MCP2221A - konwerter USB na GPIO, ADC, I2C - Stemma QT / Qwiic - Adafruit 4471

Indeks: ADA-21053
Moduł oparty na układzie MCP2221A wyposażony w porty GPIO, wejścia analogowe ADC oraz interfejs I2C, do których dostęp jest możliwy poprzez złącze USB typu C. Na płytce konwertera znaleźć można również jedno złącze Qwiic / Stemma QT, które pozwala na szybkie i łatwe połączenie modułów I2C z tym samym złączem. Wbudowany regulator pozwala na obsługę modułów pracujących z logiką 3 V. Napięcie logiki można zmienić na 5 V poprzez rozcięcie zworki 3 V i zlutowanie z 5 V, znajdującej się na spodzie płytki.
MCP2221A - konwerter USB na GPIO, ADC, I2C - Stemma QT / Qwiic - Adafruit 4471
39,90 zł
32,44 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: MCP2221A - konwerter USB na GPIO, ADC, I2C - Stemma QT / Qwiic - Adafruit 4471

Moduł oparty na układzie MCP2221A wyposażony w porty GPIO, wejścia analogowe ADC oraz interfejs I2C, do których dostęp jest możliwy poprzez złącze USB typu C. Na płytce konwertera znaleźć można również jedno złącze Qwiic / Stemma QT, które pozwala na szybkie i łatwe połączenie modułów I2C z tym samym złączem. Wbudowany regulator pozwala na obsługę modułów pracujących z logiką 3 V. Napięcie logiki można zmienić na 5 V poprzez rozcięcie zworki 3 V i zlutowanie z 5 V, znajdującej się na spodzie płytki.

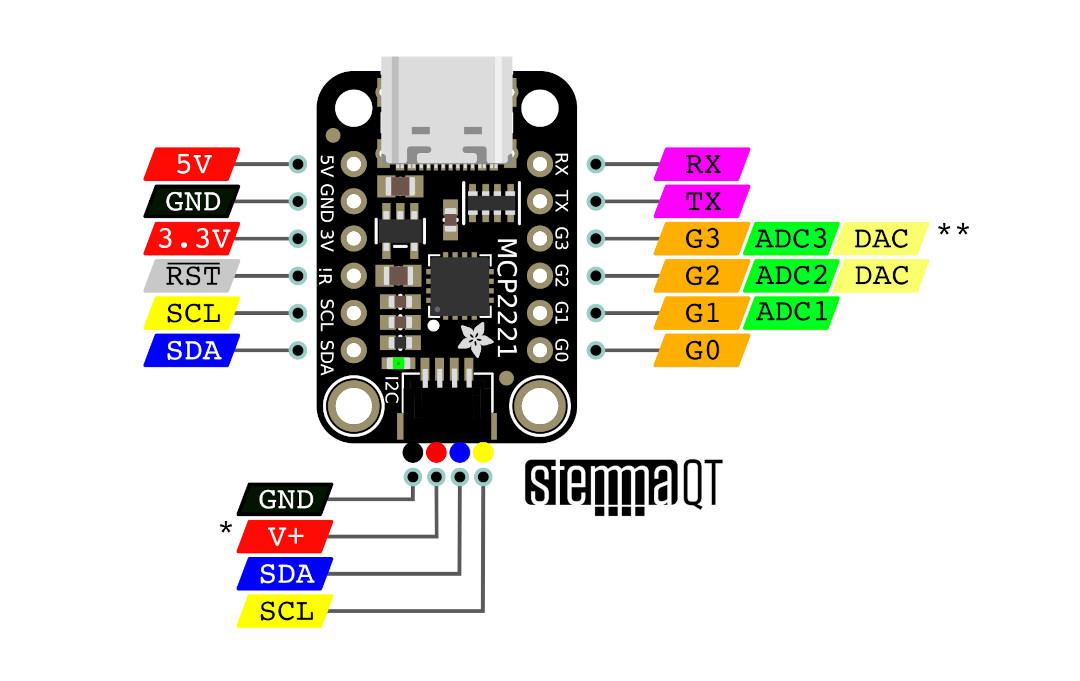

Wyprowadzenia płytki MCP2221

*3,3 V lub 5 V wybierane zworką.

**to samo wyjście DAC na obu pinach.

Co potrafi konwerter MCP2221?

Płytkę z układem MCP2221 można podłączyć do komputera poprzez złącze USB typu C i obsługiwać diody LED, sterowniki silników i inne moduły i czujniki poprzez GPIO, wejście analogowe 10-bit (ADC), 5-bitowe wyjście DAC oraz interfejs I2C i UART. Wyprowadzenia płytki pracują z napięciem 3 V lub 5 V, wybierane za pomocą zworki znajdującej się na spodzie płytki. Moduł może być programowany w języku Python.

Producent przygotował przewodnik użytkownika wraz z przykładowymi programami, który znacznie ułatwia rozpoczęcie pracy z modułem.

Specyfikacja płytki

  • Układ: MCP221
  • Komunikacja z komputerem: złącze USB typu C
  • Obsługiwane interfejsy:
    • GPIO
    • I2C
    • UART
    • wejście analogowe 10-bit (ADC)
    • wyjście 5-bit (DAC)
  • Logika: 3 V / 5 V - wybierane za pomocą zworki na spodzie płytki
  • Wyprowadzenia:
    • złącza goldpin 2,54 mm - listwa goldpin znajduje się w zestawie do samodzielnego lutowania
    • złącze Stemma QT / Qwiic
  • Wymiary: 27 x 17,7 x 5 mm
  • Masa: 2,2 g

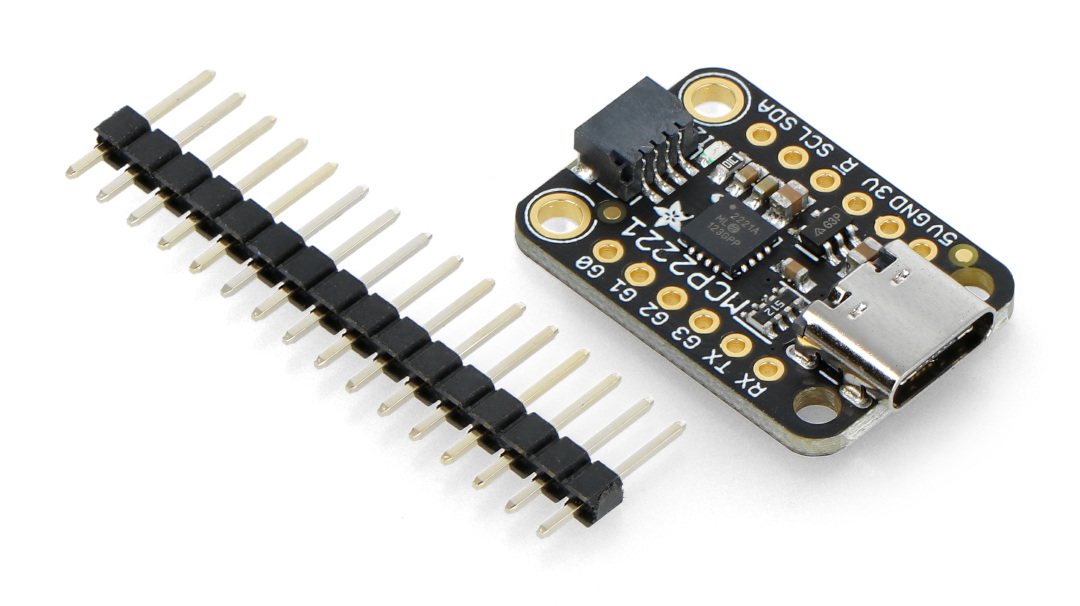

Zawartość zestawu

  • 1x MCP2221A - konwerter USB na GPIO, ADC, I2C - Stemma QT / Qwiic - Adafruit 4471
  • 1x listwa goldpin 1x 12-pin, raster 2,54 mm
Zawartość zestawuZawartość zestawu.

Konwerter - Układ MCP2221
Konwerter - Interfejs I2C / UART / SPI / GPIO
Szerokość opakowania 5.5 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 4.5 cm
Masa opakowania 0.005 kg
