Opis produktu: Grove wyświetlacz LCD 2 x 16 I2C v2.0 z podświetleniem (Black on Red)
Moduł Grove z monochromatycznym wyświetlaczem LCD 2 x 16 znaków z podświetleniem o wysokiej jasności. Komunikuje się za pomocą dwurzędowej magistrali I2C. Zasilany jest napięciem od 3,3 V do 5 V. W skład zestawu wchodzi przewód Grove, który jest przystosowany do współpracy z nakładką Seeedstudio Base Shield v2.0.
Tradycyjny wyświetlacz LCD wymaga aż do 10 pinów I/O na płytce sterującej a ekrany z podświetleniem RGB dodatkowych trzech pinów do sterowania kolorem podświetlenia. Jest to ograniczenie dla osób korzystających z płytek programistycznych o mniejszych zasobach takich jak Arduino, Raspberry Pi. Dzięki złączą Grove I2C wymagane są tylko dwa piny sygnałowe i 2 piny zasilania, wystarczy podłączyć moduł do interfejsu I2C w Seeeduino, Raspberry Pi lub Arduino za pomocą przewodu Grove.

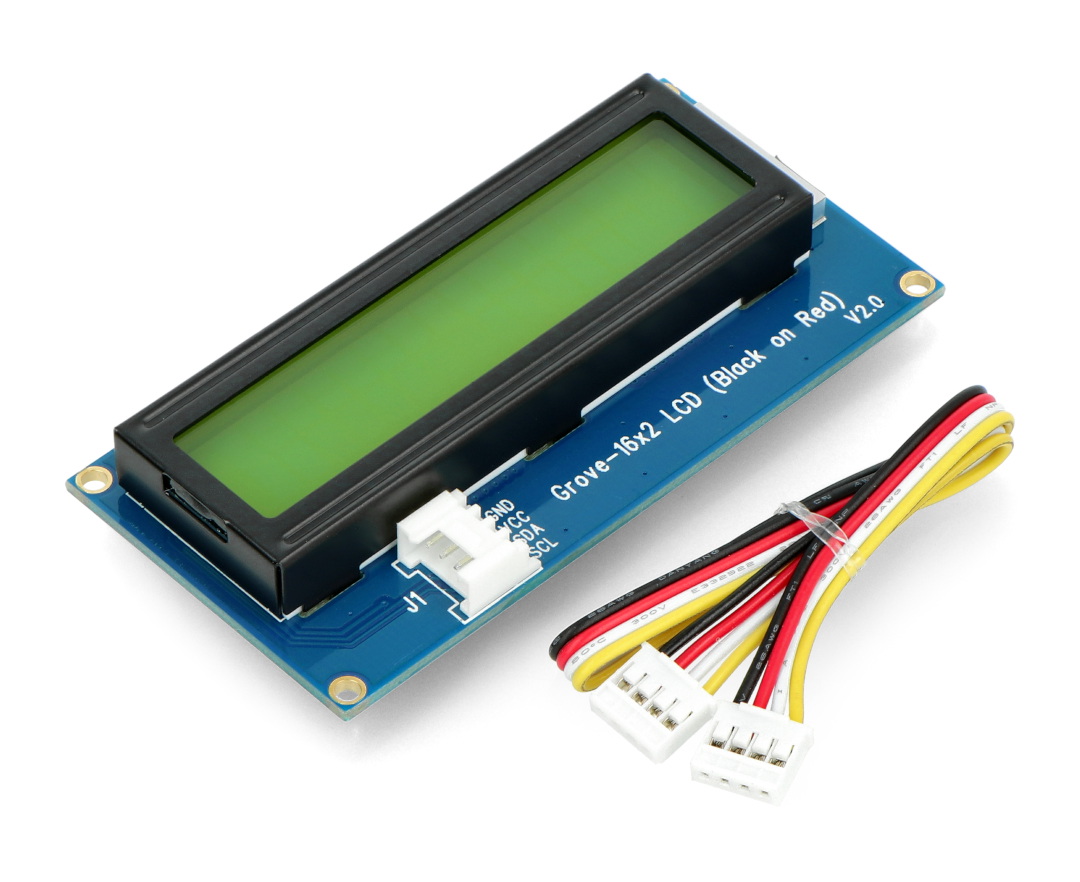

Moduł Grove z monochromatycznym wyświetlaczem LCD 2x16 I2C v2.0 z podświetleniem.
Cechy i zastosowanie modułu Grove z monochromatycznym wyświetlaczem
- Wyświetlacz 2 linie po 16 znaków
- Tryb wyświetlania STN
- Wbudowane MCU
- Interfejs I2C
- Obsługa czcionek angielskich i japońskich
- Znajduje zastosowanie w wyświetlaczach do termometrów, zegarów i innych projektów wymagających prostego wyświetlania.

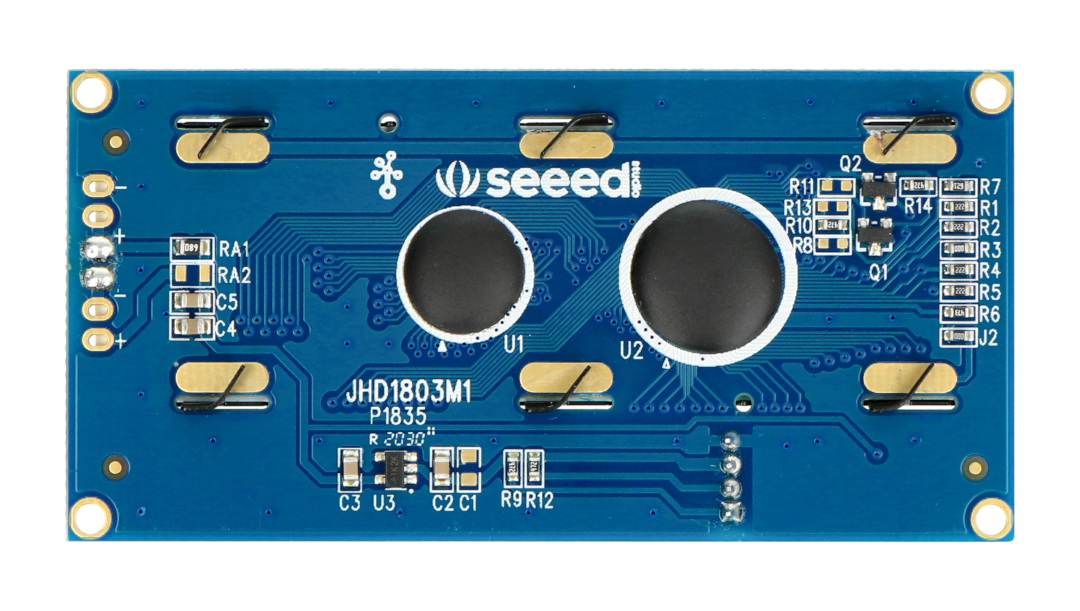

Monochromatyczny wyświetlacz LCD 2X16 I2C v2.0 z podświetleniem.
| Przewodnik użytkownika dostępny pod tym linkiem. |
Specyfikacja techniczna modułu Grove z wyświetlaczem
| Parametr | Zakres |
|---|---|
| Napięcie robocze | Od 3,3 V do 5 V |
| Temperatura robocza | Od 0℃ do 50℃ |
| Temperatura magazynowania | Od -10℃ do 60℃ |
| Interfejs | I2C |
| Adres I2C | 0X3E |
| Wymiary | 40 mm x 80 mm x 13 mm |
| Masa | 42,9 g |
