Czujnik / sonda do pomiaru wilgotności gleby – analogowy – Iduino ME110
Czujnik sonda mierzący wilgotność gleby działa w oparciu o pomiar jej rezystywności. Wyjściem jest napięcie analogowe, które zwiększa swoją wartość wraz ze wzrostem wilgotności. Zasilany napięciem od 3,3 V do 5 V moduł posiada otwory montażowe o średnicy 2 mm. Idealny do inteligentnych upraw i projektów związanych z botaniką.

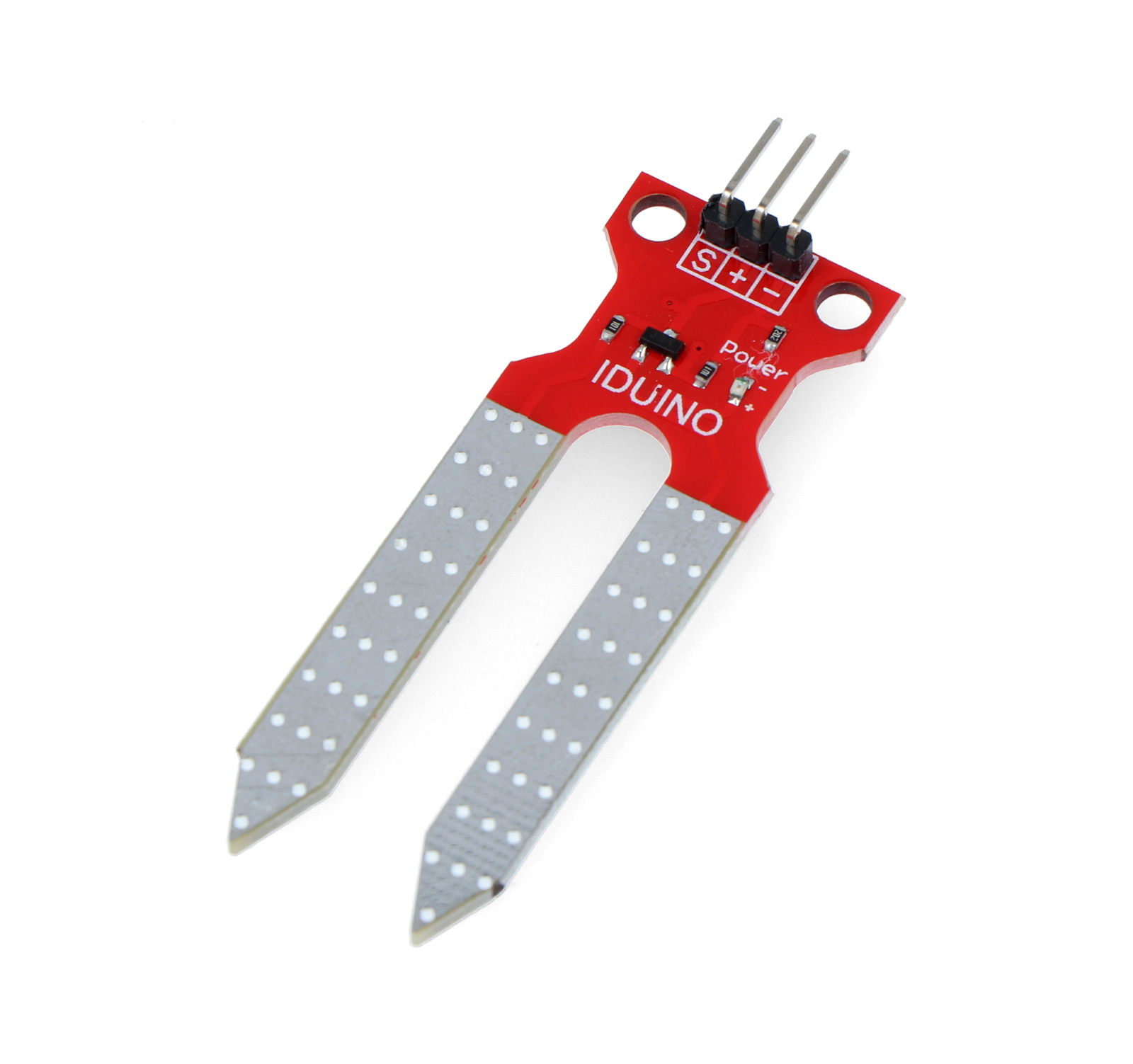

Czujnik / sonda do pomiaru wilgotności gleby - analogowy - Iduino ME110.
Obsługa czujnika wilgotności gleby
Dwa odsłonięte pady funkcjonują jako sondy dla czujnika, działając razem jako zmienny rezystor. Im więcej wody znajduje się w glebie, tym lepsza przewodność pomiędzy padami, co skutkuje niższą rezystancją. W suchej glebie czujnik powinien wyznaczać wartość 0, w wodzie maksymalnie do 750. Czujnik posiada 3-pinowe złącze z wyjściem analogowym OUT, które należy podłączyć do wyprowadzenia mikrokontrolera, np. Arduino.
PIN OPIS
- Masa układu.
+ Napięcie zasilania 5 V.
S Sygnał wyjściowy, analogowy.
Specyfikacja czujnika wilgotności gleby
Napięcie zasilania: od 3,3 V do 5 V
Pobór prądu: 35 mA
Interfejs: analogowy
Wymiary: 67 x 20 mm
