Opis produktu: Czujnik szczelinowy - transoptor TCST1103
Szerokość szczeliny: 3 mm. Maksymalne napięcie 70 V. Szczegóły w dokumentacji.
Specyfikacja czujnika
- Szerokość szczeliny: 3 mm
- Maksymalne napięcie 70 V

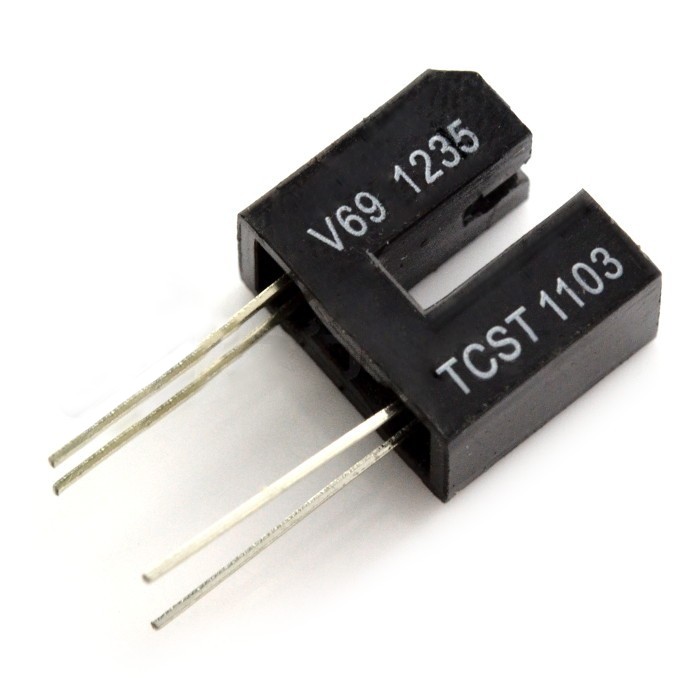

Czujnik szczelinowy - transoptor TCST1103.
Czujnik szczelinowy - transoptor TCST1103 - budowa wewnętrzna i zasada działania
Czujnik szczelinowy TCST1103, jest elementem zawierającym cztery wyprowadzenia. W skład jego budowy wewnętrznej wchodzi dioda podczerwieni (IR) i fototranzystor. Podając sygnał na diodę nadawczą IR, możemy wysterować fototranzystor i poprzez takie oto sprzężenie optoelektryczne sterować pracą innego układu. Elementy umieszczone wewnątrz obudowy czujnika są skutecznie chronione przed wpływem światła zewnętrznego przez specjalny filtr. Zakres temperatur roboczych czujnika obejmuje zakres od -55°C do +85°C.
Czujnik szczelinowy - transoptor TCST1103 - zastosowanie
Czujnik szczelinowy TCST1103 może być wykorzystany w szerokim zakresie aplikacji. Poprzez ten element, możemy m.in. dokonywać pomiaru prędkości obrotowej silników i innych maszyn wirujących. Tarcza ze znacznikiem umieszczona na wale maszyny, w wyniku ruchu obrotowego może otwierać światło w szczelinie czujnika, powodując wyzwalanie wewnętrznego fototranzystora, w celu przesłania impulsu do obrotomierza.
