Opis produktu: Arduino Modulino Led Matrix - programowalna matryca LED 8x12 - Qwiic - ABX00152
Modulino LED Matrix ABX00152 został zaprojektowany do szybkiej integracji z ekosystemem Arduino i modułami z serii Modulino. Wyświetlacz wykorzystuje matrycę LED 8x12, czyli 96 indywidualnie sterowanych niebieskich diod, które pozwalają prezentować tekst, ikony, animacje i proste grafiki. Moduł oferuje funkcjonalność zgodną z matrycą LED wbudowaną w płytkę Arduino UNO R4 WiFi, co ułatwia wykorzystanie gotowych przykładów i kodu. Za sterowanie wyświetlaczem odpowiada mikrokontroler STM32C011F4U6TR, który obsługuje charlieplexing oraz komunikację I2C. Dzięki możliwości programowej zmiany adresu I2C można używać kilku modułów Modulino LED Matrix w jednym projekcie.
Arduino Modulino Led Matrix - programowalna matryca LED 8x12 - Qwiic - ABX00152.

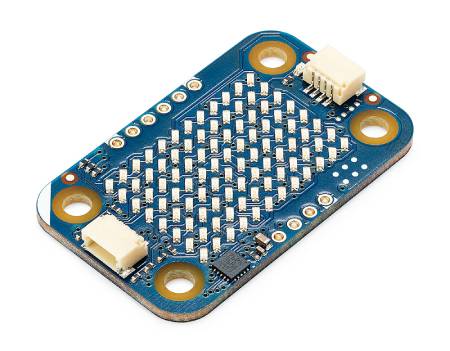

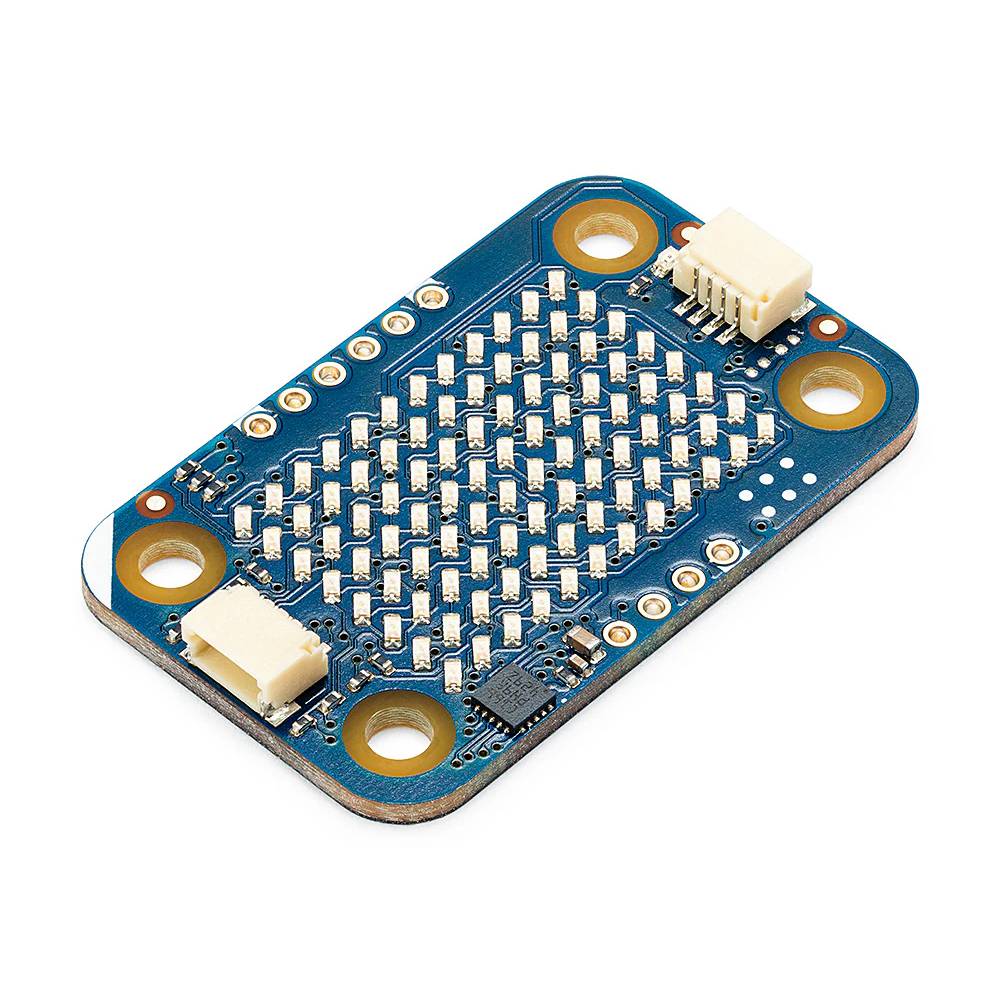

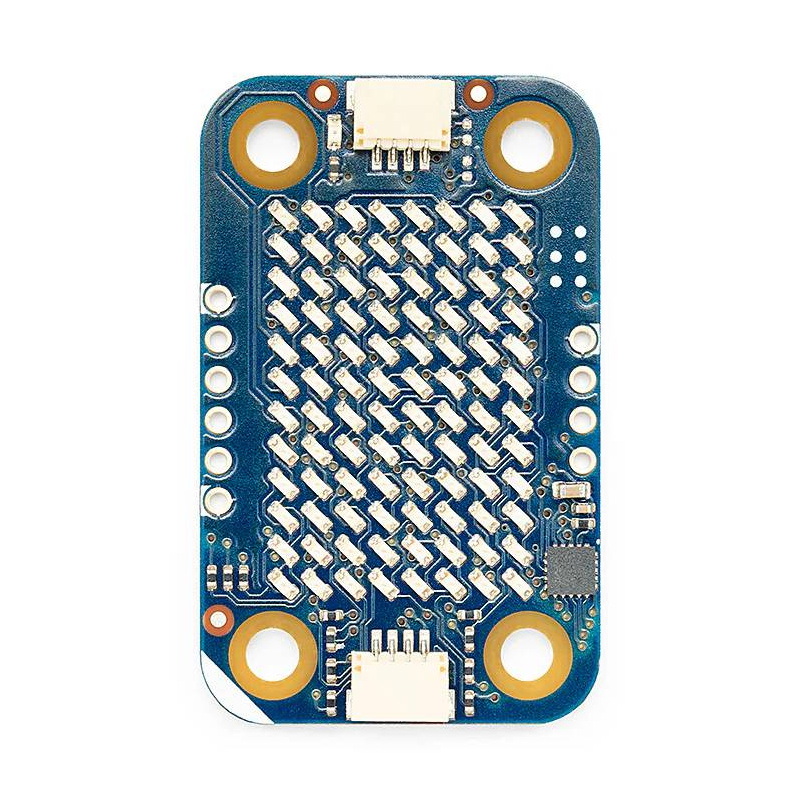

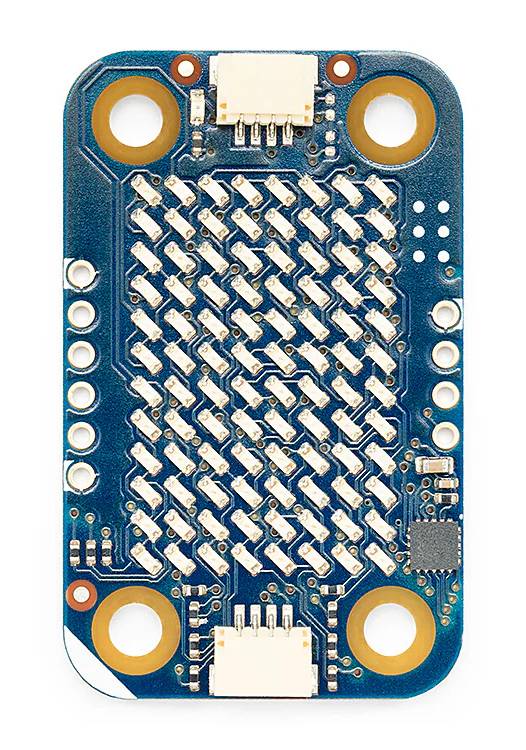

Wyświetlacz wykorzystuje matrycę 8x12 LED (96 diod).
Główne cechy matrycy LED
- Matryca LED 8x12: 96 indywidualnie sterowanych niebieskich diod LED
- Kompatybilność z Arduino UNO R4 WiFi: funkcjonalność zgodna z wbudowaną matrycą LED tej płytki
- Komunikacja I2C: szybka wymiana danych przez złącza Qwiic
- Programowalny adres I2C: możliwość podłączenia kilku modułów do jednej magistrali
- Obsługa animacji i grafiki: wyświetlanie tekstu, ikon, wzorów i efektów wizualnych
- Tryb skali szarości: obsługa 16 poziomów jasności dla bardziej zaawansowanych animacji
- Gotowy do użycia: moduł jest fabrycznie zmontowany i dostarczany z przewodem Qwiic
- Integracja z ekosystemem Arduino: współpraca z Arduino IDE, Arduino Cloud i MicroPython
Łączność Qwiic i wyprowadzenia modułu
Modulino LED Matrix wykorzystuje złącza Qwiic, które pozwalają szybko podłączyć moduł do zgodnych płytek Arduino bez wykonywania skomplikowanego okablowania. Komunikacja odbywa się przez magistralę I2C, a moduł pracuje z napięciem 3,3 V. Dzięki technologii daisy-chain można łączyć kilka modułów Modulino w jednym systemie. Na płytce dostępne są również pola lutownicze magistrali I2C: SDA, SCL, 3,3 V oraz GND. Dodatkowe wyprowadzenia serwisowe SWD służą do diagnostyki i programowania mikrokontrolera STM32. Moduł jest kompatybilny między innymi z Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT oraz Nano Matter. W przypadku płytek z rodziny Arduino Nano wygodnym rozwiązaniem jest zastosowanie Arduino Nano Connector Carrier, który udostępnia złącza Qwiic. Moduł może współpracować także z innymi urządzeniami Qwiic, pod warunkiem zgodności napięciowej 3,3 V. Programowa zmiana adresu I2C pozwala uniknąć konfliktów adresowych przy bardziej rozbudowanych projektach.

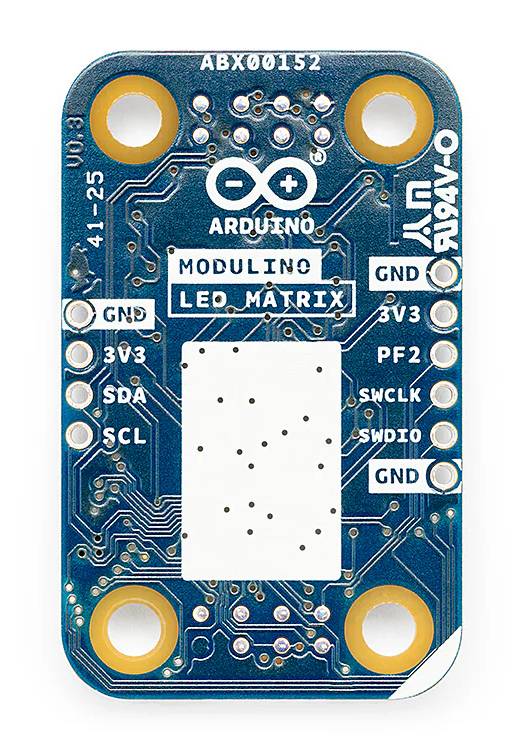

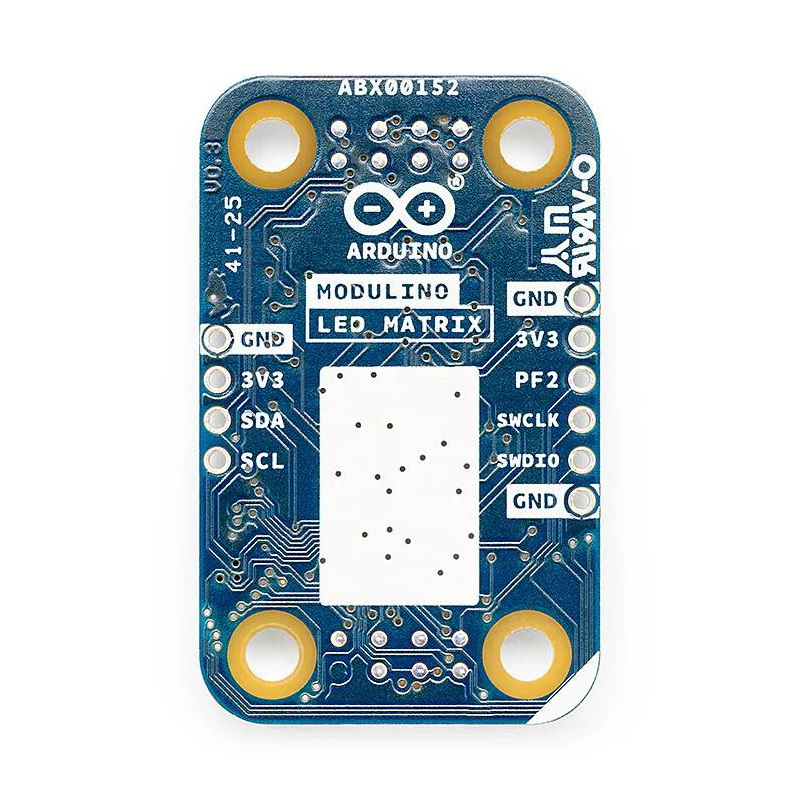

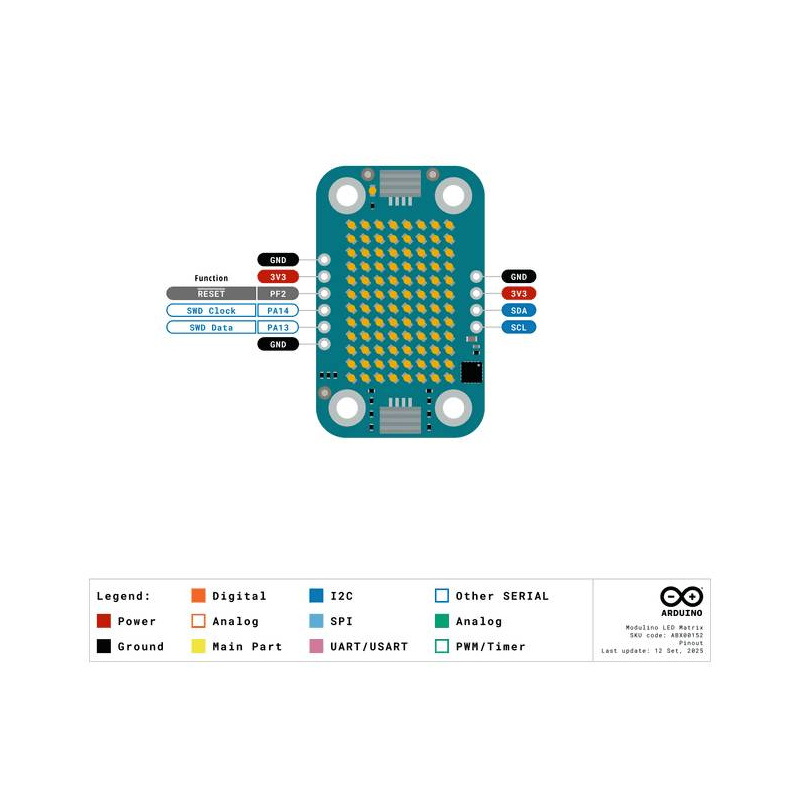

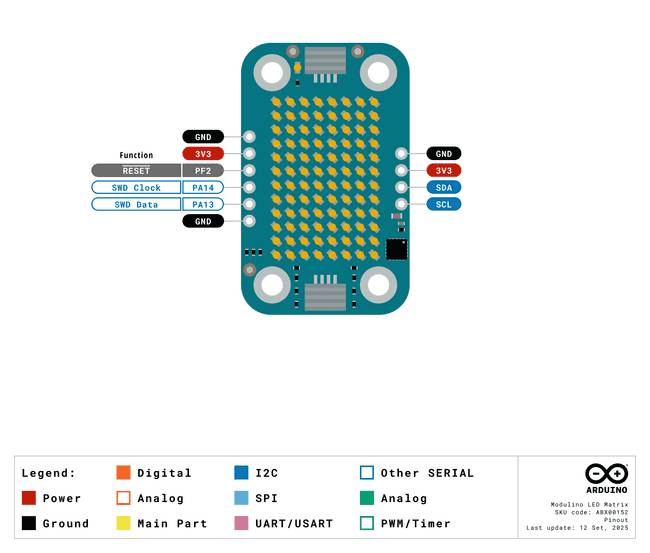

Schemat wyprowadzeń.

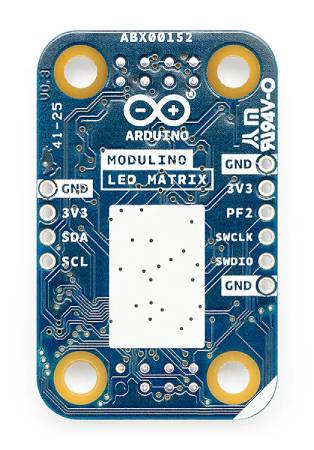

Na płytce dostępne są również pola lutownicze magistrali I2C.
Programowanie Modulino Led Matrix
Modulino LED Matrix można programować w środowisku Arduino IDE oraz za pomocą MicroPython. Producent udostępnia bibliotekę Modulino, która upraszcza obsługę wyświetlacza i pozwala szybko tworzyć napisy, animacje, ikony oraz własne grafiki. To dobre rozwiązanie zarówno dla początkujących, jak i dla użytkowników tworzących bardziej rozbudowane projekty IoT. W Arduino IDE dostępne są funkcje do inicjalizacji modułu, wyświetlania pojedynczych klatek, odtwarzania sekwencji animacji, czyszczenia matrycy i ustawiania trybów pracy. Integracja z ArduinoGraphics umożliwia rysowanie linii, punktów, prostokątów i okręgów bez konieczności ręcznego sterowania każdą diodą LED. Moduł obsługuje także tryb skali szarości z 16 poziomami jasności. W MicroPython możesz sterować pojedynczymi pikselami, rysować kształty, wyświetlać tekst oraz tworzyć animacje. Dostępne metody pozwalają między innymi ustawiać piksele, czyścić ekran, rysować linie poziome i pionowe, prostokąty, elipsy oraz ładować gotowe klatki. Dzięki temu moduł sprawdzi się w nauce programowania, prototypowaniu oraz projektach z interaktywną sygnalizacją wizualną.
Specyfikacja techniczna matrycy LED
- Wyświetlacz: matryca LED 8x12
- Liczba diod LED: 96
- Kolor diod LED: niebieski
- Typ sterowania: charlieplexing
- Mikrokontroler: STM32C011F4U6TR
- Komunikacja: I2C
- Złącza: 2x Qwiic
- Pola lutownicze: SDA, SCL, 3,3 V, GND
- Domyślny adres I2C: 0x32
- Możliwość zmiany adresu I2C: tak, programowo
- Napięcie pracy: 3,3 V
- Maksymalny pobór prądu: do 200 mA
- Obsługiwane środowiska: Arduino IDE, Arduino CLI, MicroPython
- Kompatybilne płytki: Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT, Nano Matter, Nano Connector Carrier
- Wymiary: 41 x 25,36 mm
- Masa: 4,4 g
Zawartość zestawu
- Modulino LED Matrix
- Przewód Qwiic o długości 5 cm

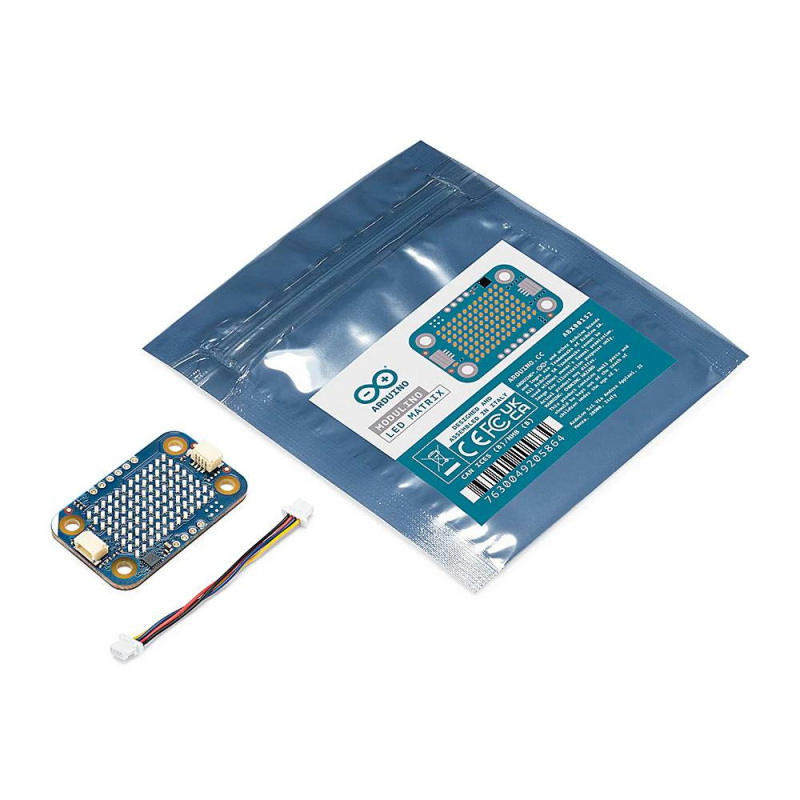

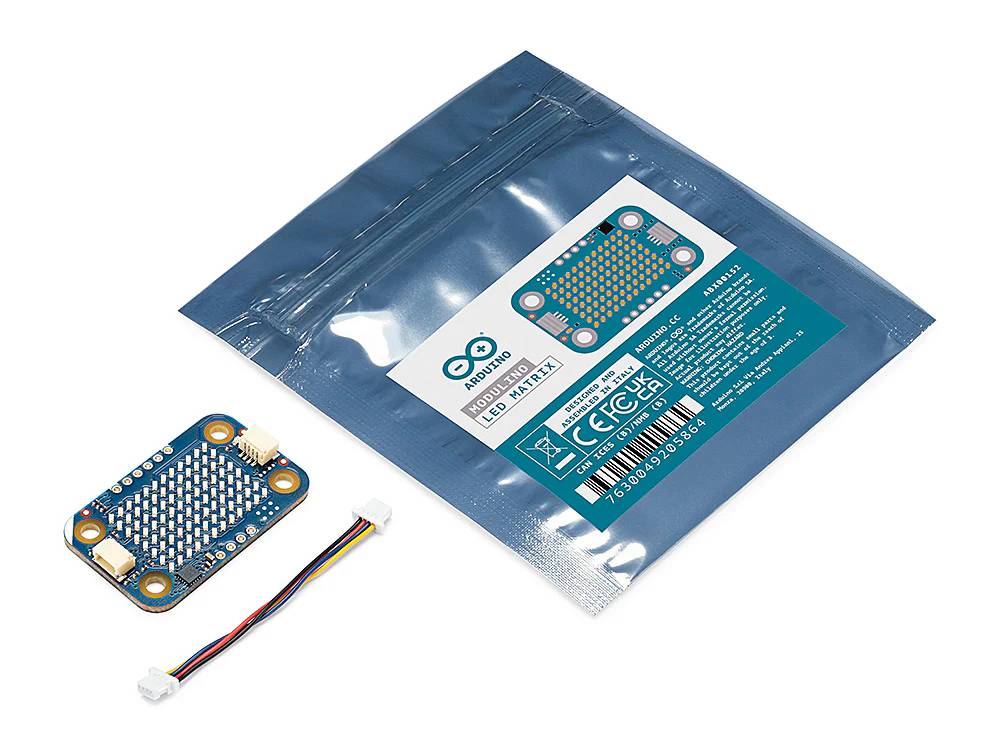

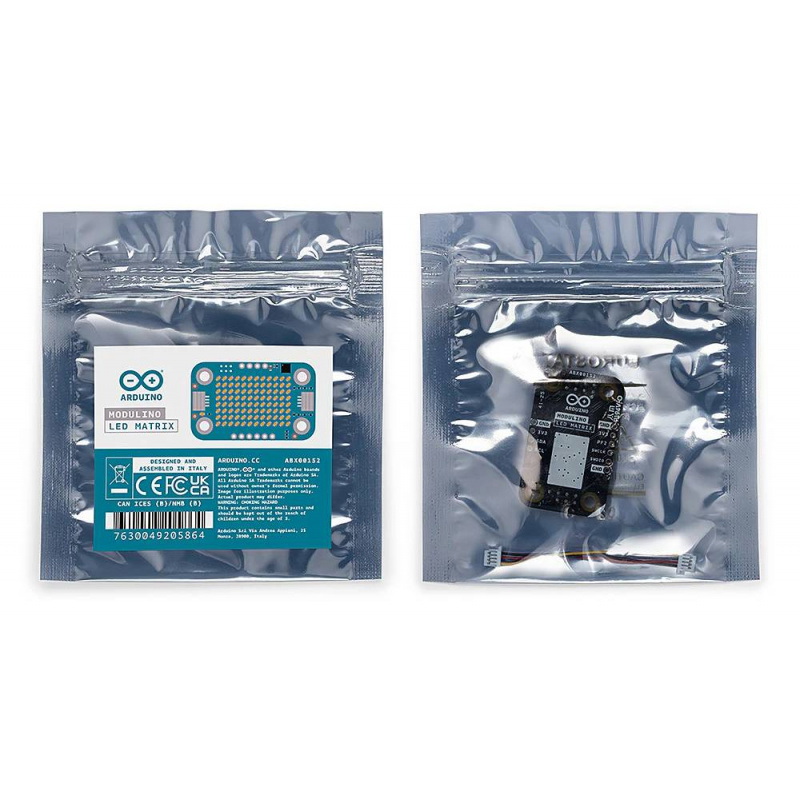

Elementy wchodzące w skład zestawu.
