Opis produktu: Ekran dotykowy rezystancyjny LCD IPS 4'' 800x480px HDMI + GPIO do Raspberry Pi - Waveshare 12030
Ekran dotykowy, rezystancyjny 4" dla Raspberry Pi o rozdzielczości 800 x 480 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi poprzez złącze HDMI i piny GPIO - odpowiednie łączniki znajdują się w zestawie.
Urządzenie komunikuje się poprzez złączkę HDMI (obraz) oraz piny GPIO (dotyk).

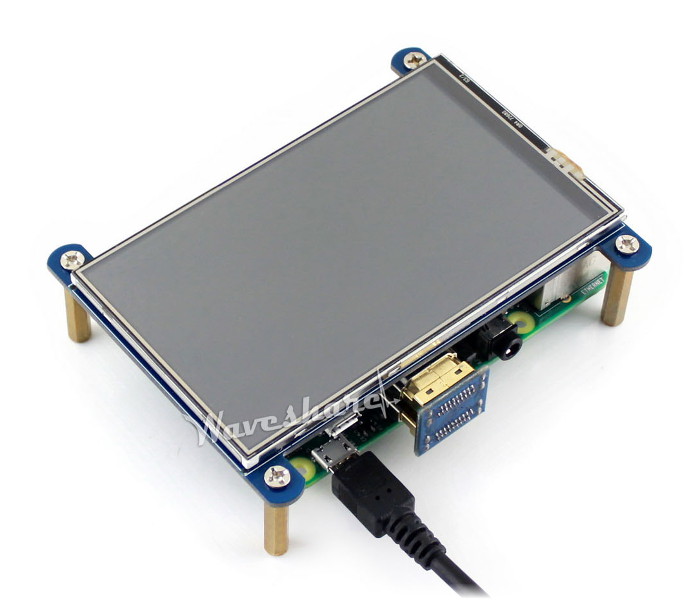

Przykład podłączenia ekranu z Raspberry Pi.

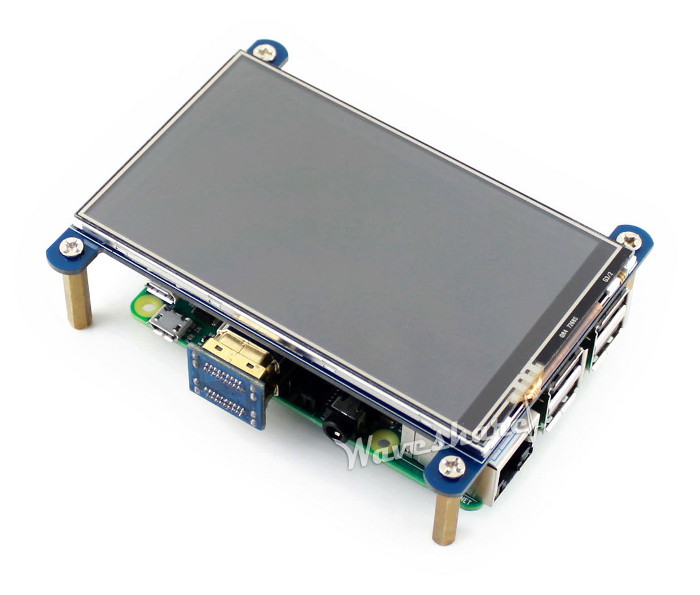

Podłączenie z Raspberry Pi
W celu uruchomienia ekranu należy nałożyć urządzenie na piny GPIO Raspberry Pi oraz zamontować łącznik HDMI.
Oprogramowanie
Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.
Szczegółowy opis podłączenia i instalacji sterowników bez zmiany systemu Raspberry Pi oraz obraz gotowego systemu można znaleźć na stronie producenta. Sterowniki można również zainstalować manualnie na posiadanym już systemie operacyjnym - szczegóły można znaleźć w instrukcji użytkownika.
Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknąć przycisk Write i poczekać aż proces instalacji zostanie zakończony.
Interfejs GPIO
| Pin GPIO | Symbol | Opis |
|---|---|---|
| 1, 17 | 3,3V | Zasilanie 3,3 V. |
| 2, 4 | 5V | Zasilanie 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nie podłączone. |
| 6, 9, 14, 20, 25 | GND | Masa. |
| 19 | TP_SPI | Wejście danych interfejsu SPI dla panelu dotykowego. |
| 21 | TP_SO | Wyjście danych interfejsu SPI dla panelu dotykowego. |
| 22 | TP_IRQ | Przerwanie panelu dotykowego, wykrycie dotyku ustawia stan niski. |
| 23 | TP_SCK | Sygnał zegarowy SPI dla panelu dotykowego. |
| 26 | TP_CS | Chip select dla panelu dotykowego. |
Wymiary zewnętrzne ekranu.
Specyfikacja ekranu dotykowego
- Typ: ekran dotykowy, rezystancyjny
- Przekątna: 4 "
- Rozdzielczość: 800 x 480 px
- Współpracuje z: Raspberry Pi w wersji 4B, 3B+, 3B, 2B, B+, Zero i Zero W
- Ekran wykorzystuje 26 pinów GPIO
- 4 otwory montażowe (śrubki znajdują się w zestawie)
- Wymiary ekranu: 99 x 77 mm
Zestaw zawiera
- Ekran 4" dotykowy, rezystancyjny
- Łącznik HDMI
- Rysik dotykowy
- Śrubki montażowe
Solidny wyświetlacz do zabudowy dla minikomputerów Raspberry Pi
Ekran dotykowy rezystancyjny LCD IPS 4'' 800x480px HDMI + GPIO do Raspberry Pi - Waveshare 12030 to propozycja dla konstruktorów urządzeń opartych na popularnych minikomputerach sygnowanych logiem maliny.
Otwarta konstrukcja (tzw. open frame) oraz cztery łatwo dostępne otwory montażowe o rozstawie 90,0 x 66,0 mm umożliwiają wygodne zamocowanie ekranu w obudowie docelowego urządzenia. Prezentowany Raspberry Pi monitor doskonale nadaje się do użycia w urządzeniach wymagających wysokiej jakości grafiki przy zachowaniu niewielkich wymiarów interfejsu użytkownika.
Połączenie z minikomputerem
Dotykowy ekran rezystancyjny LCD IPS 4'' 800x480px do Raspberry Pi (Waveshare 12030) komunikuje się z wyjściem obrazu minikomputera za pośrednictwem portu HDMI. Aby uniknąć stosowania długich i trudnych do poprowadzenia w obudowie przewodów, producent wyposażył nakładkę w specjalny łącznik.
Sam panel dotykowy jest natomiast obsługiwany poprzez pięć linii GPIO, z którymi nakładka łączy się za pomocą 40-pinowego gniazda goldpin. Zasilanie wyświetlacza także jest pobierane bezpośrednio z płytki minikomputera – aby zapewnić właściwe warunki pracy całości, zadbaj o odpowiednio wydajny zasilacz.
