Przekładnia podwójna Tamiya 70097 - zestaw

Zestaw dwóch silników DC z przekładniami firmy Tamiya. Układ wyposażony jest w sześciokątny wał o średnicy 3mm. Użytkownik może wybrać przełożenia: 58:1, 203:1.

Więcej szczegółów

PLL-00038


Dostępny, wysyłka 24h!

45,00 zł

Dodano produkt do koszyka

Dodaj do listy życzeń

IlośćCenaOszczędność
5 42,75 zł Aż do 11,25 zł
10 40,50 zł Aż do 45,00 zł

Specyfikacja:

  • Nominalne  napięcie zasilania : 3 V
  • Możliwe przełożenia : 58:1 i 203:1
  • Obroty bez obciążenia dla 3 V : 12300 obr/min
  • Pobór prądu bez obciążenia dla 3 V : 150 mA
  • Prąd maksymalny dla 3 V : 2100 mA
  • Moment obrotowy : 0,036 kg cm



Wybór przełożenia

Przekładnia umożliwia wybór przełożenia w zależności od potrzeb projektu. Użytkownik może wybierać spośród dwóch konfiguracji:



 Przełożenie

Prędkość obrotowa

Moment obrotowy

 58:1

200 obr/min

 2,0 kg*cm
(0,19 Nm)

 203:1

60 obr/min7,3 kg*cm
(0,71 Nm)



Podane parametry są wyliczane dla biegu jałowego bez uwzględniania strat przekładni.

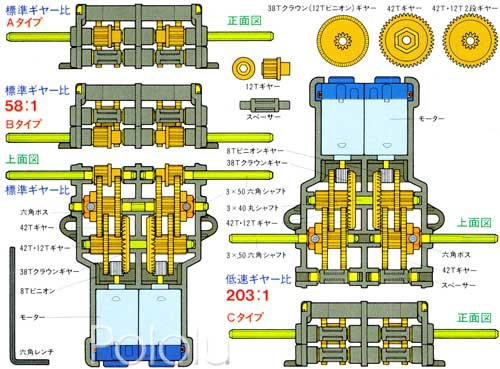

Wybór przekładni w zestawie Tamiya



Instrukcja pokazująca w jak wybrać przełożenie. Egzemplarz papierowy dołączony jest do zestawu.





Akcesoria

W naszej ofercie posiadamy również akcesoria pozwalające zbudować kompletnego robota poruszającego się na gąsienicach lub kołach tradycyjnych.



Montaż

Przekładnia współpracuje z innymi produktami firmy Tamiya np. zestawem kół gąsienicowych, kołami sportowymi, oraz uniwersalna płytką montażową.

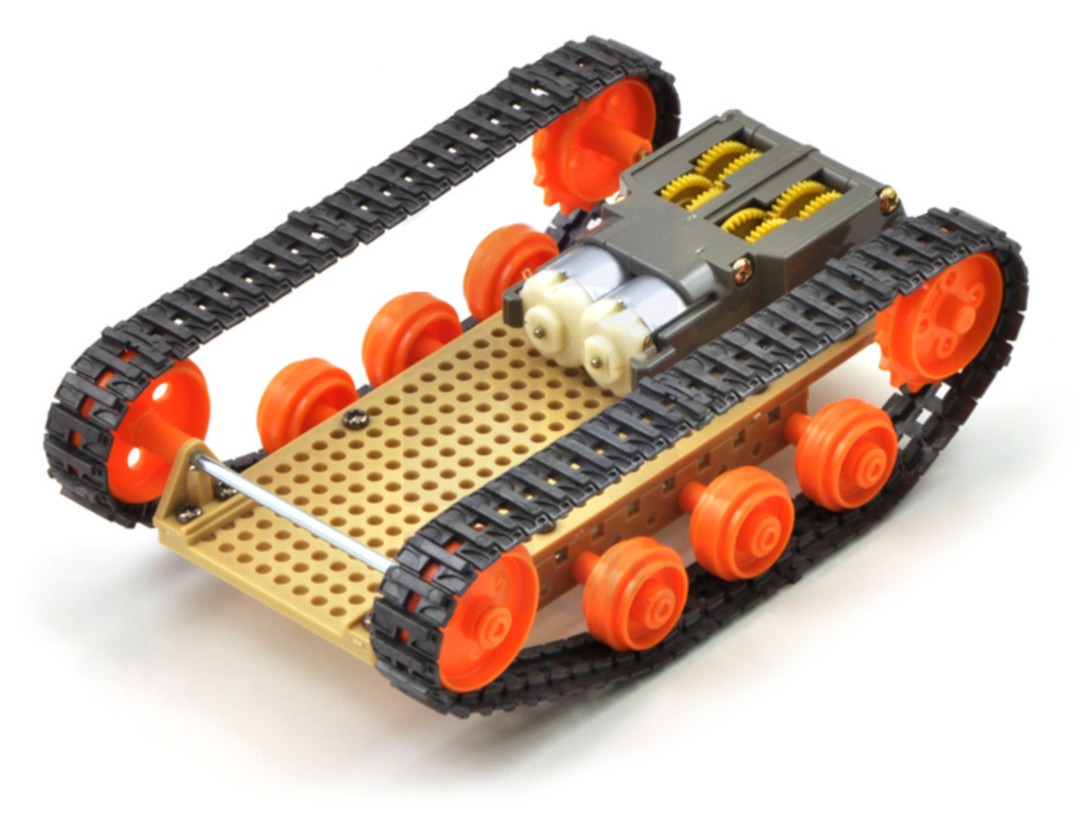

Czołg z elementór Tamiya

Czołg zbudowany z elementów firmy Tamiya.

Sterowanie

Do sterowania silnikami można wykorzystać dostępne w naszej ofercie moduły z serii DRV8833 lub DRV8835. Układy te pozwalają zasilać silniki napięciem od 2,7 V, co jest zgodne ze specyfikacją silników. Użytkownik może także wykorzystać kontroler TB6612, ograniczając napięcie silnika przy pomocy sygnału PWM. Sterowniki można kontrolować przy użyciu zestawów uruchomieniowych (np. Arduino, STM32Discovery lub minikomputera Rasbperry Pi).



W przypadku korzystania z własnej płytki PCB, zapraszamy do zapoznania się z ofertą sterowników w postaci układów scalonych w obudowach do lutowania powierzchniowego oraz przewlekanego.
