Opis produktu: FNIRSI-1013D - przenośny oscyloskop cyfrowy 2x 100 MHz z ekranem dotykowym
FNIRSI-1013D to nowoczesny, dwukanałowy oscyloskop cyfrowy zaprojektowany z myślą o diagnostyce elektroniki, pracach serwisowych oraz zastosowaniach badawczo-rozwojowych. Urządzenie oferuje pasmo 100 MHz dla każdego kanału oraz próbkowanie w czasie rzeczywistym na poziomie 1 GS/s, dzięki czemu umożliwia dokładną analizę zarówno sygnałów analogowych, jak i cyfrowych. Oscyloskop został wyposażony w duży, 7-calowy ekran dotykowy TFT LCD o rozdzielczości 800 x 480 px, który zapewnia wygodną obsługę oraz czytelny podgląd przebiegów. Funkcja automatycznej konfiguracji AUTO pozwala błyskawicznie dopasować ustawienia pomiarowe i wyświetlić analizowany sygnał bez konieczności ręcznej konfiguracji.
FNIRSI-1013D - przenośny oscyloskop cyfrowy 2x 100 MHz z ekranem dotykowym.
FNIRSI-1013D to nowoczesny, dwukanałowy oscyloskop cyfrowy zaprojektowany z myślą o diagnostyce elektroniki, pracach serwisowych oraz zastosowaniach badawczo-rozwojowych.
Cechy szczególne
- Dwa kanały pomiarowe: jednoczesna analiza dwóch sygnałów
- Pasmo analogowe 2 x 100 MHz: precyzyjne pomiary sygnałów elektronicznych
- Próbkowanie 1 GS/s: wysoka dokładność analizy przebiegów

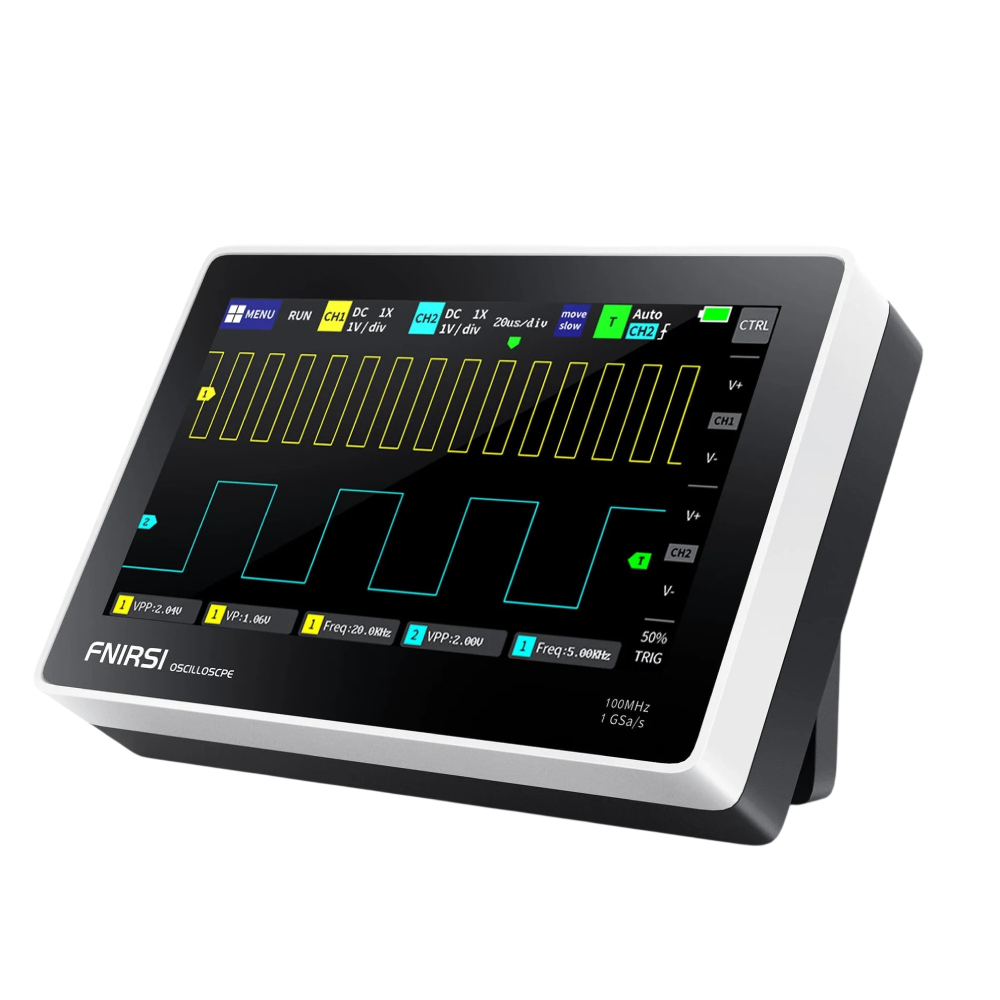

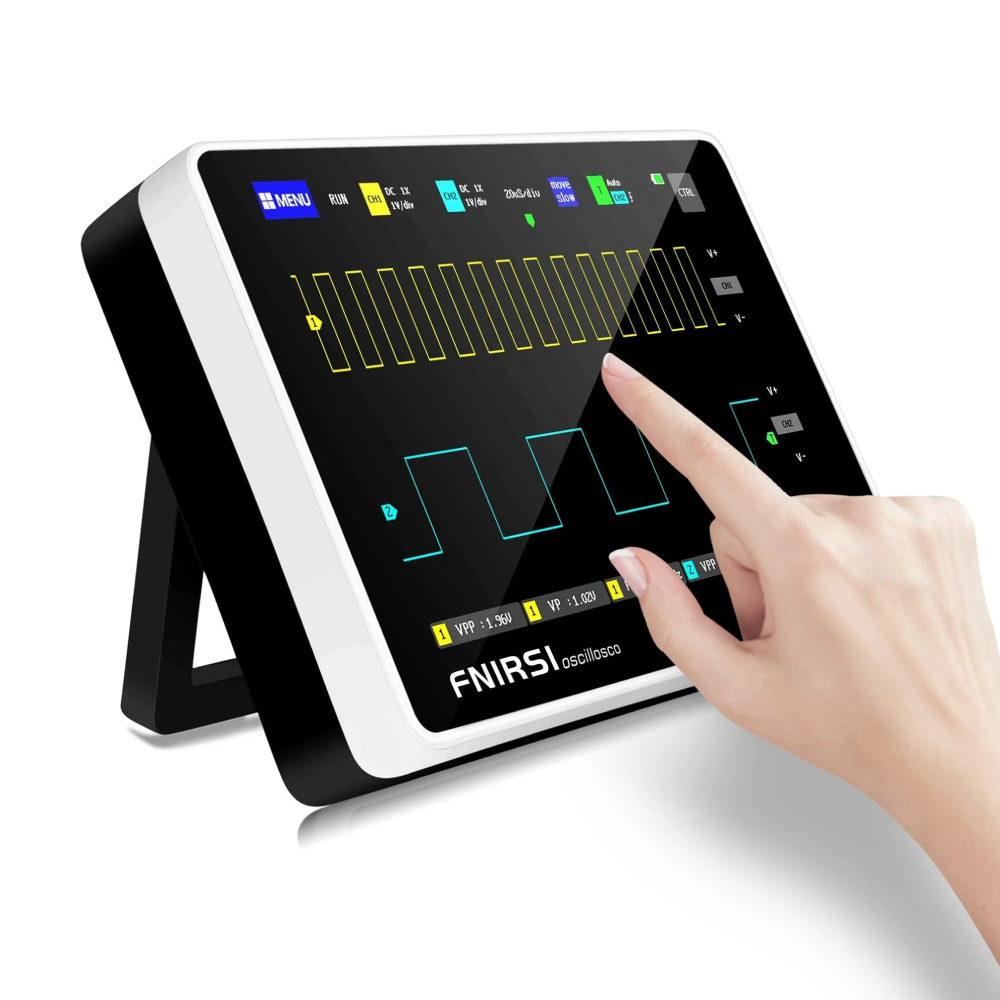

- Duży ekran dotykowy 7": wygodna obsługa oraz czytelna prezentacja danych
- Funkcja AUTO: automatyczne dopasowanie parametrów pomiarowych jednym przyciskiem
- Wbudowana ochrona napięciowa: zabezpieczenie wejść do 400 V
- Obsługa triggerów: tryby Single, Normal oraz Auto
- Pomiary kursorem: szybki odczyt parametrów przebiegów
- FFT i figury Lissajous: zaawansowana analiza sygnałów
- Pamięć wewnętrzna 1 GB: zapis do 1000 zrzutów ekranu i 1000 przebiegów
- Eksport danych USB: łatwe kopiowanie wyników pomiarów
- Akumulator 6000 mAh: do 4 godzin pracy mobilnej
- Ładowanie USB typu C: wygodne zasilanie i ładowanie urządzenia
Zastosowania w praktyce
- Diagnostyka układów elektronicznych
- Serwis RTV i AGD
- Analiza układów PWM i przetwornic
- Pomiary sygnałów cyfrowych i analogowych
- Projekty embedded i mikrokontrolery
- Edukacja techniczna i laboratoria
- Badania i rozwój elektroniki
- Diagnostyka układów samochodowych
Mobilny oscyloskop do serwisu i laboratoriów
FNIRSI-1013D został zaprojektowany jako kompaktowe i mobilne narzędzie pomiarowe dla elektroników, serwisantów oraz inżynierów. Dzięki lekkiej konstrukcji oraz wbudowanemu akumulatorowi urządzenie może pracować zarówno w warsztacie, jak i bezpośrednio przy diagnozowanych urządzeniach. Dwukanałowa konstrukcja pozwala jednocześnie obserwować sygnały wejściowe i wyjściowe układów elektronicznych, co znacząco ułatwia analizę wzmacniaczy, przetwornic, sterowników PWM czy układów cyfrowych.
Zaawansowana analiza sygnałów
Oscyloskop obsługuje pomiary kursorem, funkcję FFT oraz wyświetlanie figur Lissajous, umożliwiając dokładniejszą analizę parametrów sygnałów. Wbudowany menedżer przebiegów pozwala wygodnie przeglądać zapisane zrzuty ekranowe oraz dane pomiarowe bez konieczności korzystania z komputera. Urządzenie obsługuje zarówno sygnały okresowe analogowe, jak i nieokresowe sygnały cyfrowe, dzięki czemu sprawdzi się podczas diagnostyki elektroniki użytkowej, układów zasilania, motoryzacji czy systemów embedded.
Urządzenie oferuje pasmo 100 MHz dla każdego kanału oraz próbkowanie w czasie rzeczywistym na poziomie 1 GS/s.
Funkcja automatycznej konfiguracji AUTO pozwala błyskawicznie dopasować ustawienia pomiarowe i wyświetlić analizowany sygnał bez konieczności ręcznej konfiguracji.Specyfikacja techniczna
- Model: 1013D
- Typ urządzenia: oscyloskop cyfrowy
- Liczba kanałów: 2
- Pasmo analogowe: 2 x 100 MHz
- Próbkowanie: 1 GS/s
- Czas narastania: < 3 ns
- Głębokość pamięci: 240 kbit
- Czułość pionowa: od 50 mV do 500 V
- Rezystancja wejściowa: 1 MΩ
- Podstawa czasu: od 50 s do 10 ns
- Tryby wyzwalania:
- Single
- Normal
- Auto
- Zbocze wyzwalania:
- narastające
- opadające
- Sprzężenie wejściowe: AC / DC
- Maksymalne napięcie pomiarowe:
- 1X: do 40 V
- 10X: do 400 V
- 100X: do 4000 V
- Ekran: TFT LCD 7"
- Rozdzielczość ekranu: 800 x 480 px
- Obsługa dotykowa: pojemnościowy ekran dotykowy
- Funkcja AUTO: tak
- FFT: tak
- Figury Lissajous: tak
- Pomiar kursorem: tak
- Menedżer przebiegów: tak
- Pamięć wewnętrzna:
- do 1000 zrzutów ekranu
- do 1000 przebiegów
- Eksport danych: USB
- Akumulator: 6000 mAh
- Czas pracy: do 4 godzin
- Ładowanie: USB typu C 5 V / 2 A / 3 A / 4 A
- Dokładność napięcia: ±2%
- Dokładność częstotliwości: ±0,01%
- Liczba automatycznych parametrów pomiarowych: 12

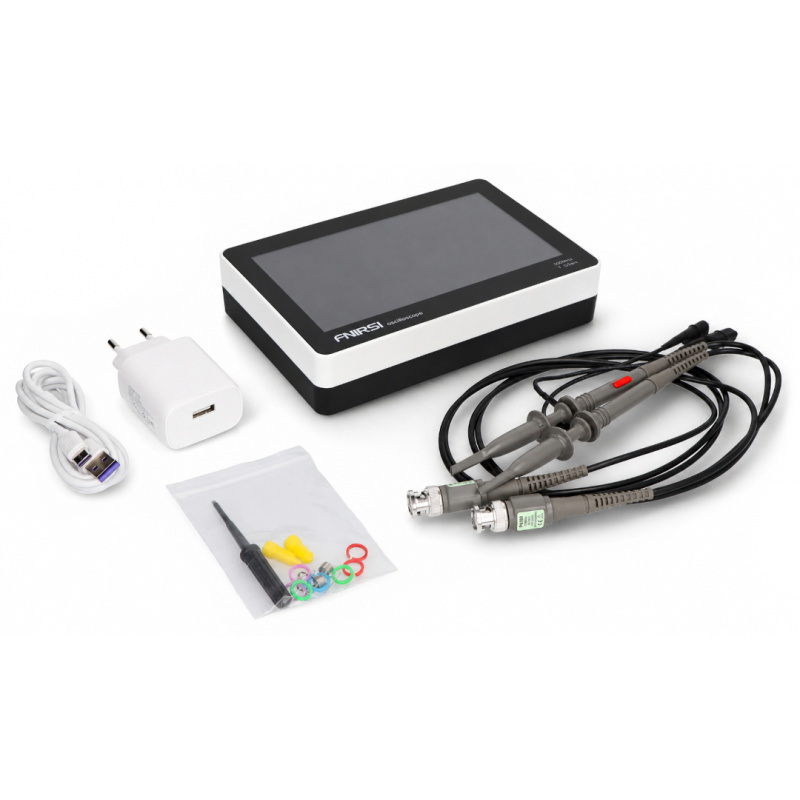

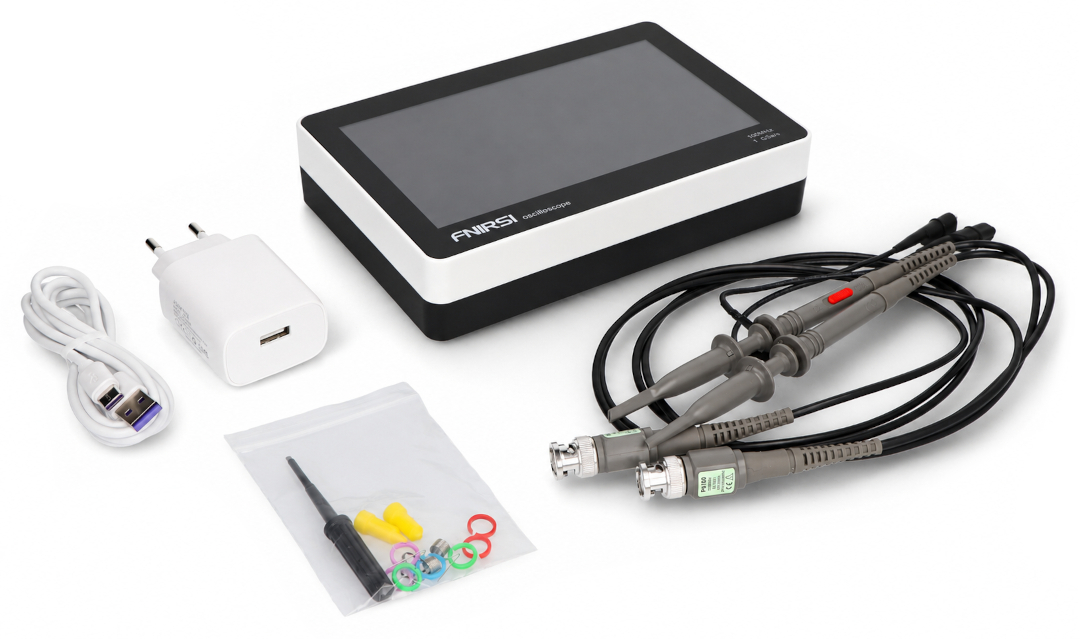

Zawartość zestawu
- Oscyloskop FNIRSI-1013D
- Przewód USB typu C
