Opis produktu: AS7262 - 6-kanałowy czujnik spektrum światła widzialnego / koloru - Adafruit 3779
Moduł wyposażony w 6-kanałowy czujnik spektrum, czyli widma światła widzialnego, pozwala mierzyć i charakteryzować jak różne materiały pochłaniają i odbijają fale świetlne. 6-kanałów potrafi wykryć kolor czerwony, pomarańczowy, żółty, zielony, niebieski i fioletowy. Wykrywa długość fal w zakresie widzianym przy świetle 450, 500, 550, 570, 600 i 650 nm, każde z 40 nm pełnej szerokości połowy maksymalnego wykrycia. Czujnik komunikuje się za pomocą interfejsu I2C oraz UART wykorzystując komendy AT. Na płytce dodatkowo znajduje się czujnik temperatury, który może być stosowany do odczytu temperatury układu oraz pomocna dioda LED o mocy 5700K, która służy do doświetlania obiektów.
|
Produkt kompatybilny z Arduino Szczegółowy opis podłączenia wraz z przykładowym kodem można znaleźć w przewodniku użytkownika. Biblioteka dostępna jest w serwisie GitHub. |
Wyprowadzenia
Moduł AS7262 posiada dwa interfejsy komunikacyjne: I2C oraz szeregowy. Domyślnym jest interfejs I2C. Żeby korzystać z interfejsu szeregowego należy umieścić cynę na zworce UART SELECT. W celu komunikacji szeregowej z komputerem należy użyć konwertera USB-to-Serial. Na płytce znajdują wyprowadzenia 2x 7-pin do wlutowania listwy goldpin 2,54 mm.

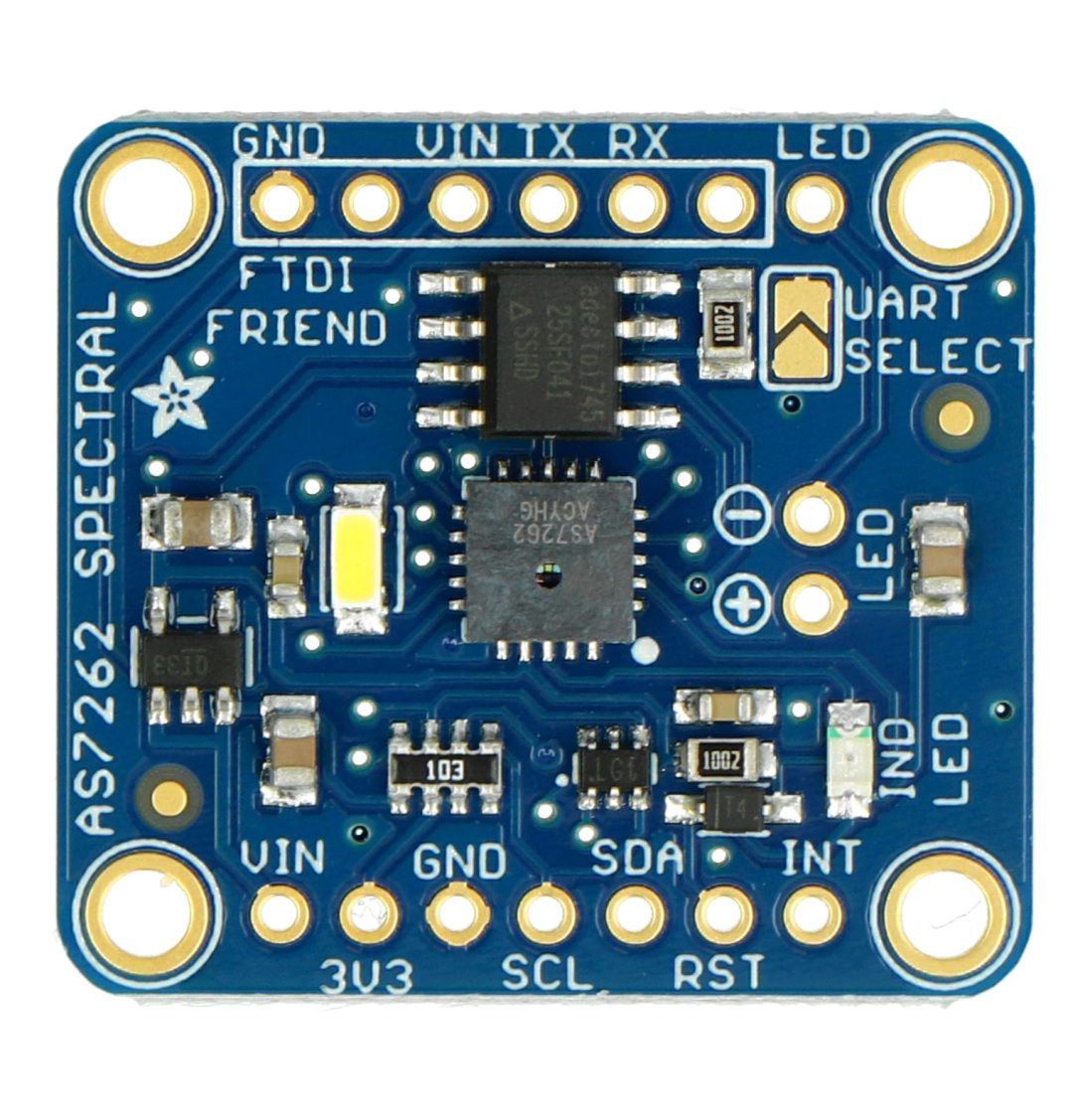

AS7262 - 6-kanałowy czujnik spektrum światła widzialnego / koloru - Adafruit 3779.
| Pin | Opis |
|---|---|
| Vin | Zasilanie od 3 V do 5 V. |
| 3V3 | Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa magistrali I2C. |
| SDA | Linia danych magistrali I2C. |
| RST | Reset. |
| TX | Interfejs UART - nadajnik. |
| RX | Interfejs UART - odbiornik. |
| INT | przerwanie zewnętrzne, czujnik wysyła sygnał po zakończonym pomiarze (wyprowadzenie opcjonalne). |
Specyfikacja
- Napięcie zasilania: od 3 V do 5 V
- 6 widocznych kanałów: 450, 500, 550, 570, 600 i 650 nm
- 16-bit ADC z cyfrowym dostępem
- Programowalny sterownik diody LED
- Czujnik temperatury
- Interfejs komunikacyjny: I2C oraz UART
- Złącza:
- 2x wyprowadzenia 7-pin raster 2,54 mm
