Indeks: SEE-29650

Seeed Xiao nRF54LM20A Sense - BLE 6.0/Thread/ZigBee/Matter/NFC - IMU i mikrofon - Seeedstudio 100018440

Czujnik ruchu i mikrofon w płytce z Bluetooth 6.0, Thread i Matter: XIAO nRF54LM20A Sense na układzie Nordic nRF54LM20A z NFC, układem ładowania akumulatora i 28 pinami.

  • IMU LSM6DS3TR-C i mikrofon cyfrowy MSM261DGT006
  • 28 wyprowadzeń GPIO i 512 KB RAM
  • Tryb transportowy 0,33 µA
Cena:
Cena netto:

Akcesoria Skompletuj zestaw

Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Ruch i dźwięk w energooszczędnej płytce z Bluetooth 6.0

Seeed Studio XIAO nRF54LM20A Sense to płytka z układem Nordic nRF54LM20A, czujnikiem ruchu i mikrofonem, która obsługuje Bluetooth LE 6.0, Thread, Zigbee i Matter. Czujnik ruchu IMU LSM6DS3TR-C łączy akcelerometr i żyroskop, a mikrofon cyfrowy PDM MSM261DGT006 przekazuje dźwięk cyfrowo bezpośrednio do procesora, bez osobnego przetwornika.

Takie połączenie przyda się w opaskach do śledzenia aktywności, w rozpoznawaniu gestów i w TinyML, czyli uczeniu maszynowym na mikrokontrolerze, np. do wykrywania komend głosowych. Thread, Zigbee i Matter to protokoły sieci inteligentnego domu. W uśpieniu płytka pobiera z akumulatora około 4,76 µA, więc długo pracuje bez konieczności ładowania.

Seeed Xiao nRF54LM20A Sense - BLE 6.0/Thread/ZigBee/Matter/NFC - IMU i mikrofon - Seeedstudio 100018440

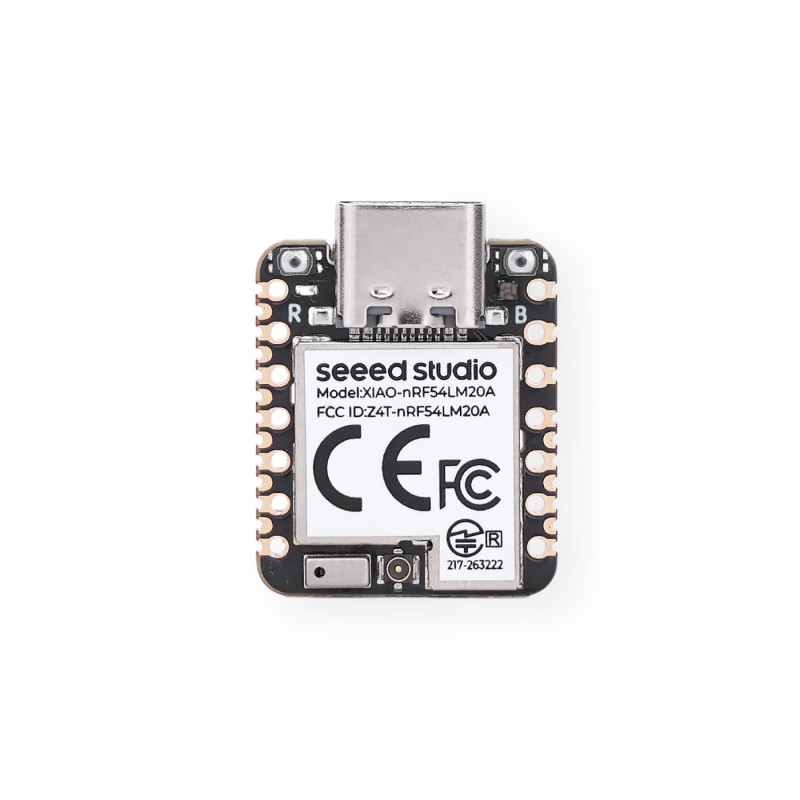

Seeed Studio XIAO nRF54LM20A Sense - widok z góry

IMU i mikrofon

czujnik ruchu LSM6DS3TR-C i mikrofon cyfrowy MSM261DGT006

BLE 6.0

Bluetooth LE z Channel Sounding oraz Thread, Zigbee i Matter

28

wyprowadzeń GPIO na krawędziach i spodzie płytki

0,33 µA

pobór prądu w trybie transportowym układu nPM1300

Co wyróżnia ten model

Bluetooth 6.0, Thread i Matter razem z czujnikiem ruchu i mikrofonem

Względem XIAO nRF52840 Sense Plus płytka dokłada Bluetooth 6.0 z Channel Sounding, czyli pomiarem odległości między urządzeniami, oraz sieci Thread, Zigbee i Matter. Ma też dwa razy więcej RAM. Pamiętaj, że programujesz ją w nRF Connect SDK, Zephyrze albo PlatformIO, a jeśli wolisz MicroPythona lub CircuitPythona, wybierz XIAO nRF52840 Sense Plus.

512 KB

pamięci RAM (XIAO nRF52840 Sense Plus: 256 KB)

28

wyprowadzeń GPIO (XIAO nRF52840 Sense Plus: 20)

128 MHz

taktowanie rdzenia Cortex-M33 (XIAO nRF52840 Sense Plus: 64 MHz)

Seeed Xiao nRF54LM20A Sense - BLE 6.0/Thread/ZigBee/Matter/NFC - IMU i mikrofon - Seeedstudio 100018440

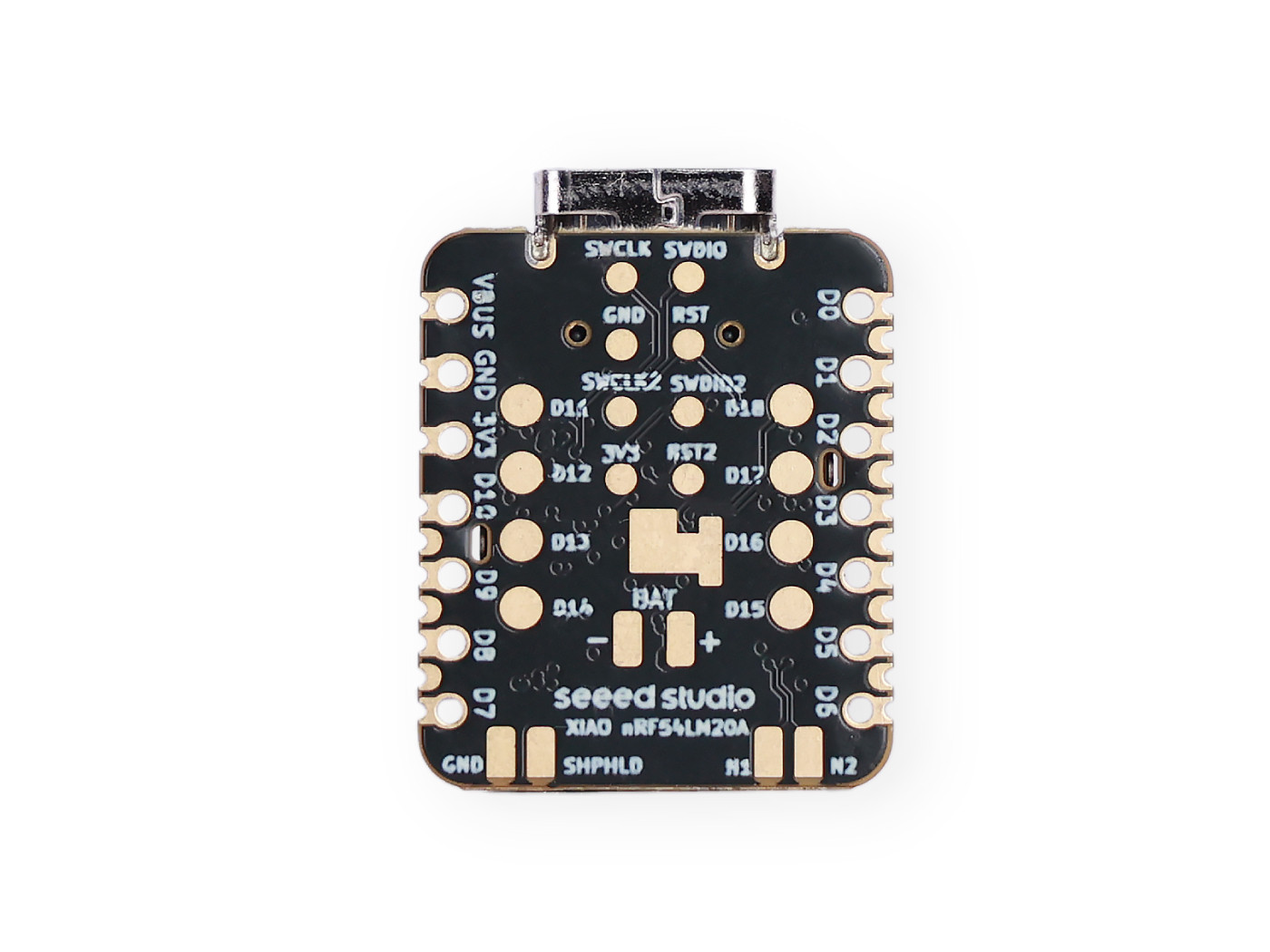

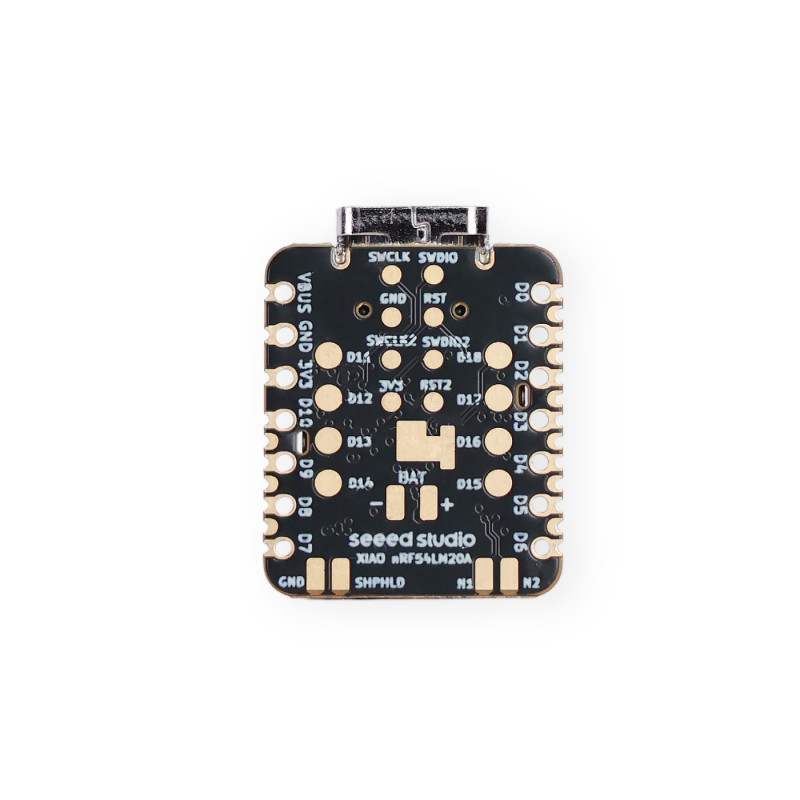

Seeed Studio XIAO nRF54LM20A - widok spodu z padami lutowniczymi

Wyprowadzenia jak w XIAO Plus od pierwszej wersji

Na spodzie płytki są pady D11-D18, druga para SWD do debugowania, styki anteny NFC i pin SHPHLD do trybu transportowego, czyli minimalnego poboru prądu na czas przechowywania, więc razem z przednim 14-pinowym układem XIAO masz 28 wyprowadzeń. Do padów BAT podłączysz akumulator Li-ion 3,7 V, a układ nPM1300 ładuje go i mierzy jego stan przez I2C.

Obok rdzenia Cortex-M33 128 MHz pracuje koprocesor RISC-V 128 MHz, a 8 MB flash na płytce przyda się na dane z czujników i modele TinyML. Przód płytki ma standardowy układ XIAO, więc czujniki Grove podłączysz przez Grove Shield for XIAO albo XIAO Expansion Board.

Botland jest oficjalnym dystrybutorem rozwiązań dla elektroniki i robotyki firmy Seeedstudio. Setki gotowych do użycia urządzeń oraz podzespołów i modułów są dostępne od ręki lub na Twoje zamówienie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Seeedstudio są oryginalne.

Dobry wybór dla Ciebie?

Dobry wybór, jeśli:

  • budujesz urządzenie noszone, które ma rozpoznawać ruch, gesty albo dźwięk
  • chcesz połączyć czujniki z siecią Thread, Zigbee albo Matter
  • potrzebujesz małego modułu do TinyML z długą pracą na akumulatorze

Rozważ inną opcję, jeśli:

Porównanie płytek XIAO nRF

XIAO nRF54LM20A SenseXIAO nRF54LM20AXIAO nRF52840 Sense PlusXIAO nRF52840 Sense
UkładnRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHznRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHznRF52840, Cortex-M4F 64 MHznRF52840, Cortex-M4F 64 MHz
Pamięć512 KB RAM, 2 MB NVM + 8 MB flash512 KB RAM, 2 MB NVM + 8 MB flash256 KB RAM, 1 MB + 2 MB flash256 KB RAM, 1 MB + 2 MB flash
Łączność bezprzewodowaBLE 6.0, Thread, Zigbee, Matter, NFCBLE 6.0, Thread, Zigbee, Matter, NFCBLE 5.4, Bluetooth Mesh, NFCBLE 5.4, Bluetooth Mesh, NFC
Antenazewnętrzna IPEX4, w zestawiezewnętrzna IPEX4, w zestawiewbudowanawbudowana
Czujnikiczujnik ruchu IMU, mikrofonbrakczujnik ruchu IMU, mikrofonczujnik ruchu IMU, mikrofon
Wyprowadzenia GPIO28282011
Wejścia analogowe9966
Pobór prądu w głębokim uśpieniu4,76 µA4,76 µAokoło 5 µAponiżej 5 µA
Zobaczta stronaXIAO nRF54LM20AXIAO nRF52840 Sense PlusXIAO nRF52840 Sense

Ciekawostka

Bluetooth, który mierzy odległość

Bluetooth LE 6.0 w układzie nRF54LM20A obsługuje Channel Sounding. To funkcja, dzięki której dwa urządzenia Bluetooth mogą zmierzyć dzielącą je odległość, a nie tylko wykryć, że są w pobliżu.

Źródło: Seeed Studio: XIAO nRF54LM20A Sense

Najczęstsze pytania

Jaki czujnik ruchu ma ta płytka?

Płytka ma 6-osiowy czujnik ruchu LSM6DS3TR-C, który łączy akcelerometr i żyroskop. Komunikuje się przez I2C i może zgłaszać zdarzenia przez wyjście przerwania INT1.

Jaki pobór prądu ma płytka w uśpieniu przy zasilaniu z akumulatora?

Przy zasilaniu z akumulatora 3,7 V w trybie System OFF płytka pobiera około 4,76 µA, z budzeniem przez zegar GRTC około 4,92 µA, a w trybie transportowym 0,33 µA.

Co zrobić, gdy w PlatformIO nie ładuje się lista projektów?

Usuń stare pakiety platform-seeed i framework-seeed z folderu pakietów PlatformIO i zainstaluj platformę platform-seeedboards ponownie. Problem wynika z kilku wersji platformy zainstalowanych jednocześnie.

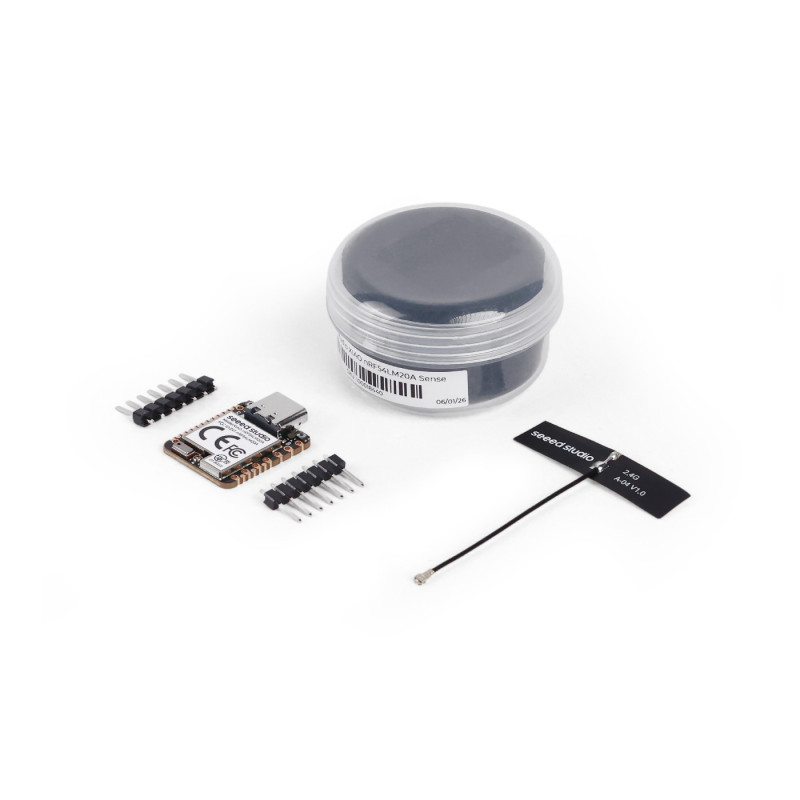

Zawartość zestawu

  • 1 x Płytka Seeed Studio XIAO nRF54LM20A Sense
  • 1 x Antena FPC 2,4 GHz A-04 na złącze IPEX4
  • 2 x Listwy goldpin 7-pinowe

Listwy goldpin nie są przylutowane.

Specyfikacja techniczna

ParametrWartość
MikrokontrolerNordic nRF54LM20A: Arm Cortex-M33 128 MHz i koprocesor RISC-V 128 MHz
Pamięć512 KB RAM, 2 MB NVM w układzie, 8 MB flash na płytce
Łączność bezprzewodowaBluetooth LE 6.0 z Channel Sounding, Bluetooth Mesh, NFC, Thread, Zigbee, Matter, Amazon Sidewalk, własny protokół 2,4 GHz do 4 Mb/s
Antenazewnętrzna na złącze IPEX4; antena FPC 2,4 GHz w zestawie
CzujnikiIMU LSM6DS3TR-C (3-osiowy akcelerometr i żyroskop, I2C), mikrofon cyfrowy PDM MSM261DGT006
Wyprowadzenia28 GPIO: 14-pinowy układ XIAO i pady na spodzie
Wejścia analogowe9
InterfejsyI2C, UART, SPI, NFC, SHPHLD (tryb transportowy PMIC), 2 pary SWD
Bezpieczeństwobezpieczny rozruch i aktualizacja, bezpieczny magazyn kluczy, TrustZone, akcelerator kryptograficzny, wykrywanie ingerencji
Na płytcedioda RGB, dioda ładowania, przyciski Reset i użytkownika, złącze IPEX4
Zarządzanie zasilaniemPMIC Nordic nPM1300: ładowanie, regulacja i pomiar stanu akumulatora przez I2C
Pobór prądu (akumulator 3,7 V)Light-sleep około 9,96 µA, System OFF około 4,76 µA, System OFF z budzeniem GRTC około 4,92 µA, tryb transportowy 0,33 µA, średnio 3,87 mA przy transmisji +8 dBm
ZasilanieUSB typu C 5 V; akumulator Li-ion 3,7 V przez pady BAT
OprogramowanienRF Connect SDK, Zephyr RTOS, PlatformIO; Arduino przez rdzeń nrf54-arduino-core
Temperatura pracyod -20°C do 70°C

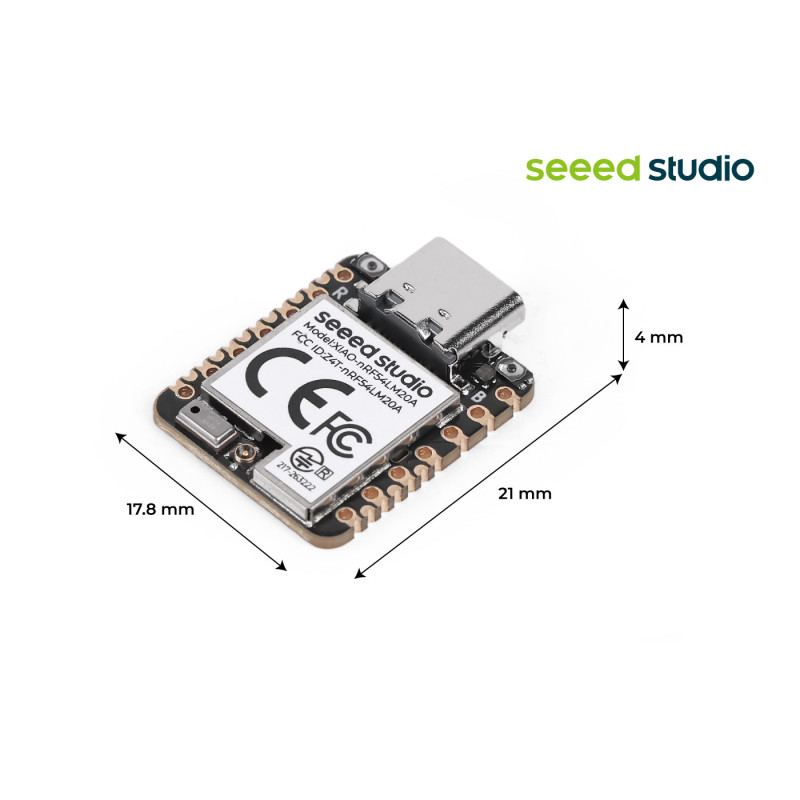

Wymiary21 x 17,8 x 4 mm
Kod producenta100018440
ProducentSeeed Studio
Nazwa Wartość
UC - Mikrokontroler nRF54LM20A
UC - Rdzeń
  • 32-bit RISC-V
  • Cortex M33
UC - Pamięć Flash 2 MB
UC - Pamięć RAM 512 kB
UC - Piny cyfrowe 28
UC - wejścia analog. 9
UC - Taktowanie 128 MHz
UC - Interfejs USB USB C
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
Komunikacja
  • Bluetooth
  • Matter
  • NFC
  • Thread
  • ZigBee
Szerokość 4,5 cm
Wysokość 2,5 cm
Głębokość 2,5 cm
Waga 0,01 kg
