Indeks: SEE-29649

Seeed Xiao nRF54LM20A - BLE 6.0/Thread/ZigBee/Matter/NFC - Seeedstudio 100023651

Bluetooth 6.0, Thread i Matter w płytce XIAO, która w uśpieniu pobiera 4,76 µA: układ Nordic nRF54LM20A z NFC, układem ładowania akumulatora i 28 pinami GPIO na płytce o wymiarach 21 x 17,8 mm.

  • 28 wyprowadzeń GPIO i 9 wejść analogowych
  • 512 KB RAM i 8 MB flash
  • Antena FPC 2,4 GHz w zestawie
Cena:
Cena netto:

Akcesoria Skompletuj zestaw

Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Bluetooth 6.0 i sieci inteligentnego domu w płytce XIAO

Seeed Studio XIAO nRF54LM20A to płytka z układem Nordic nRF54LM20A, która obsługuje Bluetooth LE 6.0, Thread, Zigbee i Matter, a w uśpieniu pobiera około 4,76 µA prądu. Thread, Zigbee i Matter to protokoły sieci inteligentnego domu, więc zbudujesz na tej płytce czujnik, który współpracuje z bramkami i systemami automatyki różnych producentów.

Bluetooth 6.0 obsługuje Channel Sounding, czyli pomiar odległości między urządzeniami Bluetooth, a NFC, czyli komunikacja zbliżeniowa, pozwala np. sparować urządzenie przez przyłożenie kompatybilnego telefonu. Rdzeń Cortex-M33 128 MHz pracuje razem z koprocesorem RISC-V, a do dyspozycji jest 512 KB RAM, 2 MB nieulotnej pamięci NVM i 8 MB flash. Płytkę zaprogramujesz w nRF Connect SDK, Zephyrze albo PlatformIO, także w stylu Arduino.

Seeed Xiao nRF54LM20A - BLE 6.0/Thread/ZigBee/Matter/NFC - Seeedstudio 100023651

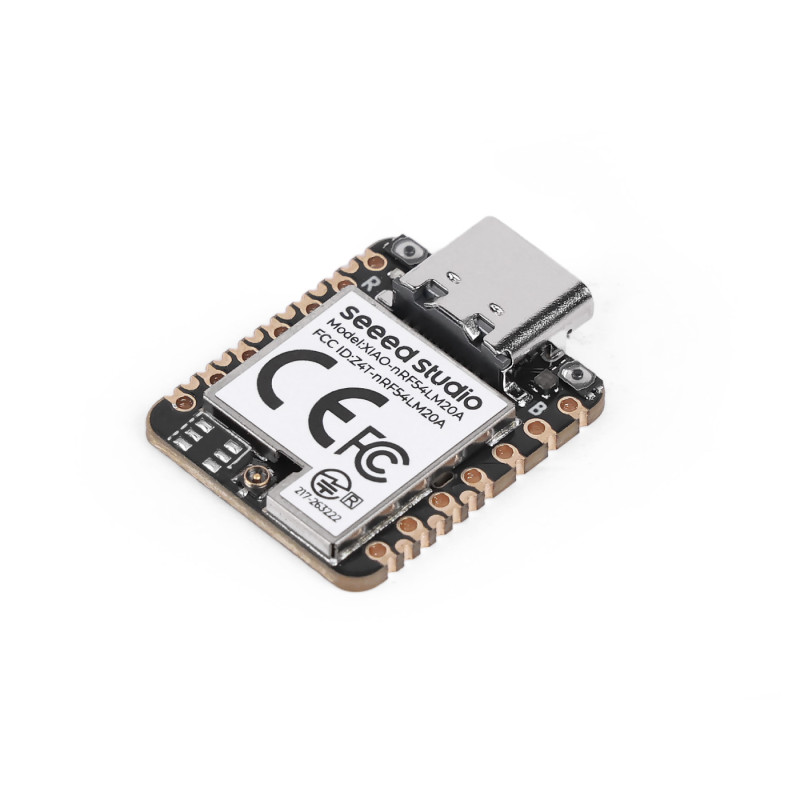

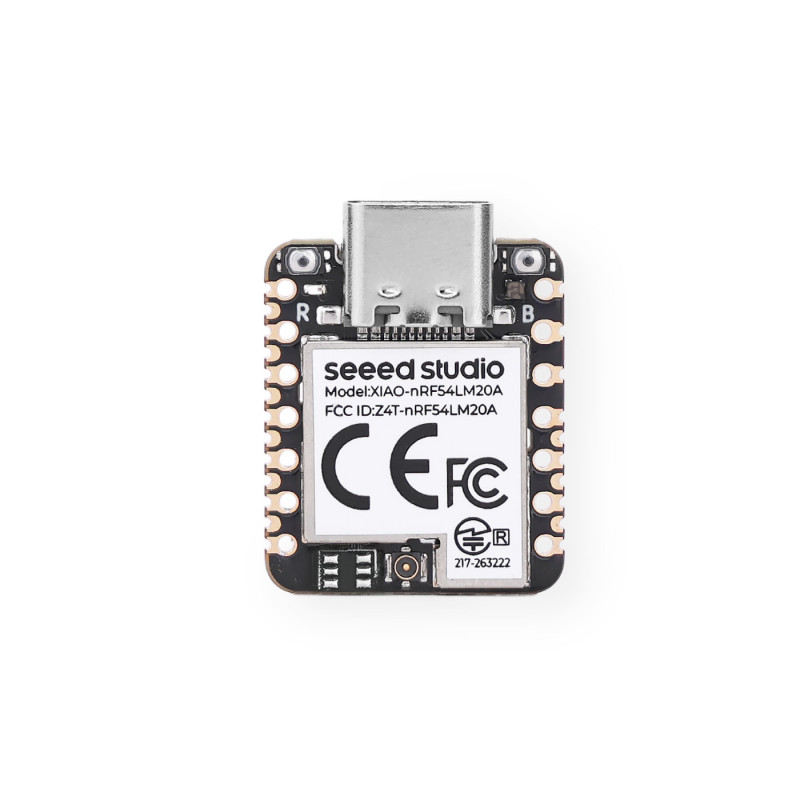

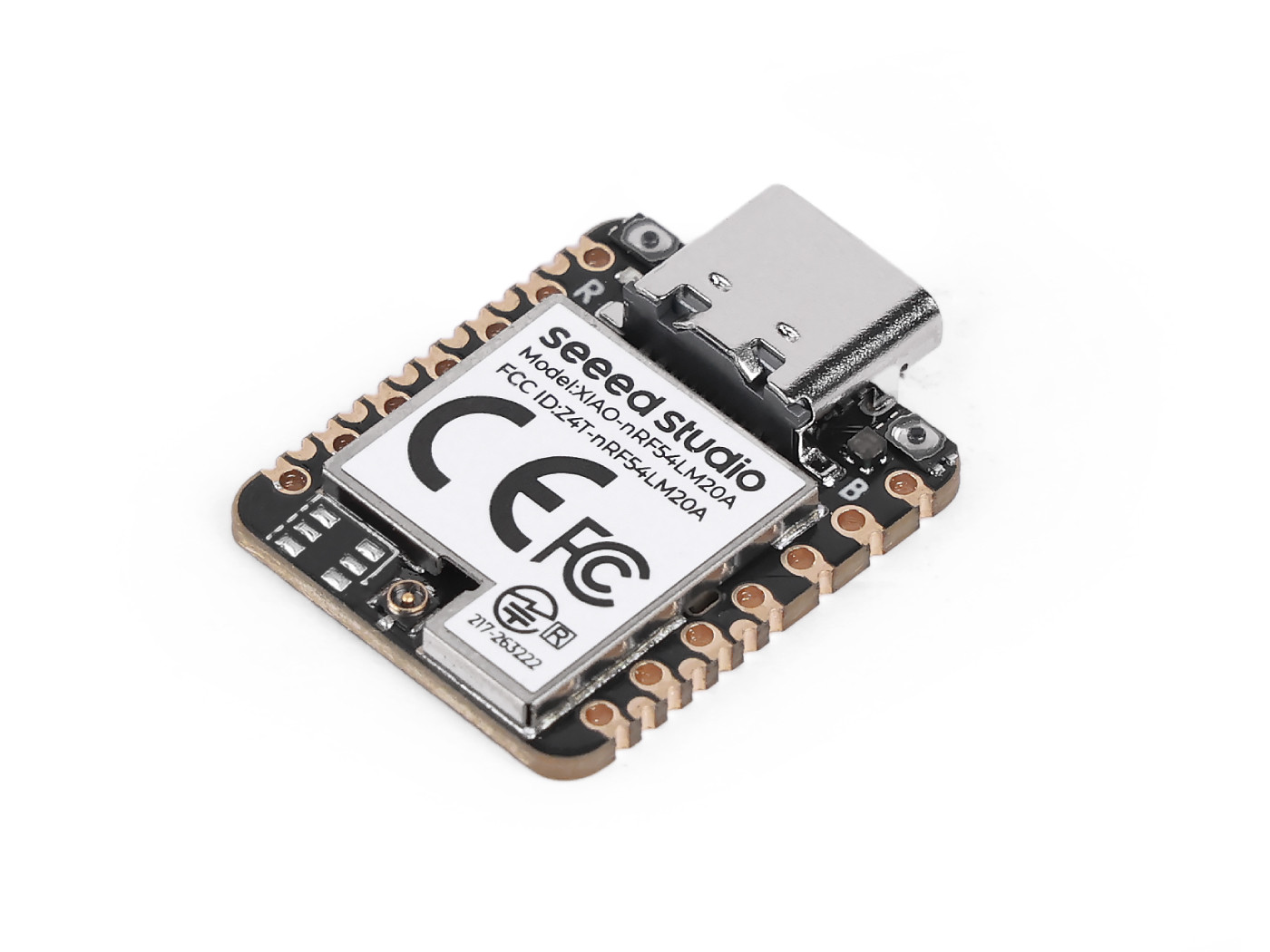

Seeed Studio XIAO nRF54LM20A - widok z góry

BLE 6.0

Bluetooth LE z Channel Sounding oraz Thread, Zigbee i Matter

28

wyprowadzeń GPIO na krawędziach i spodzie płytki

4,76 µA

pobór prądu w trybie System OFF przy zasilaniu z akumulatora 3,7 V

512 KB

pamięci RAM i 8 MB flash na płytce

Seeed Xiao nRF54LM20A - BLE 6.0/Thread/ZigBee/Matter/NFC - Seeedstudio 100023651

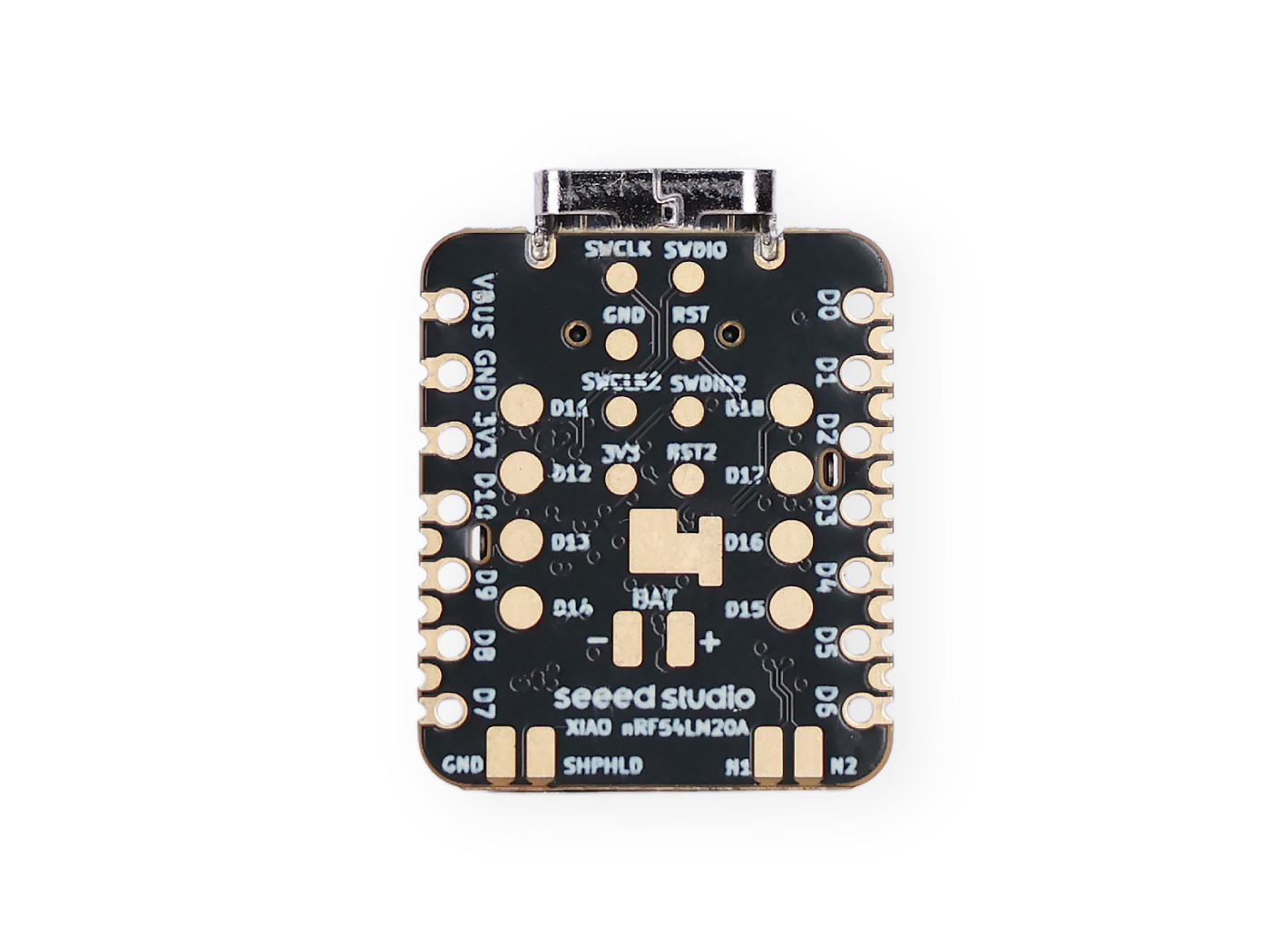

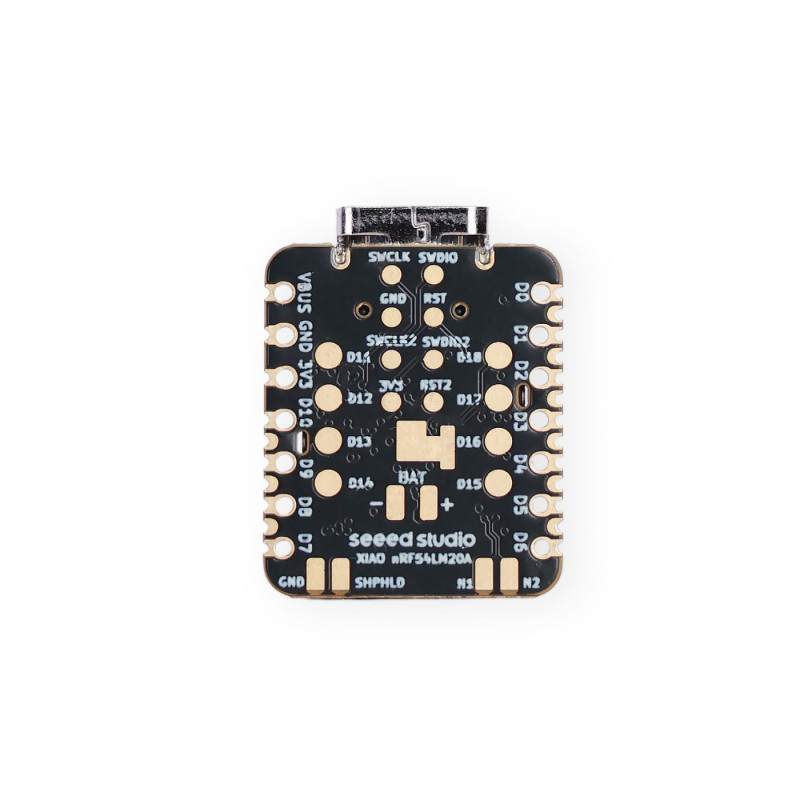

Seeed Studio XIAO nRF54LM20A - widok spodu z padami lutowniczymi

Wyprowadzenia jak w XIAO Plus od pierwszej wersji

XIAO nRF54LM20A nie ma osobnej wersji Plus, bo dodatkowe pady ma od razu: na spodzie płytki są wyprowadzenia D11-D18, druga para SWD do debugowania, styki anteny NFC i pin SHPHLD do trybu transportowego, czyli trybu minimalnego poboru prądu na czas przechowywania. Razem z przednim 14-pinowym układem XIAO masz 28 pinów GPIO, czyli uniwersalnych wejść i wyjść.

Zasilaniem zarządza układ Nordic nPM1300: ładuje akumulator Li-ion z USB typu C, stabilizuje napięcie i mierzy stan akumulatora przez I2C. Przód płytki ma standardowy układ XIAO, więc czujniki Grove podłączysz przez Grove Shield for XIAO albo XIAO Expansion Board.

Botland jest oficjalnym dystrybutorem rozwiązań dla elektroniki i robotyki firmy Seeedstudio. Setki gotowych do użycia urządzeń oraz podzespołów i modułów są dostępne od ręki lub na Twoje zamówienie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Seeedstudio są oryginalne.

Dobry wybór dla Ciebie?

Dobry wybór, jeśli:

  • budujesz czujnik zasilany z akumulatora, który ma pracować miesiącami bez ładowania
  • tworzysz urządzenie do sieci Thread, Zigbee albo Matter
  • chcesz wypróbować Channel Sounding z Bluetooth 6.0

Rozważ inną opcję, jeśli:

Porównanie płytek XIAO z Bluetooth

XIAO nRF54LM20AXIAO nRF54LM20A SenseXIAO nRF52840 Sense
UkładnRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHznRF54LM20A, Cortex-M33 128 MHz + RISC-V 128 MHznRF52840, Cortex-M4F 64 MHz
Pamięć512 KB RAM, 2 MB NVM + 8 MB flash512 KB RAM, 2 MB NVM + 8 MB flash256 KB RAM, 1 MB + 2 MB flash
Łączność bezprzewodowaBLE 6.0, Thread, Zigbee, Matter, NFCBLE 6.0, Thread, Zigbee, Matter, NFCBLE 5.4, Bluetooth Mesh, NFC
Antenazewnętrzna IPEX4, w zestawiezewnętrzna IPEX4, w zestawiewbudowana
Czujnikibrakczujnik ruchu IMU, mikrofonczujnik ruchu IMU, mikrofon
Wyprowadzenia GPIO282811
Wejścia analogowe996
Ładowanie akumulatora Li-iontak, PMIC nPM1300tak, PMIC nPM1300tak, 50 lub 100 mA
Pobór prądu w głębokim uśpieniu4,76 µA4,76 µAponiżej 5 µA
Zobaczta stronaXIAO nRF54LM20A SenseXIAO nRF52840 Sense

Ciekawostka

0,33 µA w trybie transportowym

Układ nPM1300 ma tryb transportowy, w którym płytka pobiera z akumulatora tylko 0,33 µA. To ponad 14 razy mniej niż w trybie System OFF, w którym pobór wynosi około 4,76 µA, więc urządzenie z akumulatorem może długo czekać w magazynie.

Źródło: Seeed Studio: XIAO nRF54LM20A

Najczęstsze pytania

Czy trzeba zamontować antenę?

Tak, producent zaleca jej montaż. Płytka korzysta z anteny zewnętrznej na złączu IPEX4, a antena FPC 2,4 GHz jest w zestawie.

W czym zaprogramuję tę płytkę?

Producent przewiduje nRF Connect SDK z Zephyrem oraz PlatformIO z platform-seeedboards. Programy w stylu Arduino napiszesz dzięki rdzeniowi nrf54-arduino-core.

Czy podłączę akumulator Li-ion?

Tak. Akumulator 3,7 V przylutuj do padów BAT. Ładowaniem i pomiarem stanu akumulatora zajmuje się układ nPM1300, którego dane odczytasz w programie przez I2C.

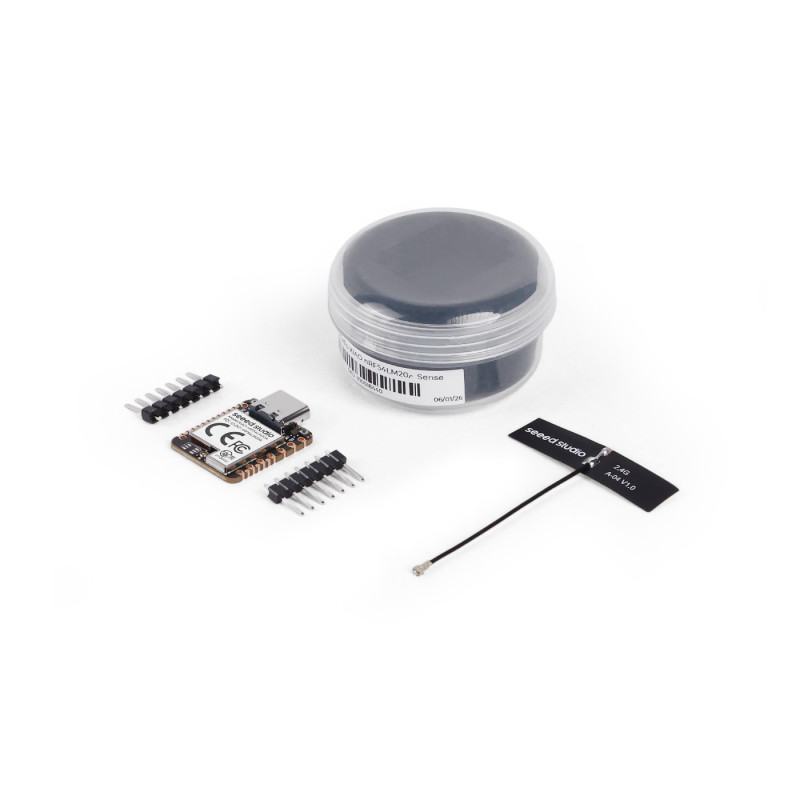

Zawartość zestawu

  • 1 x Płytka Seeed Studio XIAO nRF54LM20A
  • 1 x Antena FPC 2,4 GHz A-04 na złącze IPEX4
  • 2 x Listwy goldpin 7-pinowe

Listwy goldpin nie są przylutowane.

Specyfikacja techniczna

ParametrWartość
MikrokontrolerNordic nRF54LM20A: Arm Cortex-M33 128 MHz i koprocesor RISC-V 128 MHz
Pamięć512 KB RAM, 2 MB NVM w układzie, 8 MB flash na płytce
Łączność bezprzewodowaBluetooth LE 6.0 z Channel Sounding, Bluetooth Mesh, NFC, Thread, Zigbee, Matter, Amazon Sidewalk, własny protokół 2,4 GHz do 4 Mb/s
Antenazewnętrzna na złącze IPEX4; antena FPC 2,4 GHz w zestawie
Wyprowadzenia28 GPIO: 14-pinowy układ XIAO i pady na spodzie
Wejścia analogowe9
InterfejsyI2C, UART, SPI, NFC, SHPHLD (tryb transportowy PMIC), 2 pary SWD
Bezpieczeństwobezpieczny rozruch i aktualizacja, bezpieczny magazyn kluczy, TrustZone, akcelerator kryptograficzny, wykrywanie ingerencji
Na płytcedioda RGB, dioda ładowania, przyciski Reset i użytkownika, złącze IPEX4
Zarządzanie zasilaniemPMIC Nordic nPM1300: ładowanie, regulacja i pomiar stanu akumulatora przez I2C
Pobór prądu (akumulator 3,7 V)Light-sleep około 9,96 µA, System OFF około 4,76 µA, System OFF z budzeniem GRTC około 4,92 µA, tryb transportowy 0,33 µA, średnio 3,87 mA przy transmisji +8 dBm
ZasilanieUSB typu C 5 V; akumulator Li-ion 3,7 V przez pady BAT
OprogramowanienRF Connect SDK, Zephyr RTOS, PlatformIO; Arduino przez rdzeń nrf54-arduino-core
Temperatura pracyod -20°C do 70°C

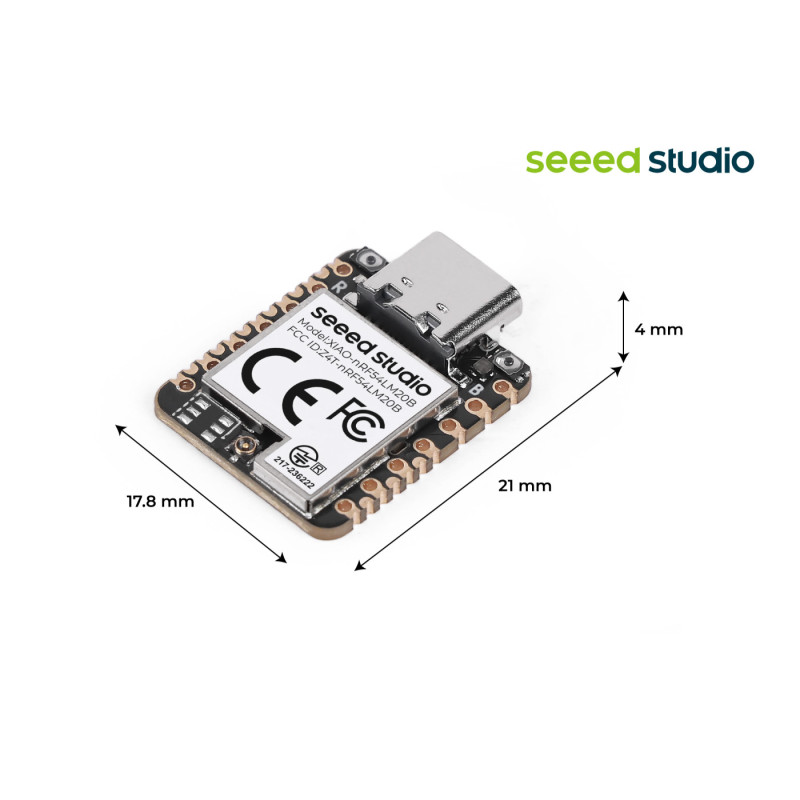

Wymiary21 x 17,8 x 4 mm
Kod producenta100023651
ProducentSeeed Studio
Nazwa Wartość
UC - Mikrokontroler nRF54LM20A
UC - Rdzeń
  • 32-bit RISC-V
  • Cortex M33
UC - Pamięć Flash 2 MB
UC - Pamięć RAM 512 kB
UC - Piny cyfrowe 28
UC - wejścia analog. 9
UC - Taktowanie 128 MHz
UC - Interfejs USB USB C
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
Komunikacja
  • Bluetooth
  • Matter
  • NFC
  • Thread
  • ZigBee
Szerokość 4,5 cm
Wysokość 2,5 cm
Głębokość 2,5 cm
Waga 0,01 kg
