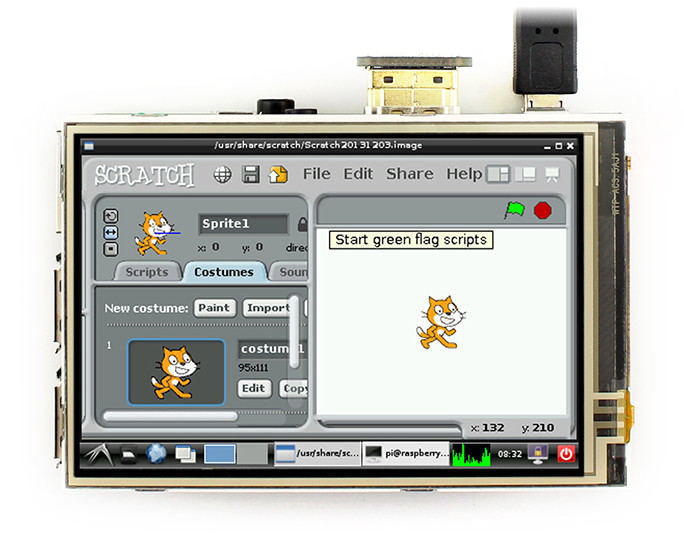

Ekran dotykowy rezystancyjny LCD IPS 3,5'' 480x320px GPIO do Raspberry Pi - Waveshare 12824

Indeks: WSR-09101 EAN: 5904422376185

Ekran dotykowy Waveshare, rezystancyjny 3,5" dla Raspberry Pi o rozdzielczości 480 x 320 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi poprzez piny GPIO.

Ekran dotykowy rezystancyjny LCD IPS 3,5'' 480x320px GPIO do Raspberry Pi - Waveshare 12824
175,00 zł -15%
148,75 zł
120,93 zł netto
Najniższa cena z 30 dni: 148,75 zł
Zapłać później
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Ekran dotykowy rezystancyjny LCD IPS 3,5'' 480x320px GPIO do Raspberry Pi - Waveshare 12824

Ekran dotykowy, rezystancyjny 3,5" dla Raspberry Pi o rozdzielczości 320 x 480 px. Współpracuje z każdą 40-pinową wersją Raspberry Pi. Moduł komunikuje się minikomputerem Raspberry Pi poprzez 40-pinowe złącze GPIO. Do poprawnej pracy wymaga również połączenia złącza HDMI ekranu ze złączem HDMI minikomputera z wykorzystaniem dołączonego do zestawu adaptera HDMI.

Urządzenie komunikuje się poprzez poprzez  piny GPIO - jako nakładka do minikomputera. Raspberry Pi do nabycia osobno.

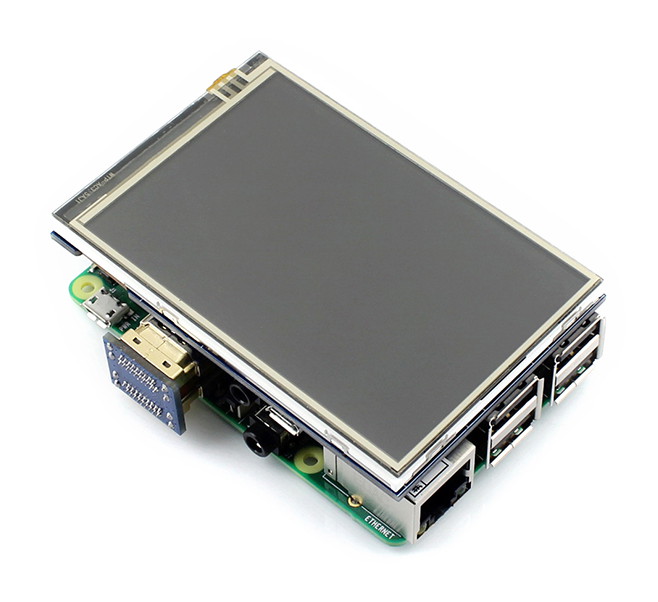

Przykład podłączenia ekranu z Raspberry Pi.

Podłączenie z Raspberry Pi

Wyświetlacz LCD IPS Waveshare współpracuje z minikomputerami Raspberry Pi wyposażonymi w 40-pinowe złącze GPIO. Do poprawnego działania ekranu, należy zamontować go na wyprowadzeniu GPIO minikomputera oraz połączyć ze sobą złącza HDMI ekranu z Raspberry Pi.

Oprogramowanie wyświetlacza

Producent przygotował system operacyjny z zainstalowanymi sterownikami. System należy rozpakować poprzez odpowiedni program, np. WinZip i wgrać na kartę przy pomocy programu Win32 Disk Imager.

Szczegółowy opis podłączenia o instalacji sterowników bez zmiany systemu Raspberry Pi oraz obraz gotowego systemu można znaleźć na stronie producenta.



Zrzut ekranu programu Win32 Disk Imager, po wyborze systemu wystarczy kliknąć przycisk Write i poczekać aż proces instalacji zostanie zakończony.

Interfejs GPIO

Pin GPIO Symbol Opis
1, 17 3,3V Zasilanie 3,3 V.
2, 4 5V Zasilanie 5 V.

3, 5, 7, 8, 10, 11

12,13,15,16, 18, 24

NC Nie podłączone.
6, 9, 14, 20, 25 GND Masa.
19

TP_SI

Wejście danych interfejsu SPI dla panelu dotykowego.
21 TP_SO Wyjście danych interfejsu SPI dla panelu dotykowego.
22

TP_IRQ

Przerwanie od panelu dotykowego.
23

TP_SCK

Sygnał zegarowy SPI dla panelu dotykowego.
26  TP_CS Chip select dla panelu dotykowego.



Wymiary zewnętrzne ekranu.

Specyfikacja ekranu dotykowego

  • Typ: ekran dotykowy, rezystancyjny IPS
  • Przekątna: 3,5 "
  • Rozdzielczość: 480 x 320 px
  • Komunikacja SPI
  • Współpracuje z każdą 40-pinową wersją Raspberry Pi
  • Wbudowane przyciski i menu OSD
  • Złącze AV
  • Wymiary ekranu: 85 x 56,5 mm

Zestaw zawiera

  • Ekran 3,5" dotykowy, rezystancyjny IPS
  • Złączka USB
  • Radiator
  • Rysik

Dotykowy ekran 3,5” dla Raspberry Pi

Prezentowany produkt to rezystancyjny ekran dotykowy LCD IPS 3,5'' o rozdzielczości 480x320px, mający postać nakładki GPIO do Raspberry Pi. Odpowiednio dobrane rozmiary sprawiają, że sam minikomputer niemal w całości mieści się pod wyświetlaczem, oszczędzając miejsce w przypadku instalacji systemu w obudowie.

Podłączając do minikomputera Raspberry Pi wyświetlacz należy pamiętać także o dołączeniu adaptera HDMI, niezbędnego do poprawnej pracy ekranu. Właściwa komunikacja z touchpanelem odbywa się natomiast poprzez piny GPIO – nakładka wykorzystuje pięć z nich.

Prosty wyświetlacz do podstawowych aplikacji

Ekran dotykowy rezystancyjny LCD IPS 3,5'' 480x320px GPIO do Raspberry Pi - Waveshare 12824, dzięki prostemu podłączeniu i niewielkim wymiarom doskonale nadaje się do realizacji podstawowych funkcji „komputerowych”, jakie zapewniają nowoczesne systemy operacyjne dla Raspberry Pi.

W zestawie wraz z nakładką znajduje się także rysik, komplet radiatorów oraz adapter HDMI. W naszym sklepie znajdziesz ponadto same minikomputery, zestawy akcesoriów oraz funkcjonalne nakładki, pozwalające w prosty sposób rozszerzyć możliwości komputera o opcje pomiarowe, sterujące i komunikacyjne.



Ekran - typ LCD IPS
Ekran - przekątna 3.50 ''
Ekran - interfejs GPIO
Ekran - dotyk Tak
Ekran - rozdziel. 480x320px
Test 3
Szerokość opakowania 13 cm
Wysokość opakowania 4 cm
Głębokość opakowania 9.5 cm
Masa opakowania 0.12 kg
