Opis produktu: Wskaźnik naładowania baterii i poziomu dźwięku - KA2284
Moduł oparty na układzie KA2284 służy do pomiaru sygnału wejściowego za pomocą 5 diod LED, które są stopniowo załączane w zależności od wartości mierzonego napięcia. Może mierzyć napięcie AC lub DC (wybór za pomocą zworki). Czułość jest regulowana za pomocą potencjometru. Pracuje z napięciami od 3,5 V do 12 V.
Specyfikacja wskaźnika naładowania baterii i poziomu dźwięku KA2284
- Zasilanie: od 3,5 V do 12 V
- Układ: KA2284
- Wbudowany potencjometr do ustawiania czułości
- Możliwość pomiaru sygnału AC lub DC: wybór za pomocą zworki
- Zastosowanie:
- Wskaźnik energii elektrycznej
- Wskaźnik poziomu dźwięku
- Wskaźnik naładowania baterii
- Itp.
- Wymiary: 29 x 21 mm

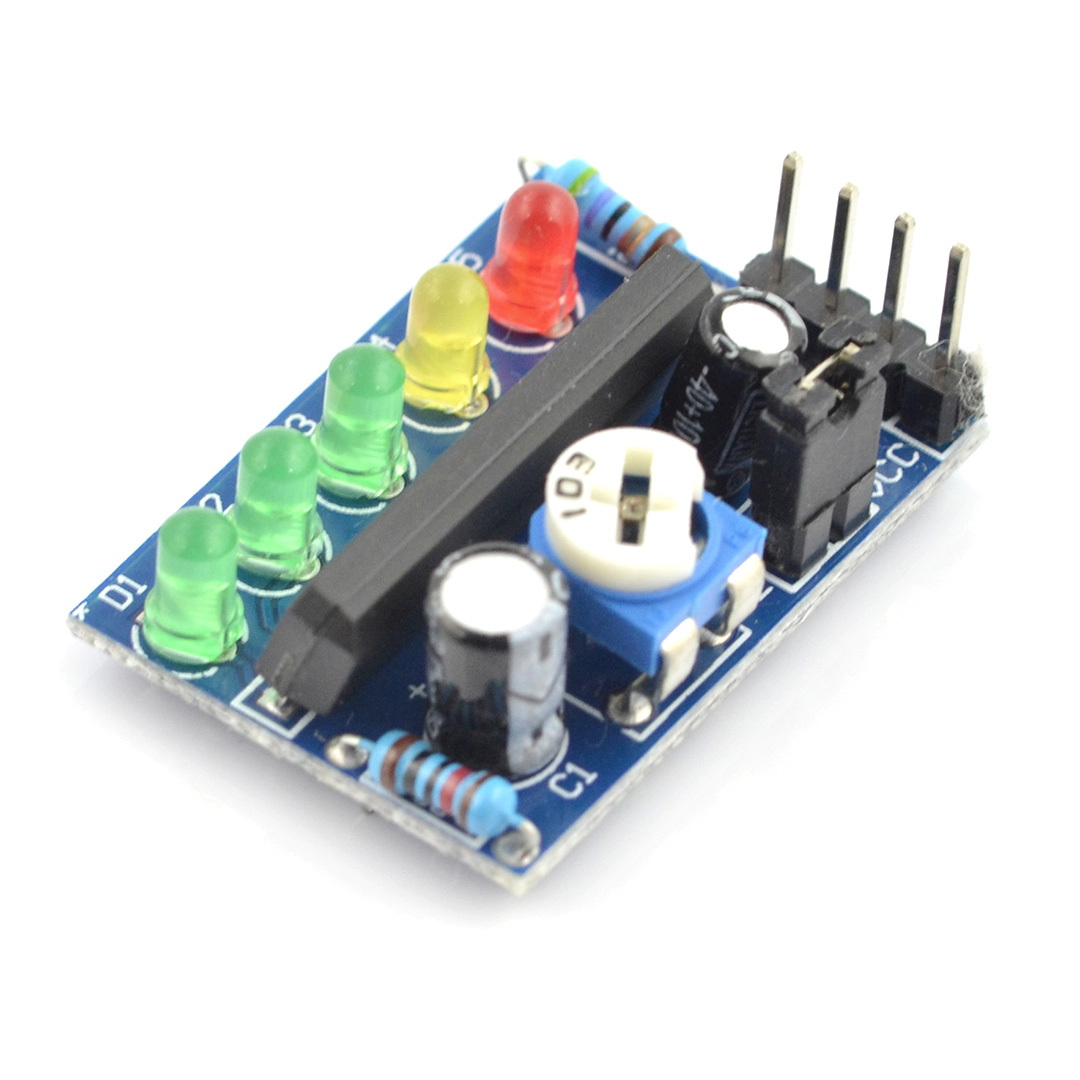

Wskaźnik naładowania baterii i poziomu dźwięku - KA2284.
Podłączenie
Moduł posiada wyprowadzenia w postaci listwy goldpin raster 2,54 mm.
Wyprowadzenia modułu KA2284.
A- Wejścia mierzonego sygnału, B- Zasilanie modułu.
Miernik naładowania baterii i wiele innych zastosowań
Wskaźnik naładowania baterii i poziomu dźwięku - KA2284 to moduł, który można wykorzystać do budowy różnych urządzeń. Przy jego pomocy możliwe jest na przykład stworzenie testera baterii lub wskaźnika naładowania akumulatora.
Przy pomocy takich urządzeń będziesz mógł testować baterie jednorazowe oraz mierzyć poziom naładowania w urządzeniach wykorzystujących napięcie między 3,5 V a 12 V. Wynik pomiaru jest wyświetlany przy pomocy pięciu diod LED wbudowanych w moduł.
Tester baterii - schemat, rozmiary, zastosowanie
Schemat układu KA2284, o który oparty jest moduł pomiarowy, został udostępniony przez producenta wraz z pełną dokumentacją techniczną. Link do tych informacji znajduje się poniżej, w sekcji “Przydatne linki”.
Niewielkie rozmiary (29 x 21 mm) pozwalają na zastosowanie modułu nawet w bardzo zminiaturyzowanych projektach elektronicznych, na przykład wewnątrz mobilnego banku energii. Produkt potrafi analizować zarówno sygnał prądu stałego, jak i zmiennego (opcja wybierana jest przez użytkownika przy pomocy odpowiedniej zworki).
