Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
|
W serwisie Forbot.pl prowadzony jest kurs, oparty na tym module. W naszej ofercie znajdziesz również inne zestawy, do których lekcje prowadzone są na tym portalu. |

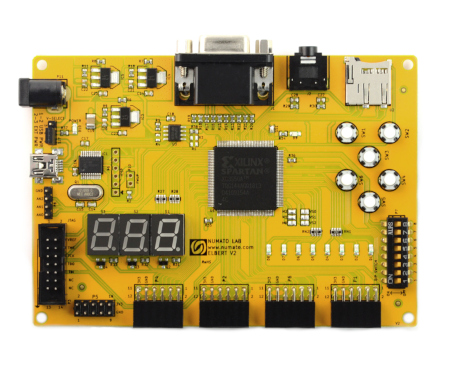

Opis produktu: Elbert v2 - Spartan 3A - płytka rozwojowa FPGA do kursu FORBOT
Płytka rozwojowa pozwalają na naukę obsługi układów FPGA. Wyposażona w moduł Xilinx Spartan XC3S50A z maksymalnie 108 wyprowadzeniami I/O. Płytka jest programowana przez wbudowane złącze miniUSB. Posiada również przyciski, diody, wyświetlacz segmentowy, slot kart microSD, itp.
W zestawie znajduje się również unikalny kod, dzięki któremu m.in.:
- potwierdzisz oryginalność produktu,
- otrzymasz informacje o nowościach i aktualizacjach kursu,
- w przyszłości otrzymasz dostęp do nowych materiałów oraz szybszą pomoc na forum.
Kurs FPGA od FORBOT.pl
Zestaw Elbert v2 - Spartan 3A jest wykorzystywany w darmowym kursie, który tłumaczy zupełne podstawy programowania układów FPGA. Zaczynając od wskazania różnic między układami programowalnymi, a mikrokontrolerami. Przez konfigurację środowiska do projektów praktycznych, dzięki którym możliwe jest poznanie VHDL w praktyce.
Elbert v2 - Spartan 3A - płytka rozwojowa FPGA do kursu FORBOT.Spis treści kursu FPGA
Plan kursu
Kurs podzielony został na 12 części, które publikowane będą regularnie przez najbliższe tygodnie. Częstotliwość publikacji zależy od Waszego zaangażowania i ilości komentarzy.
Przykładowe projekty
Dzięki uprzejmości jednego z naszych klientów, możemy udostępnić trzy przykładowe projekty:
- Dzielnik zegara 50MHZ -> Herce + 8-mio bitowy licznik binarny podłączony do LED na płytce
- Dzielnik zegara 50MHZ -> Herce + 8-mio bitowy rejestr przesuwny podłączony do LED na płytce
- Dzielnik zegara 50MHZ -> Herce + 8-mio bitowy ring counter podłączony do LED na płytce
| Kliknij aby pobrać przykładowe projekty |

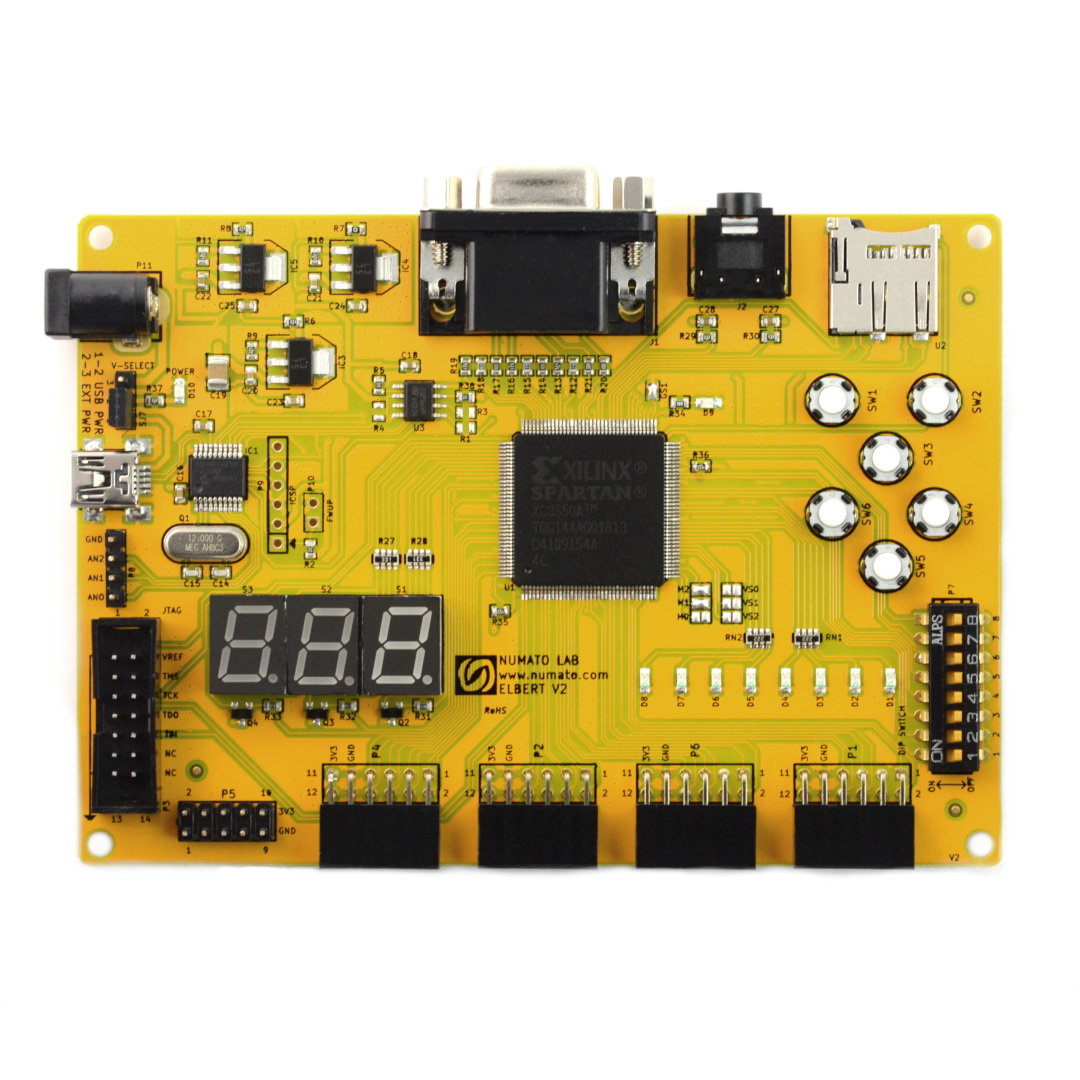

Specyfikacja płytki Elbert v2
- Układ FPGA: Spartan XC3S50A w obudowie TQG144
- Częstotliwość zegara: 12 MHz
- Pamięć Flash: 16 Mb SPI
- Liczka bloków mikrocel: 1584
- Wbudowany interfejs USB 2.0 (złącze miniUSB)
- Konfiguracja przez JTAG i USB
- 8 diod LED
- 6 przycisków
- 8 przełączników DIP
- Wyjście VGA
- Slot kart microSD
- 3-znakowy, 7-segmentowy wyświetlacz LED
- 39 pinów I/O dla celów zdefiniowanych przez użytkownika
- Wyposażony w regulator napięcia
- Wymiary płytki: 122 x 86 x 17 mm
