- EOL
| Uwaga! Produkcja płytki Genuino 101 została zakończona. Zachęcamy do zapoznania się z ofertą pozostałych modułów z serii Arduino. |
Opis
Moduł zgodny z Arduino wyposażony w 32-bitowy mikrokontroler Intel Curie z architekturą x86 Quark i ARC 32-bit taktowany częstotliwością 32 MHz. Posiada 196 kB pamięci Flash, 24 kB SRAM, 14 cyfrowych wejść/wyjść z czego 4 można wykorzystać jako kanały PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne. Wyprowadzenia pracują z napięciem 3,3 V jednakże tolerują wartość 5 V. Na płytce znajdują się także moduł Bluetooth LE oraz akcelerometr i żyroskop.
Recenzja płytki na kanale Elektro Przewodnik.
| Zobacz przykładowy projekt i recenzję na portalu Forbot.pl. |
Główne cechy
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Genuino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
|
Zainstalowany bootloader |
Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta. |
|
Arduino Shield |
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield. |
| Wbudowane moduły | Na płytce znajdują się: 6-osiowy akcelerometr i żyroskop oraz układ Bluetooth Low Energy. |
| Mikrokontroler | Płytka posiada 32-bitowy układ Intel Curie z architekturą ARC x86 (Quark) taktowany częstotliwością 32 MHz. Posiada 196 kB pamięci Flash oraz 24 kB SRAM. |
|
Wyprowadzenia cyfrowe |
14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. Pomimo, że wyprowadzenia pracują z napięciem 3,3 V, tolerują również wartość 5 V. |
|
Wydajność prądowa |
Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 20 mA. |
|
Wyjścia PWM |
4 wyjścia PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
|
Wejścia analogowe |
6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym. |
|
Komunikacja szeregowa |
Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C (TWI) i SPI. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest na stronie producenta. |
|
Pamięć wbudowana |
Układ Intel Curie taktowany jest sygnałem o częstotliwości 32 MHz, posiada 196 kB pamięci programu Flash oraz 24 kB pamięci operacyjnej SRAM. |
|
Zasilanie złącze DC |
Do zasilania Genuino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm. |
|
Zasilanie port USB |
Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
|
Złącze ICSP |
Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
|
Pin IOREF |
Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O. |
|
Wbudowana dioda LED |
Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
|
Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 1500 mA. |
|

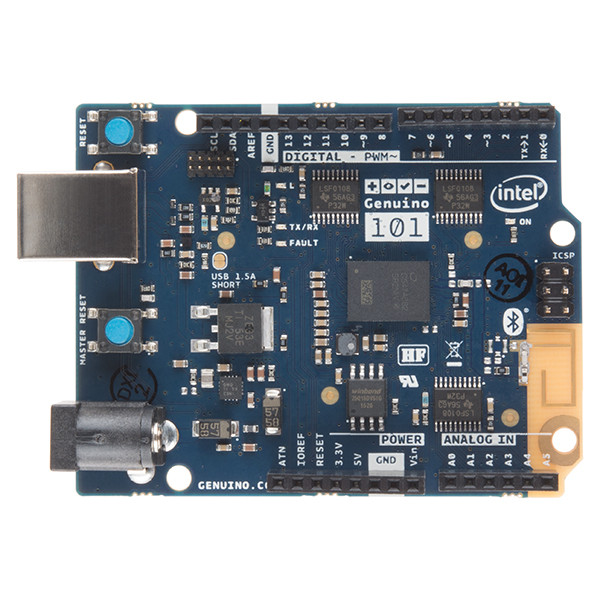

Rozkład elementów na płytce Genuino 101.
Specyfikacja
- Napięcie zasilania: od 7 V do 12 V
- Mikrokontroler: Intel Curie x86 (Quark)
- Maksymalna częstotliwość zegara: 32 MHz
- Pamięć SRAM: 26 kB
- Pamięć Flash: 196 kB
- Porty I/O: 14
- Wyjścia PWM: 4
- Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
- Interfejsy szeregowe: UART, SPI, I2C
- Podłączona dioda LED na pinie 13
- Gniazdo USB A do programowania
- Złącze DC 5,5 x 2,1 mm do zasilania
Zestaw startowy z Genuino 101
W naszej ofercie znajdzie również zestaw elementów elektronicznych ułatwiających rozpoczęcie programowania oraz interakcję ze sprzętem wykorzystując płytkę Genuino 101. W komplecie m.in.: diody LED, rezystory, czujniki, układy scalone, silniki oraz wyświetlacz LCD i płytka bazowa Genuino 101 - wyposażona w 32-bitowy mikrokontroler Intel Curie.
Sprawdź zestaw SparkFun Inventor's Kit dla Genuino 101 + płytka główna.
