Opis produktu: ARPI600 - zegar RTC, przetwornik A/C, interfejs dla XBee - rozszerzenie do Raspberry Pi 4B/3B+/3B
Moduł rozszerzający w formie nakładki do złącz GPIO minikomputera Raspberry Pi 4B / 3B+ / 3B. Pozwala podłączyć Shieldy Arduino do Raspberry. Posiada również zegar RTC, przetwornik analogowo-cyfrowy wyposażony w 11 kanałów 10-bitowej precyzji, interfejs dla modułów XBee, interfejs UART, itp.
Przedmiotem sprzedaży jest nakładka, minikomputer Raspberry Pi można nabyć osobno.
|
Szczegółowy opis podłączenia i używania nakładki, można znaleźć w przygotowanym przez producenta przewodniku użytkownika. |

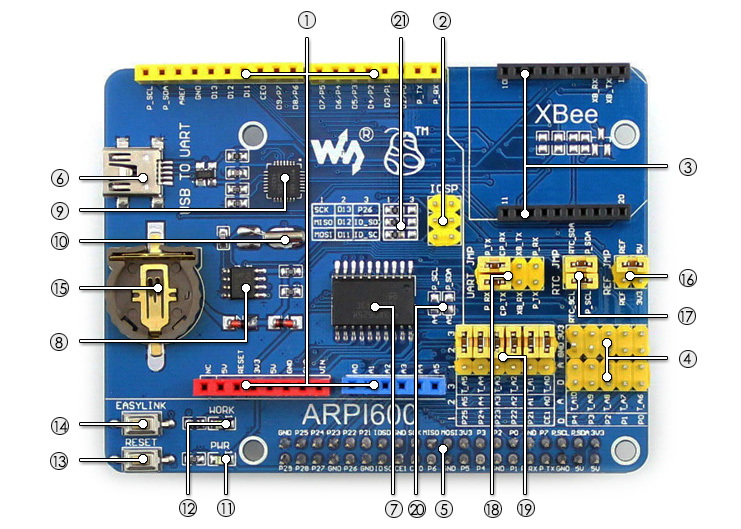

Rozkład elementów na płytce
- Złącze Arduino - do podłączenia shieldów Arduino
- Interfejs ICSP z Arduino
- Złącze XBee - do podłączenia modułów komunikacji XBee
- Interfejs czujników - do podłączenia czujników
- Złącze Raspberry Pi - do podłączenia z minikomputerem Raspberry Pi
- Interfejs USB - UART
- Konwerter AC TLC1543
- Zegar czasu rzeczywistego RTC - moduł PCF8563
- Moduł CP2102
- Rezonator 32,768 KHz - dla zegara RTC
- Dioda LED informująca o zasilaniu
- Dioda statusowa dla złącza XBee
- Przycisk Reset dla interfejsu Arduino i XBee
- Przycisk EasyLink Xbee
- Miejsce na baterie dla zegara RTC - bateria CR1220
- Zworki wyboru zasilania TLC1543
- Zworka zegara RTC
- Zworka UART:
- Połączenie P_RX z CP_TX oraz P_TX z CP_RX - konwerter USB-UART połączony z portem szeregowym Raspberry Pi
- Połączenie XB_RX z CP_TX oraz XB_TX z CP_RX - konwerter USB-UART połączony z potem szeregowym XBee
- Połączenie XB_RX z P_TX oraz XB_TX z P_RX - port szeregowy Raspberry połączony z portem szeregowym XBee
- Połączenie 2 z 3 - piny Arduino A0 do A5 jako wejścia AC
- Połączenie 1 z 2 - piny Arduino A0 do A5 jako piny cyfrowe
- Zworka połączona - piny A4 i A5 jako magistrala I2C
- Brak zworki - piny A4 i A5 jako wejścia AC
- Połączenie 1 z 2 - piny Arduino D11 do D13 jako kontrola SPI (domyślnie)
- Połączenie 2 z 3 - piny Adruino D11 do D13 jako piny cyfrowe
Główne cechy
- Płytka współpracuje z Raspberry Pi w wersji 4B / 3B+ / 3B
- Wbudowane złącza pozwalają na podłączenie nakładek z serii Arduino Shield
- Gniazdo raster 2 mm umożliwia bezpośrednie wpięcie modułów komunikacji bezprzewodowej XBee
- Zamontowany konwerter USB - UART CP2102 pozwala na wymianę danych z komputerem poprzez wirtualny port szeregowy
- Przetwornik analogowo-cyfrowy TLC1543 wyposażony w 11 kanałów o rozdzielczości 10 bitów z prędkością próbkowania 38 kSps
- Na płytce znajduje się zegar czasu rzeczywistego PCF856 z gniazdem na baterię CR1220, którą należy zakupić osobno.
Zestaw zawiera:
- Moduł ARPI600 - płytka rozszerzeń
- Przewód USB - miniUSB
- Śrubki montażowe
- Przewód połączeniowy z końcówkami żeńskimi
Moduł nie zawiera baterii CR1220. Należy ją nabyć osobno.
Duże możliwości rozszerzenia Waveshare 10042 do Raspberry Pi 4B/3B+/3B
Moduł Waveshare 10042 do Raspberry Pi 4B/3B+/3B dostępny jest w postaci niewielkiej płytki, na której znajdziemy dużo elementów. Przeznaczony jest on do podłączenia Shieldy Arduino do Raspberry Pi. Znajdują się na nim zegar RTC, przetworniki A/C, interfejs XBee i interfejs UART.
Taka budowa rozszerzenia Waveshare 10042 do Raspberry Pi 4B/3B+/3B sprawia, że moduł spotkał się z zainteresowaniem wielu elektroników i fanów robotyki. W zestawie z płytką znajdują się również: przewód USB, przewód połączeniowy i śrubki montażowe. Jest więc to kompletny zestaw do natychmiastowego użycia.
Ekspander wyprowadzeń Raspberry Pi Hat Waveshare 10042 do Raspberry Pi 4B/3B+/3B – zalety:
- Pasuje on do Raspberry Pi 4B/3B+/3B
- Możliwość podłączenia nakładek Arduino Shield
- Moduł Waveshare 10042 do Raspberry Pi przystosowany do bezpośredniego wpięcia modułów komunikacji bezprzewodowej XBee
- Szybka i łatwa wymiana danych z komputerem
Nakładka Waveshare 10042 do Raspberry Pi przeznaczona jest do minikomputera Raspberry Pi. To rozszerzenie stwarzające duże możliwości tworzenia układów elektronicznych.
