Opis produktu: Zestaw do eksperymentów IoT dla ESP32 - M5Stack
Zestaw do eksperymentów IoT w postaci uniwersalnej tablicy edukacyjnej Demo Board, zasilanej przez ESP32. Tablica została wyposażona w najpopularniejsze elementy, czujniki i rozszerzenia. Zawiera m.in. moduł deweloperski M5Stack Core, płytkę do prototypowania, szereg czujników środowiskowych, dwa typy silników, joystick, enkoder i wiele innych komponentów, które umożliwiają realizację projektów przemysłowych IoT. Wszystkie moduły są obsługiwane przez popularne platformy programistyczne, takie jak Arduino, UIFlow (Blockly) oraz MicroPython.

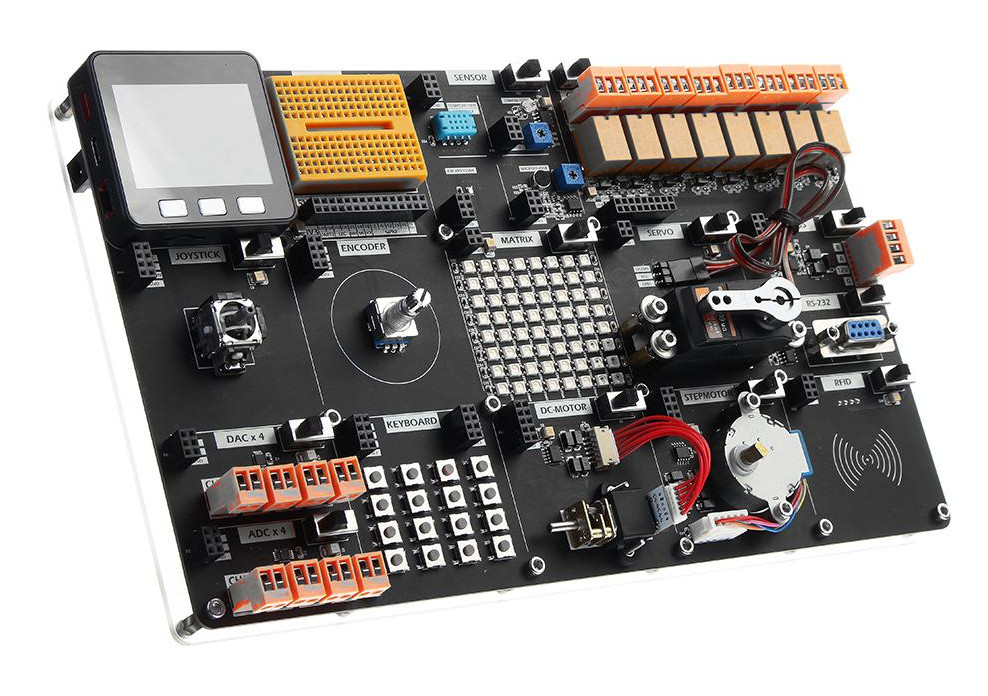

Edukacyjna tablica Demo Board od M5Stack.

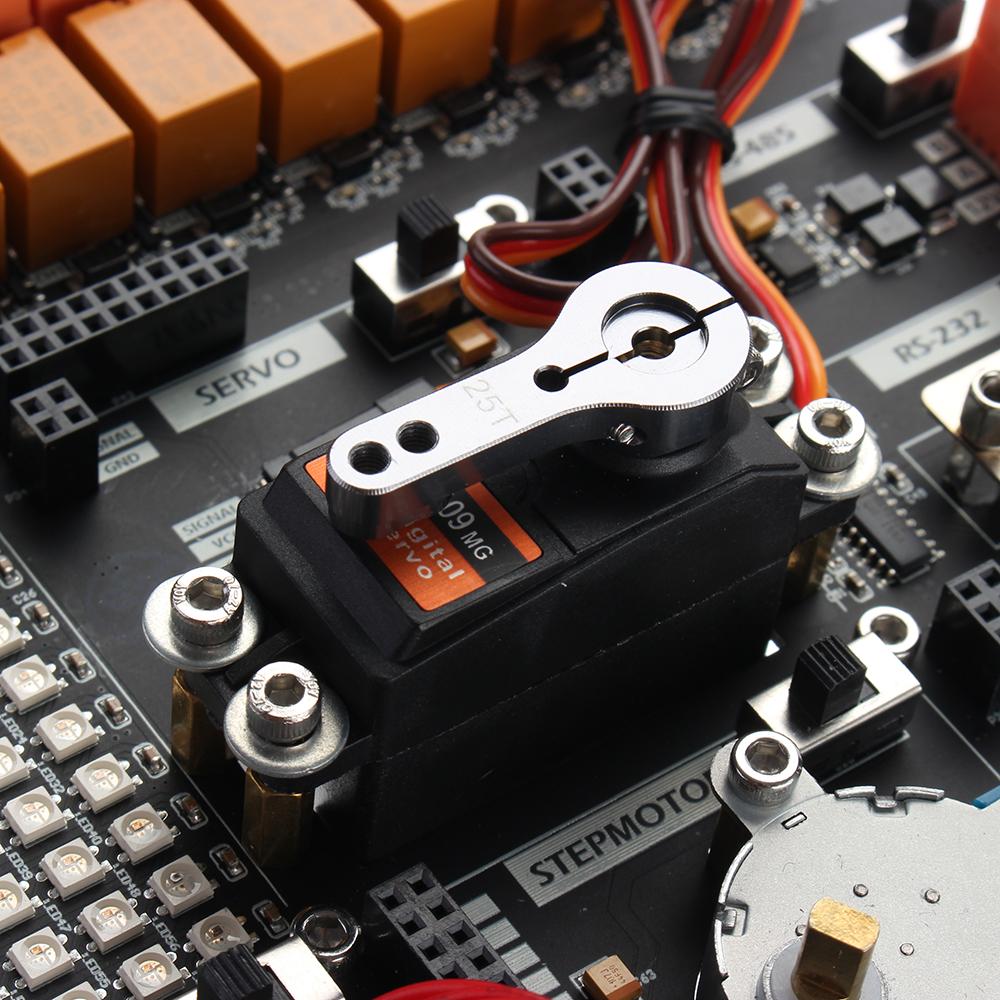

Tablica została wyposażona w wysokiej jakości serwomechanizm.
Cechy główne zestawu
- Produkt w pełni kompatybilny z serią M5Stack
- Modułowa konstrukcja, pozwalająca na dowolne rozszerzanie połączeń
- Każdy moduł jest wyposażony w indywidualny wyłącznik zasilania
- Zestaw czujników: temperatury, wilgotności, ciśnienia barometrycznego, natężenia światła
- Kontroler joystick oraz mikrofon
- 8 wyjść przekaźnikowych Relay
- 4 konwertery DAC, 4 konwertery ADC
- Matryca przycisków 4x4
- Matryca LED 8x8 RGB
- Enkoder
- Serwomechanizm o momencie obrotowym 10 kg*cm
- Silnik DC z enkoderem sprzężenia zwrotnego
- Silnik krokowy 4-fazowy
- Czytnik RFID, wykorzystujący częstotliwości radiowe 13,56 MHz MiFare
- Komunikacja szeregowa RS-485, RS232
- Wymiary tablicy: 330 x 210 x 95 mm
Zawartość zestawu
- Tablica edukacyjna Demo Board
- Zasilacz
- Przewód RS232
- Karta RFID
- ID RFID
- Przewód połączeniowy do płytki prototypowej
Rozmieszczenie elementów na tablicy Demo Board
Poszczególne elementy zestawu zostały rozmieszczone na podstawie scenariuszy aplikacji. Podzielono je na różne części funkcjonalne, zapewniając pełną wydajność działania.
- Moduł deweloperski M5Stack Core
- Płytka do prototypowania
- Zestaw czujników środowiskowych: temperatury, wilgotności, ciśnienia barometrycznego, natężenia światła, mikrofon
- Wyjścia przekaźnikowe Relay - 8 szt.
- Joystick
- Enkoder
- Matryca z diodami LED RGB 8x8
- Serwomechanizm
- Moduły komunikacji szeregowej RS-485 i RS232
- Konwertery: DAC - 4 szt. oraz ADC - 4 szt.
- Klawiatura
- Silnik prądu stałego
- Silnik krokowy
- Czytnik kart RFID

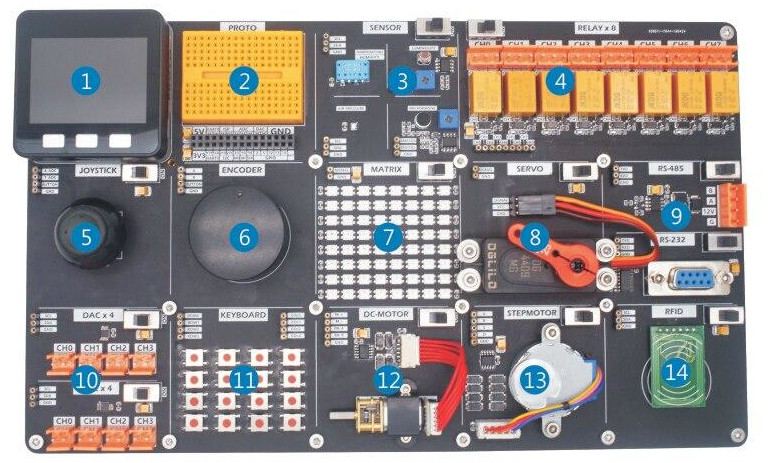

Rozmieszczenie komponentów na tablicy edukacyjnej Demo Board.
Parametry poszczególnych modułów
| Nazwa modułu | Parametr | |
|---|---|---|
| Konwerter ADC | 5V | 4x port ADC / ADS1115 |
| Konwerter DAC | 5V | 4x port DAC / DAC6574 |
| Joystick | 3,3 V | Sterowanie w 3 osiach: x,y,z |
| DHT | 3,3 V | Adres I2C 0x5C |
| BMP280 | 3,3 V | Adres I2C 0x76 |
| Mikrofon | 3,3 V | Obsługiwane próbkowanie A / D, regulowany próg |
| Przekaźnik | 5 V | 8 kanałów / 3A-220V-AC / 3A-30V-DC |
| LED RGB | 5 V | Matryca LED 8x8 |
| Serwomechanizm | 5 V | Moment obrotowy: 10 kg*cm |
| Silnik prądu stałego | 5 V | Enkoder sprzężenia zwrotnego / LV8548MC |
| Silnik krokowy | 5 V | 4-fazowy 5-przewodowy LV8548MC |
| RFID | 3,3 V | Odległość odczytu i zapisu: <8 cm / MFRC522 Częstotliwości radiowe: 13,56 MHz MiFare |
| RS485 | 5V | SP485EEN-L / TR |
| RS232 | 5V | MAX232ESE |
| Kodowanie | - | Za pomocą przycisku enkodera |
| Płytka stykowa | - | 170 otworów |
| Klawiatura | - | Matryca przycisków 4x4 |
