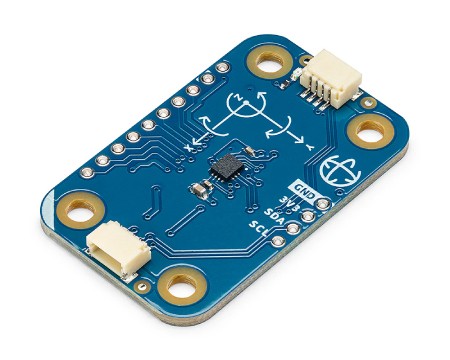

Opis produktu: Arduino Modulino Movement - 6-osiowy IMU - akcelerometr i żyroskop - LSM6DSOXTR - Qwiic - ABX00101
Modulino Movement to zaawansowany moduł sensoryczny zintegrowany z 6-osiowym czujnikiem LSM6DSOXTR, umożliwiającym jednoczesny pomiar przyspieszenia liniowego i rotacji kątowej. Dzięki standardowi Qwiic i komunikacji I2C, integracja z płytkami Arduino - takimi jak Uno R4 WiFi - jest błyskawiczna i bezproblemowa. Idealny wybór do projektów edukacyjnych, prototypów urządzeń noszonych, a także rozwiązań IoT reagujących na ruch.

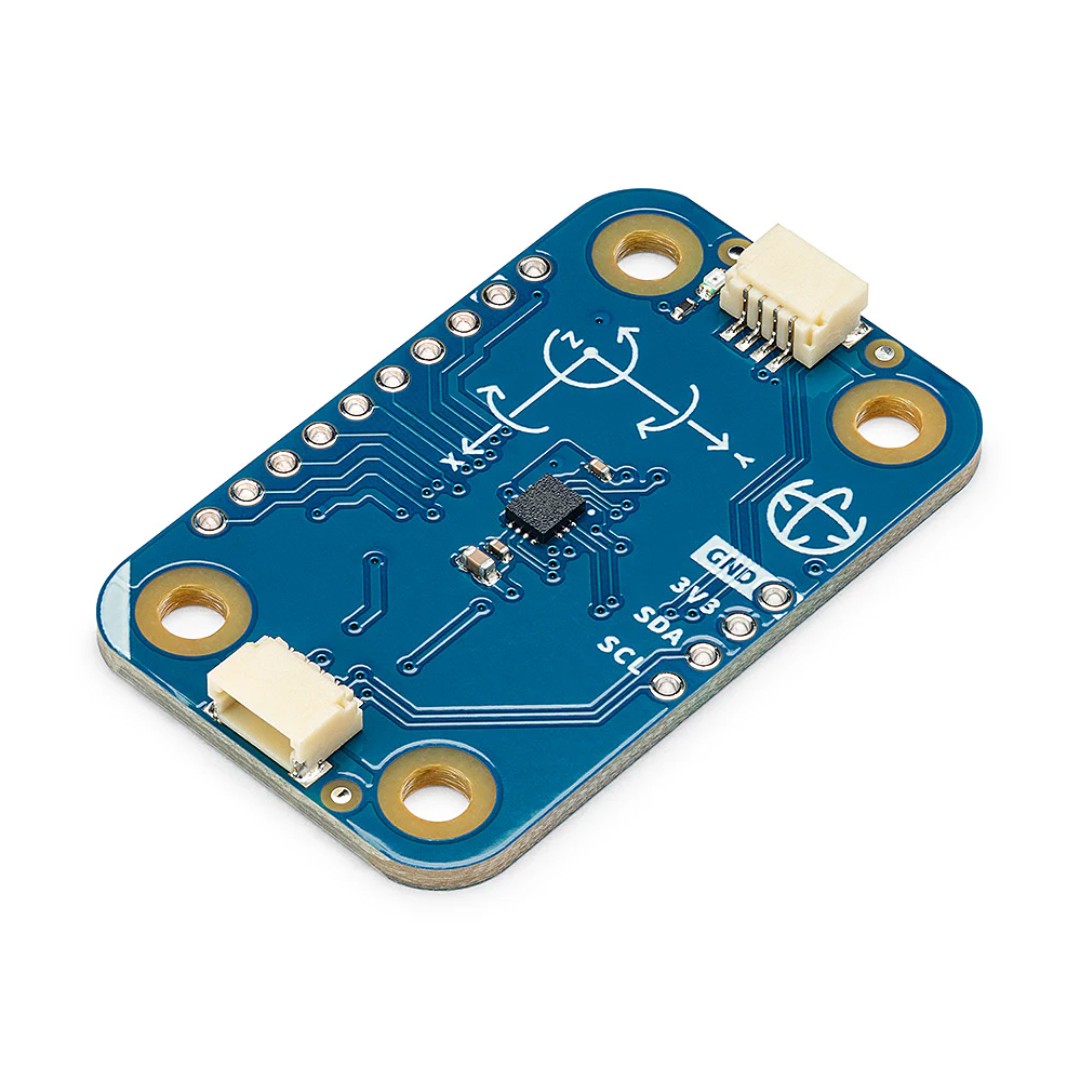

Modulino Movement to modułowy czujnik mierzący przyspieszenie i prędkość kątową.
Główne cechy modułu
- Czujnik LSM6DSOXTR: pomiar akceleracji i rotacji w trzech osiach
- Komunikacja I2C: adres domyślny 0x6A (możliwość zmiany na 0x6B)
- Złącze Qwiic: szybkie połączenie bez konieczności lutowania
- Wyprowadzenia lutownicze: alternatywa dla Qwiic - GND, 3,3 V, SDA, SCL
- Kompaktowa konstrukcja: 41 x 25,36 mm i tylko 3,9 g masy
- Dedykowana biblioteka Modulino: pełna integracja z Arduino i MicroPython
- W pełni zmontowany moduł: gotowy do użycia prosto po wyjęciu z opakowania
Łatwe podłączenie i uniwersalna komunikacja

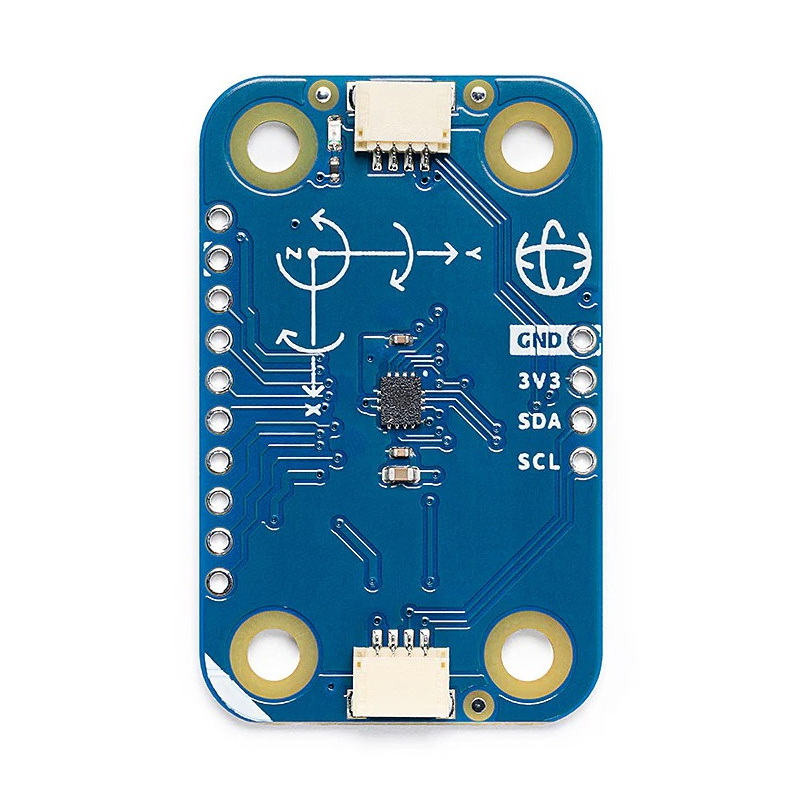

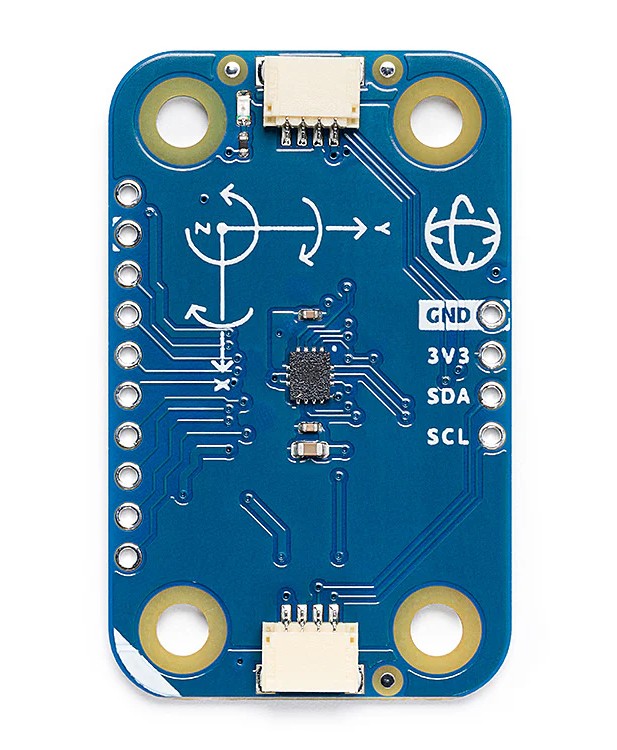

Moduł komunikuje się przez interfejs I2C, domyślnie używając adresu 0x6A (możliwa zmiana na 0x6B). Dzięki standardowi Qwiic, możliwe jest szybkie i bezpieczne podłączenie bez konieczności lutowania. Dodatkowo, moduł posiada wyprowadzenia GND, 3,3 V, SDA, SCL, które pozwalają na alternatywne, klasyczne połączenie w przypadku niestandardowych rozwiązań sprzętowych lub prototypowania.

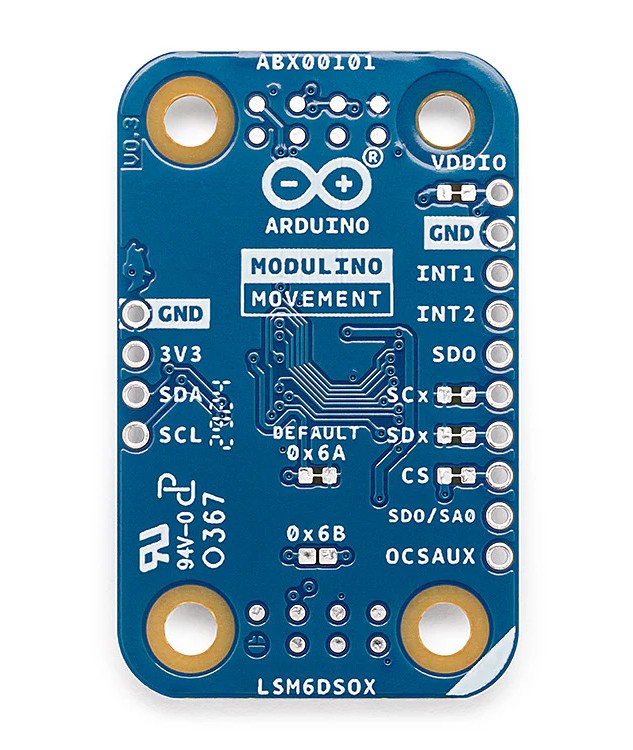

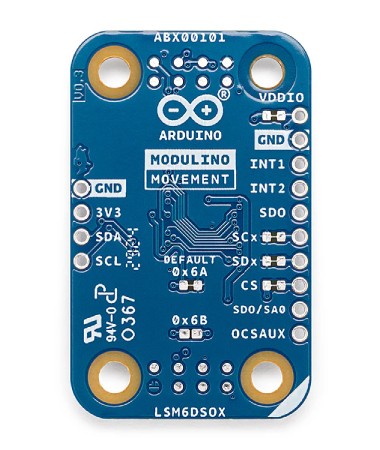

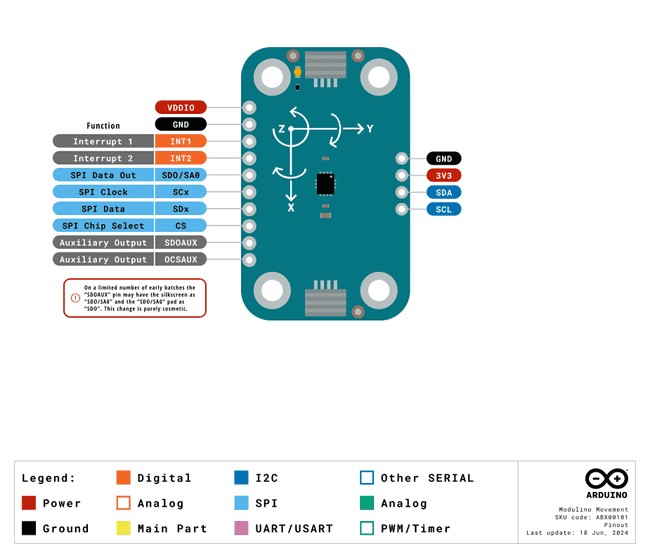

Schemat wyprowadzeń.

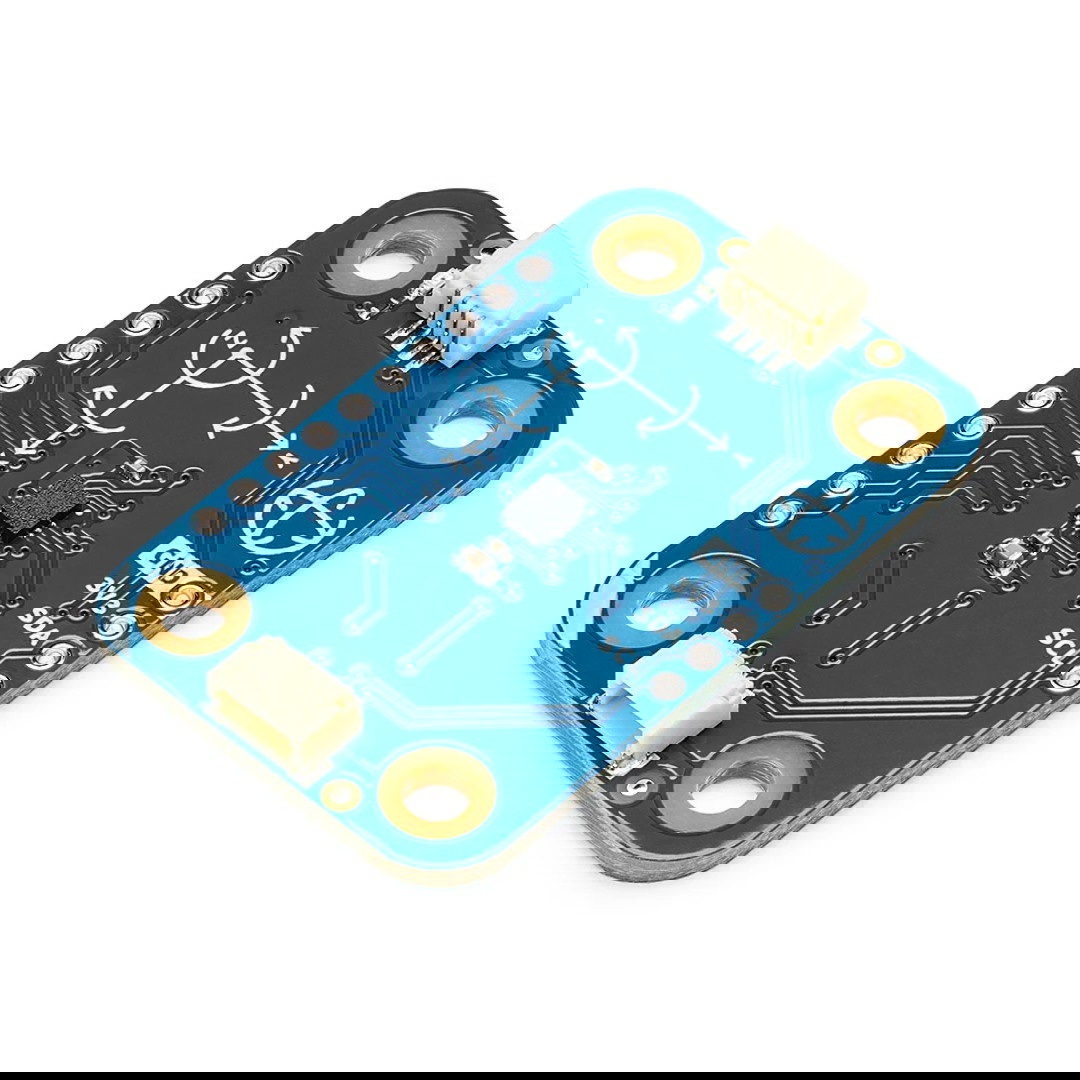

Modulino posiada dwa złącza Qwiic i obsługuje protokół I2C, co pozwala na łatwe podłączanie i programowanie wielu modułów.
Szybkie programowanie i wszechstronna kompatybilność
Dzięki wsparciu dla Arduino IDE, Arduino CLI, Arduino Cloud i MicroPython, Modulino Movement jest gotowy do działania w każdym środowisku. Producent udostępnia bibliotekę Modulino z przykładami kodu oraz gotowymi szablonami, które znacząco przyspieszają implementację. Zarówno początkujący, jak i profesjonaliści docenią szybkość konfiguracji oraz bogate zasoby dokumentacyjne.
Zastosowania w praktyce
Modulino Movement znajduje zastosowanie w robotyce, systemach detekcji ruchu, urządzeniach wearable, edukacyjnych projektach STEM oraz wszędzie tam, gdzie istotna jest analiza ruchu i orientacji przestrzennej. Moduł doskonale sprawdzi się jako czujnik przewrócenia, detektor wibracji czy system kontroli gestów.
Specyfikacja techniczna modułu
- Sensor: LSM6DSOXTR - 6-osiowy IMU (akcelerometr + żyroskop)
- Mikrokontroler pomocniczy: STM32C011F4
- Interfejs: I2C (Qwiic + wyprowadzenia GND, 3,3 V, SDA, SCL)
- Adres I2C: 0x6A (lub 0x6B)
- Zasilanie: 3,3 V
- Kompatybilność: Uno R4 WiFi, Nano RP2040, Nano 33 BLE, Nano ESP32, Nano Matter
- Wymiary: 41 x 25,36 mm
- Masa: 3,9 g

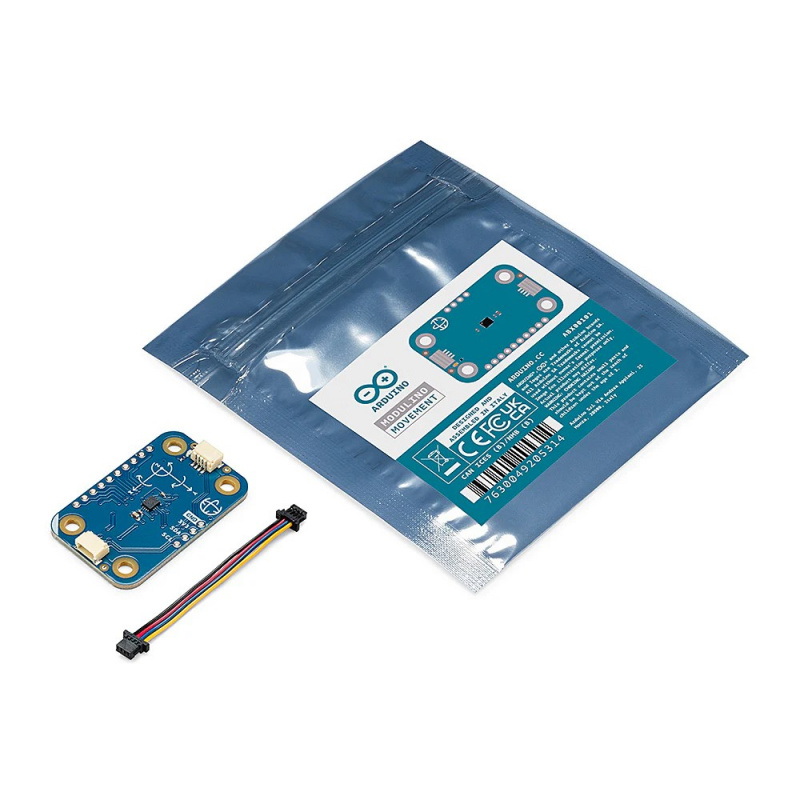

Zawartość zestawu
- Modulino Movement ABX00101
- Przewód Qwiic 5 cm

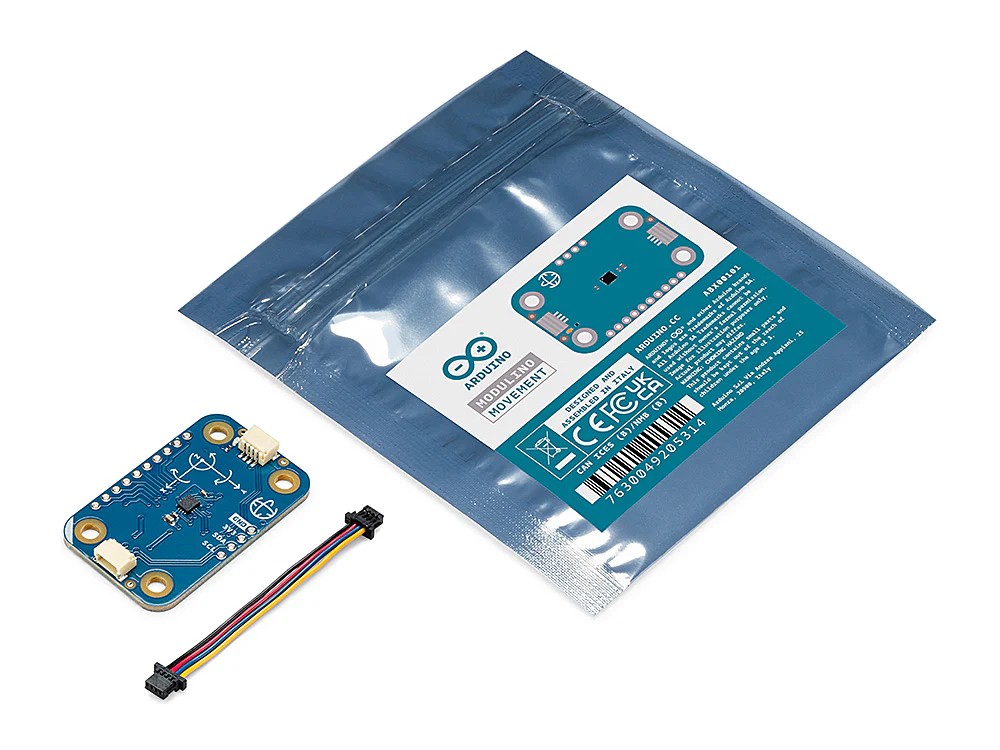

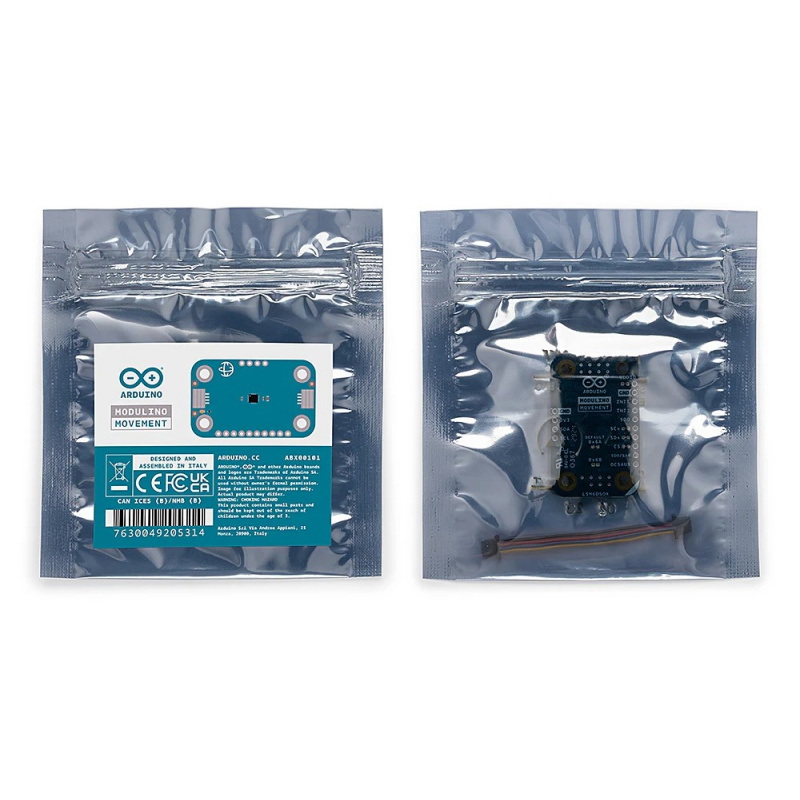

Elementy wchodzące w skład zestawu.
