Opis produktu: Arduino Modulino Pixels - moduł 8 diod LED RGB - Qwiic - ABX00109
Modulino Pixels to część inteligentnej rodziny komponentów Arduino, która umożliwia szybkie i intuicyjne budowanie funkcjonalnych układów bez konieczności lutowania czy pisania skomplikowanego kodu. Dzięki ośmiu w pełni adresowalnym diodom LED RGB, możliwe jest generowanie dynamicznych efektów świetlnych, wyświetlanie stanu systemu, czy wizualna reakcja na dane wejściowe. Komunikacja odbywa się przez magistralę I2C, a dedykowana biblioteka Modulino umożliwia pełną kontrolę nad każdą diodą, zarówno w środowisku Arduino, jak i MicroPython.

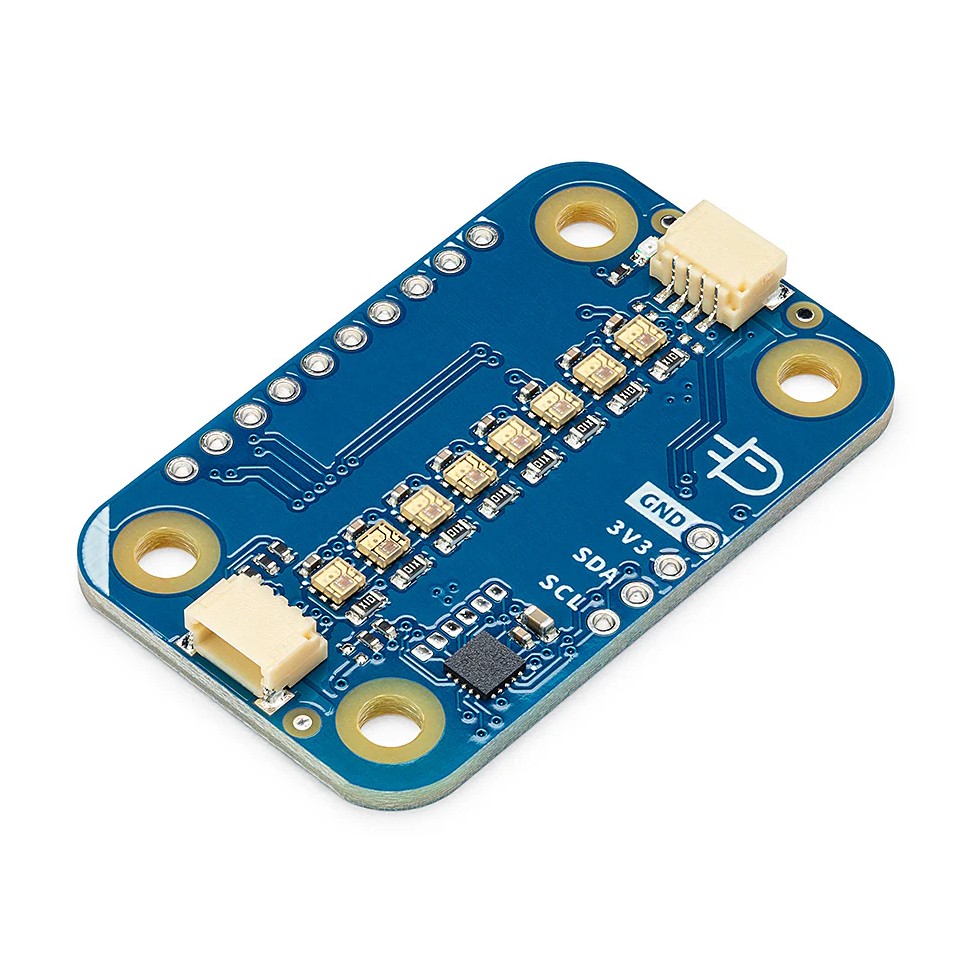

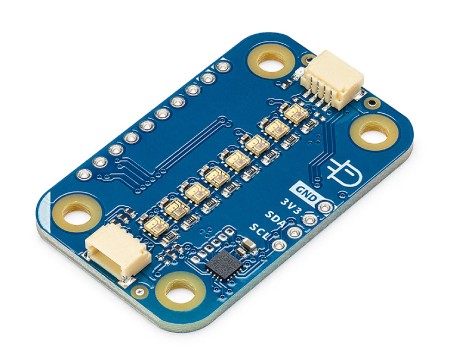

Arduino Modulino Pixels - moduł 8 diod LED RGB - Qwiic - ABX00109.

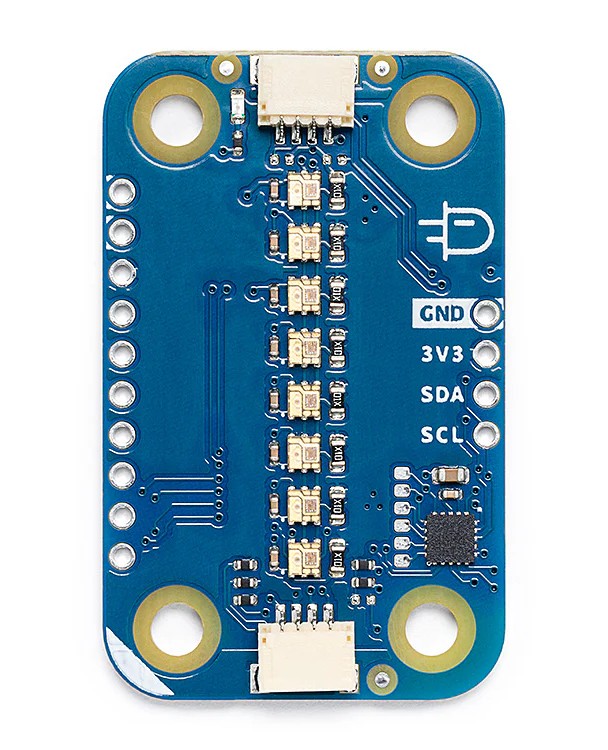

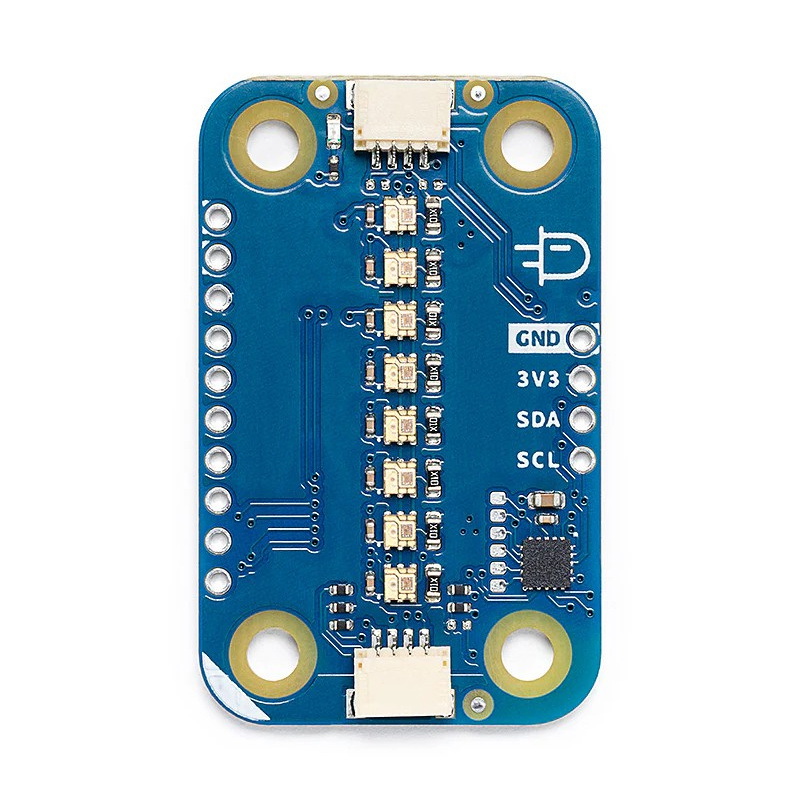

Moduł posiada 8 konfigurowalnych diod LED RGB LC8822-2020.
Główne cechy modułu
- 8 adresowalnych diod LED RGB (LC8822-2020): możliwość sterowania kolorem i jasnością każdej diody niezależnie
- Złącze Qwiic: szybkie połączenie z płytkami Arduino bez konieczności lutowania
- Komunikacja I2C: domyślny adres 0x6C z możliwością zmiany przez oprogramowanie
- Daisy-chain: możliwość łączenia wielu modułów w jednym układzie
- Mikrokontroler STM32: zarządza transmisją danych i synchronizacją LED
- Dołączony przewód Qwiic: gotowość do pracy od razu po wyjęciu z pudełka
- Gotowe szablony i biblioteki: dla Arduino IDE, Arduino Cloud i MicroPython
Dostępne złącza i łatwa integracja

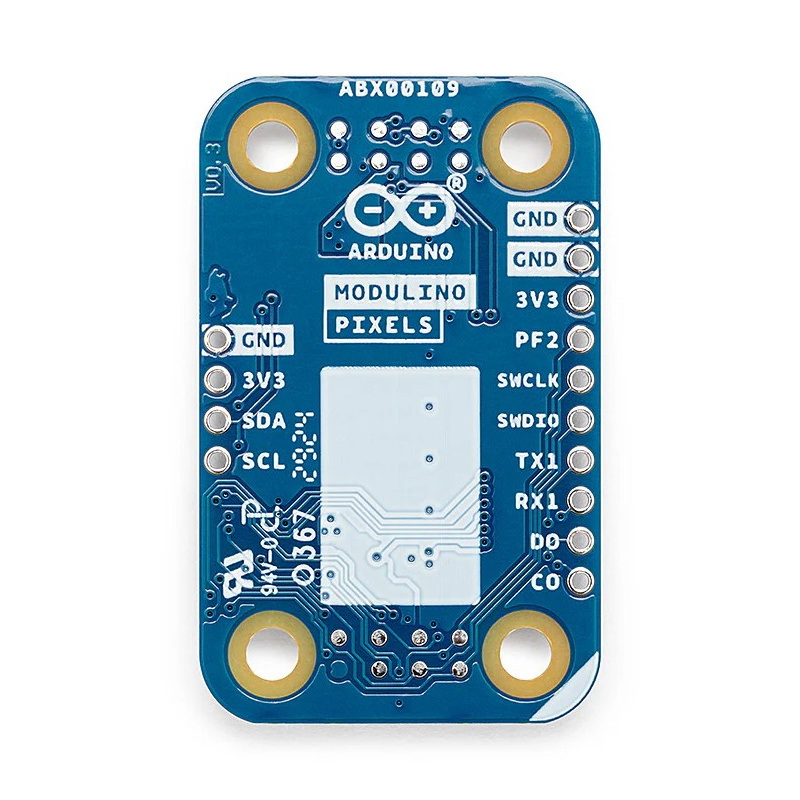

Modulino Pixels został wyposażony w standardowe złącze Qwiic, które umożliwia szybkie podłączenie modułu do kompatybilnych płytek Arduino, takich jak Uno R4 WiFi, Nano 33 IoT czy Nano RP2040. Komunikacja odbywa się za pomocą magistrali I2C, co pozwala na jednoczesne połączenie wielu modułów na jednej linii. Dodatkowo, dostępne są także lutowane wyprowadzenia pinów: GND, 3,3 V, SDA, SCL, które umożliwiają podłączenie modułu do układów prototypowych lub niestandardowych płytek głównych. Taka opcja znacznie zwiększa wszechstronność i pozwala na dostosowanie układu do bardziej zaawansowanych projektów.

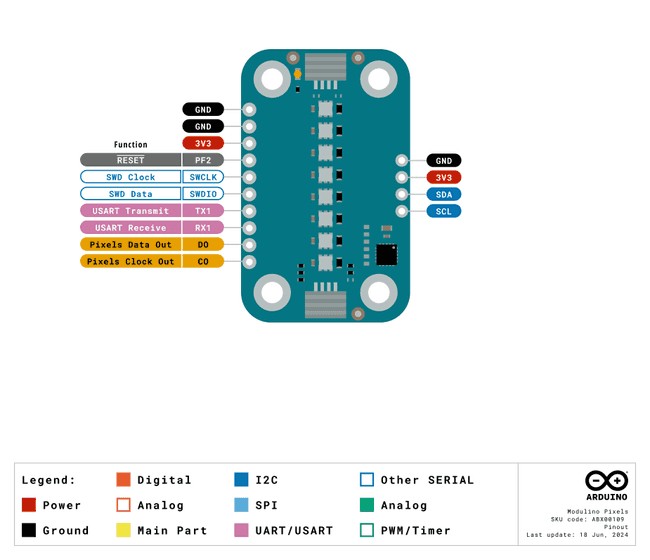

Schemat wyprowadzeń.
Moduł jest kompatybilny z Arduino Uno R4 WiFi lub dowolną płytką z interfejsem Qwiic.
Proste sterowanie i szeroka kompatybilność
Modulino Pixels jest w pełni kompatybilny z ekosystemem Arduino, zarówno w wersji klasycznej (IDE), jak i w Arduino Cloud. Obsługiwany przez dedykowaną bibliotekę Modulino, umożliwia precyzyjne sterowanie diodami - w tym ustawianie kolorów RGB, jasności i efektów świetlnych. Moduł wspiera również MicroPython, co czyni go doskonałym wyborem dla edukatorów i programistów pracujących w różnych środowiskach. Dostępność gotowych szkiców i szablonów znacznie przyspiesza proces wdrażania i eksperymentowania.
Zastosowania w praktyce
Modulino Pixels sprawdzi się w projektach wymagających wizualnego sprzężenia zwrotnego - od prostych animacji świetlnych, przez wskaźniki stanu systemu, aż po efektowne wizualizacje danych. Jest idealnym wyborem do zastosowań edukacyjnych, prototypowania IoT, a także projektów typu wearable czy interaktywnych instalacji świetlnych. Dzięki łatwej integracji i adresowalnym diodom, oferuje nieograniczone możliwości twórcze.
Specyfikacja techniczna modułu
- Mikrokontroler: STM32C011F4
- Diody LED: 8 x adresowalne RGB LC8822-2020
- Interfejs komunikacyjny: I2C (adres domyślny 0x6C, zmienny programowo)
- Złącza: Qwiic + wyprowadzenia lutownicze (GND, 3,3 V, SDA, SCL)
- Napięcie zasilania: 3,3 V
- Kompatybilność: UNO R4 WiFi, Nano 33 IoT, Nano RP2040 Connect, Nano ESP32, Nano BLE i inne
- Wymiary: 41 x 25,36 mm
- Masa: 3,8 g

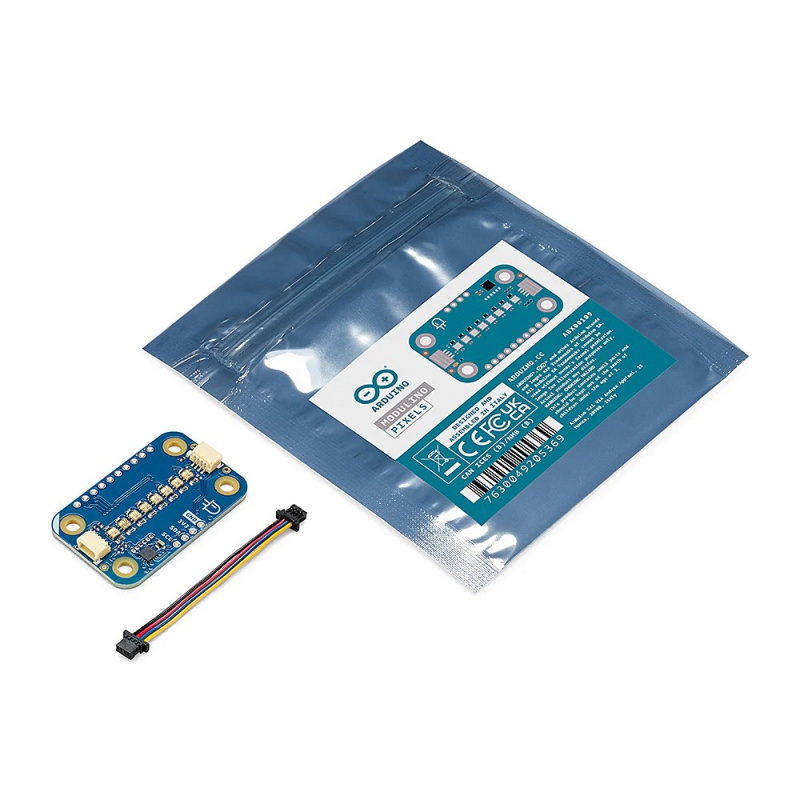

Zawartość zestawu
- Modulino Pixels ABX00109
- Przewód Qwiic 5 cm

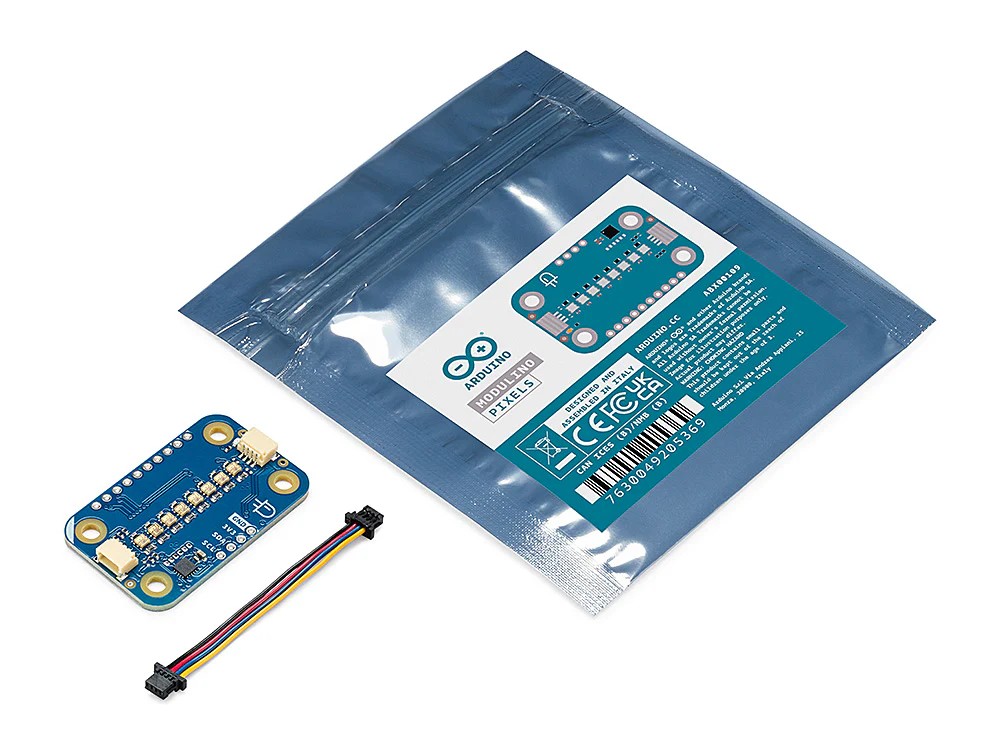

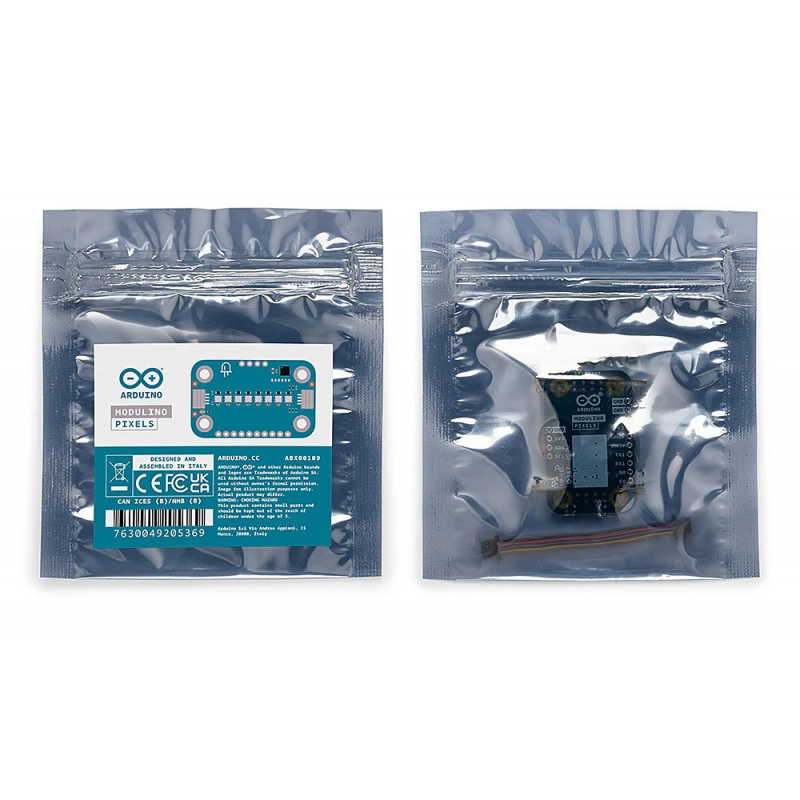

Elementy wchodzące w skład zestawu.
