Moduł z zegarem czasu rzeczywistego RTC PCF8523 - STEMMA QT / Qwiic - Adafruit 5189

Indeks: ADA-20176 EAN: 5904422348892
Moduł zegara czasu rzeczywistego (RTC) wyprodukowany przez Adafruit i wyposażony w układ PCF8523. To także kalendarz zoptymalizowany pod kątem niskiego zużycia energii. Dane są przesyłane szeregowo przez magistralę I2C z maksymalną szybkością transmisji do 1000 kbit/sModuł z zegarem czasu rzeczywistego RTC PCF8523 wyposażono także w gniazdo bateryjne. Dzięki baterii podtrzymywane jest zasilanie układu, nawet gdy główne zasilanie urządzenia zostanie przerwane.
Moduł z zegarem czasu rzeczywistego RTC PCF8523 - STEMMA QT / Qwiic - Adafruit 5189
29,90 zł
24,31 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Moduł z zegarem czasu rzeczywistego RTC PCF8523 - STEMMA QT / Qwiic - Adafruit 5189

Moduł zegara czasu rzeczywistego (RTC) wyprodukowany przez Adafruit i wyposażony w układ PCF8523. To także kalendarz zoptymalizowany pod kątem niskiego zużycia energii. Dane są przesyłane szeregowo przez magistralę I2C z maksymalną szybkością transmisji do 1000 kbit/sModuł z zegarem czasu rzeczywistego RTC PCF8523 wyposażono także w gniazdo bateryjne. Dzięki baterii podtrzymywane jest zasilanie układu, nawet gdy główne zasilanie urządzenia zostanie przerwane.

Zestaw nie zawiera baterii CR1220. Należy zakupić ją osobno.

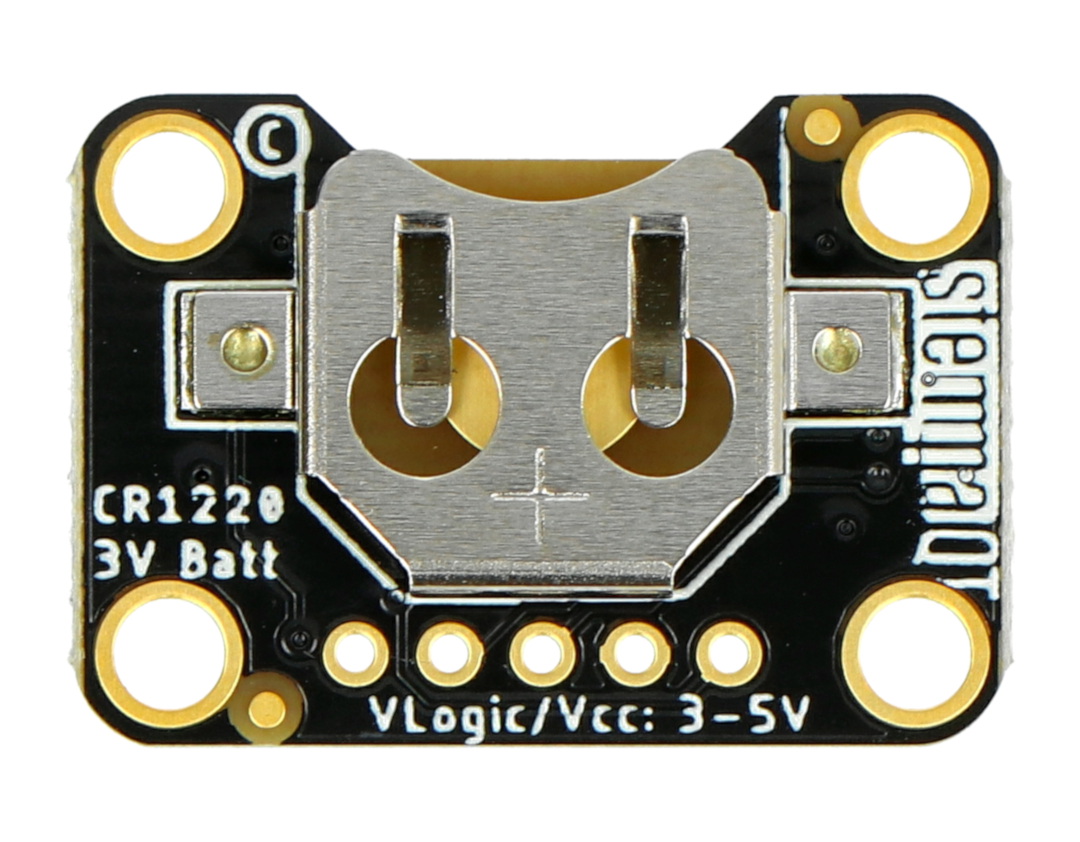

Moduł z zegarem czasu rzeczywistego RTC wyposażony w złącze bateryjne.

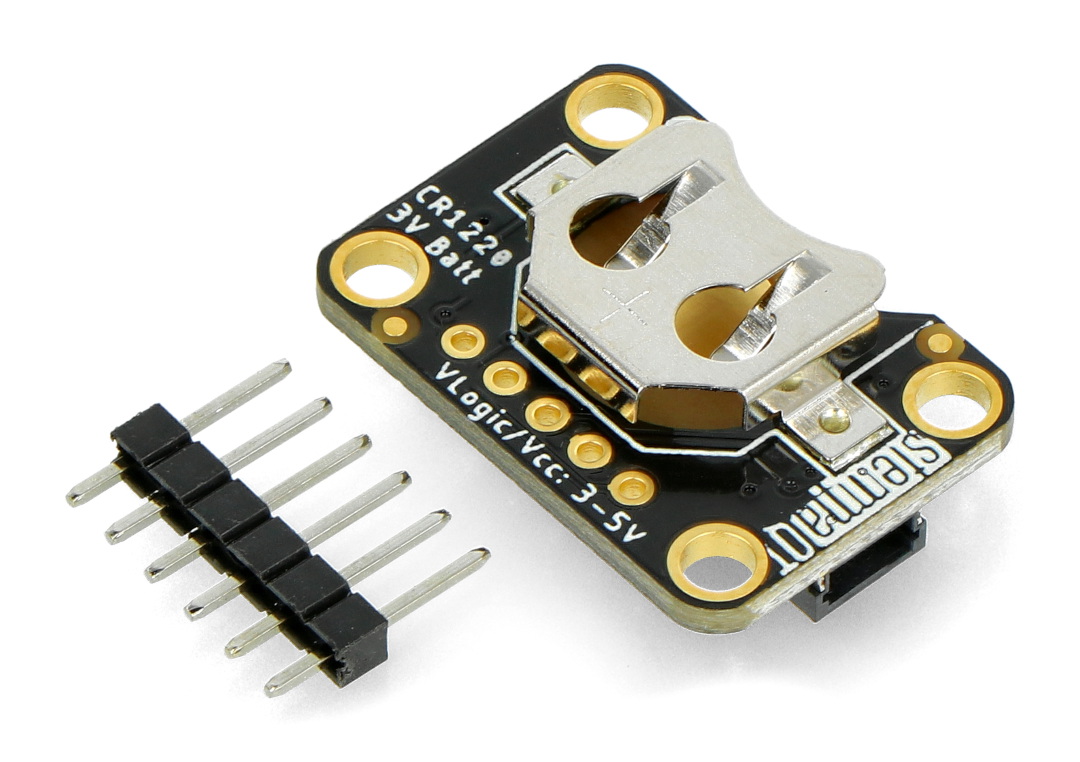

Moduł z zegarem czasu rzeczywistego RTC wyposażony w złącze bateryjne.

Cechy modułu od Adafruit

Moduł z zegarem czasu rzeczywistego RTC PCF8523 wyposażono w gniazdo bateryjne, dzięki czemu RTC zachowuje precyzję taktowania, nawet gdy główne zasilanie urządzenia zostanie przerwane. Moduł dostarcza informacje takie jak sekundy, minuty, godziny, dzień, tydzień, miesiąc i rok. Zegar działa w formacie 24-godzinnym lub 12-godzinnym ze wskaźnikiem AM / PM. Nie jest to jednak moduł wysoce precyzyjny - w ciągu jednego dnia pracy może osiągać opóźnienie  wynoszące maksymalnie 2 sekundy.

Aplikacje i sugerowane zastosowanie

  • Przypomnienie o wydarzeniu
  • Zewnętrzne źródło wybudzenia MCU

Opis wyprowadzeń modułu

  • VIN - zasilanie
  • GND - masa
  • SCL - linia danych I2C
  • SDA - linia zegarowa I2C

Producent udostępnia szczegółowy przewodnik użytkownika dla modułu RTC wraz z przykładowym kodem i instrukcjami podłączenia.

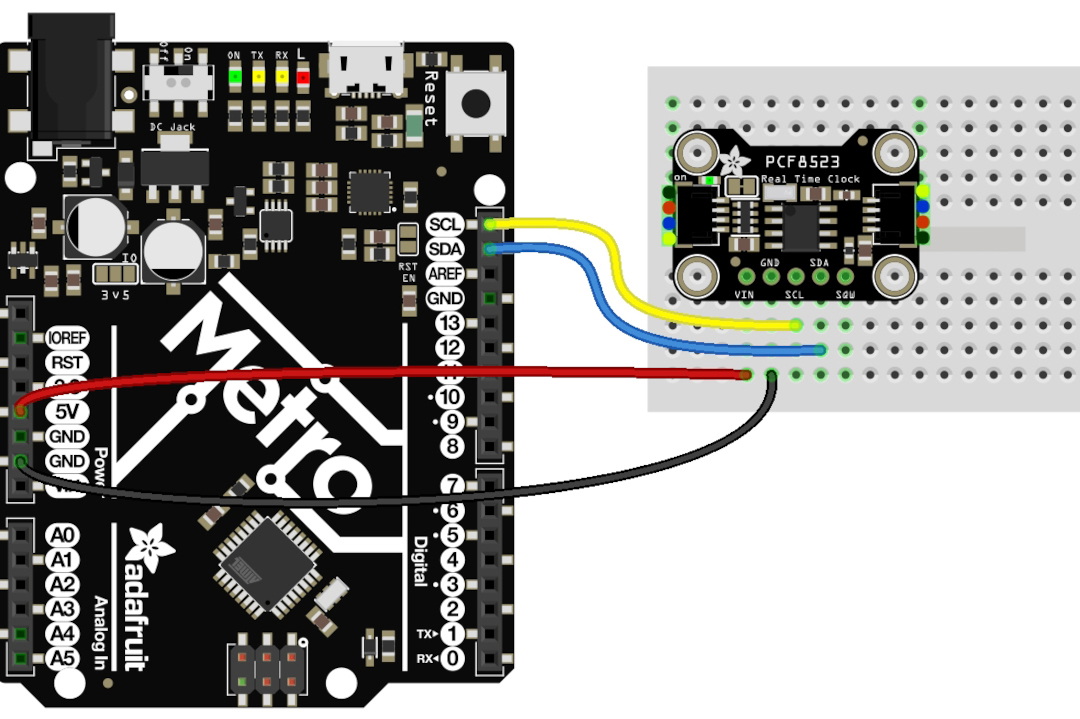

Przykład podłączenia do mikrokontrolera


Przykład podłączenia do płytki.

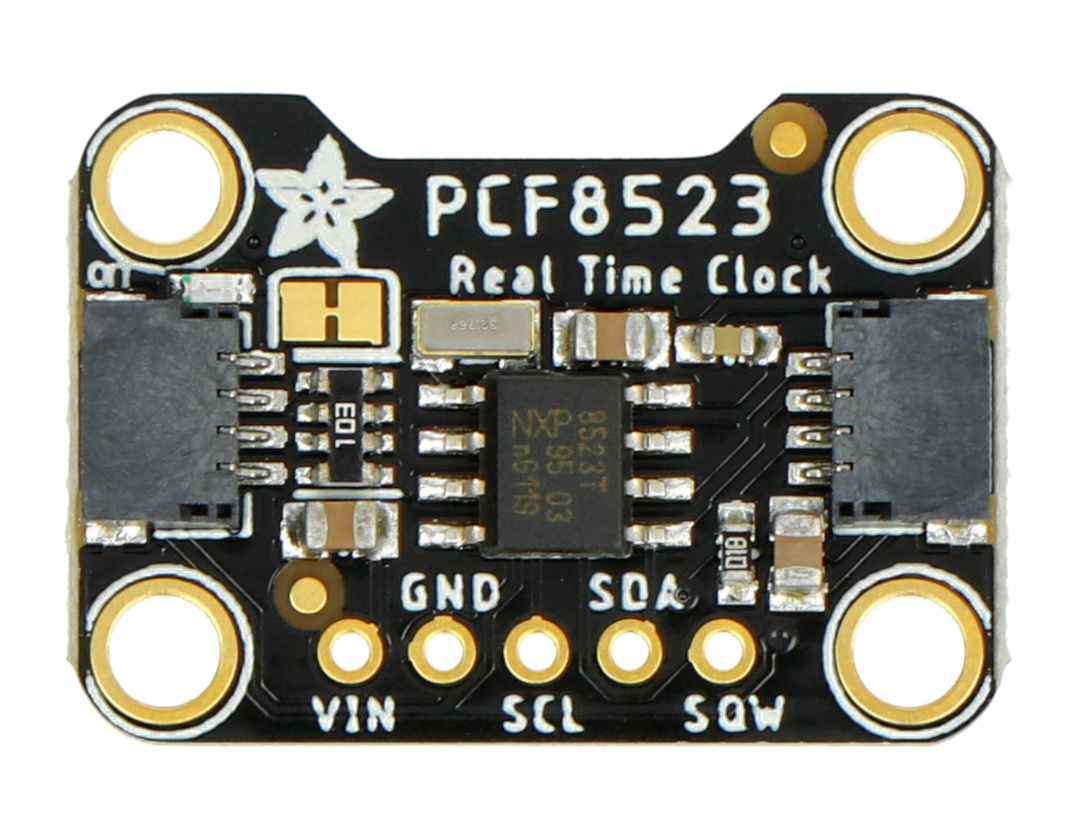

Moduł z zegarem czasu rzeczywistego RTC PCF8523.

Moduł z zegarem czasu rzeczywistego RTC PCF8523.

Specyfikacja modułu RTC

  • Napięcie zasilania: od 3 V do 5 V
  • Interfejs komunikacyjny: magistrala I2C
  • Adres I2C: 0x68
  • Rozdzielczość danych: od sekund do lat
  • Rozmiar produktu: 22,5 x 21 mm

Zawartość zestawu

  • Moduł z zegarem czasu rzeczywistego RTC PCF8523 - STEMMA QT / Qwiic - 1 szt.
  • Listwa goldpin raster 2,544 mm do samodzielnego wlutowania - 1 szt.
Moduł - typ RTC
Szerokość opakowania 7.6 cm
Wysokość opakowania 12 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.004 kg
