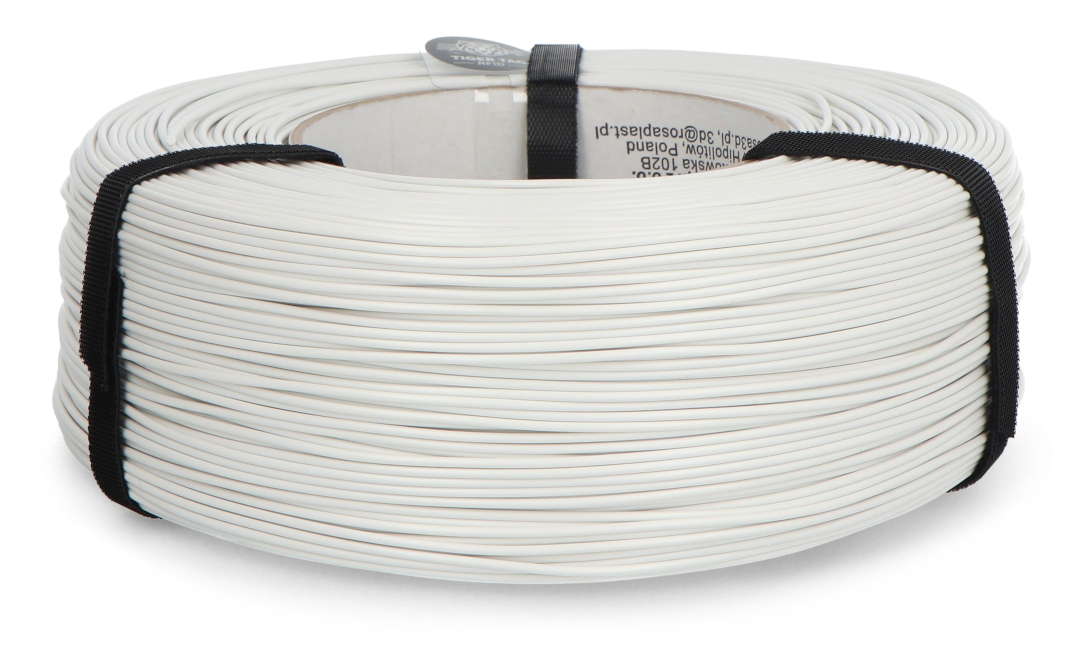

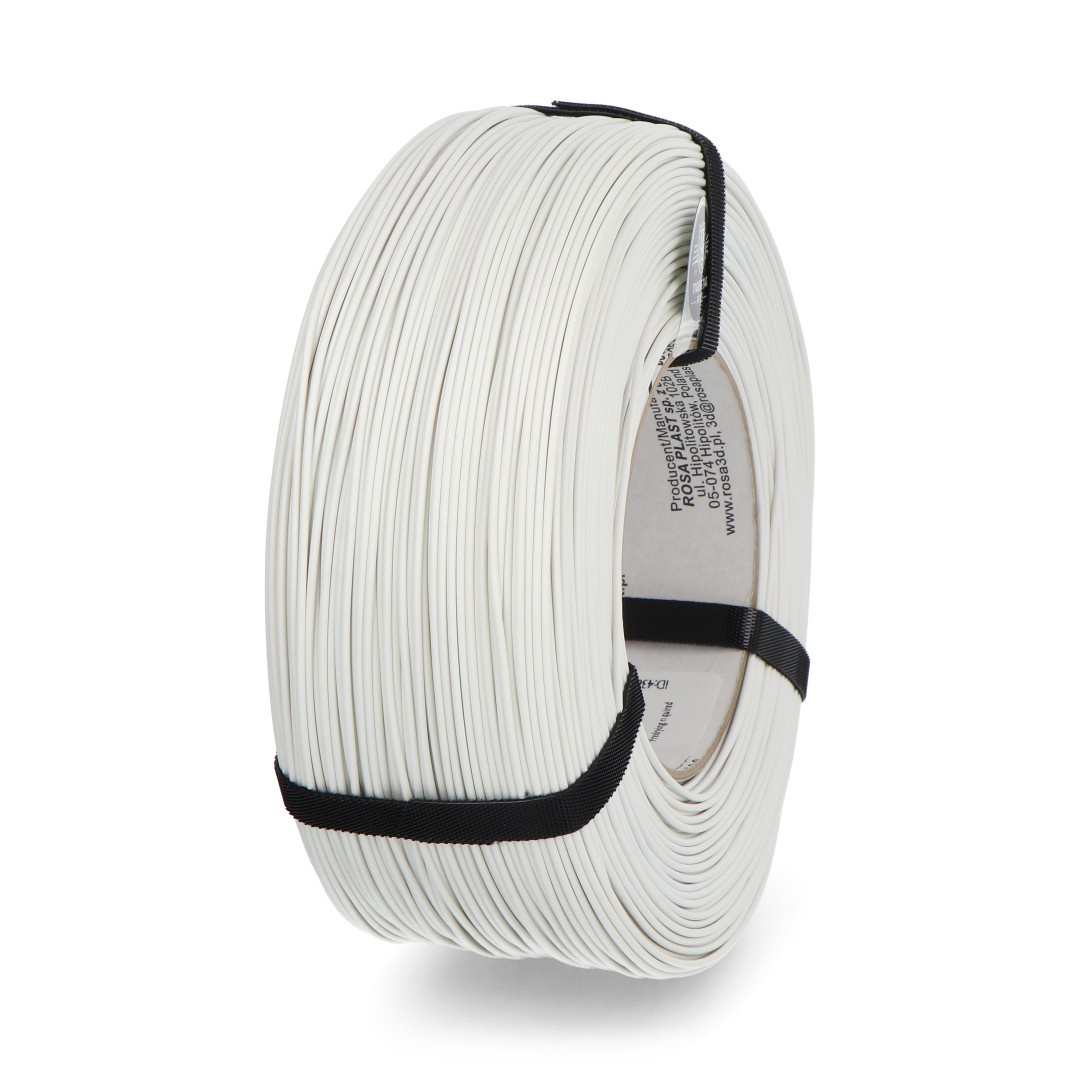

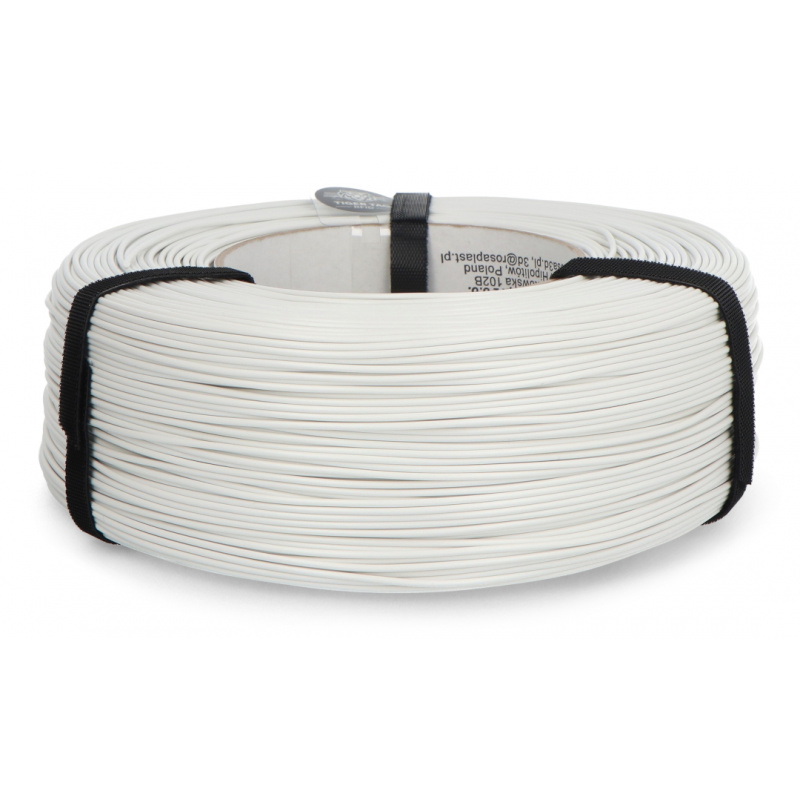

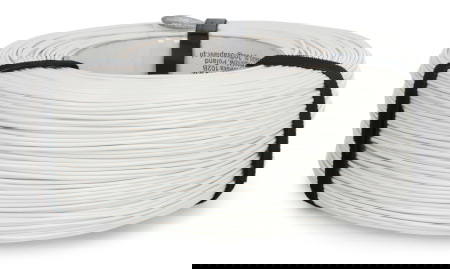

Opis produktu: Filament Rosa3D Refill ASA 1,75 mm 1 kg - White
Filament ASA w kolorze białym, którego producentem jest Rosa3D. W trakcie druku wykazuje ograniczony stopień skurczu, powstające opary są mniej odczuwalne niż przypadku korzystania z tradycyjnego ABS. Główną cechą termoplastu ASA jest duża odporność na promieniowanie UV, ciepło i wilgoć. Może być stosowany w warunkach zewnętrznych, narażonych na zmienne warunki atmosferyczne. Średnica filamentu wynosi 1,75 mm. Masa materiału nawiniętego na szpule to 1 kg .
W naszej ofercie filamentów znajdziesz także inne materiały oraz kolory.
Filamenty stosowane w druku 3D.
Dodatkowe informacje dotyczące ASA
- Filament ASA (akrylonitryl - styren - akryl) jest tworzywem o dużej odporności promieniowanie UV, wilgoć i ciepło. Może być stosowany w warunkach zmiennych warunków pogodowych
- ASA ma mniejszy skurcz niż popularny ABS. W trakcie drukowania wydziela również mniej dokuczliwe opary
- Termoplast nie wykazuje oznak deformacji do temperatury ok. 94°C
- Materiał ASA jest często stosowany w przemyśle motoryzacyjnym i morskim. Elementy wykonywane z tego termoplastu to np. obudowy lusterek i czujników, pokrywy, osłony chłodnic
- Adhezję pierwszej warstwy można ulepszyć stosując niewielką ilość tworzywa ASA rozpuszczonego w acetonie
- W przypadku tego materiału zalecany jest druk w zamkniętej komorze
| Temperatura głowicy | Od 220°C do 250°C |
| Temperatura stołu | Od 90°C do 110°C |
|
Ze względu na różnice konstrukcyjne drukarek powyższe dane należy potraktować jako wskazówki, a odpowiednie wartości należy wyznaczyć eksperymentalnie. |
Filament Rosa3D Refill ASA 1,75 mm 1 kg - White.
Specyfikacja techniczna filamentu ASA
| Parametr | Zakres |
|---|---|
| Tolerancja wymiarowa filamentu | +/- 0,05 mm |
| Tolerancja wymiarowa owalu | +/- 0,02 mm |
| Gęstość | 1,07 g/cm3 |
| Wytrzymałość na rozciąganie (zerwanie) | 40 MPa (ASTM D638) |
| Moduł sprężystości | 1725 MPa (ASTM D638) |
| Udarność Izoda (z karbem) | 40 kg x cm / cm (ASTM 256) |
| Temperatura mięknienia wg Vicata | 94°C (ASTM D1525) |
| Zapach | wyczuwalny, nieintensywny |
| Pakowanie próżniowe | Tak |
| Pochłaniacz wilgoci | Tak |
| Masa produktu | 1 kg |
