Indeks: SEE-29645

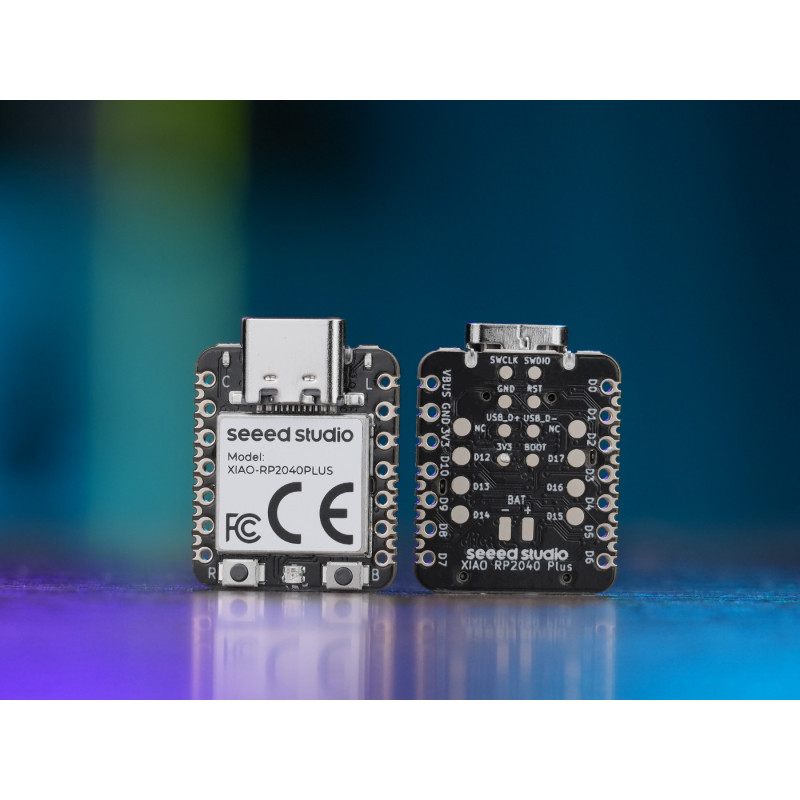

Seeed Xiao RP2040 Plus - 26 GPIO/ładowanie Li-ion - Arduino/MicroPython - Seeedstudio 100059977

XIAO RP2040 z 26 wyprowadzeniami zamiast 11 w wersji standardowej i układem ładowania akumulatora: ten sam układ Raspberry Pi RP2040 w rozmiarze 21 x 17,8 mm i z padami SMD na spodzie.

  • 15 dodatkowych padów SMD na spodzie płytki
  • Ładowanie akumulatora Li-ion przez USB typu C
  • Arduino, MicroPython, CircuitPython i Rust
Cena:
Cena netto:

Akcesoria Skompletuj zestaw

Ilość

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

RP2040 z większą liczbą wyprowadzeń i zasilaniem z akumulatora

Seeed Studio XIAO RP2040 Plus to płytka z mikrokontrolerem Raspberry Pi RP2040, która przy wymiarach zaledwie 21 x 17,8 mm oferuje 26 wyprowadzeń cyfrowych zamiast 11 w standardowym XIAO RP2040 i ma wbudowany układ ładowania akumulatora Li-ion. Każde z tych wyprowadzeń obsługuje PWM, czyli modulację szerokości impulsów, którą regulujesz np. jasność diod i prędkość silników, a 4 z nich działają jako wejścia analogowe.

Układ ma dwa rdzenie Cortex-M0+ taktowane do 133 MHz, 264 KB SRAM i 2 MB flash, tak jak standardowy XIAO RP2040. Program napiszesz w Arduino, MicroPythonie, CircuitPythonie, TinyGo, Ruście albo C/C++, a złącze USB typu C służy do zasilania i wgrywania kodu.

Seeed Xiao RP2040 Plus - 26 GPIO/ładowanie Li-ion - Arduino/MicroPython - Seeedstudio 100059977

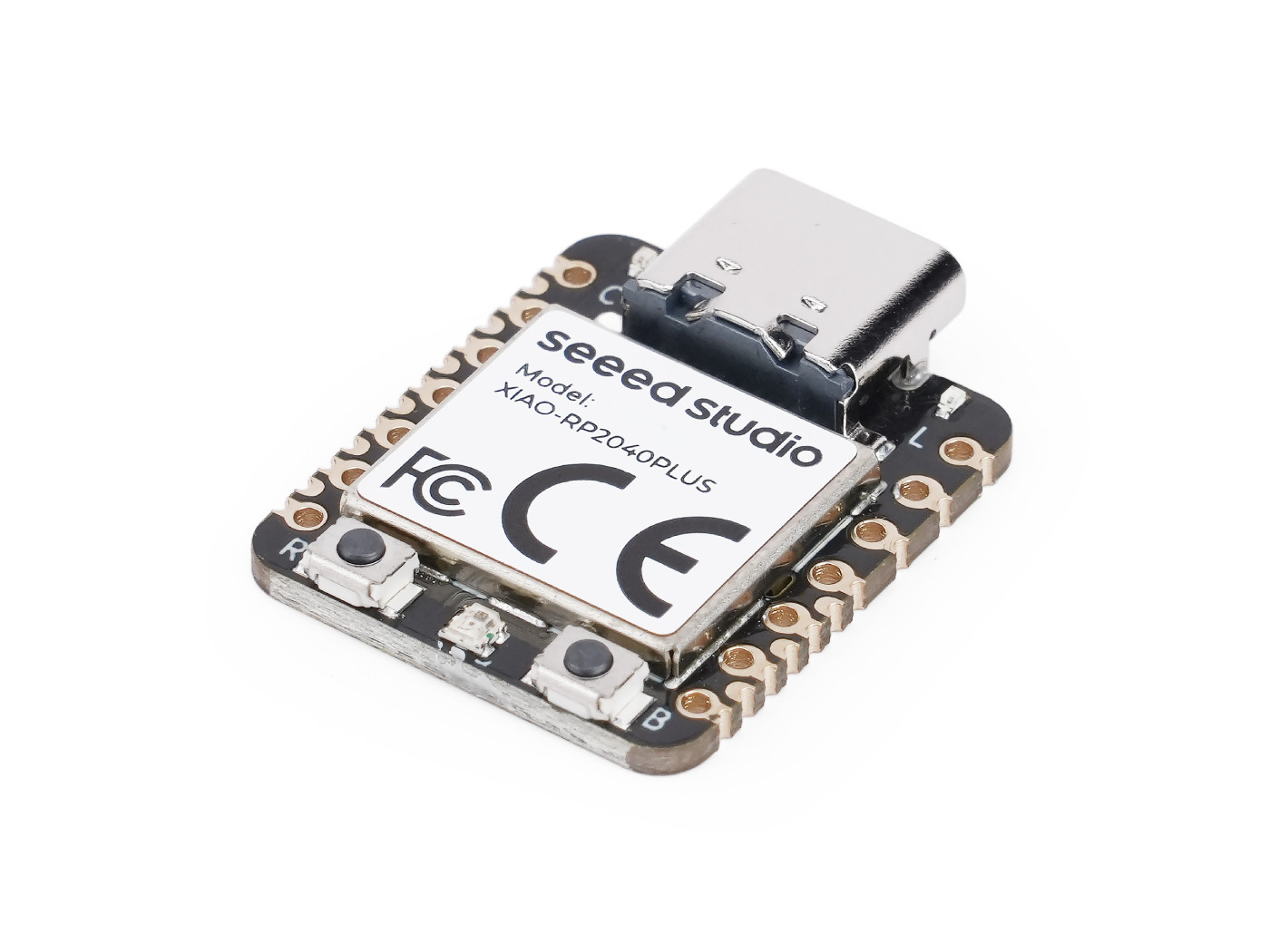

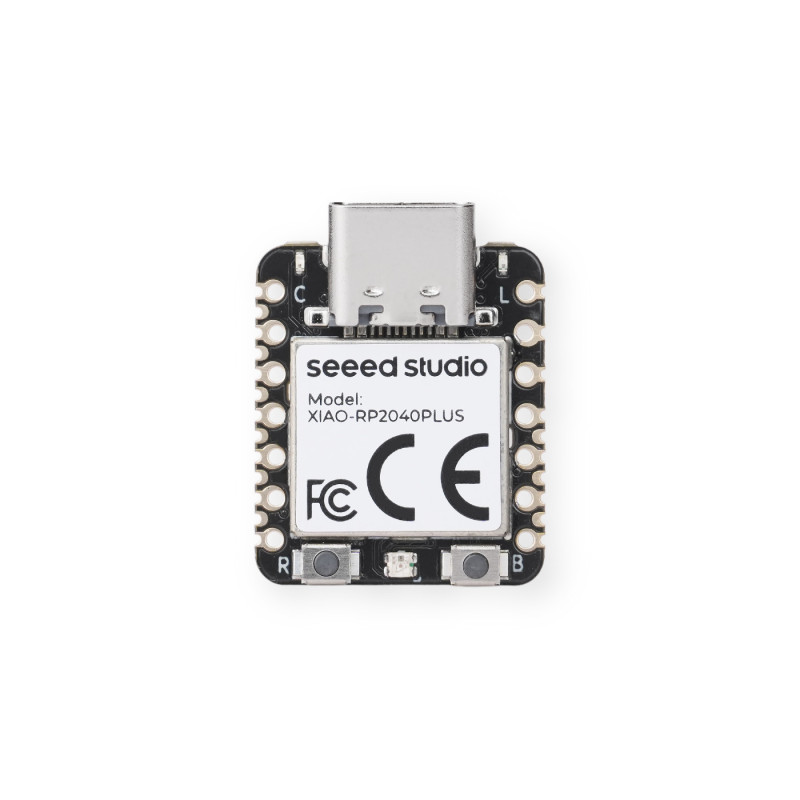

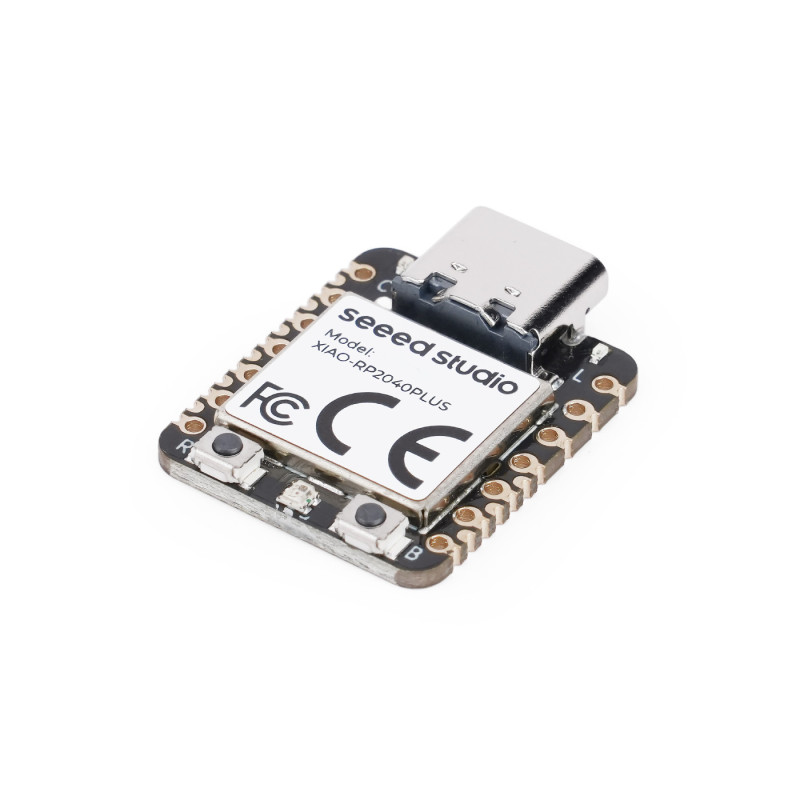

Seeed Studio XIAO RP2040 Plus - widok z góry

26

wyprowadzeń GPIO cyfrowych z PWM (standardowy XIAO RP2040: 11)

Li-ion

ładowanie akumulatora 3,7 V przez USB typu C

2 x 133 MHz

dwa rdzenie Cortex-M0+ w układzie RP2040

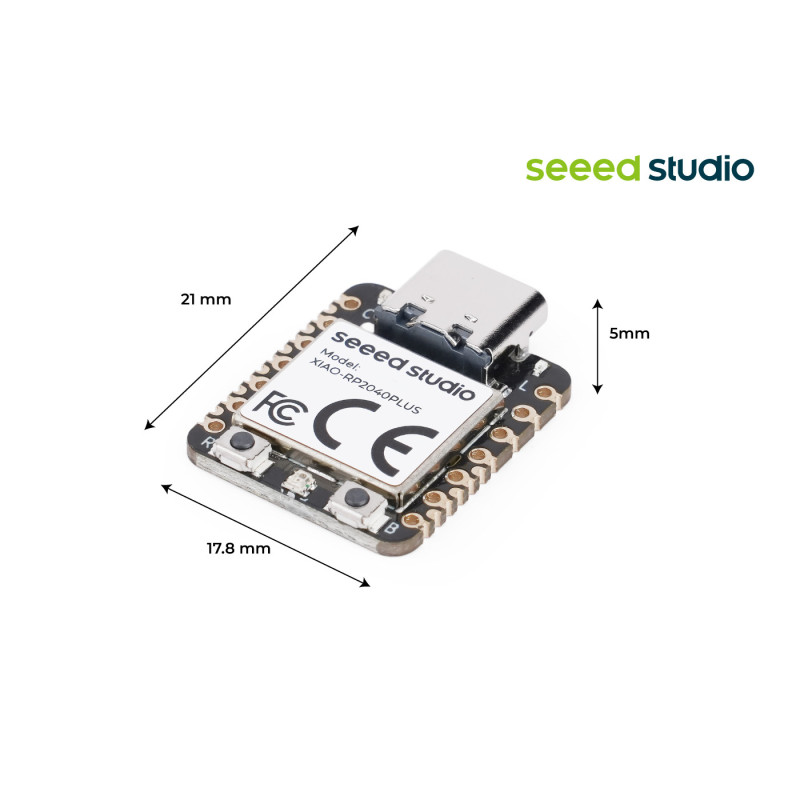

21 x 17,8 mm

wymiary płytki, takie jak w każdym XIAO

Seeed Xiao RP2040 Plus - 26 GPIO/ładowanie Li-ion - Arduino/MicroPython - Seeedstudio 100059977

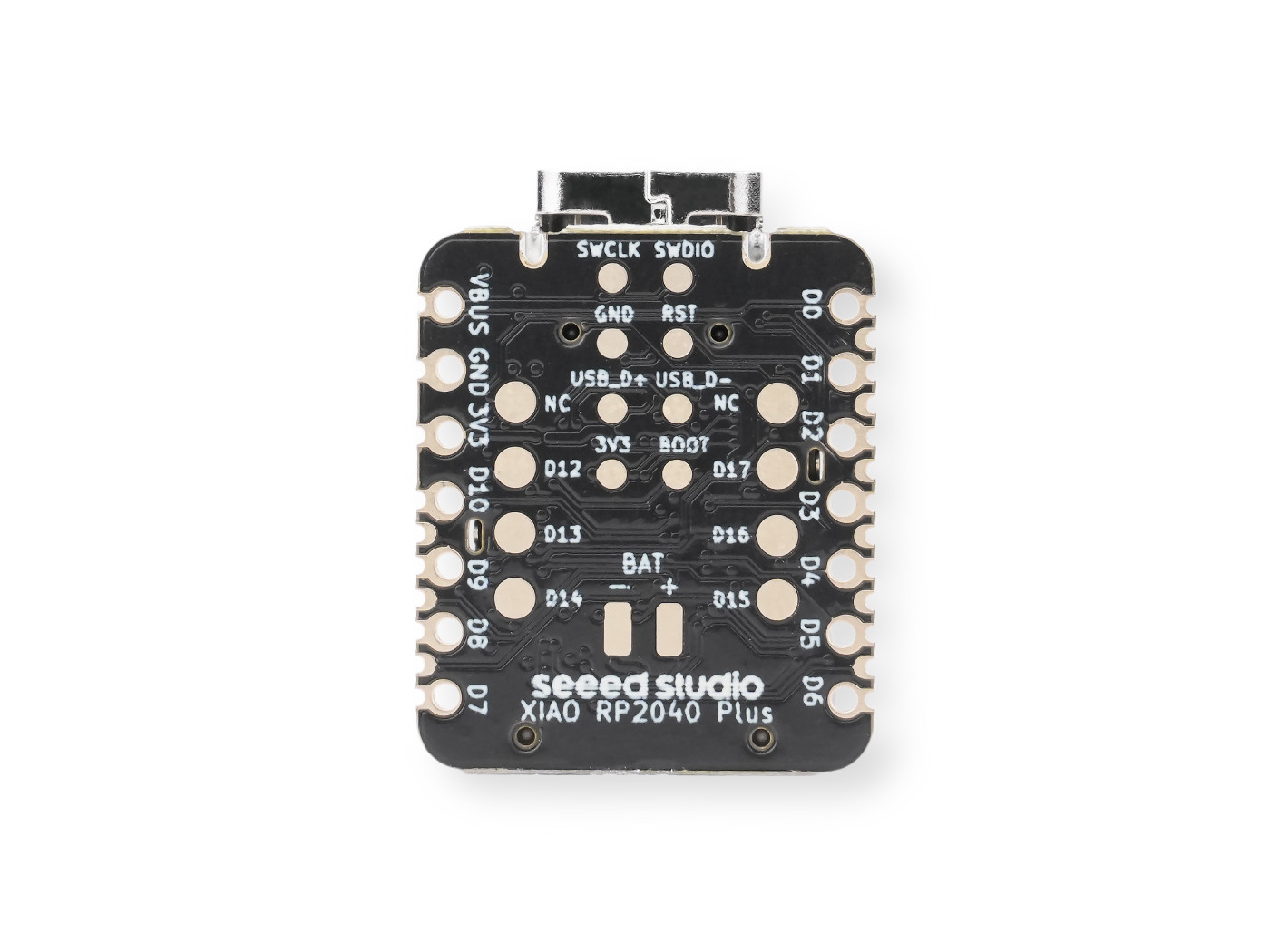

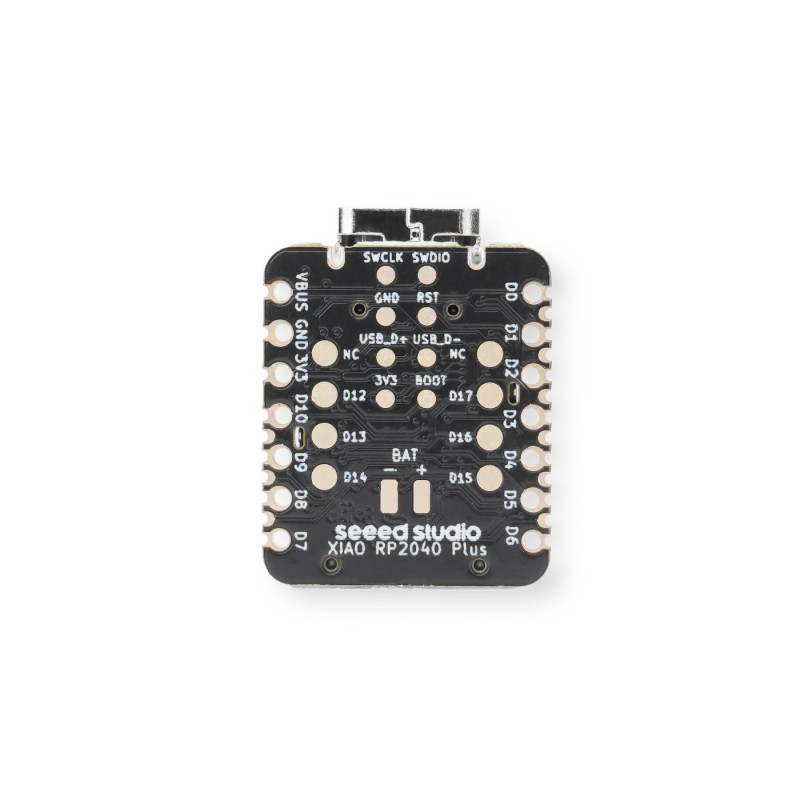

Seeed Studio XIAO RP2040 Plus - widok spodu z padami lutowniczymi

Co dodaje wersja Plus

Z przodu płytka ma ten sam 14-pinowy układ XIAO o rastrze 2,54 mm, więc pasuje do płytki stykowej i nakładek takich jak XIAO Expansion Board czy Grove Shield for XIAO. Na spodzie i bokach jest 15 dodatkowych padów SMD o rastrze 1,27 mm, czyli pól lutowniczych, przez które przylutujesz XIAO bezpośrednio do własnej płytki PCB, np. w gotowym urządzeniu.

Przez nowe pady masz dostęp do drugiej magistrali I2C, sygnałów USB D+ i D- oraz wyprowadzeń akumulatora BAT+, BAT- i BAT_EN. Układ zarządzania zasilaniem (PMIC) ładuje akumulator z USB, dioda pokazuje ładowanie, a zabezpieczenie nie pozwala, żeby prąd z linii 3V3 płynął z powrotem do akumulatora, co chroni ogniwo przed uszkodzeniem.

Botland jest oficjalnym dystrybutorem rozwiązań dla elektroniki i robotyki firmy Seeedstudio. Setki gotowych do użycia urządzeń oraz podzespołów i modułów są dostępne od ręki lub na Twoje zamówienie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Seeedstudio są oryginalne.

Dobry wybór dla Ciebie?

Dobry wybór, jeśli:

  • potrzebujesz więcej niż 11 wyprowadzeń w module wielkości XIAO
  • budujesz urządzenie zasilane z akumulatora Li-ion i chcesz go ładować przez USB
  • projektujesz własną płytkę PCB, na którą XIAO przylutujesz jako gotowy moduł

Rozważ inną opcję, jeśli:

XIAO RP2040 Plus a standardowy XIAO RP2040

XIAO RP2040 PlusXIAO RP2040
Wyprowadzenia GPIO2611
Interfejsy2 x I2C, UART, SPII2C, UART, SPI
Dodatkowe pady SMD 1,27 mm na spodzie15brak
Ładowanie akumulatora Li-iontaknie
Zobaczta stronaXIAO RP2040

Ciekawostka

Ten sam procesor, więcej wyprowadzeń

Obie płytki XIAO RP2040 mają ten sam układ Raspberry Pi RP2040, 264 KB SRAM i 2 MB flash. Dają więc tę samą wydajność i korzystają z tych samych bibliotek, a wersja Plus różni się wyprowadzeniami i obsługą akumulatora.

Źródło: Seeed Studio Wiki: XIAO RP2040

Najczęstsze pytania

Jak wejść w tryb bootloadera?

Przytrzymaj przycisk B (Boot) i podłącz płytkę do komputera. W systemie pojawi się dysk, a płytka czeka na nowy program, także wtedy, gdy wcześniejsze wgrywanie się nie udało albo program zablokował port USB.

Jak odczytać napięcie akumulatora?

Ustaw GPIO24 (BAT_EN) w stan wysoki, odczytaj wejście A3 (GPIO29) i pomnóż wynik przez 2. Po pomiarze wyłącz BAT_EN, żeby nie tracić energii. Gdy BAT_EN jest włączony, A3 nie działa jako zwykłe wejście analogowe.

Dlaczego dioda świeci, gdy ustawiam na pinie stan niski?

Diody użytkownika w XIAO RP2040 są włączane stanem niskim, odwrotnie niż w płytkach Arduino. Dlatego w programie stan LOW zapala diodę, a stan HIGH ją gasi.

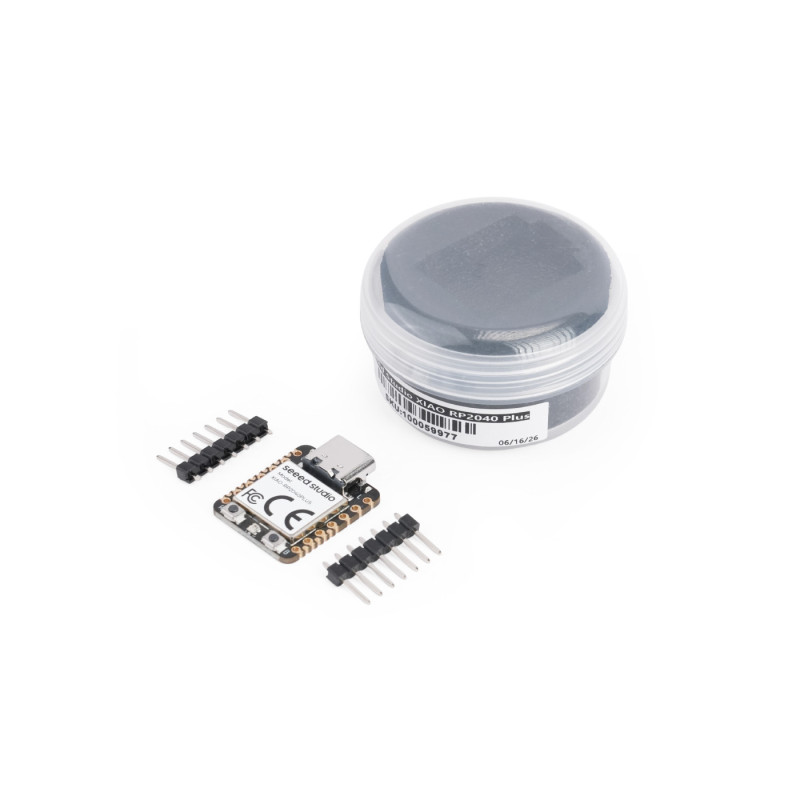

Zawartość zestawu

  • 1 x Płytka Seeed Studio XIAO RP2040 Plus
  • 2 x Listwy goldpin 7-pinowe

Listwy goldpin nie są przylutowane.

Specyfikacja techniczna

ParametrWartość
MikrokontrolerRaspberry Pi RP2040, 2 rdzenie Arm Cortex-M0+ do 133 MHz, bloki PIO
Pamięć264 KB SRAM, 2 MB flash
Łączność bezprzewodowabrak
Wyprowadzenia29 GPIO: 14-pinowy układ XIAO i 15 dodatkowych padów SMD; 26 wyprowadzeń cyfrowych
PWM26 wyprowadzeń
Wejścia analogowe4 (A3 współdzielone z pomiarem napięcia akumulatora)
Interfejsy2 x I2C, UART, SPI, pady SWD, pady USB D+/D-
Na płytcedioda użytkownika, dioda ładowania, dioda RGB WS2812B, przyciski Reset i Boot
Zarządzanie akumulatoremukład ładowania Li-ion SGM40567, zabezpieczenie BAT-3V3, pomiar napięcia akumulatora
ZasilanieUSB typu C 5 V; akumulator Li-ion 3,7 V przez pady BAT
Złącze USBUSB typu C (USB 1.1 Full-Speed)
OprogramowanieArduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Rust, Zephyr, C/C++ SDK
Temperatura pracyod -20°C do 70°C
Wymiary21 x 17,8 x 5 mm
Kod producenta100059977
ProducentSeeed Studio
Nazwa Wartość
UC - Mikrokontroler RP2040
UC - Rdzeń ARM Cortex-M0+
UC - Pamięć Flash 2 MB
UC - Pamięć RAM 264 kB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 26
UC - wejścia analog. 4
UC - Taktowanie 133 MHz
UC - Przetwornik AC 12-bitów
UC - Interfejs USB USB C
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
Waga 0,01 kg
