Opis produktu: Feather RP2350 - płytka z mikrokontrolerem RP2350 i złączem HSTX - Adafruit 6000
Feather RP2350 HSTX od Adafruit to płytka z mikrokontrolerem RP2350 od Raspberry Pi, oferująca ogromne możliwości obliczeniowe w kompaktowym formacie. Dzięki obsłudze dwóch rdzeni M33, 520 kB SRAM i wsparciu dla CircuitPython, MicroPython, Arduino IDE oraz C/C++, płytka umożliwia budowę zaawansowanych aplikacji przy niskim poborze mocy. Innowacyjne wyjście HSTX pozwala na transmisję danych w trybie różnicowym (np. DVI) bez potrzeby nadmiernego podkręcania zegara. Zintegrowany port USB typu C, ładowarka Li-Pol, wsparcie dla debugowania SWD oraz RGB NeoPixel czynią Feather RP2350 idealnym wyborem dla nowoczesnych twórców elektroniki.

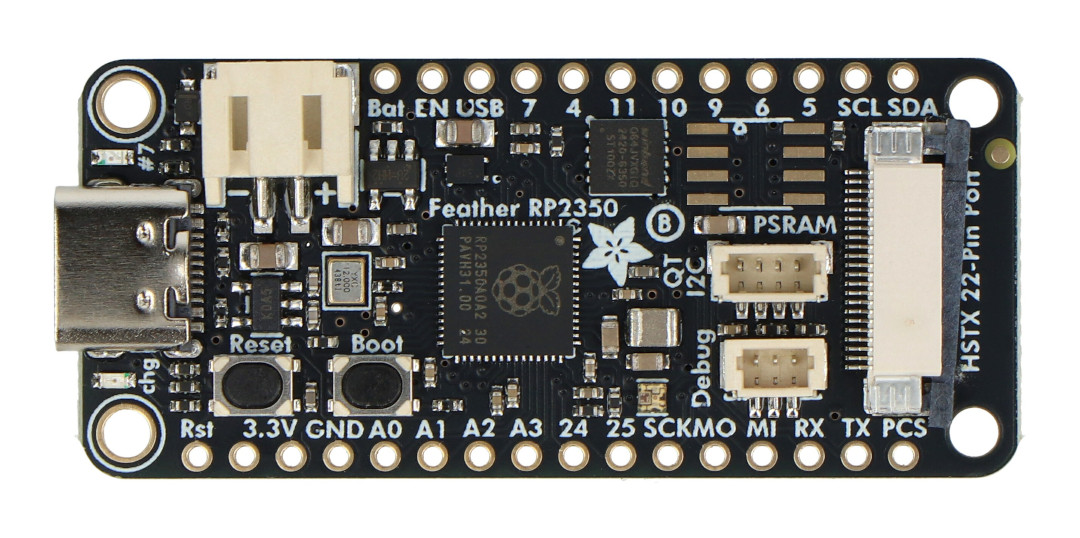

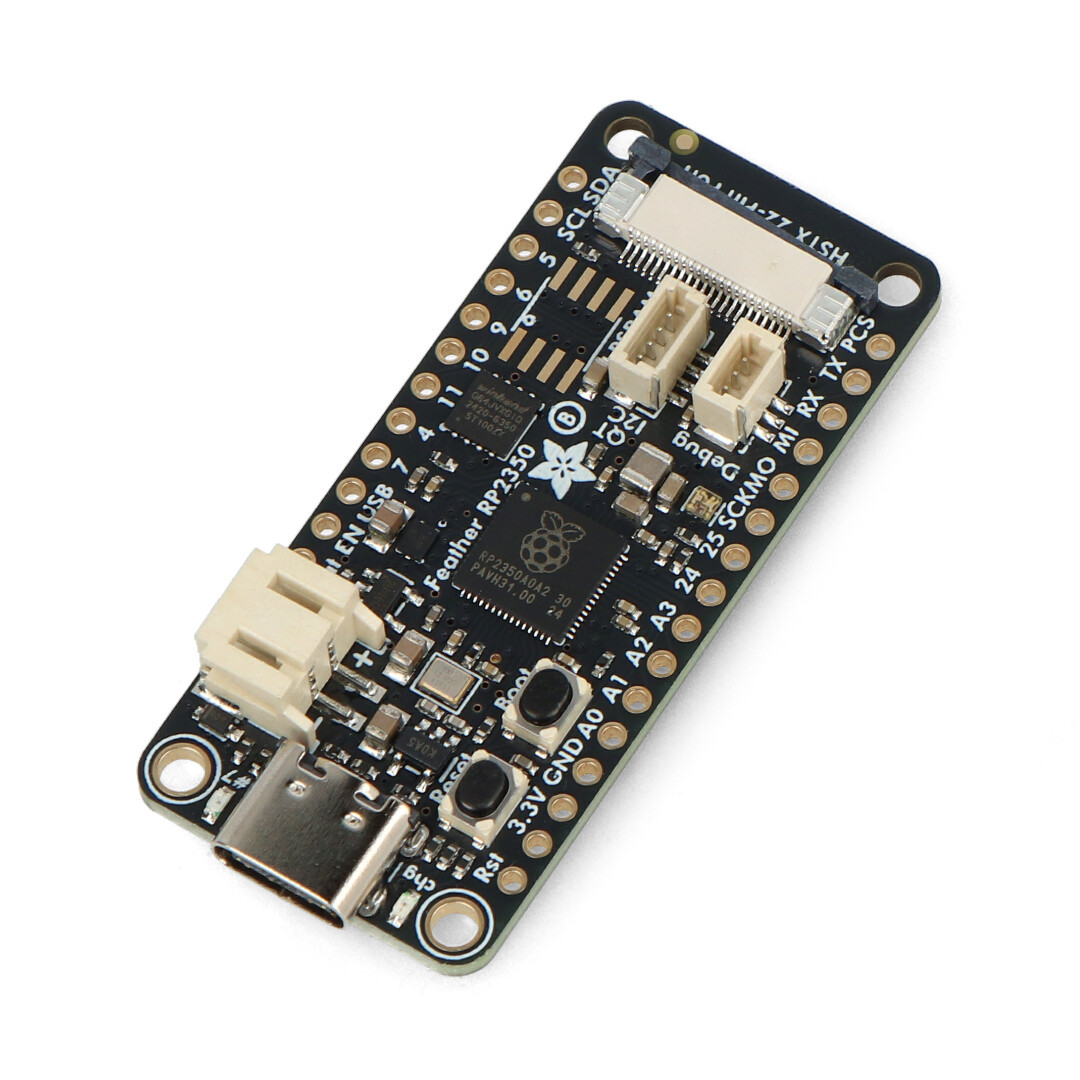

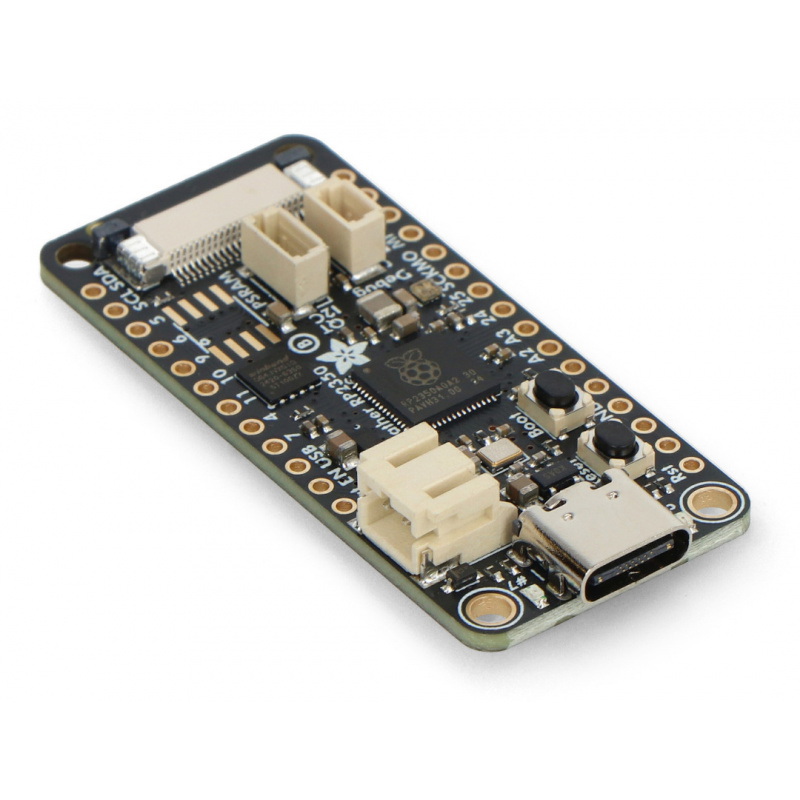

Feather RP2350 - płytka z mikrokontrolerem RP2350 i złączem HSTX - Adafruit 6000.

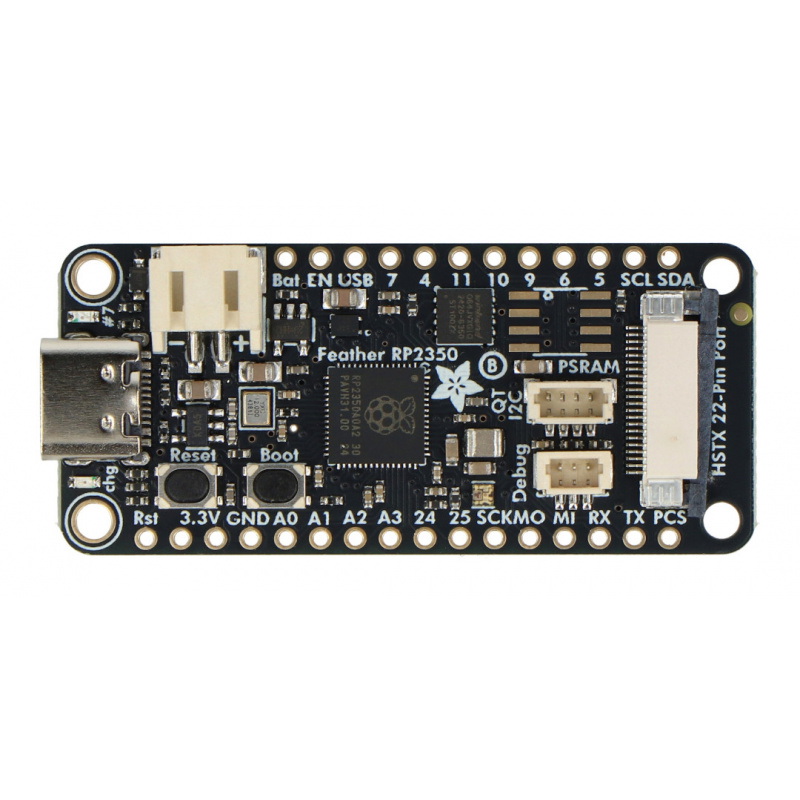

Płytka posiada wbudowane złącze HSTX.
Główne cechy Feather RP2350
- Nowoczesny mikrokontroler RP2350: dwa rdzenie ARM Cortex M33 o taktowaniu 150 MHz z obsługą FPU
- Obsługa języków programowania: CircuitPython, MicroPython, Arduino, C/C++
- 8 MB pamięci SPI Flash: dla kodu i plików użytkownika
- 520 kB pamięci SRAM: dwukrotnie więcej niż w RP2040, idealne dla aplikacji wymagających buforów
- Złącze HSTX: 22 piny, 4 linie różnicowe do transmisji sygnałów wideo lub szybkiej komunikacji
- 24 kanały PWM: sterowanie diodami, serwami i silnikami
- 4 przetworniki ADC 12-bit: jeden więcej niż w Pico 2
- Złącze STEMMA QT: kompatybilne z Qwiic i Grove, umożliwia szybkie podłączanie modułów I2C
- Ładowarka Li-Pol 200 mA+ z diodą sygnalizacyjną ładowania: w przypadku korzystania z baterii nieładowalnych ładowarkę można wyłączyć, przecinając zworkę z tyłu płytki
- Wbudowany RGB NeoPixel: pełnokolorowa dioda RGB dla sygnalizacji stanu
Wyprowadzenia i złącza płytki Feather RP2350
Płytka oferuje 29 pinów GPIO, z czego 21 znajduje się na standardowym złączu Feather, a 8 kolejnych na złączu HSTX. Każdy pin posiada wiele funkcji alternatywnych, w tym PWM, UART, I2C oraz SPI. Analogowe wejścia A0-A3 wykorzystują 12-bitowe przetworniki ADC. Złącze STEMMA QT (JST SH 4-pin) zapewnia prostą integrację z czujnikami I2C bez konieczności lutowania. Port USB typu C służy zarówno do zasilania, jak i programowania, a złącze SWD (3-pin JST SH) umożliwia debugowanie. Dostępne są także wyjścia BAT, USB oraz 3,3 V z możliwością monitorowania stanu akumulatora przez dzielnik rezystorowy.

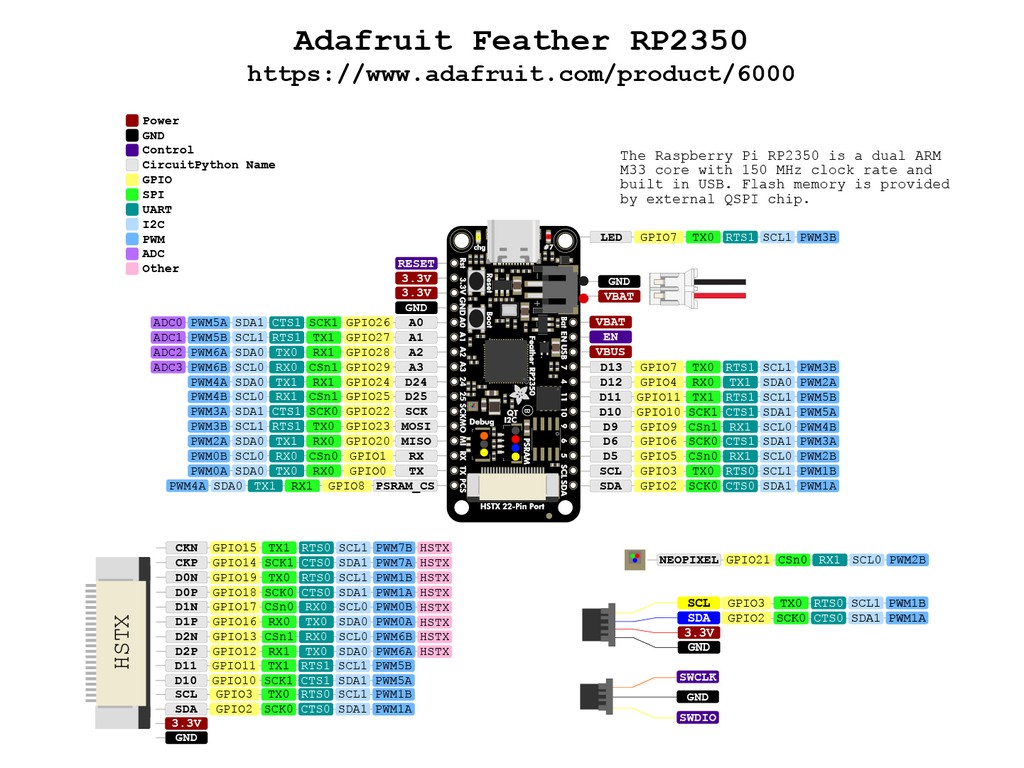

Schemat wyprowadzeń.

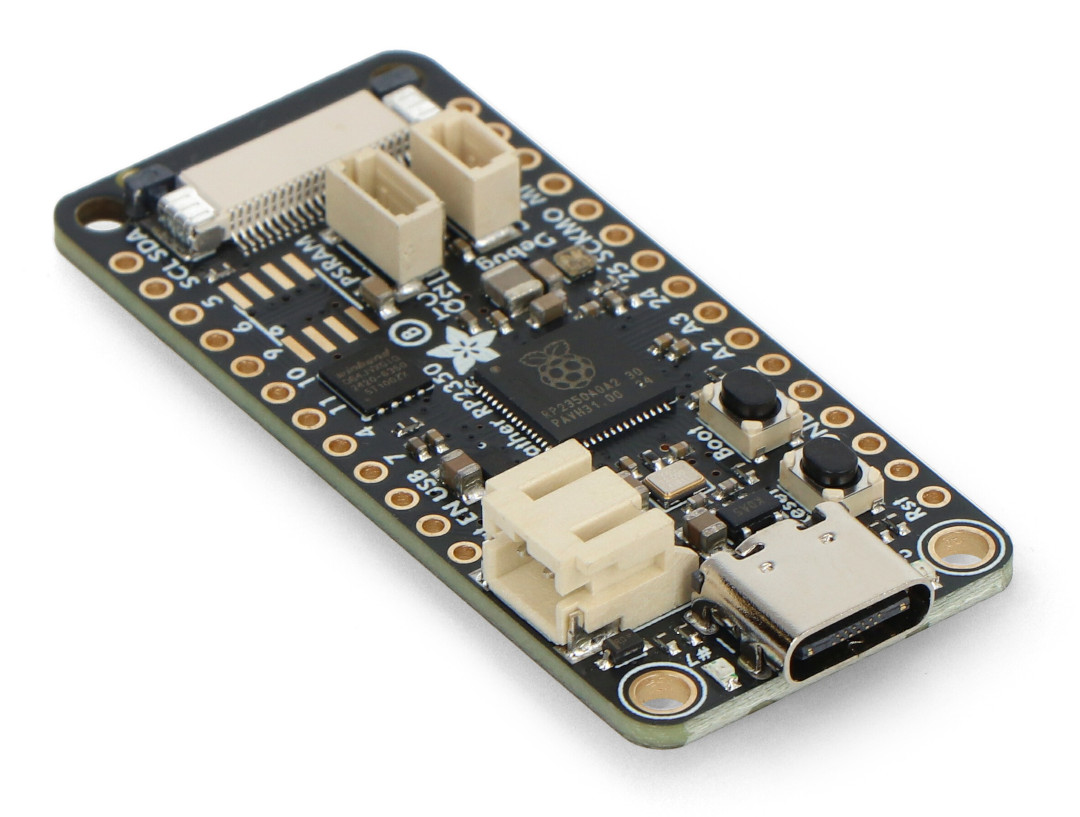

Płytka z mikrokontrolerem RP2350.
Programowanie i kompatybilność
Feather RP2350 obsługuje szeroką gamę środowisk programistycznych: oficjalny MicroPython, Adafruit CircuitPython z pełnym wsparciem bibliotek, C/C++ oraz Arduino (wsparcie nieoficjalne, ale stabilne). Wbudowany bootloader UF2 umożliwia aktualizację firmware'u poprzez przeciąganie plików na dysk USB bez instalowania dodatkowego oprogramowania. Dzięki obsłudze licznych bibliotek i przykładów, rozpoczęcie pracy z płytką jest wyjątkowo proste i szybkie.
Specyfikacja techniczna Feather RP2350 z HSTX
- Mikrokontroler: RP2350, ARM Cortex M33 dual-core, 150 MHz
- RAM: 520 kB + 8 kB OTP
- Flash: 8 MB SPI QSPI
- GPIO: 29 (w tym 4 ADC)
- PWM: 24 kanały
- ADC: 4 x 12-bit
- Komunikacja: 2x I2C, 2x SPI, 2x UART
- Port USB: USB typu C
- Zasilanie: 3,3 V (regulator 500 mA), JST-PH Li-Pol
- Wymiary: 50,8 x 22,8 x 7 mm
- Masa: 5 g
Zawartość zestawu
- 1x Adafruit Feather RP2350 HSTX
- 2x Złącze goldpin 1x16-pin
Złącze STEMMA QT na płytce zapewnia prostą integrację z czujnikami I2C bez konieczności lutowania.
