Płytka nie jest w pełni kompatybilna 1:1 z nakładkami Arduino UNO. Przed podłączeniem modułów należy zapoznać się z dokumentacją wyprowadzeń.

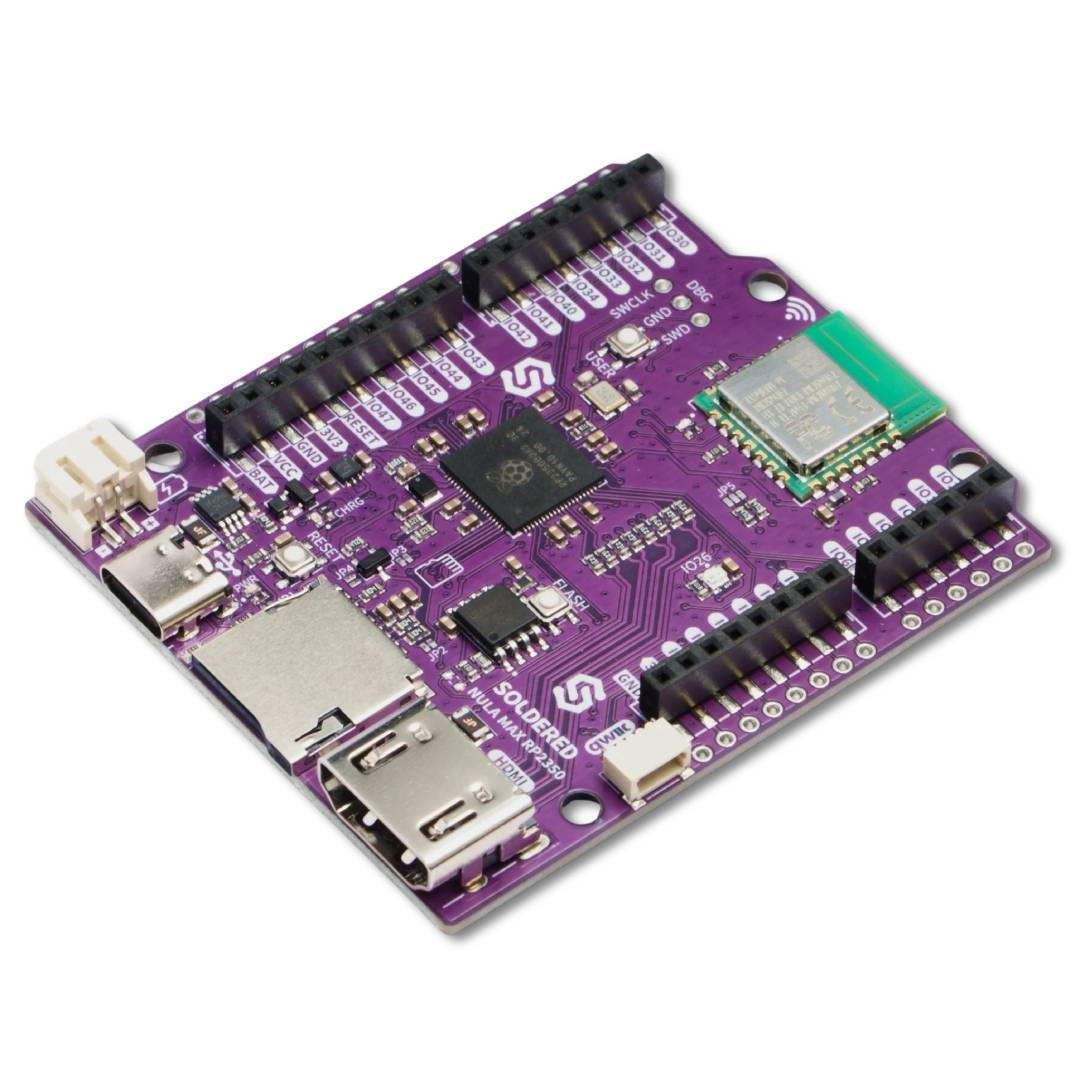

Opis produktu: NULA Max RP2350 - płytka rozwojowa w formacie Arduino - bez złączy - Soldered 333351
Soldered NULA Max RP2350 to nowoczesna platforma programistyczna zaprojektowana z myślą o wymagających projektach embedded i IoT. Sercem płytki jest układ RP2350B wyposażony w dwa rdzenie ARM Cortex-M33, 520 kB pamięci SRAM oraz zaawansowane interfejsy komunikacyjne. Konstrukcja w stylu Arduino zapewnia wygodny dostęp do wyprowadzeń, a rozszerzony układ złączy pozwala korzystać nawet z 48 linii GPIO. Płytka została wyposażona w moduł Raspberry Pi Radio Module 2 zapewniający natywną łączność WiFi i Bluetooth, a także wyjście HDMI/DVI umożliwiające generowanie obrazu bez dodatkowych kontrolerów graficznych. Na pokładzie znajdują się również czytnik microSD, złącze Qwiic/easyC do szybkiego podłączania modułów I2C oraz układ ładowania akumulatorów Li-Ion 3,7 V. NULA Max RP2350 sprawdzi się zarówno w profesjonalnym prototypowaniu, jak i edukacji, automatyce, robotyce oraz systemach wizualizacji danych.

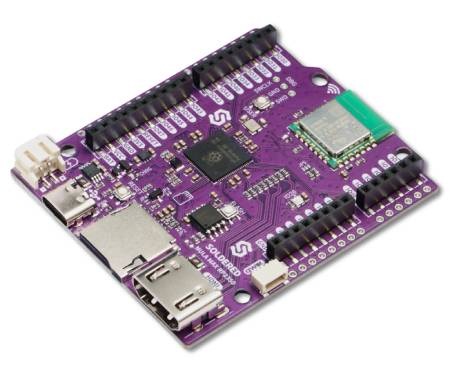

NULA Max RP2350 - płytka rozwojowa w formacie Arduino - bez złączy - Soldered 333351.
Płytka NULA Max RP2350 została wyposażona w rozbudowany zestaw interfejsów komunikacyjnych oraz dużą liczbę wyprowadzeń GPIO.
Główne cechy płytki RP2350
- Mikrokontroler RP2350B: dwa rdzenie ARM Cortex-M33 taktowane zegarem 150 MHz
- Duża pamięć SRAM: 520 kB pamięci operacyjnej oraz 8 kB pamięci OTP
- Łączność bezprzewodowa: moduł Raspberry Pi Radio Module 2 z obsługą WiFi i Bluetooth
- Wyjście HDMI/DVI: możliwość bezpośredniego generowania obrazu w standardzie PicoDVI
- Rozbudowane GPIO: dostęp od 30 do 48 pinów GPIO zależnie od konfiguracji
- Qwiic / easyC: szybkie podłączanie modułów I2C bez konieczności lutowania
- Czytnik microSD: obsługa kart pamięci do logowania danych i multimediów
- Zasilanie akumulatorowe: złącze JST dla akumulatorów Li-Ion / Li-Pol 3,7 V z wbudowaną ładowarką
- USB typu C: programowanie, komunikacja i zasilanie jednym przewodem
- Obsługa wielu środowisk: Arduino IDE, MicroPython, C++ i Rust
- Programowalne interfejsy PIO: tworzenie niestandardowych protokołów komunikacyjnych
- Dodatkowe elementy użytkowe: przyciski reset, bootsel i user oraz dioda WS2812 RGB

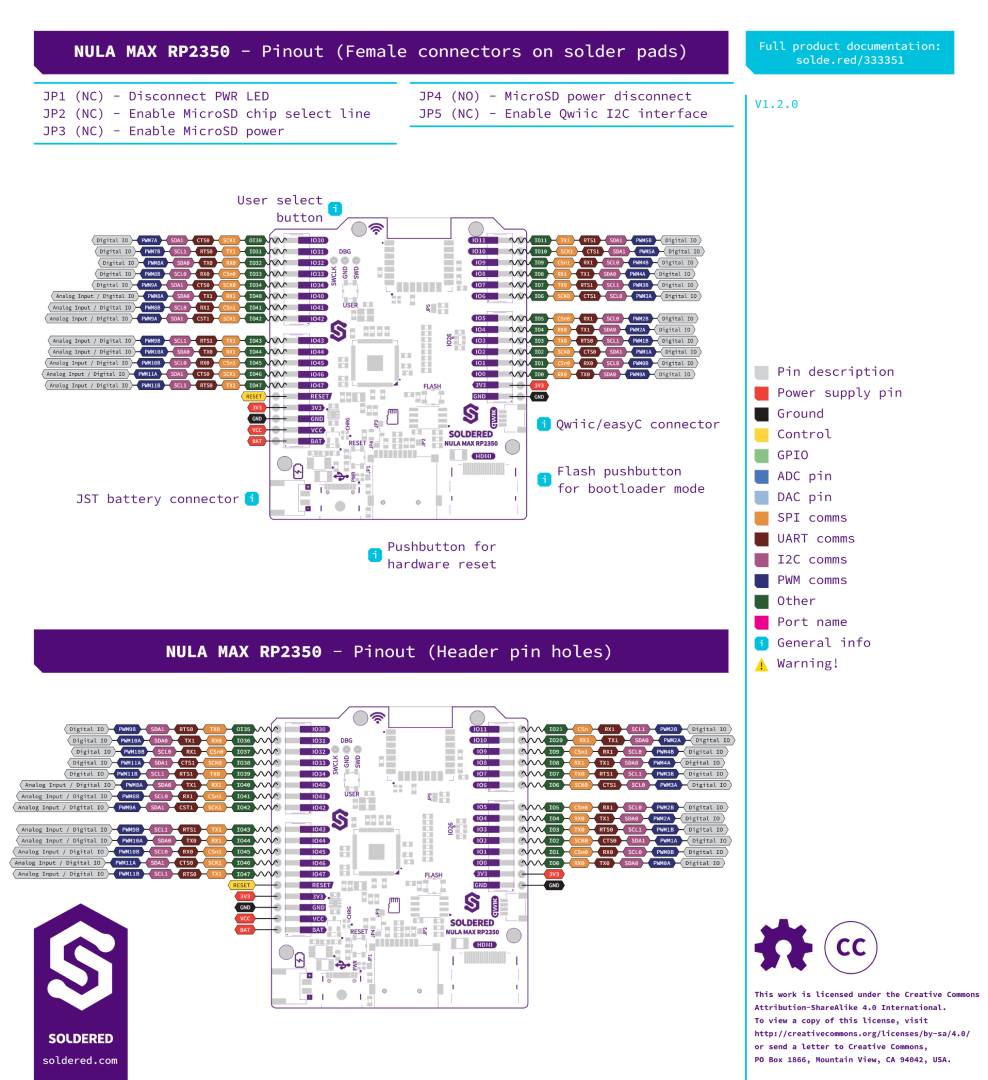

Wyprowadzenia i interfejsy komunikacyjne w NULA Max RP2350
Płytka NULA Max RP2350 została wyposażona w rozbudowany zestaw interfejsów komunikacyjnych oraz dużą liczbę wyprowadzeń GPIO. W zależności od konfiguracji masz dostęp do od 30 do 48 linii GPIO, co pozwala jednocześnie obsługiwać wiele urządzeń peryferyjnych i modułów rozszerzeń. Na pokładzie znajdują się 2 interfejsy UART, 2 kontrolery SPI, 2 magistrale I2C oraz 24 kanały PWM. Dodatkowo płytka oferuje 12-bitowe wejścia ADC o zakresie od 0 V do 3,3 V, co umożliwia współpracę z czujnikami analogowymi i systemami pomiarowymi. Zastosowane złącze Qwiic/easyC umożliwia szybkie podłączanie kompatybilnych modułów bez konieczności lutowania. Wyprowadzenia zostały rozmieszczone w formacie przypominającym Arduino, jednak płytka nie jest kompatybilna 1:1 z shieldami Arduino UNO.

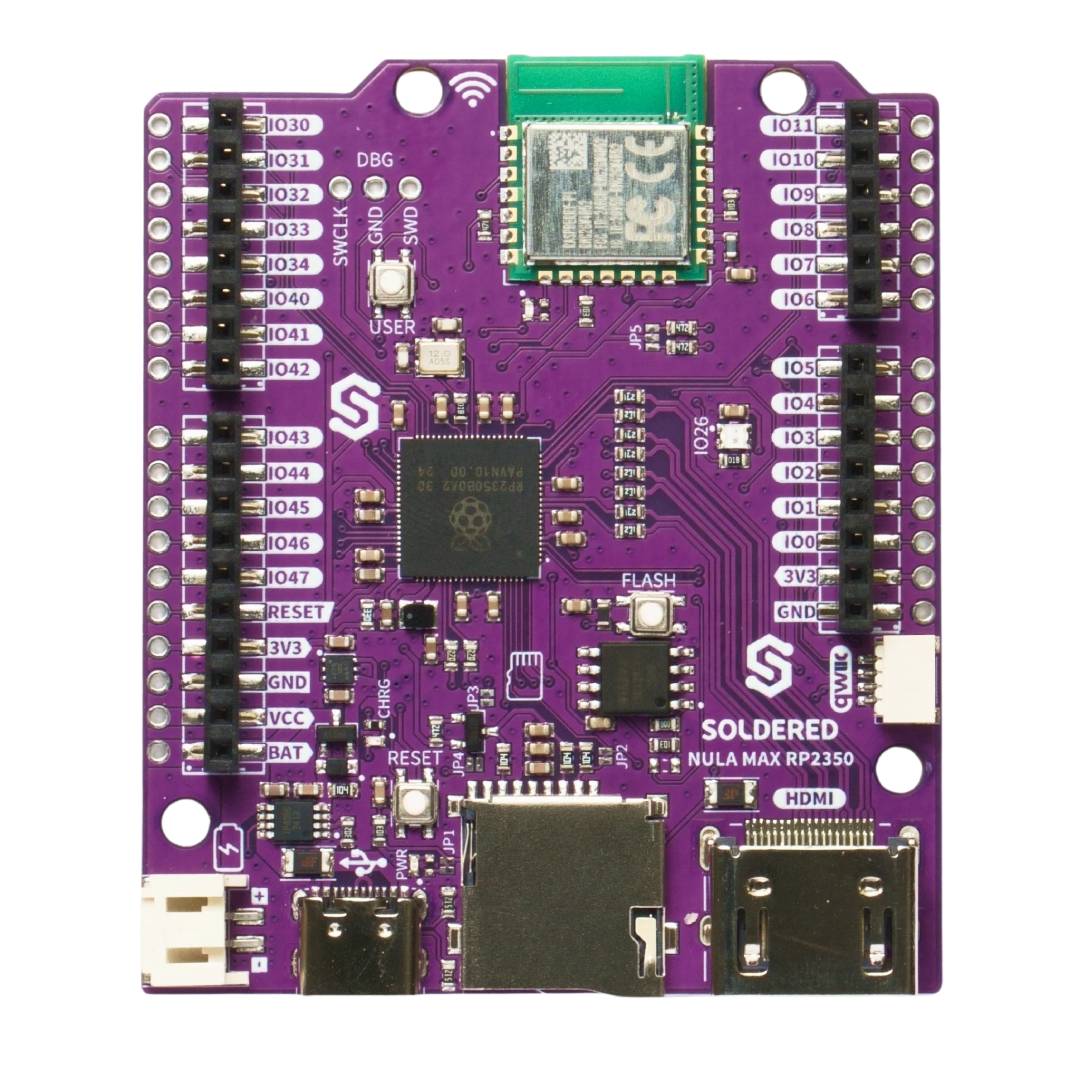

Wyprowadzenia zostały rozmieszczone w formacie przypominającym Arduino.

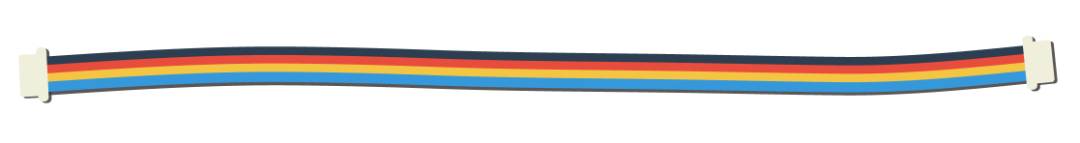

Zastosowane złącze Qwiic/easyC umożliwia szybkie podłączanie czujników i modułów I2C bez konieczności lutowania.
Programowanie płytki NULA Max RP2350
NULA Max RP2350 została zaprojektowana z myślą o wygodnym programowaniu zarówno przez początkujących, jak i zaawansowanych użytkowników. Płytka współpracuje z popularnymi środowiskami takimi jak Arduino IDE, MicroPython, C++ oraz Rust, dzięki czemu można łatwo dopasować język programowania do wymagań projektu. Do obsługi Arduino IDE wykorzystywany jest oficjalny pakiet Raspberry Pi RP2040/RP2350 opracowany przez Earle Philhower. Po instalacji odpowiedniego pakietu możesz bezpośrednio wybrać model Soldered Electronics NULA RP2350 z listy dostępnych płytek. Programowanie odbywa się przez złącze USB typu C z wykorzystaniem natywnego USB mikrokontrolera. Płytka obsługuje również tryb BOOTSEL umożliwiający łatwe przywracanie oprogramowania lub ręczne wgrywanie firmware.
| Specyfikacja techniczna NULA Max RP2350 | |
|---|---|
| Mikrokontroler | RP2350B |
| Rdzenie | 2 x ARM Cortex-M33 |
| Taktowanie | 150 MHz |
| Pamięć SRAM | 520 kB |
| Pamięć OTP | 8 kB |
| Łączność bezprzewodowa | WiFi + Bluetooth |
| GPIO | od 30 pinów do 48 pinów |
| UART | 2 |
| SPI | 2 |
| I2C | 2 |
| PWM | 24 kanały |
| ADC | 12-bit, od 0 V do 3,3 V |
| Wyjście wideo | HDMI / PicoDVI |
| Złącze USB | USB typu C |
| Czytnik kart | microSD |
| Zasilanie | USB typu C lub akumulator Li-Ion / Li-Pol 3,7 V |
| Logika GPIO | 3,3 V |
| Dodatkowe elementy | dioda WS2812 RGB, RESET, BOOTSEL, USER |
| Kompatybilność programistyczna | Arduino IDE, MicroPython, C++, Rust |
| Otwory montażowe | kompatybilne ze śrubami M3 |
| Wymiary | 69 x 58,5 mm |
