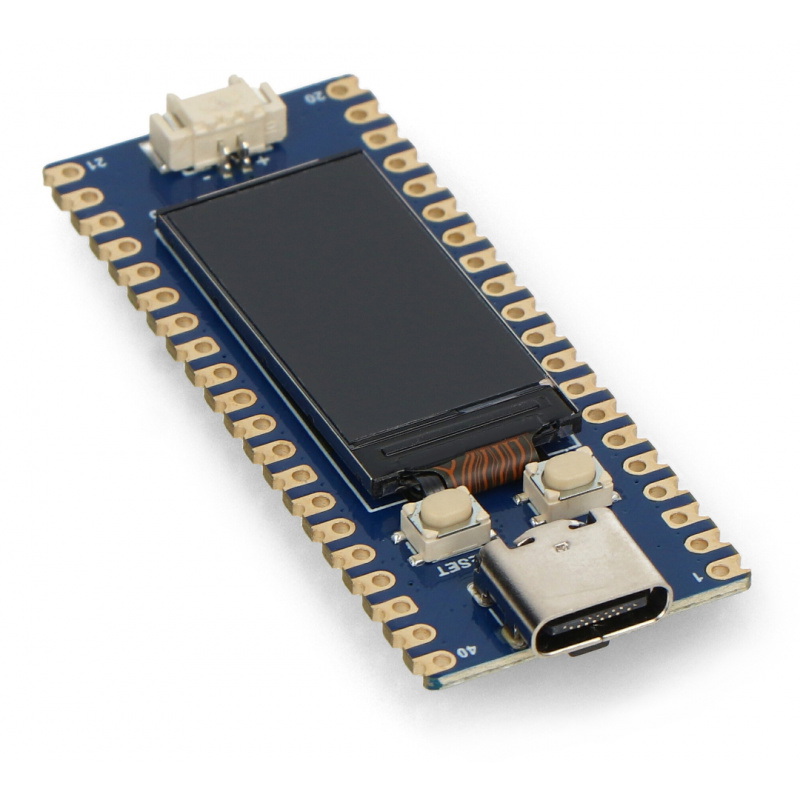

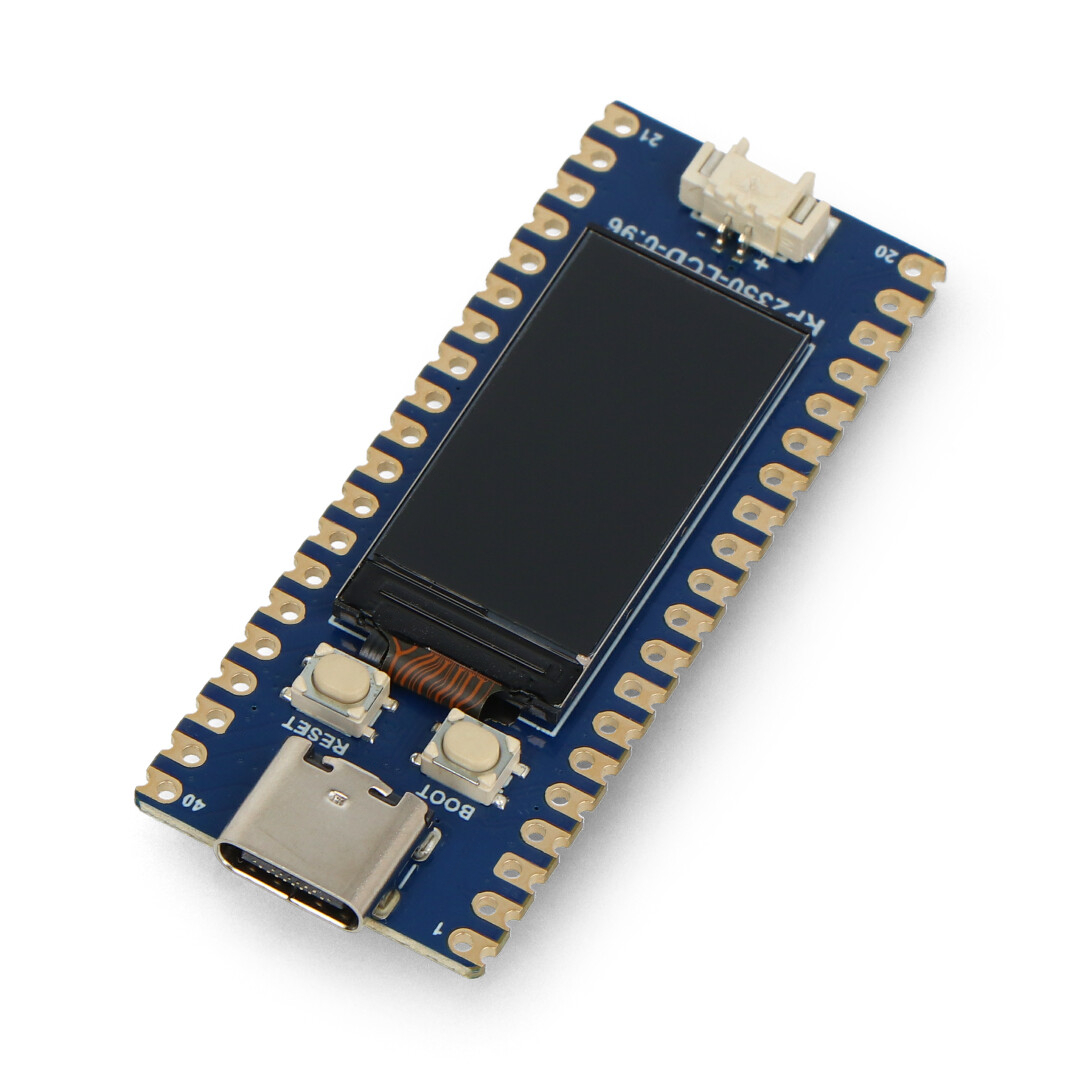

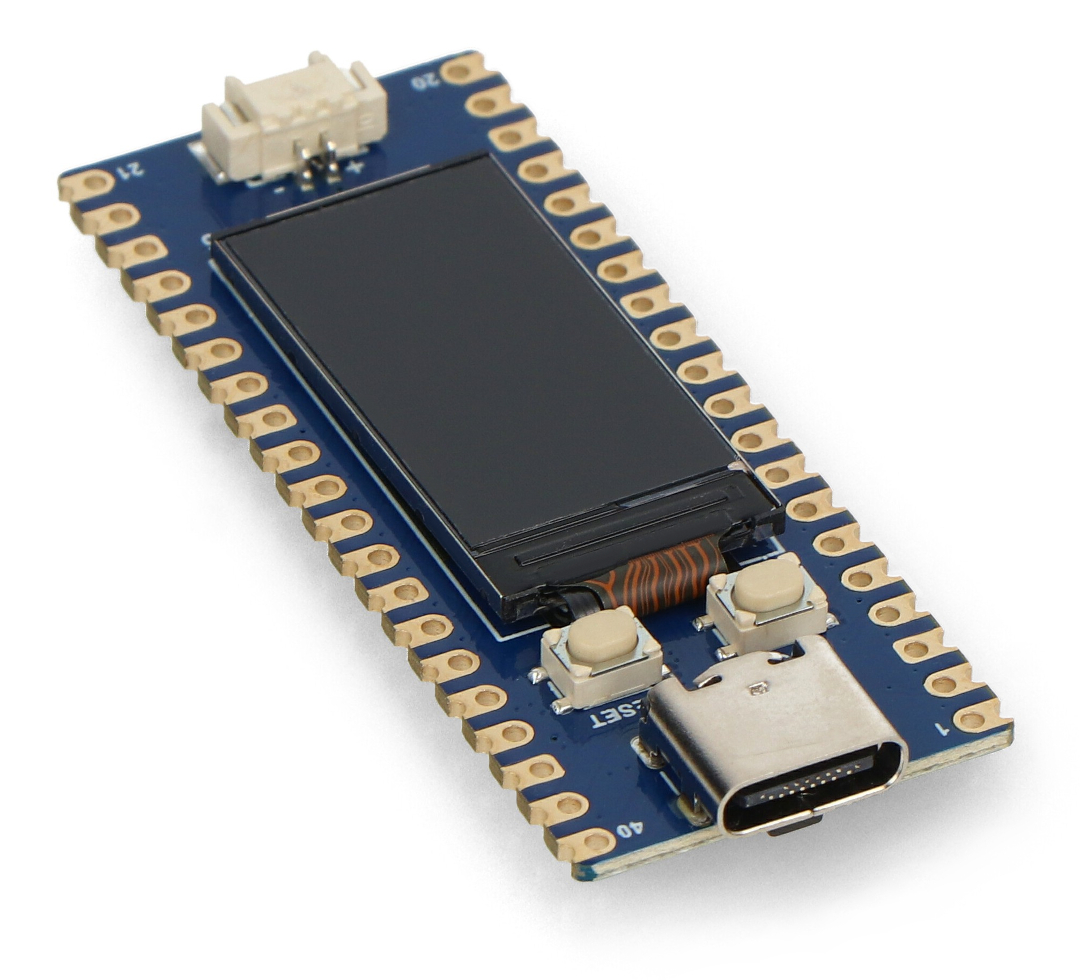

Opis produktu: RP2350-LCD-0.96 - płytka deweloperska z mikrokontrolerem RP2350A i wyświetlaczem LCD 0,96'' - Waveshare 28822
RP2350-LCD-0.96 to wysokowydajna, kompaktowa płytka rozwojowa typu Pico, oparta na mikrokontrolerze Raspberry Pi RP2350A. Płytka oferuje bogaty zestaw interfejsów cyfrowych, wsparcie dla C/C++ i MicroPython. Wyposażona jest w 0,96-calowy wyświetlacz IPS o rozdzielczości 160 x 80 pikseli i 65 tysiącach kolorów, umożliwiający prezentację informacji w sposób czytelny i atrakcyjny wizualnie. W połączeniu z gniazdem do podłączenia akumulatora litowo-jonowego (MX1.25), RP2350-LCD-0.96 może działać jako urządzenie przenośne, jednocześnie pozwalając na ładowanie akumulatora i zasilanie płytki.
RP2350-LCD-0.96 - płytka deweloperska z mikrokontrolerem RP2350A i wyświetlaczem LCD 0,96'' - Waveshare 28822.
Cechy szczególne
- Wysokowydajny mikrokontroler: połączenie dual-core ARM Cortex-M33 i dual-core Hazard 3 RISC-V, taktowanie do 150 MHz

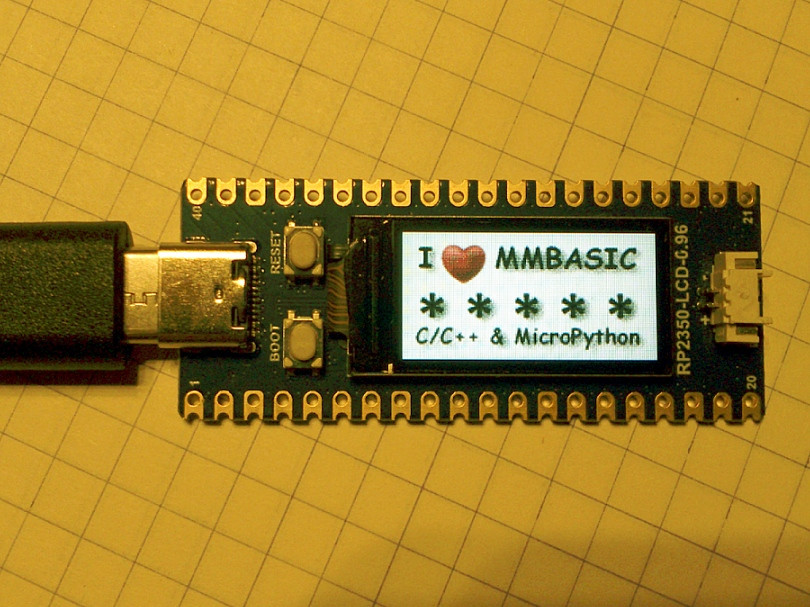

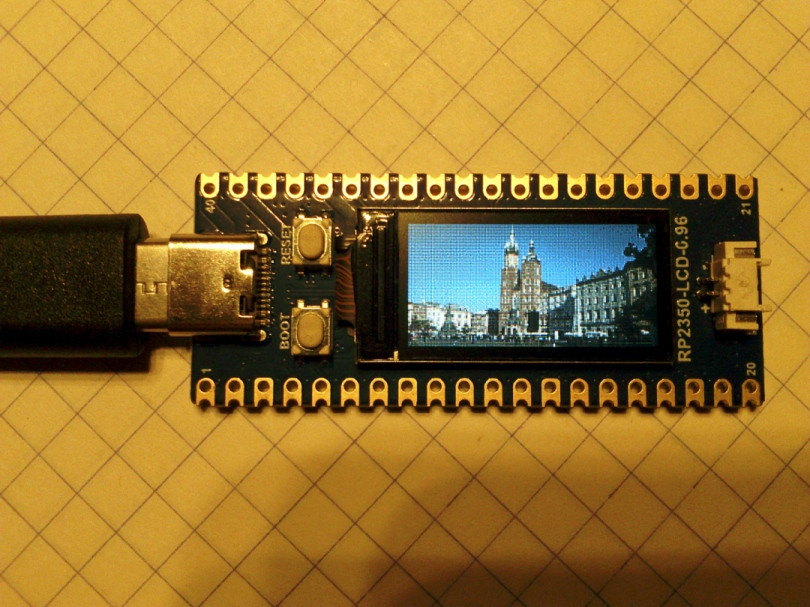

- Kolorowy wyświetlacz IPS 0,96 cala: rozdzielczość 160 x 80 pikseli, 65 tys. kolorów, idealny do wizualizacji danych i tworzenia interfejsów użytkownika
- Obsługa akumulatora litowego: możliwość ładowania oraz zasilania płytki za pomocą złącza MX1.25
- Bogate interfejsy cyfrowe: 2x SPI, 2x I2C, 2x UART, 4x 12-bitowe ADC, 16x PWM
- Programowalne PIO: 12 maszyn stanów umożliwiających realizację własnych peryferiów i niestandardowych funkcji
- Port USB typu C: służy do programowania oraz zasilania, obsługuje tryby host i device w standardzie USB 1.1
- Energooszczędność: obsługa trybów sleep i dormant pozwalających ograniczyć pobór energii
- Kompaktowa budowa: moduł jest prosty w montażu na płytkach SMD
- RGB LED WS2812: umożliwia sygnalizację stanu płytki przez programowalne diody LED

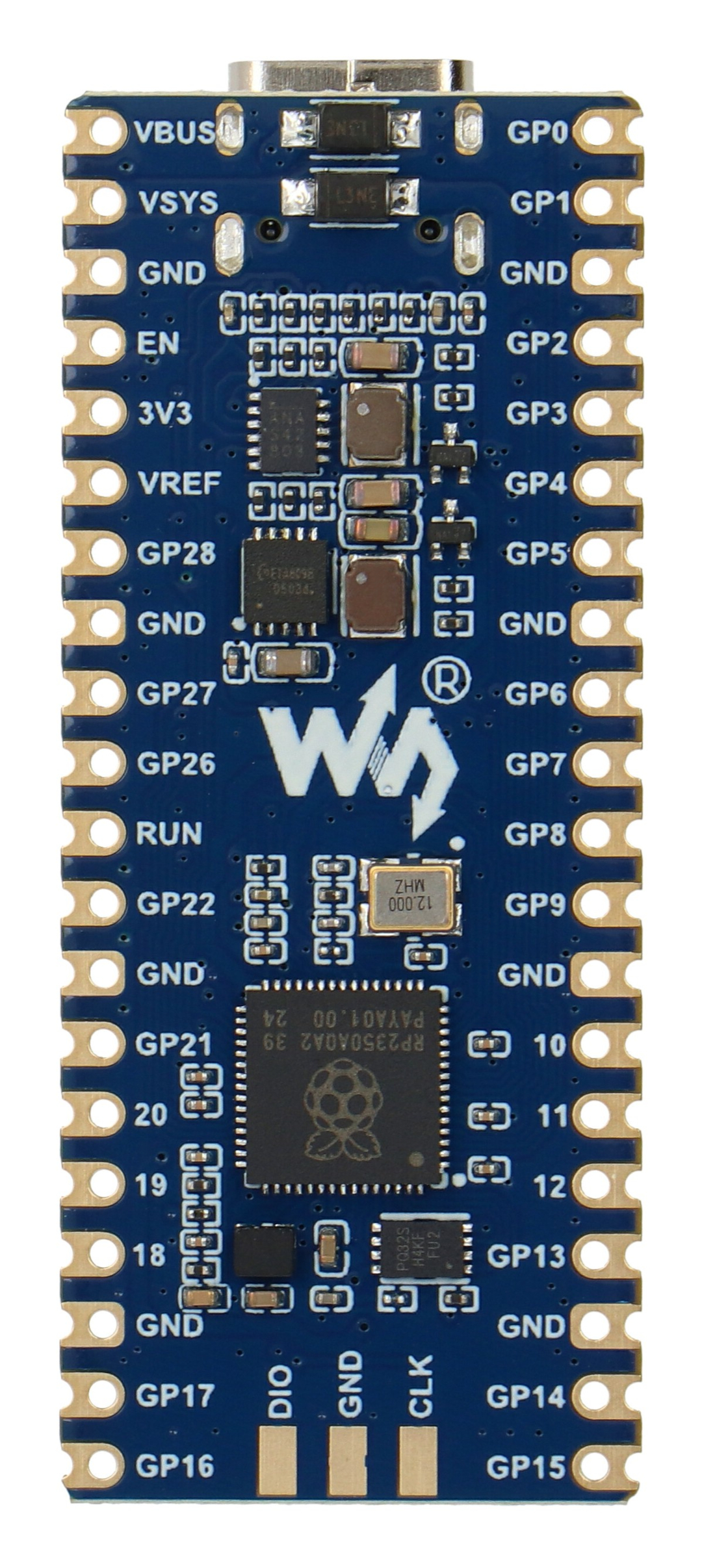

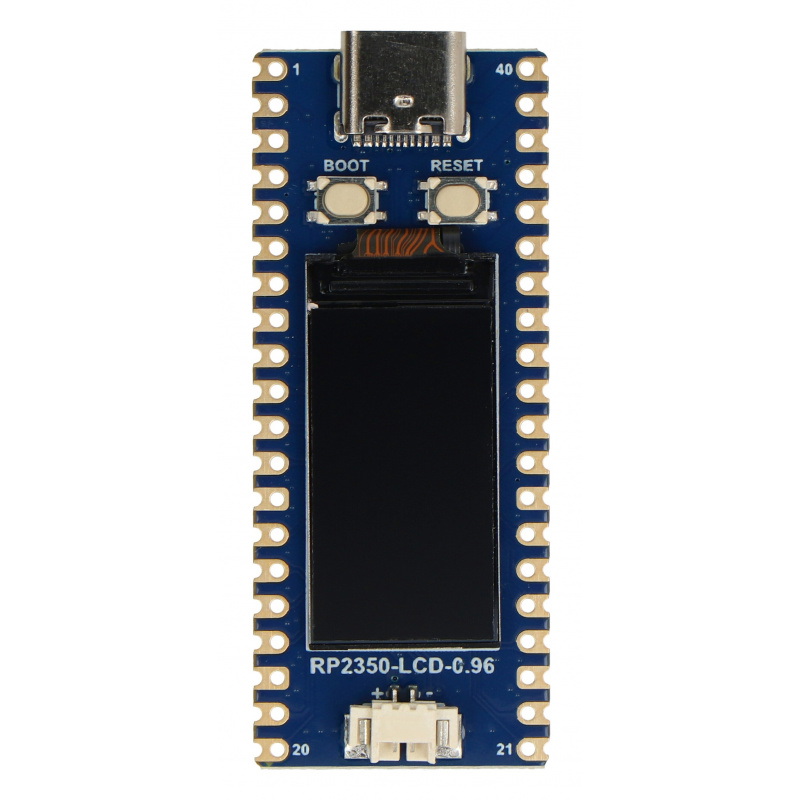

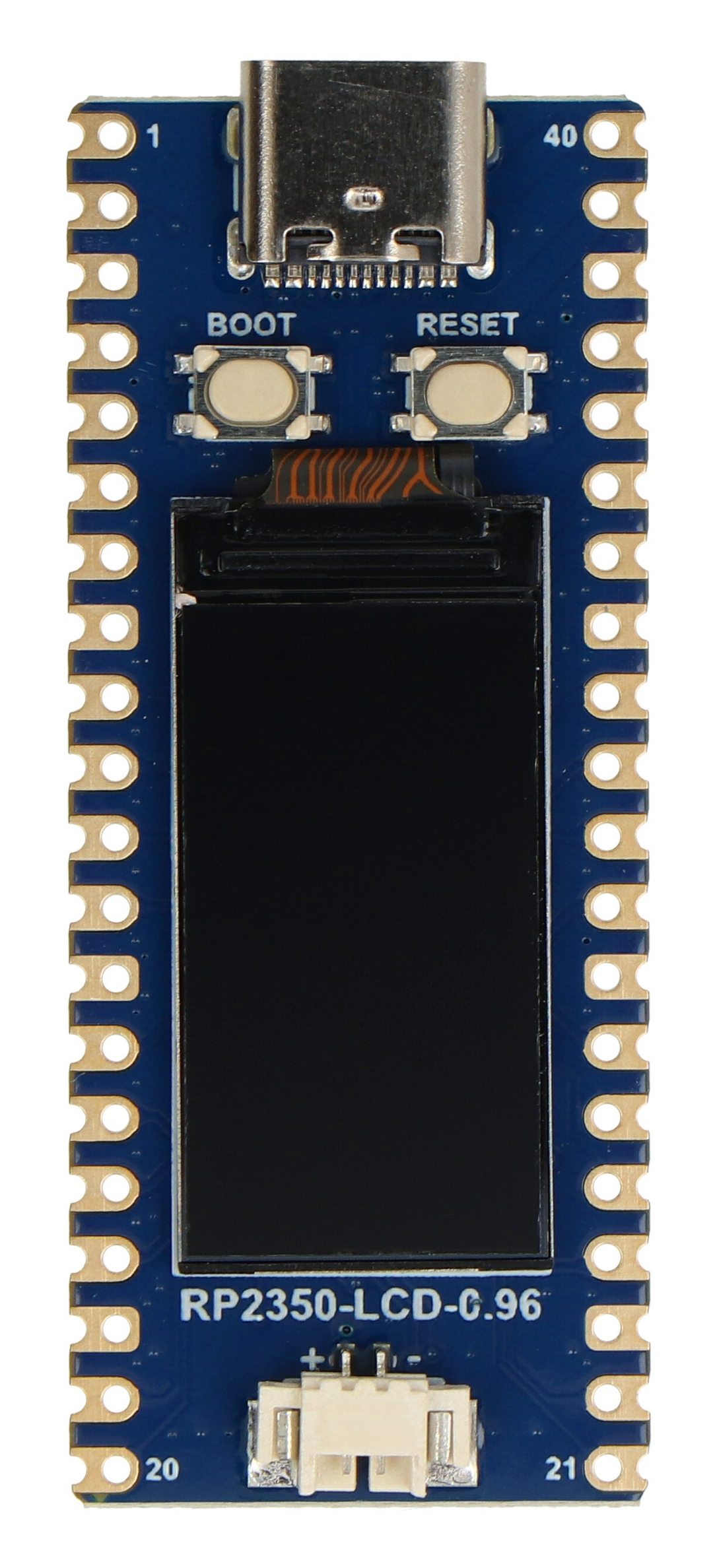

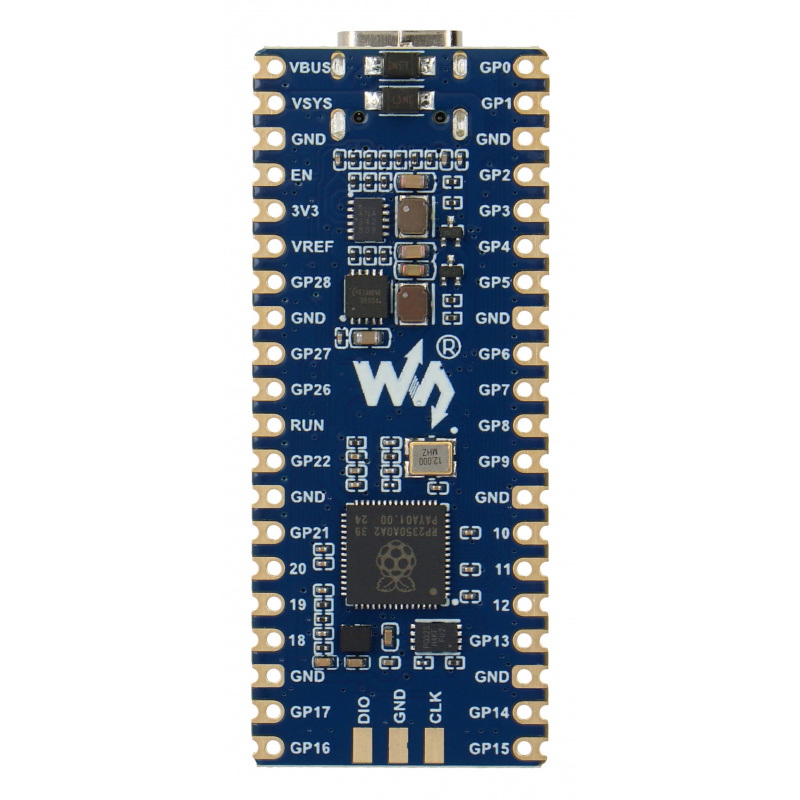

Rozmieszczenie elementów na płytce RP2350-LCD-0.96
- USB typu C
- Przycisk Boot
- Przycisk Reset
- Wyświetlacz IPS
- Złącze akumulatora Li-Ion 3,7 V
- MP28164 - przetwornica DC-DC typu buck-boost
- ETA6096 - układ zarządzania ładowaniem akumulatora
- Mikrokontroler RP2350A
- Pamięć P25Q32SH-UXH
- Punkty testowe do debugowania
Kompaktowa budowa wpływa na prostotę montażu modułu na płytkach SMD.
Specyfikacja techniczna płytki
- Mikrokontroler: Raspberry Pi RP2350A
- Procesor: dual-core ARM Cortex-M33 + dual-core Hazard 3 RISC-V
- Maksymalne taktowanie: do 150 MHz
- Pamięć Flash: 4 MB
- Pamięć SRAM: 520 kB
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bitowe, PWM: 16 kanałów, GPIO (26 wielofunkcyjnych pinów konfigurowalnych)
- Wyświetlacz: 0,96-calowy IPS, 160 x 80 px, 65K kolorów
- Zasilanie: USB typu C, 3,7 V akumulator litowy, DC-DC MP28164
- Dodatkowe funkcje: wbudowany zegar i timer, czujnik temperatury, Drag-and-drop programowanie przez USB
- Wymiary: 21 x 51 mm
Zawartość zestawu
- 1x Płytka deweloperska RP2350-LCD-0.96
