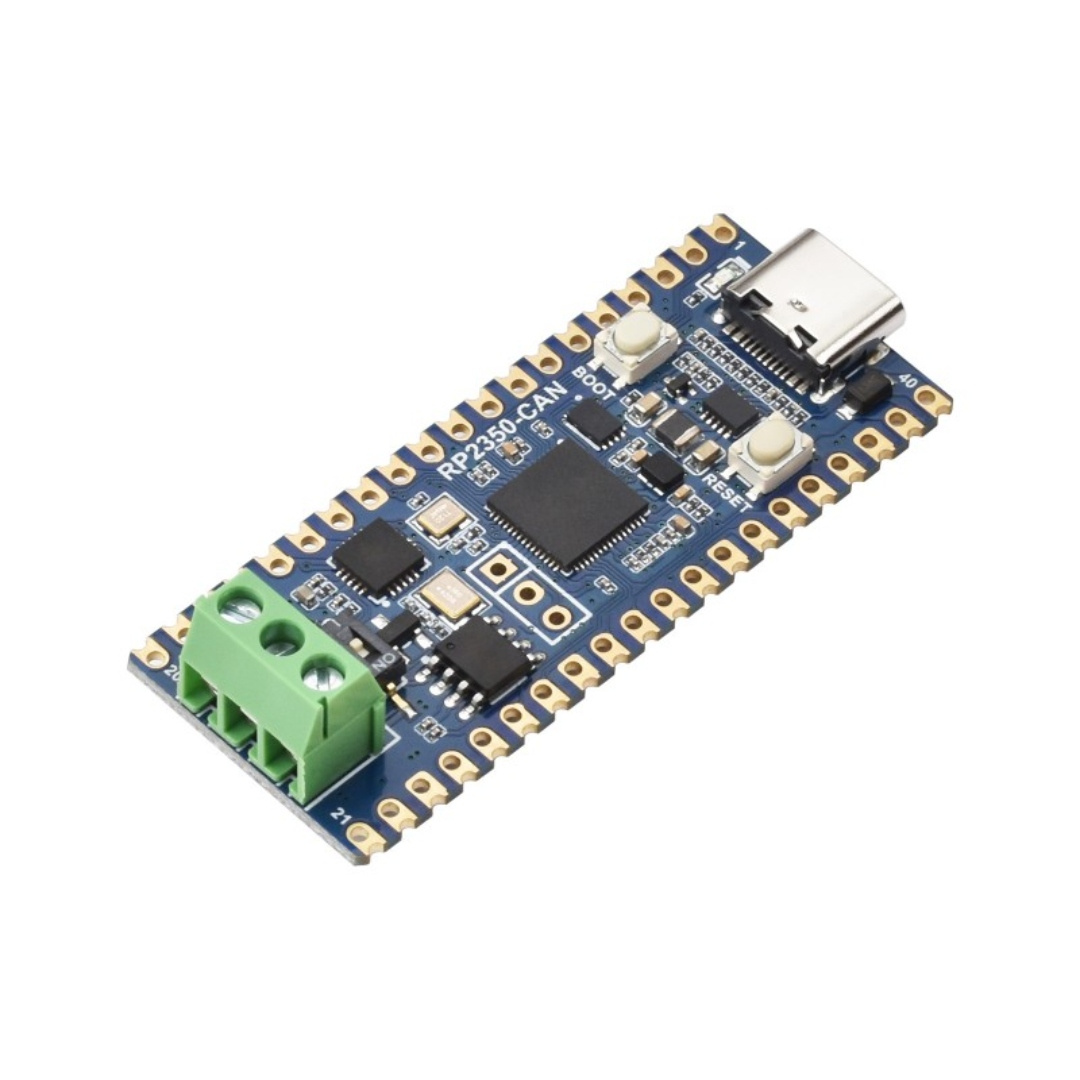

Opis produktu: RP2350-CAN - płytka rozwojowa z mikrokontrolerem RP2350A - XL2515 - Waveshare 30945
Płytka RP2350-CAN oferuje wyjątkowe możliwości dzięki dwurdzeniowej architekturze ARM Cortex-M33 i Hazard 3 RISC-V, które mogą pracować z częstotliwością do 150 MHz. Posiada 520 kB SRAM oraz 4 MB wbudowanej pamięci Flash, co umożliwia przechowywanie dużych programów i danych. Wbudowany kontroler CAN XL2515 wraz z transceiverem SIT65HVD230 obsługuje specyfikację CAN V2.0B z prędkością do 1 Mbps, umożliwiając przesyłanie standardowych, rozszerzonych i zdalnych ramek. Dzięki portowi USB typu C, drag-and-drop programowaniu, a także kompatybilności z Raspberry Pi Pico, płytka stanowi idealną platformę do szybkiego prototypowania i zaawansowanych projektów komunikacji CAN.

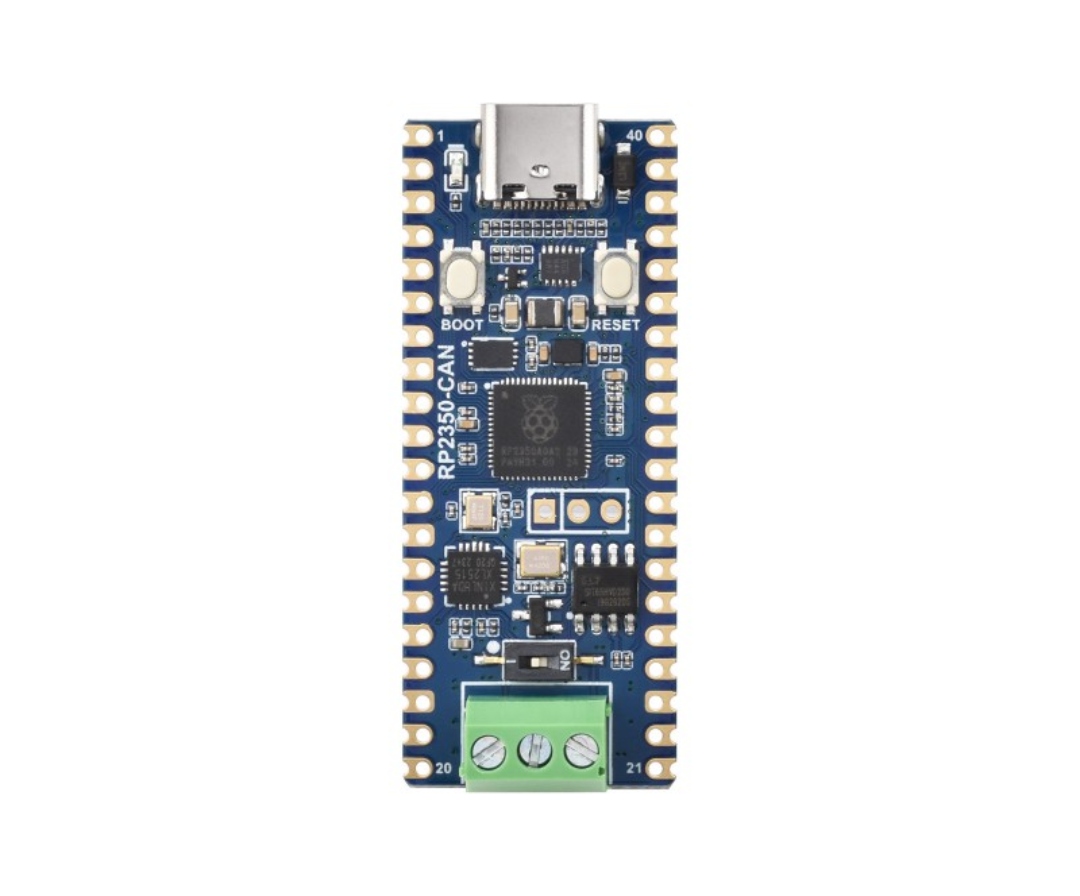

RP2350-CAN - płytka rozwojowa z mikrokontrolerem RP2350A - XL2515 - Waveshare 30945.
Płytka RP2350-CAN oferuje wyjątkowe możliwości dzięki połączeniu z procesorami ARM Cortex-M33 i Hazard 3 RISC-V.Cechy szczególne
- Wysokowydajny mikrokontroler: połączenie dwóch rdzeni ARM Cortex-M33 oraz dwóch rdzeni Hazard 3 RISC-V, działających z częstotliwością do 150 MHz
- Zaawansowana komunikacja CAN: wbudowany kontroler XL2515 obsługujący standard CAN V2.0B z prędkością transmisji do 1 Mbps
- Obszerna pamięć: 520 kB SRAM oraz 4 MB pamięci Flash do przechowywania programów i danych
- Port USB typu C: służący do zasilania i programowania, kompatybilny z urządzeniami USB 1.1 w trybie host i slave
- Szeroki zestaw interfejsów: 2x SPI, 2x I2C, 2x UART, 4x 12-bitowe ADC i 16 kanałów PWM do rozbudowanych projektów
- Elastyczne programowanie: obsługa języków C/C++ oraz MicroPython, możliwość łatwego wgrywania kodu metodą drag-and-drop przez USB
- Wielofunkcyjne GPIO: 26 konfigurowalnych pinów do sterowania peryferiami i rozszerzeń

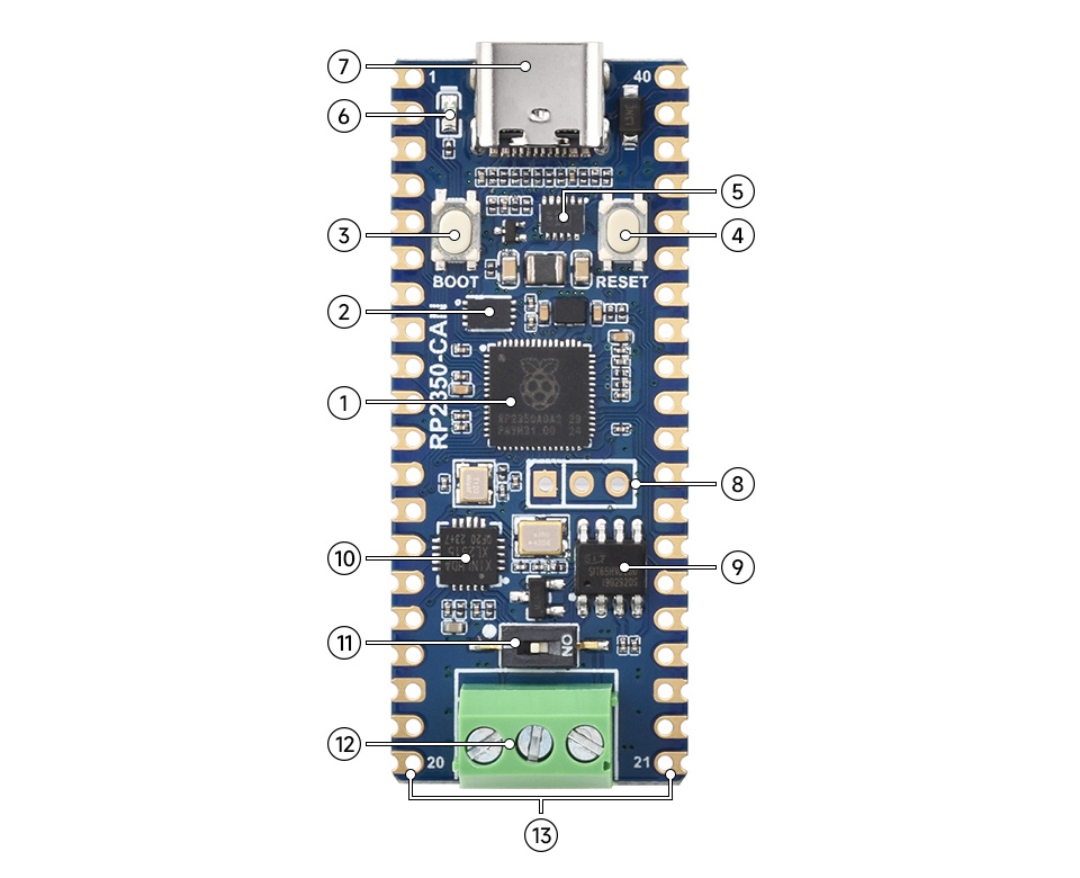

Rozmieszczenie elementów na płytce
- Mikrokontroler RP2350A
- P25Q32SH-UXH-IR
- Przycisk BOOT
- Przycisk RESET
- Przetwornik MP28164
- Dioda użytkownika
- Port USB typu C
- Wyprowadzenia do debugowania
- Transceiver CAN
- Kontroler CAN
- Możliwość włączenia lub wyłączenia rezystora 120 Ω
- Złącze śrubowe CAN
- GPIO

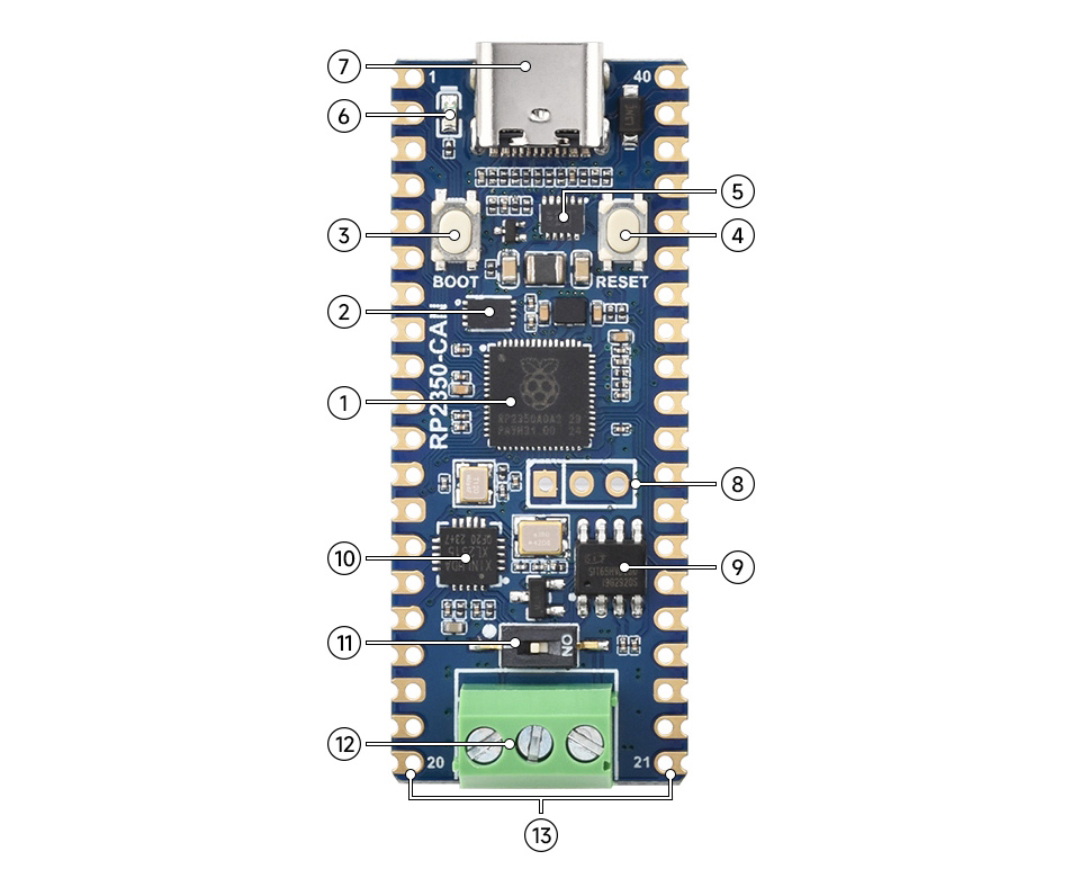

Rozmieszczenie elementów na płytce RP2350-CAN.
Płytka stanowi idealną platformę do szybkiego prototypowania i zaawansowanych projektów komunikacji CAN.Specyfikacja techniczna płytki
- Mikrokontroler: Raspberry Pi RP2350A
- Procesor: dual-core ARM Cortex-M33 + dual-core Hazard 3 RISC-V
- Maksymalne taktowanie: do 150 MHz
- Pamięć Flash: 4 MB
- Pamięć SRAM: 520 kB
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bitowe, PWM: 16 kanałów, GPIO (26 wielofunkcyjnych pinów konfigurowalnych)
- Kontroler CAN
- Kontroler: XL2515
- Transceiver: SIT65HVD230
- Prędkość komunikacji: do 1 Mbps
- Obsługiwane ramki: standardowe, rozszerzone i zdalne
- Zasilanie
- Port: USB typu C
- Moduł zasilania: DC-DC buck-boost MP28164
- Tryby oszczędzania energii: sleep i dormant
- Dodatkowe funkcje: wbudowany zegar i timer, czujnik temperatury, Drag-and-drop programowanie przez USB
- Wymiary: 51 x 21 mm
Zawartość zestawu
- Płytka RP2350-CAN
