Laserowy czujnik pyłu / stężenia cząstek PM2.5 - PMS5003

Indeks: DFR-03943 EAN: 6959420908462

Czujnik mierzy współczynnik PM2.5, czyli ilość tzw. pyłu zawieszonego w powietrzu. Są to szkodliwe dla środowiska i zdrowia człowieka zanieczyszczenia. Urządzenie zasilane jest napięciem 5 V, dane przesyła poprzez posty interfejs szeregowy UART (RX,TX).

Laserowy czujnik pyłu / stężenia cząstek PM2.5 - PMS5003
264,00 zł -12%
232,32 zł
188,88 zł netto
Najniższa cena z 30 dni: 232,32 zł
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Laserowy czujnik pyłu / stężenia cząstek PM2.5 - PMS5003

Czujnik mierzy współczynnik PM2.5, czyli ilość tzw. pyłu zawieszonego w powietrzu. Są to szkodliwe dla środowiska i zdrowia człowieka zanieczyszczenia. Urządzenie zasilane jest napięciem 5 V, dane przesyła poprzez posty interfejs szeregowy UART (RX,TX). W komplecie znajdują się: czujnik, przewód oraz płytka umożliwiająca podłączenie sygnałów do dowolnego mikrokontrolera, np. Arduino.

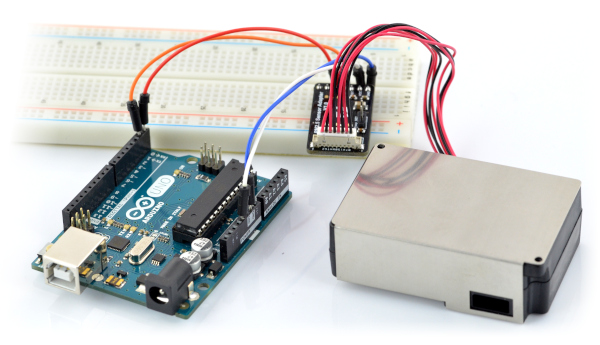

Laserowy czujnik cząstek podłączenie Arduino

Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika oraz bibliotekę dla Arduino.

Specyfikacja czujnika pyłu PMS5003

  • Napięcie zasilania: od 4,95 V do 5,05 V
  • Pobór prądu: do 120 mA
  • Pobór prądu w trybie uśpienia: do 200 μA
  • Zakres pomiarowy: od 0 do 500 μg/m3
  • Komunikacja: UART - piny RX i TX
  • Średnica PM:
    • od 0,3 μm do 1,0 μm
    • od 1,0 μm do 2,5 μm
    • od 2,5 μm do 10 μm
  • Czas odpowiedzi: poniżej 10 s
  • Temperatura pracy: od -20 °C do +50 °C
  • Dopuszczalna wilgotność: od 0 do 99 %RH
  • Wymiary czujnika: 65 x 42 x 23 mm

Laserowy czujnik pyłu – zasada działania

W naszej ofercie dostępne są różne modele czujników pyłu zawieszonego, doskonałe do urządzeń monitorujących jakość powietrza w pomieszczeniach lub na zewnątrz budynków. Ekspansja takich rozwiązań w ostatnich latach wynika z faktu, że to właśnie drobiny pyłu należą do istotnych przyczyn nowotworów układu oddechowego.

Laserowe czujniki pyłu PM2,5 (tj. cząstek o średnicy do 2,5 um) działają w oparciu o detekcję światła laserowego rozproszonego na zanieczyszczeniach, przemieszczających się przez komorę pomiarową. Zwykle za zapewnienie właściwego przepływu powietrza odpowiada wbudowany wentylator.

Moduł PMS5003 – parametry i podłączenie

Laserowy czujnik pyłu / stężenia cząstek PM2.5 – PMS5003 to w istocie zestaw, złożony z dwóch podzespołów – właściwego czujnika oraz modułu, ułatwiającego podłączenie go do nadrzędnego kontrolera, np. Arduino. Całość jest zasilana napięciem z zakresu od 4,95 do 5,05 V i pobiera prąd rzędu 120 mA. Moduł można wprowadzić w tryb uśpienia – wtedy natężenie prądu zasilającego spada do 200 μA.

Do komunikacji czujnika PM2,5 z kontrolerem służy interfejs UART, pracujący z prędkością 9600 bps. Aby ułatwić obsługę modułu, producent udostępnił przykładowe programy wraz z gotową do zaimportowania biblioteką dla Arduino IDE. Dodatkowo, moduł posiada także wyprowadzoną linię RESET, służącą do zerowania zespołu pomiarowego – może być ona obsługiwana za pomocą jednej z cyfrowych linii GPIO Arduino.



Moduł czujnika jakości powietrza z interfejsem UART

Laserowy czujnik pyłu / stężenia cząstek PM2.5 - PMS5003 ma postać modułu gotowego do zainstalowania w docelowym urządzeniu, komunikującego się z dowolnym mikrokontrolerem (np. Arduino) za pomocą znajdującego się w zestawie interfejsu.

Urządzenie jest zasilane napięciem 5 V DC (+/- 50 mV), a sumaryczny pobór prądu kształtuje się na poziomie 120 mA. W aplikacjach zasilanych z baterii lub akumulatora można wykorzystać funkcję trybu uśpienia, w którym prąd zasilania zestawu spada do zaledwie 200 μA.

Komunikacja czujnikiem pyłu PMS5003

Laserowy czujnik pyłu PM2.5 komunikuje się z urządzeniem lub układem nadrzędnym (np. mikrokontrolerem) za pomocą dwuliniowego interfejsu UART (wyprowadzenia RX i TX). Standardowa prędkość transmisji wynosi 9600 bps.

Sensor jest w stanie wykrywać cząstki pyłu zawieszonego o rozmiarach PM1.0 (od 0,3 μm do 1,0 μm), PM2.5 (od 1,0 μm do 2,5 μm) oraz PM10 (od 2,5 μm do 10 μm), a każdą z wartości stężenia można odczytać za pośrednictwem prostej komendy, wysyłanej przez interfejs szeregowy z użyciem biblioteki udostępnionej przez producenta modułu.

Moduł - obsługa moduł
Szerokość opakowania 6.6 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 8 cm
Masa opakowania 0.041 kg
