Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2mm - Adafruit 5971

Indeks: ADA-25263 EAN: 5904422386290
Moduł od Adafruit ułatwiający łączenie czujników DS18B20 w łańcuch. Wyposażony w złącze JST PH 3-pin oraz złącza śrubowe, umożliwia szybkie podłączenie czujników w obudowie TO92 lub z przewodami. Posiada diodę LED sygnalizującą transmisję danych 1-Wire oraz wbudowany rezystor podciągający 4,7 kΩ, który można dezaktywować. Kompaktowy i lekki, idealny do projektów IoT.
Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2mm - Adafruit 5971
27,90 zł
22,68 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2 mm - Adafruit 5971

Praktyczny moduł od Adafruit stworzony z myślą o łatwym łączeniu czujników DS18B20 w projektach IoT. Dzięki złączu JST PH 3-pin i wbudowanym złączom śrubowym szybko podłączysz czujniki temperatury w obudowach TO92 lub z przewodami. Moduł posiada wbudowany rezystor podciągający 4,7 kΩ (możliwy do odłączenia przez przecięcie ścieżki) oraz diodę LED sygnalizującą transmisję danych w protokole 1-Wire. Oferuje kompaktowe wymiary (25,3 x 18 x 10,2 mm) i niską masę (3,1 g). Doskonale sprawdzi się w projektach opartych na platformie Wippersnapper lub mikrokontrolerach z obsługą DS18B20. Zestaw nie zawiera czujników DS18B20, co pozwala na elastyczne dopasowanie rozwiązania do indywidualnych potrzeb.

Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2 mm - Adafruit 5971

Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2 mm - Adafruit 5971.

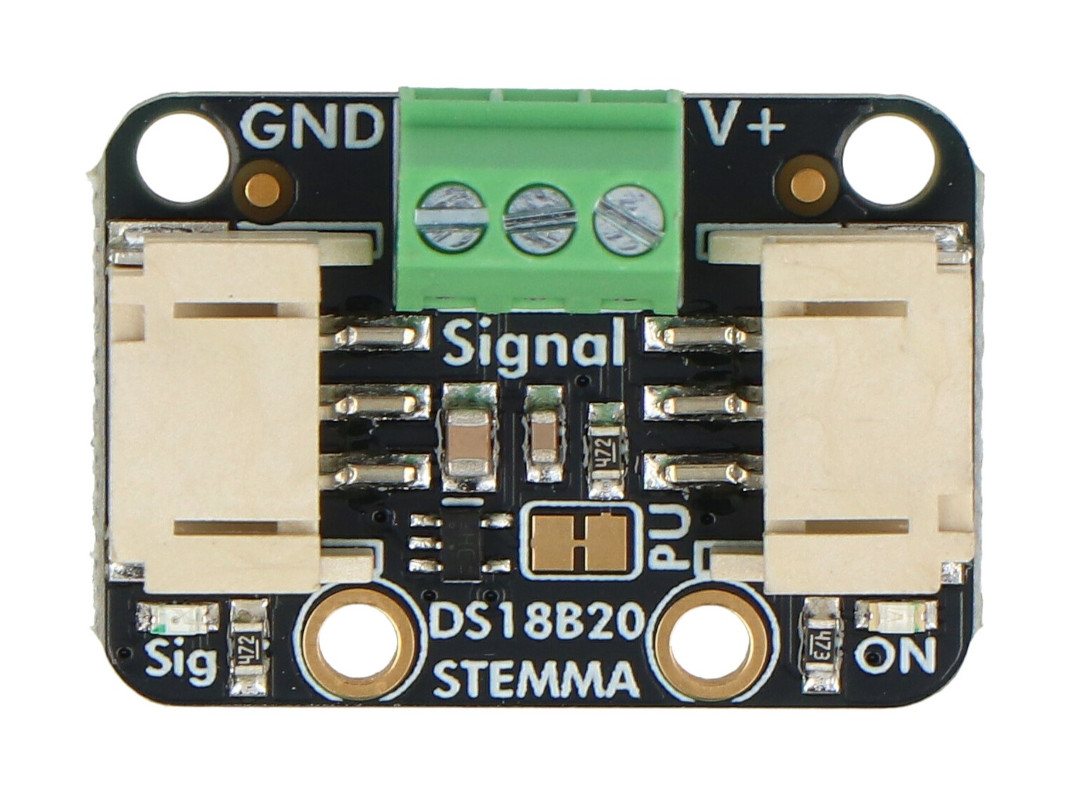

Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2 mm - Adafruit 5971

Złącze śrubowe umożliwia łatwe podłączenie czujnika DS18B20 do płytki.

Główne cechy modułu

  • Łańcuchowe połączenie czujników: złącze JST PH 3-pin umożliwia szybkie tworzenie połączeń między modułami
  • Złącza śrubowe: łatwe podłączenie czujników w obudowach TO92 lub z przewodami bez konieczności lutowania
  • Rezystor podciągający 4,7 kΩ: wbudowany rezystor z opcją dezaktywacji przez przecięcie ścieżki
  • Dioda LED: pokazuje aktywność transmisji danych w protokole 1-Wire
  • Kompaktowy rozmiar: małe wymiary i lekka konstrukcja
  • Kompatybilność z Wippersnapper: zaprojektowany do współpracy z platformą IoT Adafruit

Podłączenie modułu i opis wyprowadzeń

Moduł łączy się z czujnikami DS18B20 za pomocą złącz śrubowych. Wystarczy podłączyć przewody zasilania (VCC i GND) oraz sygnału danych (1-Wire). Dzięki wbudowanemu rezystorowi podciągającemu nie jest wymagany dodatkowy układ na linii danych. W przypadku potrzeby dostosowania konfiguracji, rezystor można dezaktywować przez przecięcie dedykowanej ścieżki na płytce.

  • V+ - pin zasilający dla czujnika DS18B20
  • Signal - pin sygnałowy linii 1-Wire dla czujnika DS18B20
  • GND - połączenie masy dla czujnika DS18B20

Ta płytka nie zawiera w zestawie czujnika DS18B20. Jest to jedynie moduł pomocniczy - adapter.

Czujnik oraz przewód 3-pinowy kompatybilny z JST PH należy zakupić osobno.

Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2 mm - Adafruit 5971

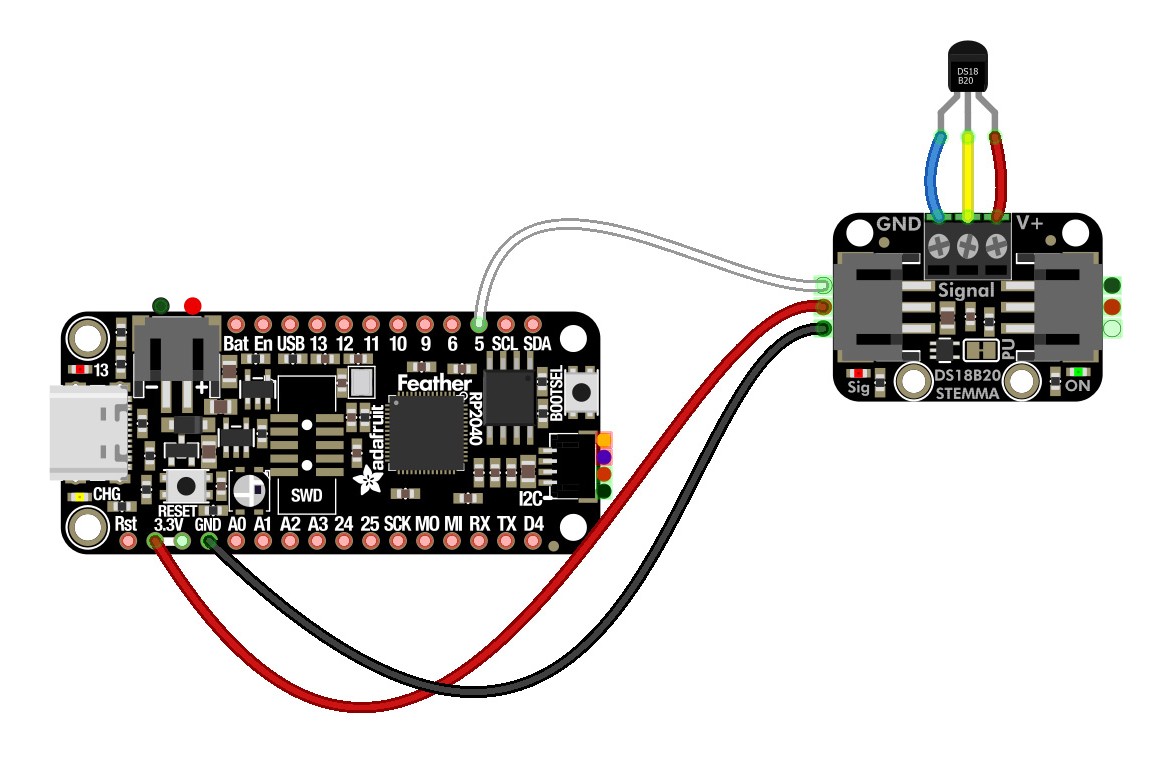

Schemat podłączenia modułu do Feather RP2040 za pomocą przewodu JST PH.

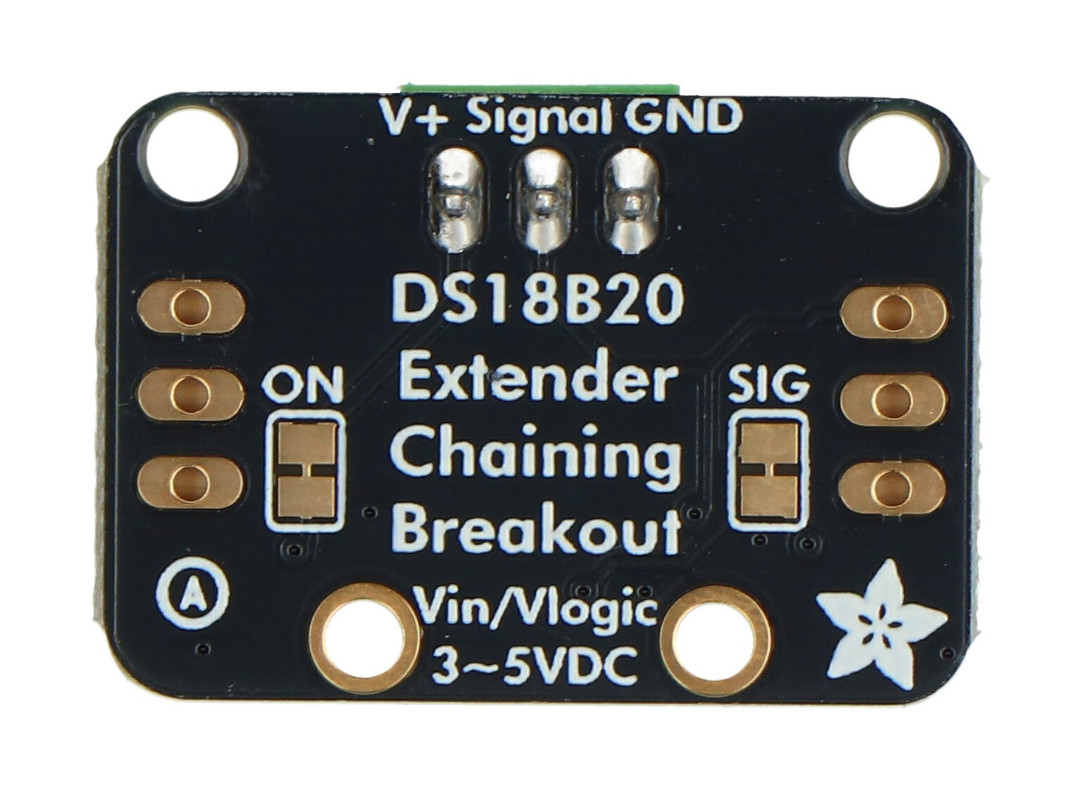

Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2 mm - Adafruit 5971

Płytka o wymiarach 25,3 x 18 x 10,2 mm.

Specyfikacja techniczna modułu

  • Złącze: JST PH 3-pin, raster 2 mm
  • Złącza śrubowe: wbudowane, kompatybilne z DS18B20 w obudowach TO92 i z przewodami
  • Rezystor podciągający: 4,7 kΩ (opcjonalnie dezaktywowany)
  • Sygnalizacja LED: czerwona dioda wskazująca aktywność transmisji danych
  • Wymiary: 25,3 x 18 x 10,2 mm
  • Masa: 3,1 g

Zawartość zestawu

  • 1x Moduł rozszerzający do łączenia czujników DS18B20 - 1-Wire - STEMMA JST PH 2mm - Adafruit 5971

Szerokość opakowania 7.5 cm
Wysokość opakowania 12 cm
Głębokość opakowania 1 cm
Masa opakowania 0.005 kg
