Opis produktu: Moduł z wpuszczanym gniazdem USB typu C - złącze do płytki stykowej - Adafruit 6050

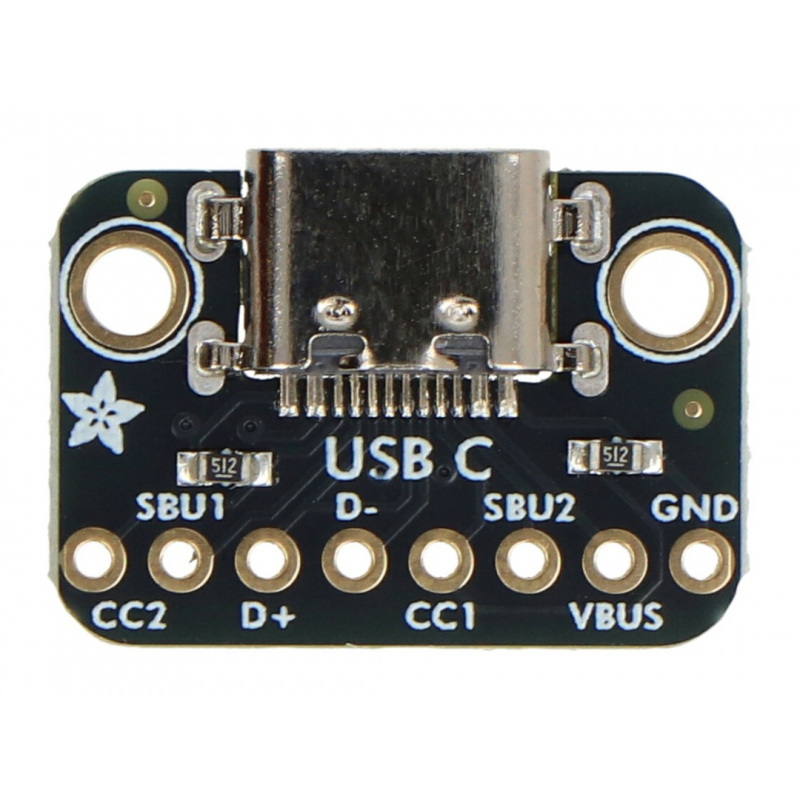

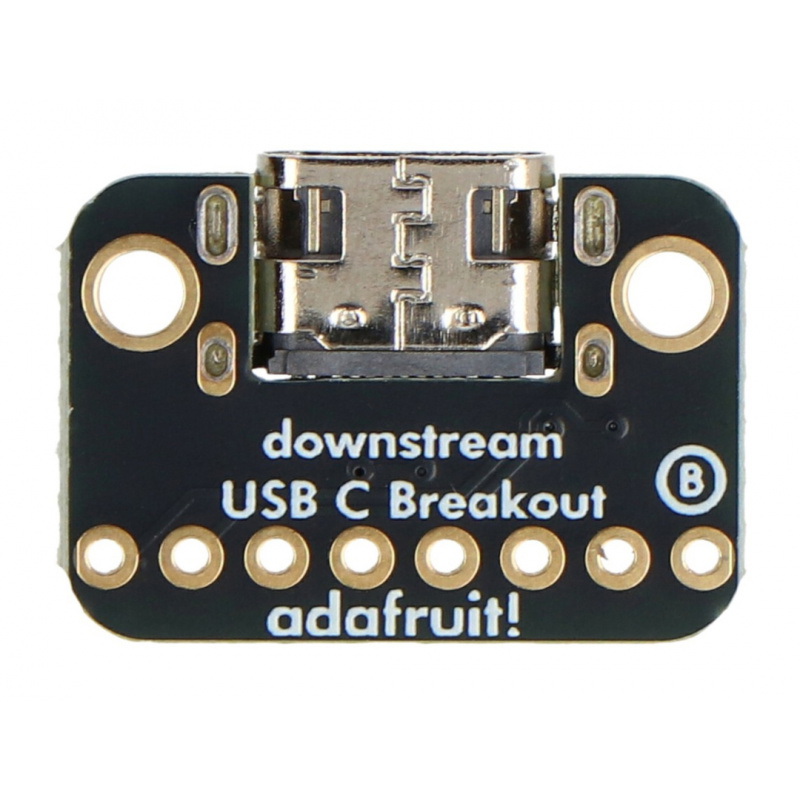

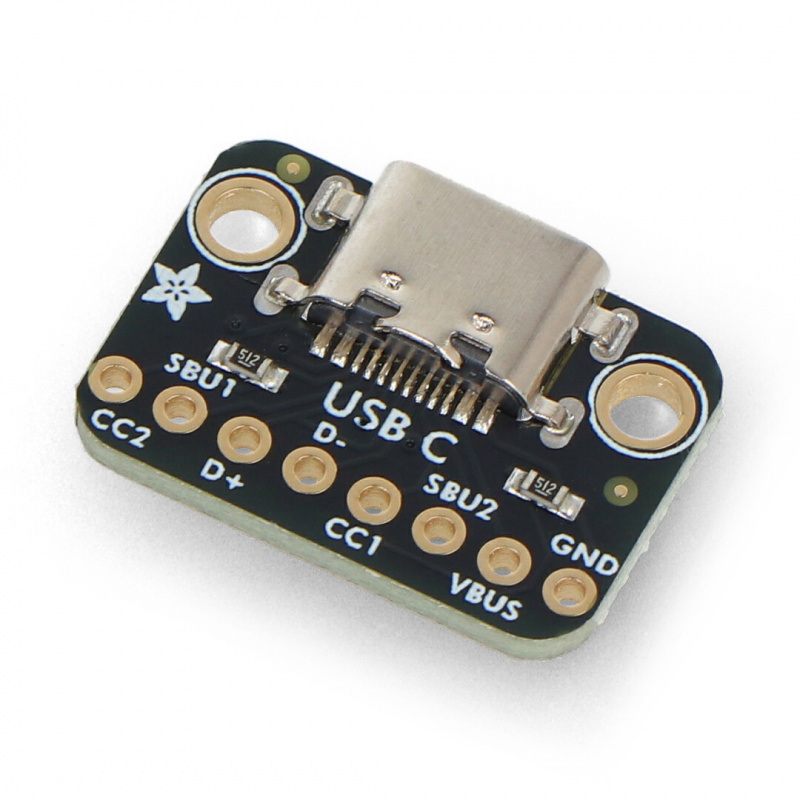

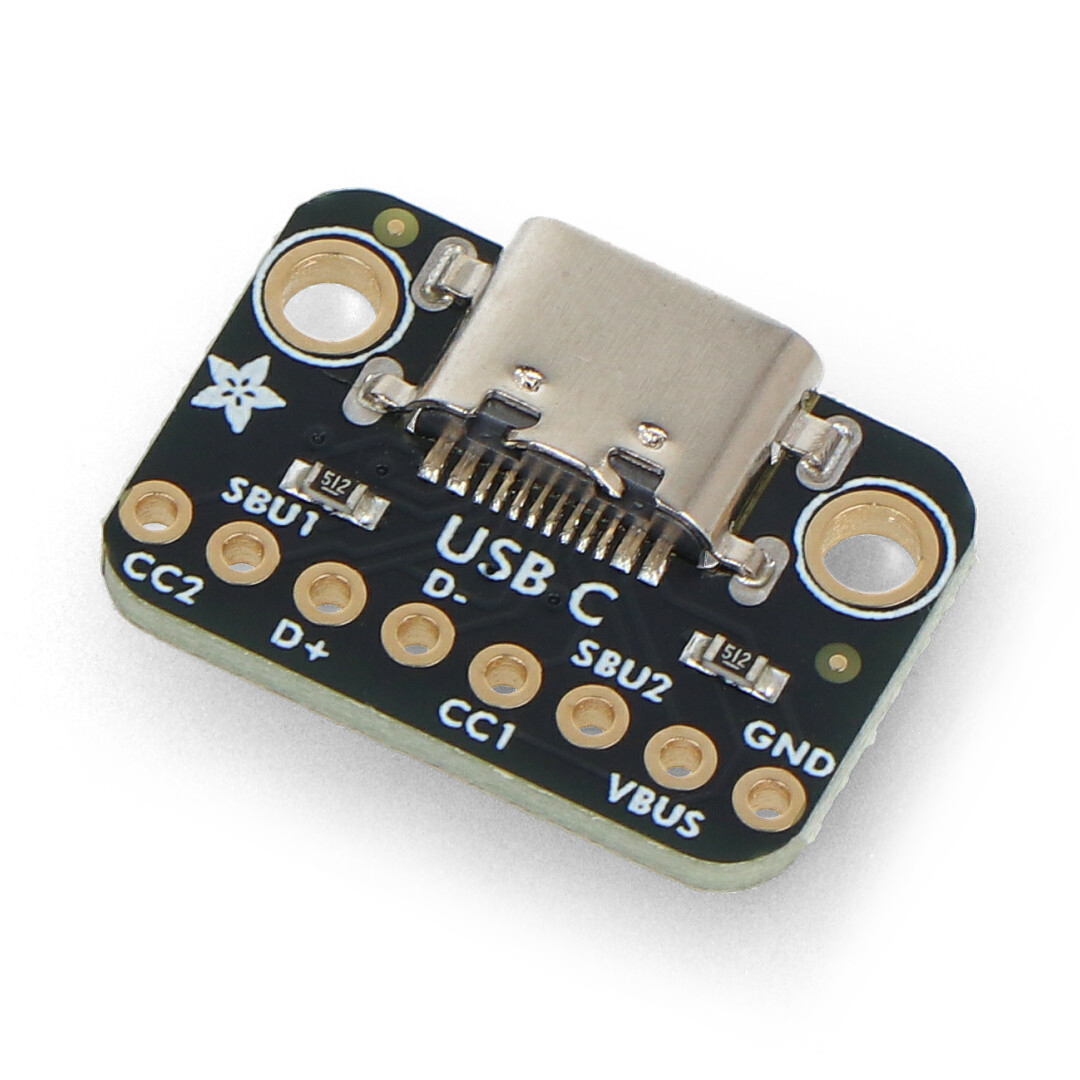

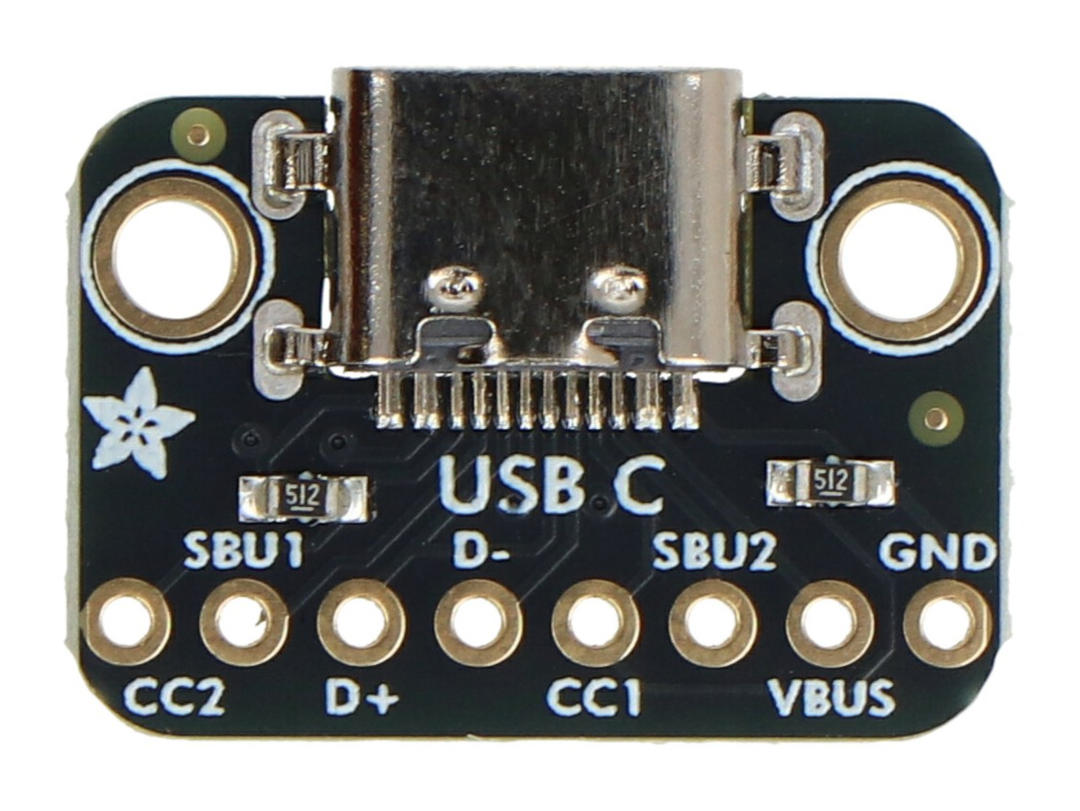

Moduł został zaprojektowany z myślą o nowoczesnych, smukłych projektach elektronicznych, gdzie liczy się minimalna grubość układu. Płytka posiada wszystkie podstawowe styki USB typu C oraz konfigurację rezystorów, która imituje klasyczny standard USB 2.0 dla połączeń downstream. Dwa rezystory 5,1 kΩ na pinach CC sygnalizują źródłowemu portowi, aby dostarczał 5 V i do 1,5 A (maksymalna dostępna moc zależy od podłączonego urządzenia). W typowych zastosowaniach VBUS podłączamy do wejścia 5 V, GND do masy, a D+ i D- do odpowiednich sygnałów danych. Piny CC i SBU mogą być monitorowane w celu określenia polaryzacji przewodu lub przesyłania danych side-band, choć można je pozostawić niepodłączone. Dzięki kompaktowym wymiarom i minimalistycznej konstrukcji moduł jest idealny do projektów wymagających małej przestrzeni.
Moduł z wpuszczanym gniazdem USB typu C - złącze do płytki stykowej - Adafruit 6050.
Moduł został zaprojektowany z myślą o nowoczesnych, smukłych projektach elektronicznych, gdzie liczy się minimalna grubość układu.Cechy szczególne
- Rodzaj złącza: USB typu C w obniżonym profilu (Sunken), co pozwala na montaż w cienkich i kompaktowych projektach elektronicznych, zachowując pełną funkcjonalność standardowego USB typu C
- Kompaktowe wymiary: moduł ma wymiary 20,4 x 14,7 x 3,3 mm, dzięki czemu idealnie nadaje się do miniaturowych układów i projektów, w których liczy się każdy milimetr przestrzeni
- Lekka konstrukcja: waży zaledwie 1 g, co minimalizuje obciążenie płytki i nie wpływa na stabilność montażu
- Maksymalny prąd: obsługuje do 1,5 A przy napięciu 5 V, co wystarcza do zasilania większości standardowych urządzeń USB oraz zapewnia bezpieczną transmisję energii
- Konfiguracja rezystorów: układ rezystorów na pinach CC naśladuje klasyczne połączenia USB 2.0, zapewniając kompatybilność z większością urządzeń i portów USB
Zastosowania w praktyce
- Integracja USB typu C w projektach o ograniczonej przestrzeni
- Prototypowanie układów elektronicznych z odwracalnym złączem USB typu C
- Zasilanie i transmisja danych w małych urządzeniach elektronicznych
- Szybkie podłączenie i wymiana złączy USB typu C w eksperymentalnych układach
Specyfikacja techniczna modułu
- Typ złącza: USB typu C, Sunken
- Napięcie zasilania: 5 V
- Kompatybilność: standard USB 2.0
- Maksymalny prąd: do 1,5 A (w zależności od źródła zasilania)
- Wymiary: 20,4 x 14,7 x 3,3 mm
- Masa: 1g
Zawartość zestawu

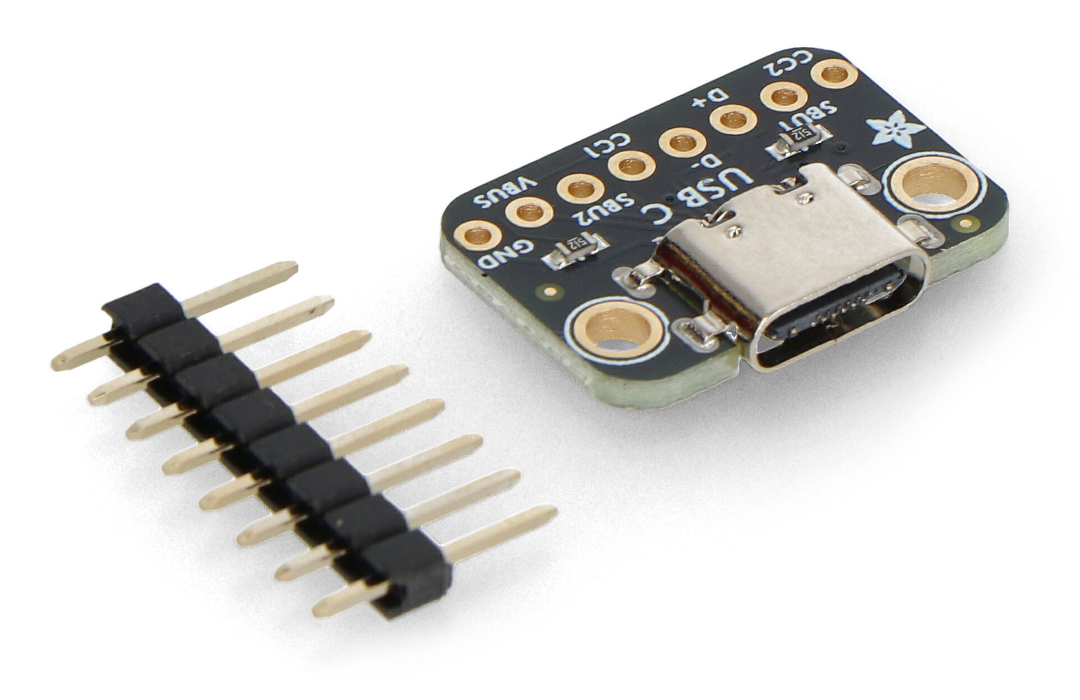

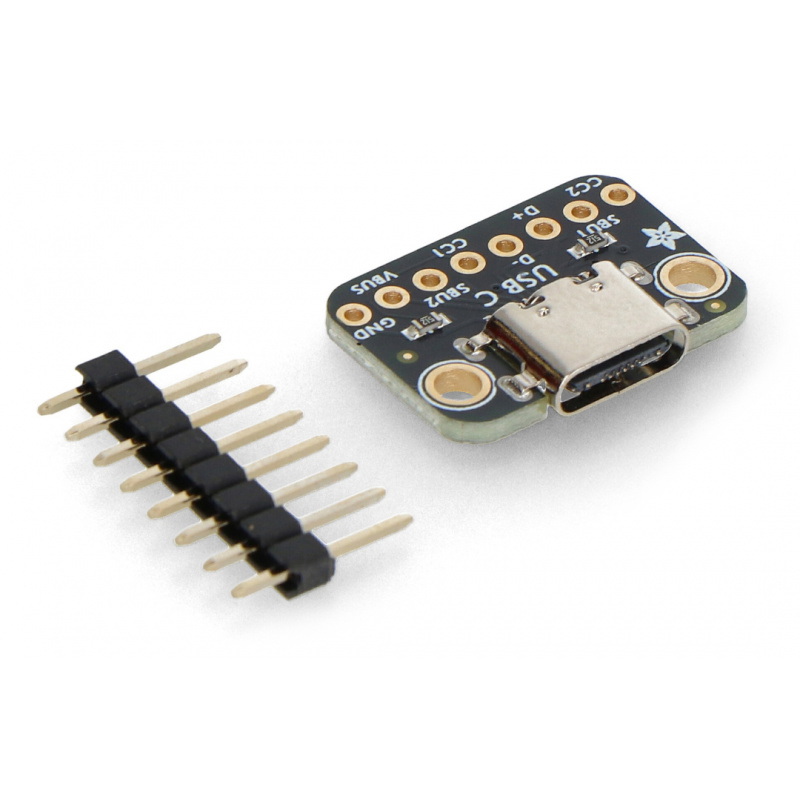

- 1x Moduł z wyprowadzeniami i portem Sunken USB typu C
Dzięki kompaktowym wymiarom i minimalistycznej konstrukcji moduł jest idealny do projektów wymagających małej przestrzeni.
