LSM6DS3TR-C 6-DoF IMU - 3-osiowy akcelerometr i żyroskop - Adafruit 4503

Indeks: ADA-21828
Czujnik oparty na układzie LSM6DS3TR-C wyposażony w 3-osiowy akcelerometr oraz 3-osiowy żyroskop. Umożliwia proste dodanie do projektu funkcji wykrywania ruchu i orientacji. Pozwala na pomiar przyspieszenia liniowego w zakresie ±2 / ±4 / ±8 / ±16 g oraz prędkości kątowej w zakresie ±125 / ±250 / ±500 / ±1000 / ±2000 dps. Do komunikacji wykorzystuje magistralę I2C / SPI. Płytkę wyposażono w złącze  QT / Qwiic, które uławia prototypowanie. Moduł jest zasilany napięciem 3 V lub 5 V.
LSM6DS3TR-C 6-DoF IMU - 3-osiowy akcelerometr i żyroskop - Adafruit 4503
61,90 zł
50,33 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: LSM6DS3TR-C 6-DoF IMU - 3-osiowy akcelerometr i żyroskop - Adafruit 4503

Czujnik oparty na układzie LSM6DS3TR-C wyposażony w 3-osiowy akcelerometr oraz 3-osiowy żyroskop. Umożliwia proste dodanie do projektu funkcji wykrywania ruchu i orientacji. Pozwala na pomiar przyspieszenia liniowego w zakresie ±2 / ±4 / ±8 / ±16 g oraz prędkości kątowej w zakresie ±125 / ±250 / ±500 / ±1000 / ±2000 dps. Do komunikacji wykorzystuje magistralę I2C / SPI. Płytkę wyposażono w złącze  QT / Qwiic, które uławia prototypowanie. Moduł jest zasilany napięciem 3 V lub 5 V.

Produkt kompatybilny z Arduino. Producent udostępnia przewodnik użytkownika, oraz bibliotekę dla Arduino.

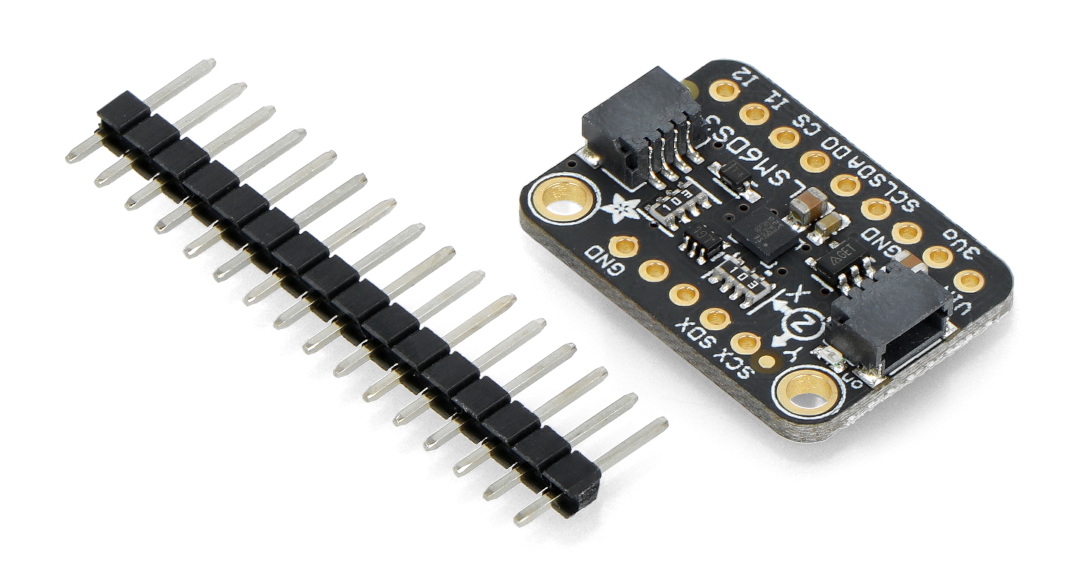

LSM6DS3TR-C 6-DoF IMU - 3-osiowy akcelerometr i żyroskop - Adafruit 4503


LSM6DS3TR-C 6-DoF IMU - 3-osiowy akcelerometr i żyroskop - Adafruit 4503
.


Prezentacja modułu przygotowana przez producenta.

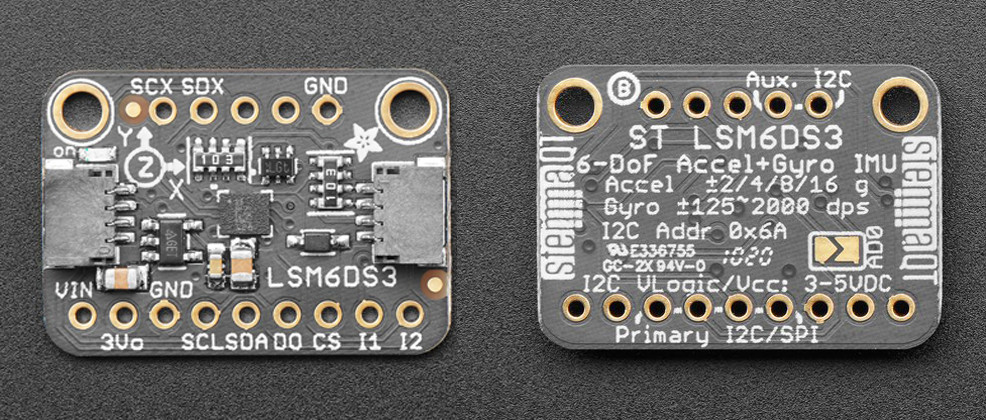

Wyprowadzenia umieszczone na obu stronach płytki


Wyprowadzenia umieszczone na obu stronach płytki

Wyprowadzenia modułu Adafruit 4503

  • VIN: Pin zasilania (płytka posiada wbudowany regulator napięcia, należy ją zasilić takim samym napięciem jak poziom logiczny używanego mikrokontrolera)
  • 3Vo: Wyjście 3,3 V z regulatora napięcia (obciążalność do 100 mA)
  • GND: Masa (wspólna dla zasilania i logiki)
  • SCL: Linia zegarowa magistrali I2C
  • SDA: Linia danych magistrali I2C
  • STEMMA QT: Złącza pozwalające na podłączenie czujnika do płyt rozwojowych ze  złączami STEMMA QT
  • AD0: Zworka adresowa I2C
  • DO: Pin szeregowy Data Out / Microcontroller In Sensor Out, dla danych wysyłanych z LSM6DS3TR-C
  • CS: Pin Select chip
  • INT1: Podstawowy pin przerwania
  • INT2: Podstawowy pin przerwania
  • SCX, SDX, Aux. I2C: Piny dla zaawansowanych użytkowników do podłączenia LSM6DS3TR-C do innego czujnika

Szczegółowe informacje dotyczące wyprowadzeń modułu i zworek adresowych czujnika można znaleźć w podręczniku użytkownika przygotowanym przez Adafruit

Specyfikacja czujnika akcelerometru żyroskopu i magnetometru - Adafruit 4503

  • Producent: Adafruit
  • Oznaczenie producenta: 4503
  • Napięcie zasilania: 3 V lub 5 V
  • Wbudowana dioda LED sygnalizująca zasilanie
  • Układ: LSM6DS3TR-C
  • Zakres pomiarowy akcelerometru: ±2 / ±4 / ±8 / ±16 g
  • Zakres pomiarowy żyroskopu: ±125 / ±250 / ±500 / ±1000 / ±2000 dps
  • Obsługiwany interfejs: I2C / SPI
  • ODR: do 1,6 KHz
  • Wykrywanie stuknięcia i dwukrotnego stuknięcia
  • Wykrywanie swobodnego spadania
  • Wykrywanie kroków / wstrząsów
  • Adres I2C: 0x6A lub 0x6B
  • Wymiary produktu: 25,3 x 17,8 x 4,6 mm
  • Masa: 1,7 g

Zawartość zestawu

  • LSM6DS3TR-C 6-DoF IMU - 3-osiowy akcelerometr i żyroskop - Adafruit 4503 - 1 szt.

Przykład zastosowania czujnika.

Szerokość opakowania 7.5 cm
Wysokość opakowania 12 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.004 kg
