Indeks: SEE-29646

Seeed Xiao SAMD21 Plus - 27 GPIO/ładowanie Li-ion - Arduino/CircuitPython - Seeedstudio 100031394

XIAO SAMD21 z 27 wyprowadzeniami cyfrowymi, układem ładowania akumulatora i przyciskami Reset oraz Boot: płytka o wymiarach 21 x 17,8 mm do Arduino, MicroPythona i CircuitPythona.

  • 16 dodatkowych padów SMD na spodzie płytki
  • 11 wejść analogowych i wyjście DAC
  • Programowalna dioda RGB WS2812
Cena:
Cena netto:

Akcesoria Skompletuj zestaw

Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

SAMD21 z przyciskami, diodą RGB i układem ładowania akumulatora

Seeed Studio XIAO SAMD21 Plus to płytka z mikrokontrolerem ATSAMD21G18A, która przy wymiarach zaledwie 21 x 17,8 mm oferuje 27 wyprowadzeń cyfrowych, 11 wejść analogowych oraz wbudowany układ ładowania akumulatorów Li-ion. Rdzeń Cortex-M0+ pracuje z częstotliwością 48 MHz i ma natywny interfejs USB, więc płytka może działać jako klawiatura, makropad z przyciskami skrótów albo kontroler MIDI.

Na płytce są przyciski Reset i Boot oraz programowalna dioda RGB WS2812. Do dyspozycji masz 32 KB SRAM, 256 KB flash i jedno wyjście DAC, czyli przetwornika cyfrowo-analogowego, który wytwarza napięcie od 0 V do 3,3 V. Płytkę zaprogramujesz w Arduino, PlatformIO, MicroPythonie, CircuitPythonie albo w Zephyrze, a gotowe przykłady znajdziesz na wiki producenta.

Seeed Xiao SAMD21 Plus - 27 GPIO/ładowanie Li-ion - Arduino/CircuitPython - Seeedstudio 100031394

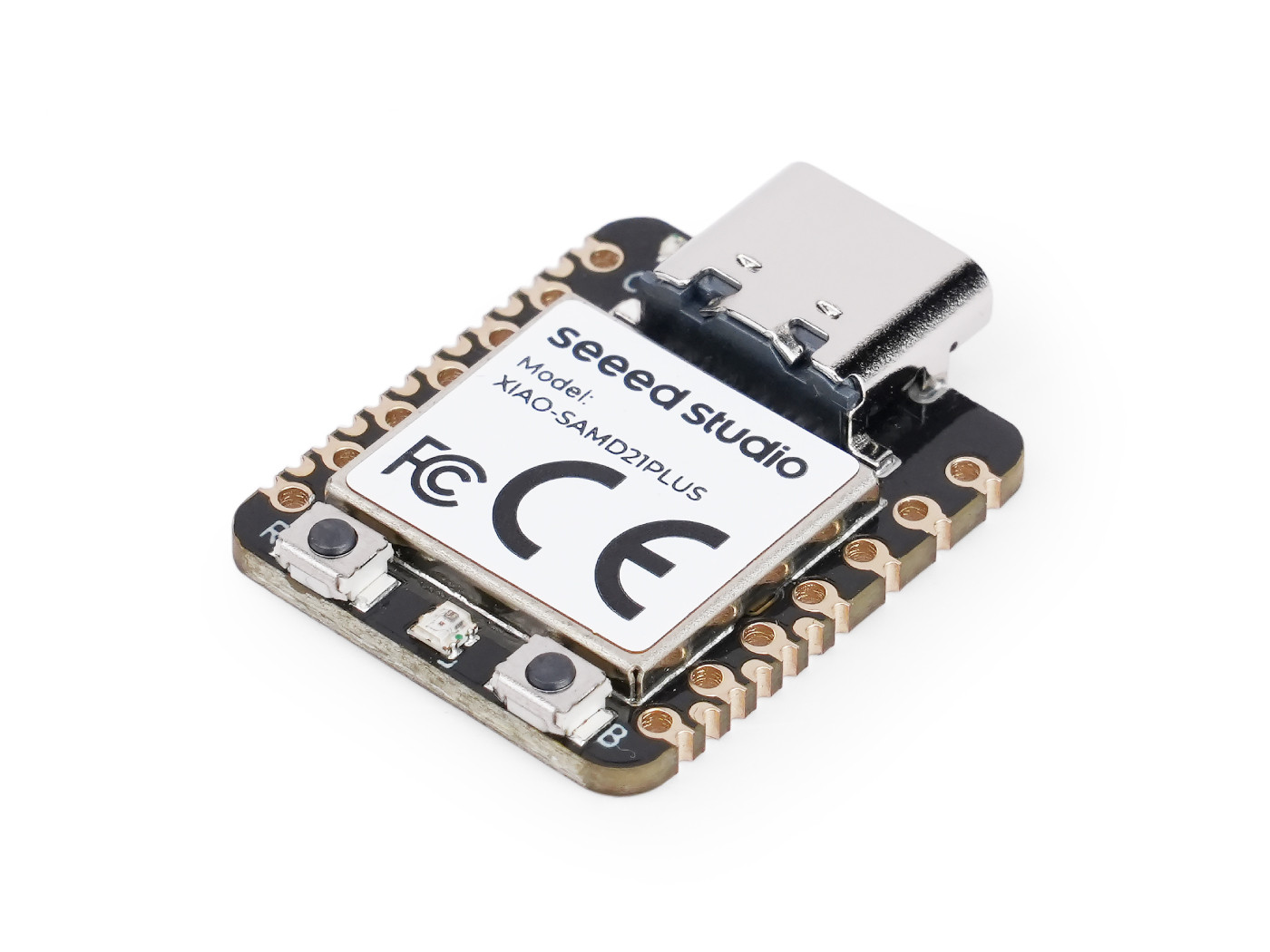

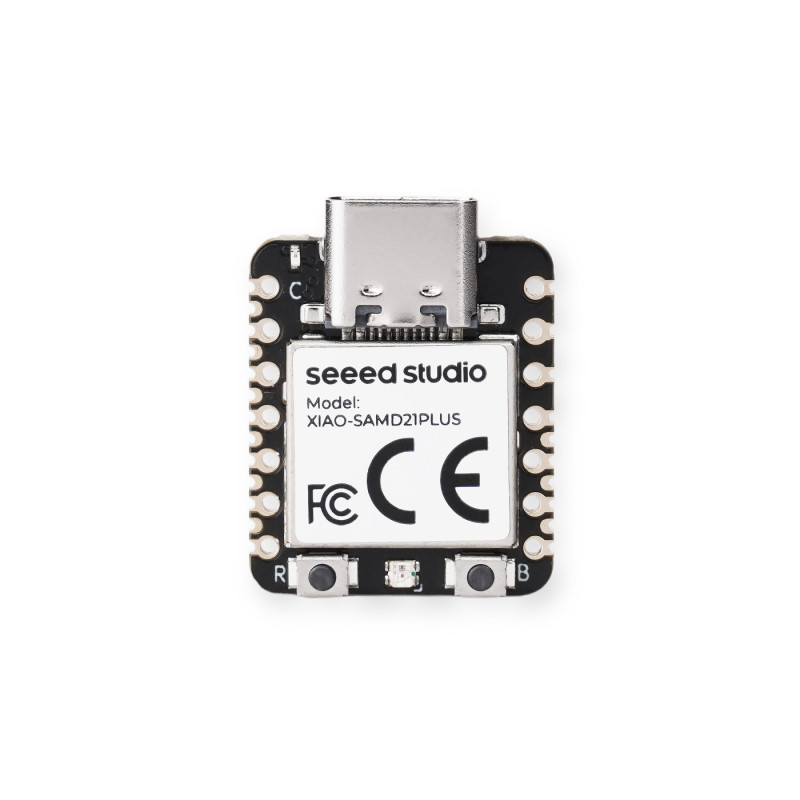

Seeed Studio XIAO SAMD21 Plus - widok z góry

27

wyprowadzeń GPIO cyfrowych (standardowy XIAO SAMD21: 11)

11 ADC + 1 DAC

wejść analogowych i jedno wyjście analogowe

około 200 mA

prąd ładowania akumulatora Li-ion przez USB typu C

Reset i Boot

dwa przyciski zamiast padów do zwierania

Seeed Xiao SAMD21 Plus - 27 GPIO/ładowanie Li-ion - Arduino/CircuitPython - Seeedstudio 100031394

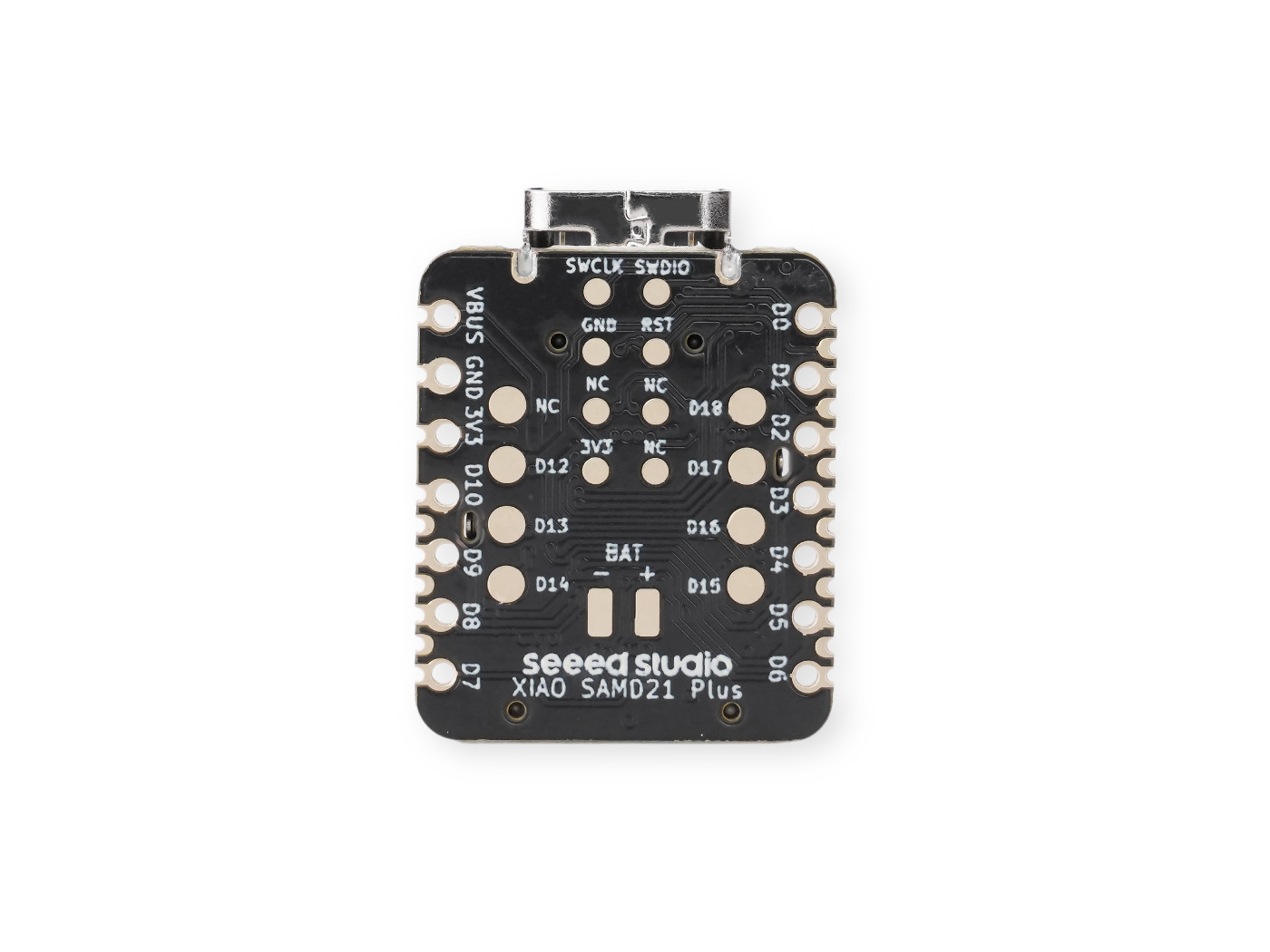

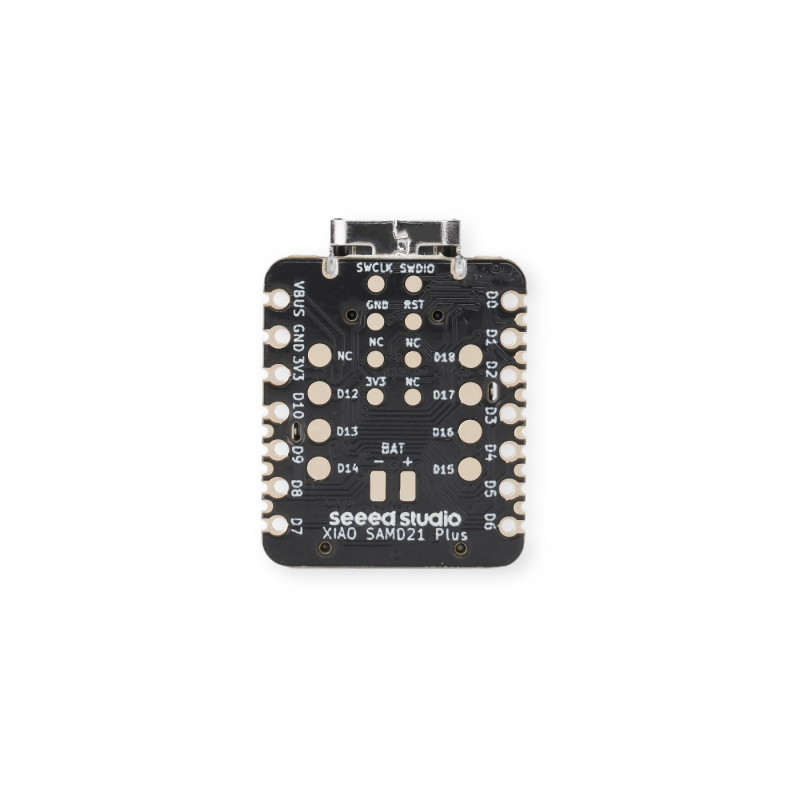

Seeed Studio XIAO SAMD21 Plus - widok spodu z padami lutowniczymi

Co dodaje wersja Plus

Przód płytki to ten sam 14-pinowy układ XIAO, z którym współpracują nakładki takie jak XIAO Expansion Board, Grove Shield for XIAO i okrągły wyświetlacz dotykowy 1,28" do XIAO. Na spodzie wersja Plus ma 16 dodatkowych padów SMD o rastrze 1,27 mm, czyli pól lutowniczych do przylutowania płytki bezpośrednio na własnej płytce PCB, jak zwykły moduł SMD.

Nowe pady dają drugą magistralę I2C i interfejs I2S, czyli cyfrowe łącze audio do mikrofonów i wzmacniaczy. Do padów BAT podłączysz akumulator Li-ion 3,7 V, który ładuje układ zarządzania zasilaniem, a jego napięcie odczytasz programem. Standardowy XIAO SAMD21 nie ma układu ładowania, więc jego pady zasilania na spodzie nie nadają się do akumulatora Li-ion.

Botland jest oficjalnym dystrybutorem rozwiązań dla elektroniki i robotyki firmy Seeedstudio. Setki gotowych do użycia urządzeń oraz podzespołów i modułów są dostępne od ręki lub na Twoje zamówienie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Seeedstudio są oryginalne.

Dobry wybór dla Ciebie?

Dobry wybór, jeśli:

  • budujesz urządzenie USB, np. makropad, klawiaturę albo kontroler MIDI
  • potrzebujesz wielu wejść analogowych i wyjścia DAC w małym module
  • chcesz zasilać projekt z akumulatora Li-ion bez osobnej ładowarki

Rozważ inną opcję, jeśli:

XIAO SAMD21 Plus a standardowy XIAO SAMD21

XIAO SAMD21 PlusXIAO SAMD21
Wyprowadzenia GPIO2711
Interfejsy2 x I2C, UART, SPI, I2SI2C, UART, SPI
Dodatkowe pady SMD 1,27 mm na spodzie16brak
Ładowanie akumulatora Li-iontak, około 200 mAnie
Przyciski i diodyprzyciski Reset i Boot, dioda RGB WS2812pady RST do zwarcia, dioda L
Zobaczta stronaXIAO SAMD21

Ciekawostka

Od tej płytki zaczęła się rodzina XIAO

XIAO SAMD21, wcześniej nazywany Seeeduino XIAO, był pierwszą płytką rodziny XIAO wielkości kciuka. Pierwsza wersja wymagała zwarcia pęsetą padów RST, a wersja Plus ma już przyciski Reset i Boot.

Źródło: Seeed Studio Wiki: XIAO SAMD21

Najczęstsze pytania

Jak wejść w tryb bootloadera?

Podłącz płytkę do komputera i szybko naciśnij dwa razy przycisk Reset. Płytka przejdzie w tryb bootloadera i będzie czekać na wgranie nowego programu z komputera.

Jaką płytkę wybrać w Arduino IDE?

Po zainstalowaniu pakietu płytek Seeed SAMD wybierz płytkę XIAO M0 Plus. Dioda RGB jest podłączona do pinu PA27, a jej zasilanie włączasz osobnym pinem D11.

Jak odczytać napięcie akumulatora?

Włącz pin PB2 (VBAT_EN), odczytaj wejście analogowe PB3 (AIN11_VBAT) i pomnóż wynik przez 2. Podłączony akumulator jest ładowany z USB prądem około 200 mA.

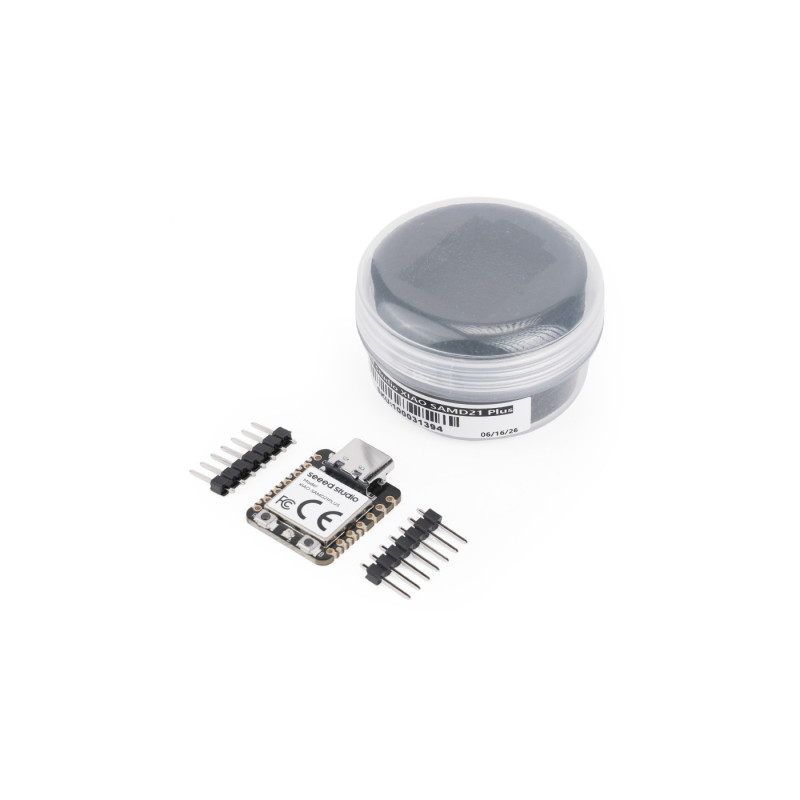

Zawartość zestawu

  • 1 x Płytka Seeed Studio XIAO SAMD21 Plus
  • 2 x Listwy goldpin 7-pinowe

Listwy goldpin nie są przylutowane.

Specyfikacja techniczna

ParametrWartość
MikrokontrolerMicrochip ATSAMD21G18A, Arm Cortex-M0+ do 48 MHz, natywny USB
Pamięć32 KB SRAM, 256 KB flash
Łączność bezprzewodowabrak
Wyprowadzenia30 GPIO: 14-pinowy układ XIAO i 16 dodatkowych padów SMD; 27 wyprowadzeń cyfrowych
Wejścia analogowe11
Wyjście DAC1
Interfejsy2 x I2C, UART, SPI, I2S, pady SWD
Na płytcedioda RGB WS2812, dioda ładowania, przyciski Reset i Boot
Zarządzanie akumulatoremukład ładowania Li-ion SGM40567 (około 200 mA), zabezpieczenie BAT-3V3, pomiar napięcia akumulatora
ZasilanieUSB typu C 5 V; akumulator Li-ion 3,7 V przez pady BAT
OprogramowanieArduino, PlatformIO, MicroPython, CircuitPython, TinyGo, Zephyr
Temperatura pracyod -40°C do 85°C

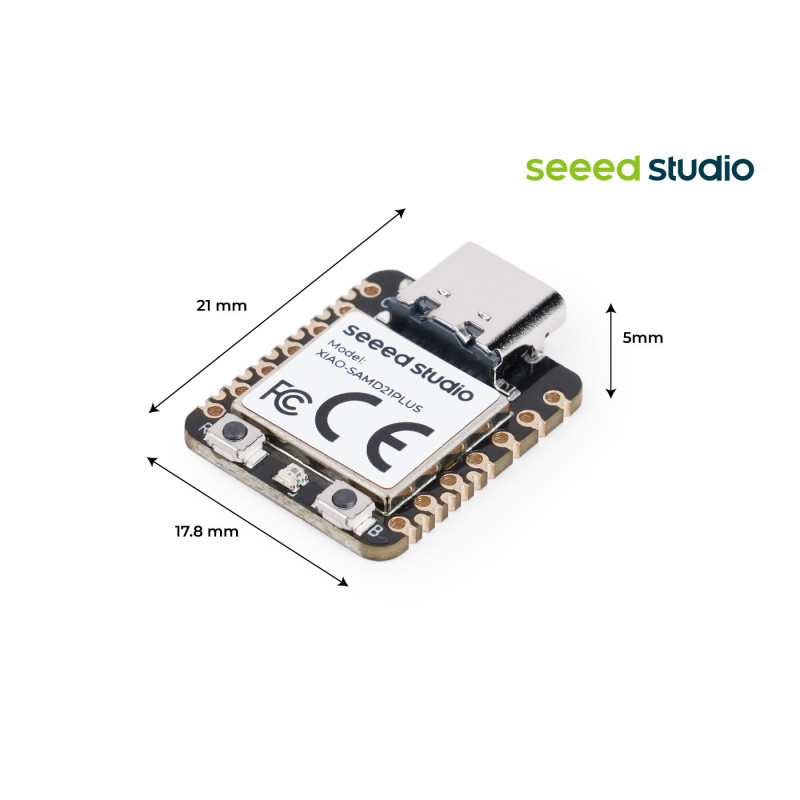

Wymiary21 x 17,8 x 5 mm
Kod producenta100031394
ProducentSeeed Studio
Nazwa Wartość
UC - Mikrokontroler ATSAMD21G18
UC - Rdzeń ARM Cortex-M0+
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 32 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 27
UC - wejścia analog. 11
UC - Taktowanie 48 MHz
UC - Przetwornik AC 12-bitów
UC - Interfejs USB USB C
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
Szerokość 4,5 cm
Wysokość 2,5 cm
Głębokość 2,5 cm
Waga 0,01 kg
