Opis produktu: Potencjometr obrotowy 1 MOhm liniowy 1/5 W B1M - 5 szt.
Potencjometr obrotowy liniowy posiada trzy wyprowadzenia dopasowane do płytek stykowych. Podłączony do przetwornika analogowo-cyfrowego mikrokontrolera (np. wejść analogowych Arduino) może służyć jako gałka-pokrętło w interfejsie użytkownika. Potencjometr posiada nakrętkę oraz podkładkę.
Potencjometr obrotowy - zastosowanie
Potencjometr obrotowy 1 MΩ liniowy 1/5 W to propozycja, którą można zastosować w wielu projektach elektronicznych. Element pozwala kontrolować dopływ energii elektrycznej poprzez zwiększanie i zmniejszanie oporu elektrycznego, dzięki czemu użytkownik może sterować natężeniem działania różnych funkcji urządzeń (na przykład światła czy dźwięku).
Potencjometr można zastosować na przykład jako część urządzenia przeznaczonego do odtwarzania audio (jako pokrętło głośności) lub regulowania natężenia światła w ściemniaczach do instalacji oświetleniowej, a także jako element termostatów i wielu innych sprzętów wyposażonych w interfejs użytkownika z możliwością płynnego sterowania intensywnością działania.
Elementy sprzedawane w pakiecie po 5 sztuk.

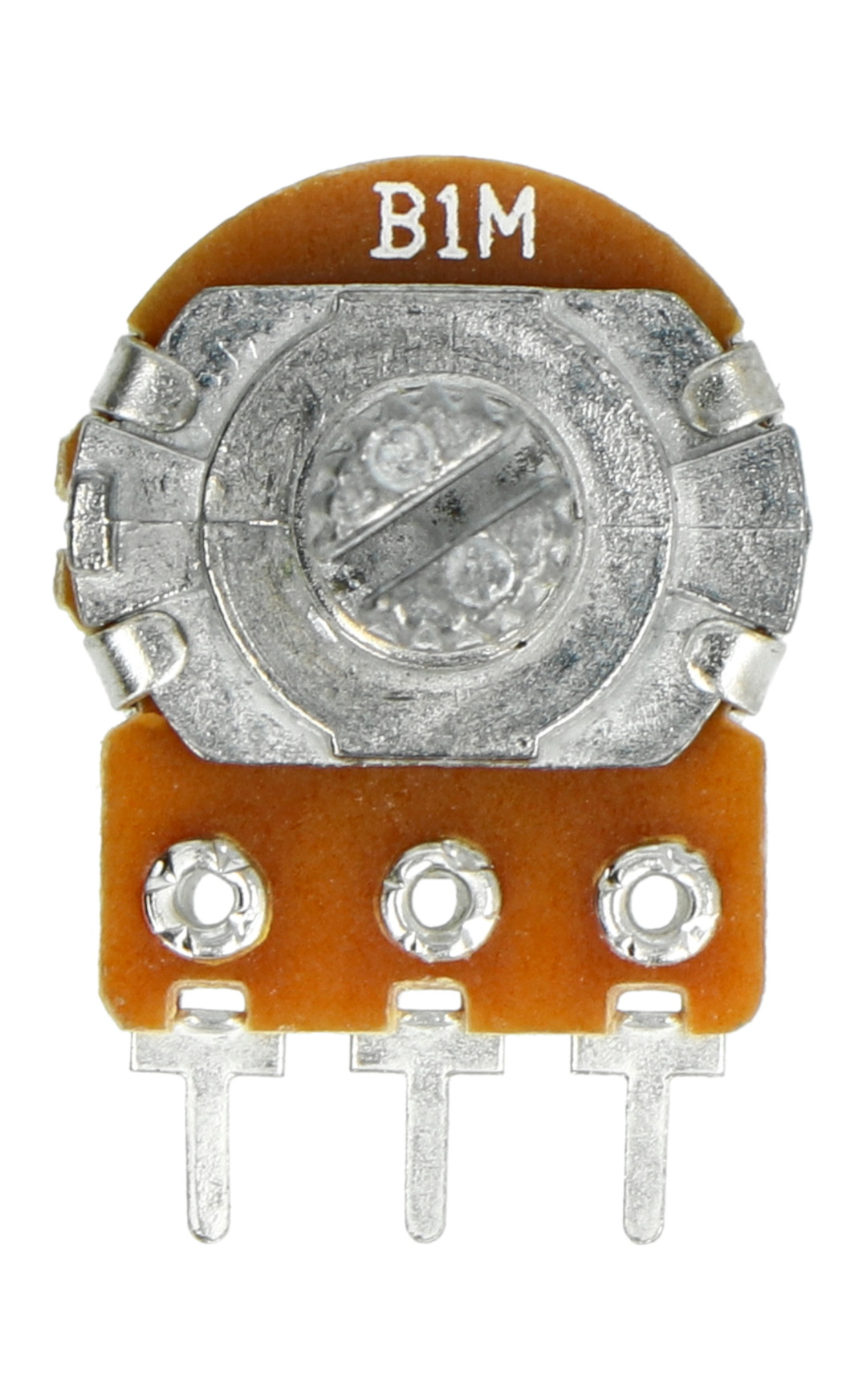

Potencjometr obrotowy 1 MOhm liniowy 1/5 W B1M.

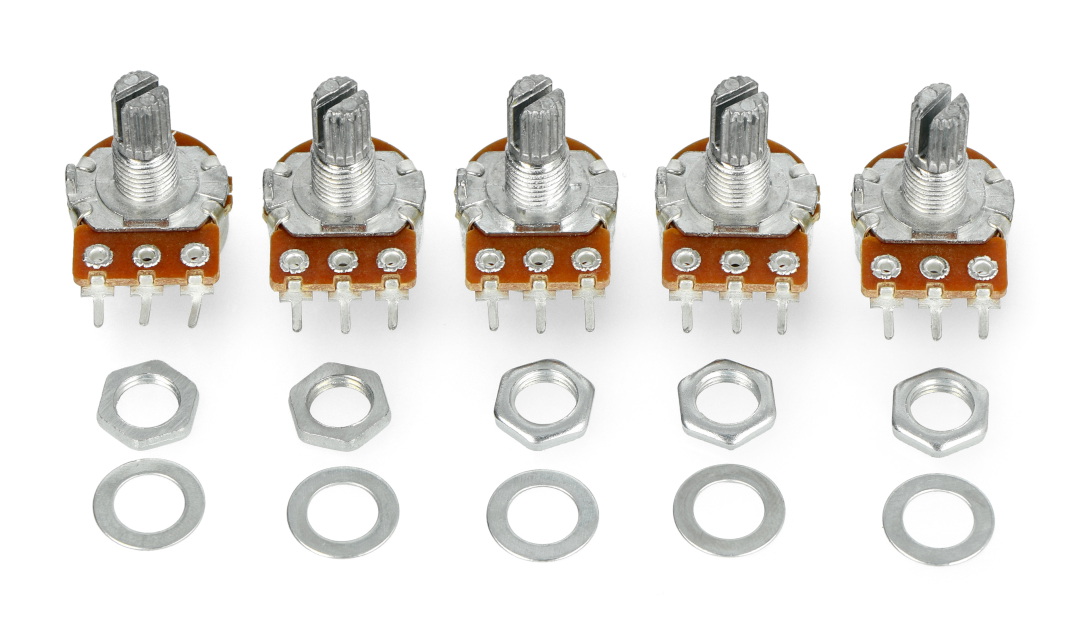

Zestaw zawiera 5 sztuk potencjometrów obrotowych 1 MOhm liniowy 1/5 W B1M.
Specyfikacja potencjometru obrotowego
- Model: WH148-B1M
- Maksymalne napięcie robocze: 200 V
- Rezystancja: 1 MΩ
- Moc: 0,2 W
- Charakterystyka: liniowa
- Długość osi: 15 mm
- Średnica osi: 6 mm
- Wyprowadzenia: 3 pin
- Raster wyprowadzeń: 5 mm (dopasowany do płytek stykowych)
- Tolerancja liniowości: ± 20%
- Temperatura pracy: od -10°C do +70°C
- Masa: 7 g
Jak podłączyć potencjometr?
Potencjometr jest przeznaczony do montażu na płytce stykowej tzn., że element nie wymaga lutowania - jego wyprowadzenia wystarczy umieścić w odpowiednich otworach na płytce. Urządzenie jest przystosowane do zasilania napięciem stałym o wartości do 200 V.
