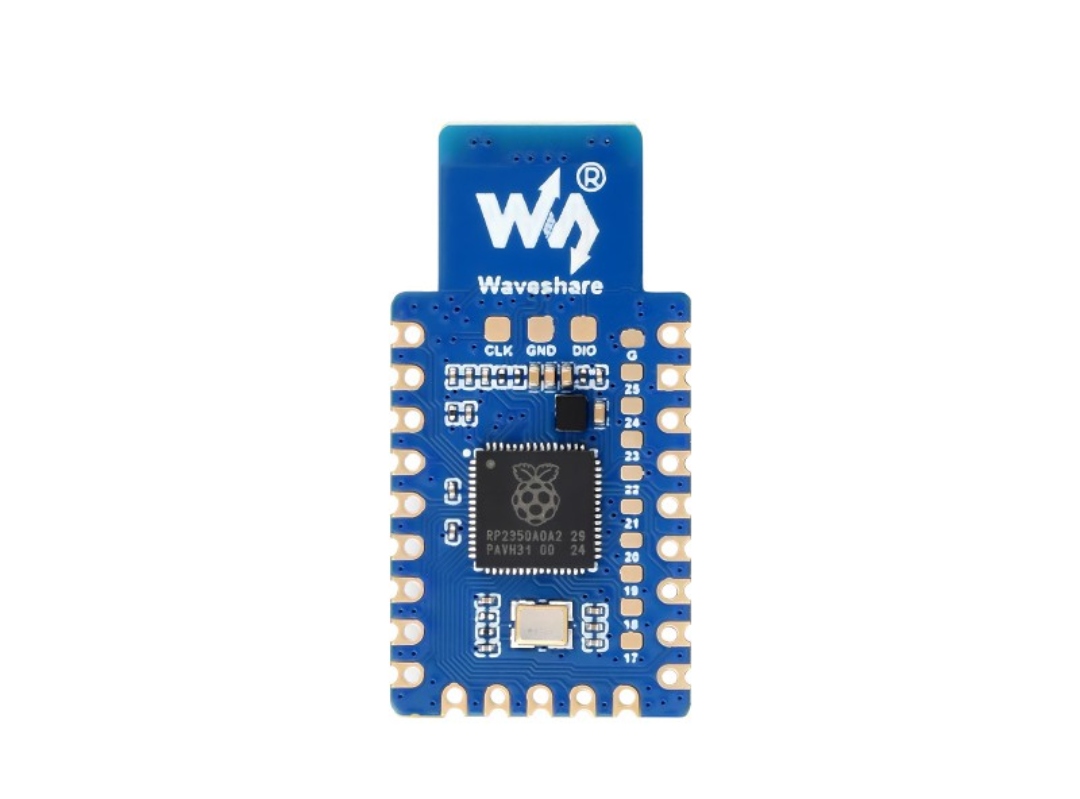

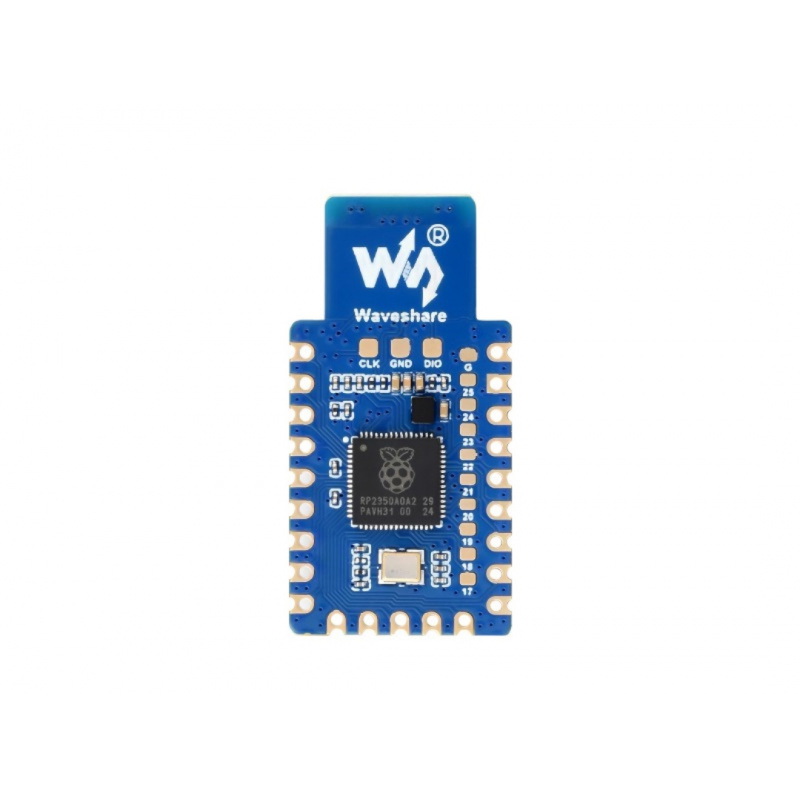

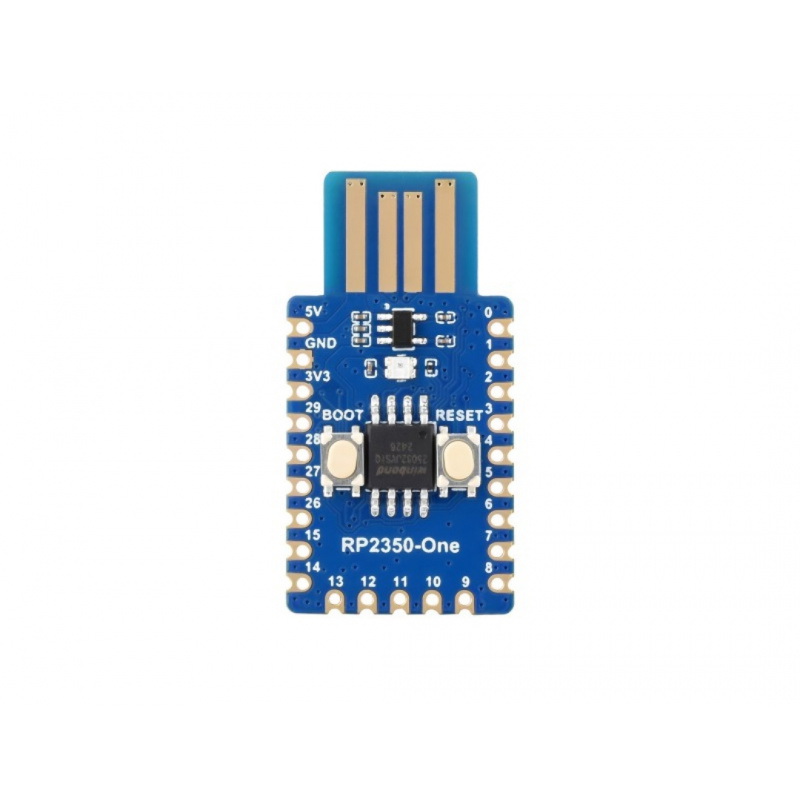

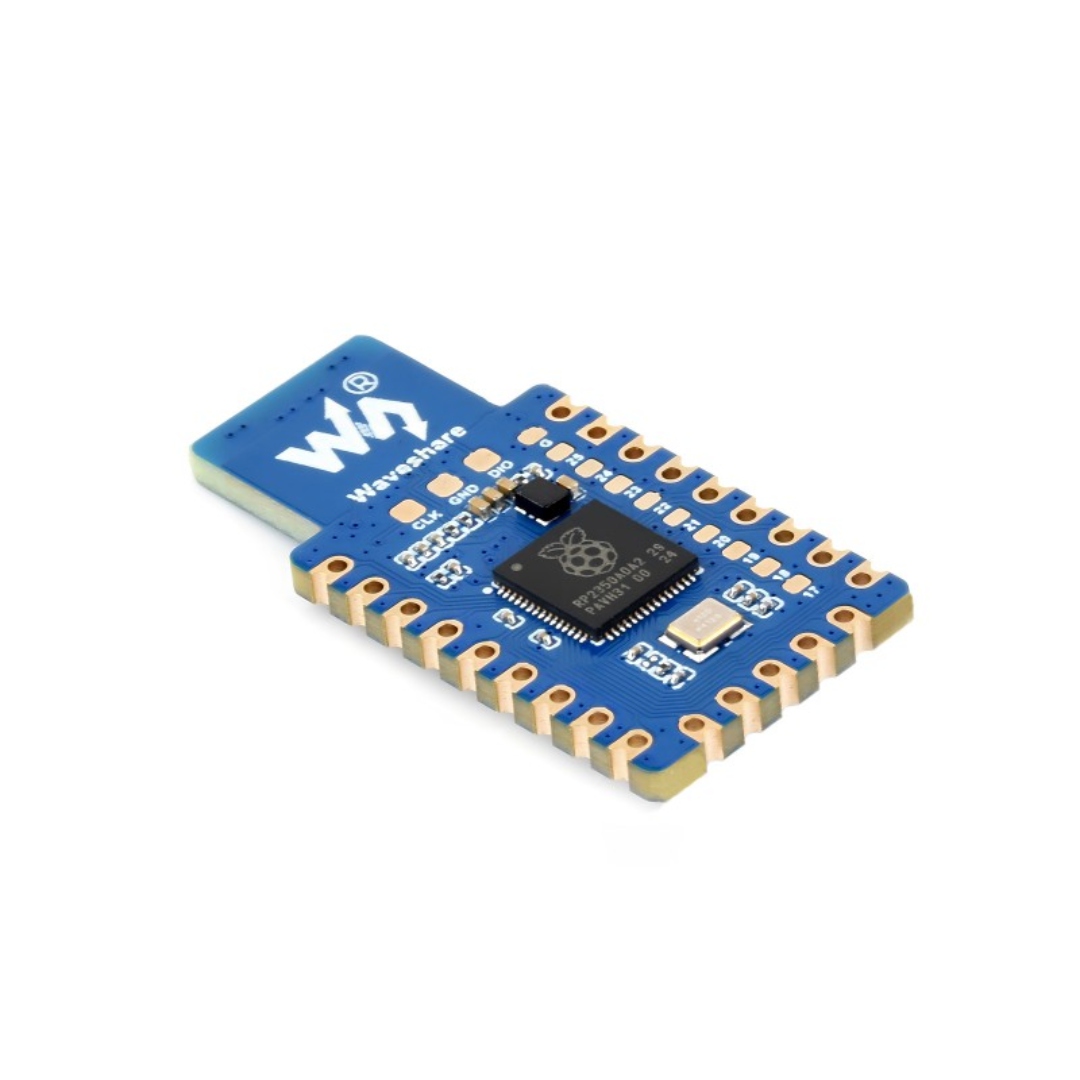

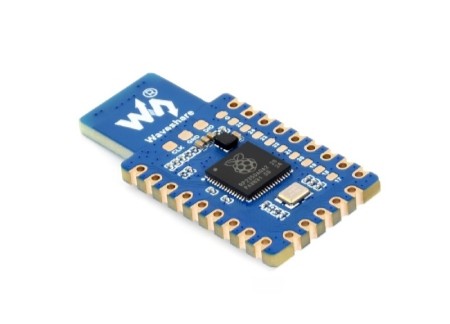

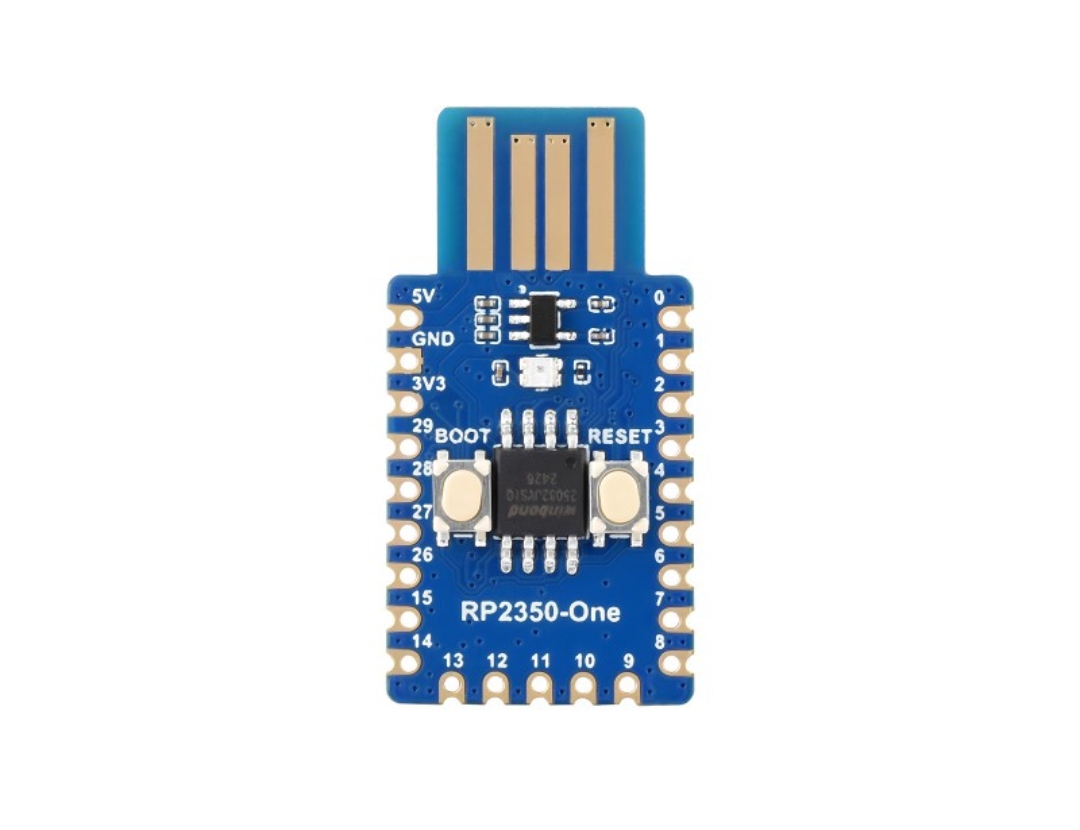

Opis produktu: RP2350-One - płytka deweloperska z mikrokontrolerem RP2350A - Waveshare 29453
P2350-One to nowoczesna płytka MCU oparta na układzie RP2350A od Raspberry Pi. Posiada unikalną architekturę dual-core, łączącą procesory ARM Cortex-M33 i Hazard 3 RISC-V, z zegarem do 150 MHz, co zapewnia dużą moc obliczeniową nawet dla wymagających projektów. Płytka oferuje wbudowane złącze USB typu A, gotowe do pracy plug-and-play, eliminując potrzebę stosowania dodatkowych przewodów. Dzięki 29 wielofunkcyjnym pinom GPIO i 12 programowalnym PIO można łatwo sterować urządzeniami zewnętrznymi i tworzyć niestandardowe peryferia. RP2350-One obsługuje tryby niskiego poboru energii (sleep i dormant), co czyni ją energooszczędną, a RGB LED WS2812 pozwala na sygnalizację stanu bez dodatkowych elementów. Kompaktowa konstrukcja i specjalne wyprowadzenia sprawiają, że płytka jest idealna do projektów SMD oraz integracji w gotowych urządzeniach.
RP2350-One - płytka deweloperska z mikrokontrolerem RP2350A - Waveshare 29453.
P2350-One to nowoczesna płytka MCU oparta na układzie RP2350A od Raspberry Pi.Cechy szczególne
- Mocny mikrokontroler: połączenie dual-core ARM Cortex-M33 i dual-core Hazard 3 RISC-V z zegarem do 150 MHz zapewnia wysoką wydajność obliczeniową
- Port USB typu A wbudowany na płytce: natychmiastowa gotowość do pracy bez konieczności dodatkowych przewodów
- Pojemna pamięć: 4 MB Flash oraz 520 kB SRAM pozwalają na rozbudowane projekty
- Szeroki zestaw interfejsów: 2x SPI, 2x I2C, 2x UART, 4x 12-bitowe ADC oraz 16 kanałów PWM
- Programowalne PIO: 12 maszyn stanów umożliwiających tworzenie własnych peryferiów i niestandardowych funkcji
- Rozbudowane GPIO: 29 pinów wielofunkcyjnych zapewniających elastyczne podłączanie sensorów i modułów
- Energooszczędne tryby pracy: funkcje sleep i dormant pozwalają zminimalizować zużycie energii

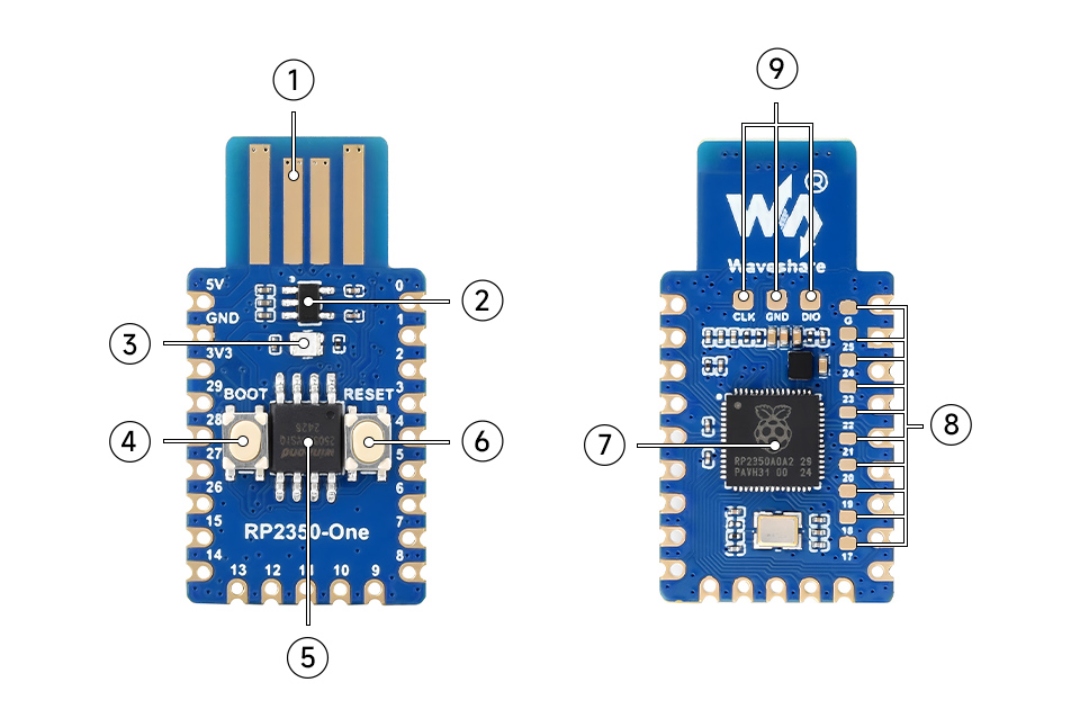

Rozmieszczenie elementów na płytce RP2350-One
- Złącze PCB USB typu A
- Stabilizator LDO RT9013-33GB 3,3 V / 500 mA
- Dioda LED RGB WS2812
- Przycisk Boot
- Pamięć Flash NOR 4 MB W25Q32JVSSIQ
- Przycisk Reset
- Mikrokontroler RP2350A
- Piny wyprowadzeń RP2350A (10 punktów lutowniczych, w tym 9 linii GPIO)
- Piny debugowania (CLK, GND, DIO)
Rozmieszczenie elementów na płytce.
Posiada unikalną architekturę dual-core, łączącą procesory ARM Cortex-M33 i Hazard 3 RISC-V, z zegarem do 150 MHz.Specyfikacja techniczna płytki
- Mikrokontroler: RP2350A
- Procesor: dual-core ARM Cortex-M33 i dual-core Hazard 3 RISC-V
- Taktowanie: do 150 MHz
- Pamięć:
- Flash: 4 MB
- SRAM: 520 kB
- GPIO: 29 wielofunkcyjnych pinów
- Programowalne PIO: 12 maszyn stanów
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- Porty USB: USB typu A (host/device)
- Tryby oszczędzania energii: sleep, dormant
- LED: RGB WS2812
- Wymiary: 18 x 25,5 mm
Zawartość zestawu
- 1x Płytka deweloperska RP2350-One
