Opis produktu: RP2350-USB-A - mini płytka deweloperska z mikrokontrolerem RP2350A - Waveshare 30274
Płytka RP2350-USB-A łączy w sobie elastyczność i moc obliczeniową. Jest oparta na mikrokontrolerze RP2350A zaprojektowanym przez Raspberry Pi, który posiada dwie architektury: dual-core ARM Cortex-M33 i dual-core Hazard 3 RISC-V, działające z zegarem do 150 MHz. Wbudowana pamięć 2 MB Flash oraz 520 kB SRAM pozwala na tworzenie zaawansowanych aplikacji. Moduł oferuje 15 wielofunkcyjnych pinów GPIO, interfejsy SPI, I2C, UART, 12-bitowe przetworniki ADC, 14 kanałów PWM, a także programowalne PIO do obsługi niestandardowych urządzeń peryferyjnych. Płytka umożliwia programowanie drag-and-drop przez USB, obsługę Arduino IDE oraz języki C/C++. Wbudowany RGB LED WS2812 pozwala na sygnalizację stanu urządzenia. Całość ma kompaktową konstrukcję, dzięki czemu idealnie nadaje się do projektów z ograniczoną przestrzenią.

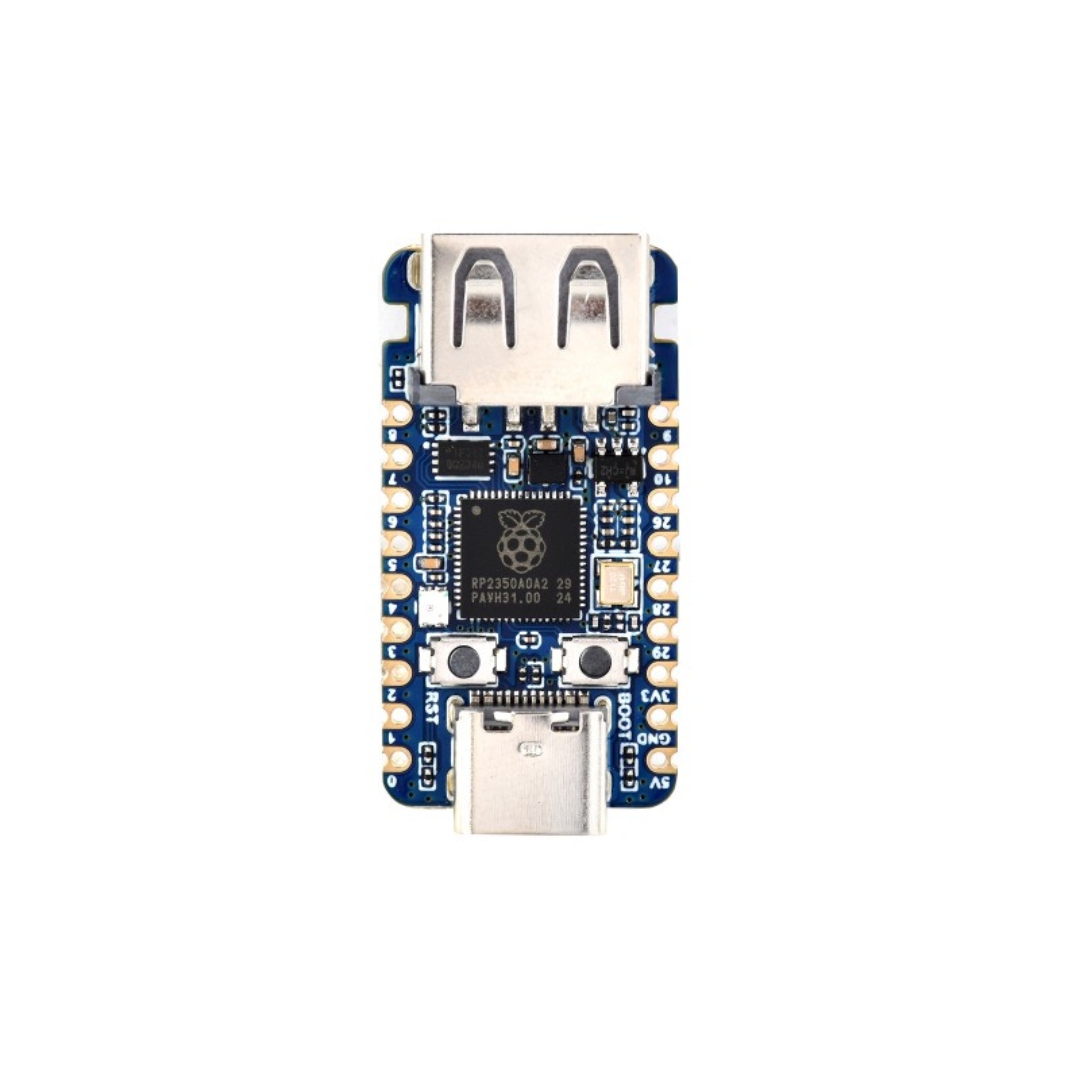

RP2350-USB-A - mini płytka deweloperska - Waveshare 30274.
Płytka RP2350-USB-A łączy w sobie elastyczność i moc obliczeniową.Cechy szczególne
- Mocny i wszechstronny mikrokontroler: RP2350A łączy dual-core ARM Cortex-M33 i dual-core Hazard3 RISC-V, pracując z częstotliwością do 150 MHz, co zapewnia dużą wydajność w wymagających aplikacjach
- Zintegrowane porty USB: płytka posiada złącze USB typu C do programowania i zasilania oraz port USB typu A do podłączania urządzeń lub pełnienia funkcji hosta
- Pojemna pamięć: 2 MB pamięci Flash i 520 kB SRAM pozwalają na obsługę rozbudowanych projektów i przechowywanie danych
- Bogate interfejsy komunikacyjne: 2x SPI, 2x I2C, 2x UART, 4x 12-bitowe przetworniki ADC oraz 14 kanałów PWM umożliwiają podłączenie wielu urządzeń i czujników
- Wbudowany RGB LED WS2812: umożliwia sygnalizację stanu systemu i wizualne informowanie o działaniu płytki
- Tryby niskiego poboru energii: sleep i dormant pozwalają na oszczędzanie energii w aplikacjach wymagających niskiego zużycia prądu

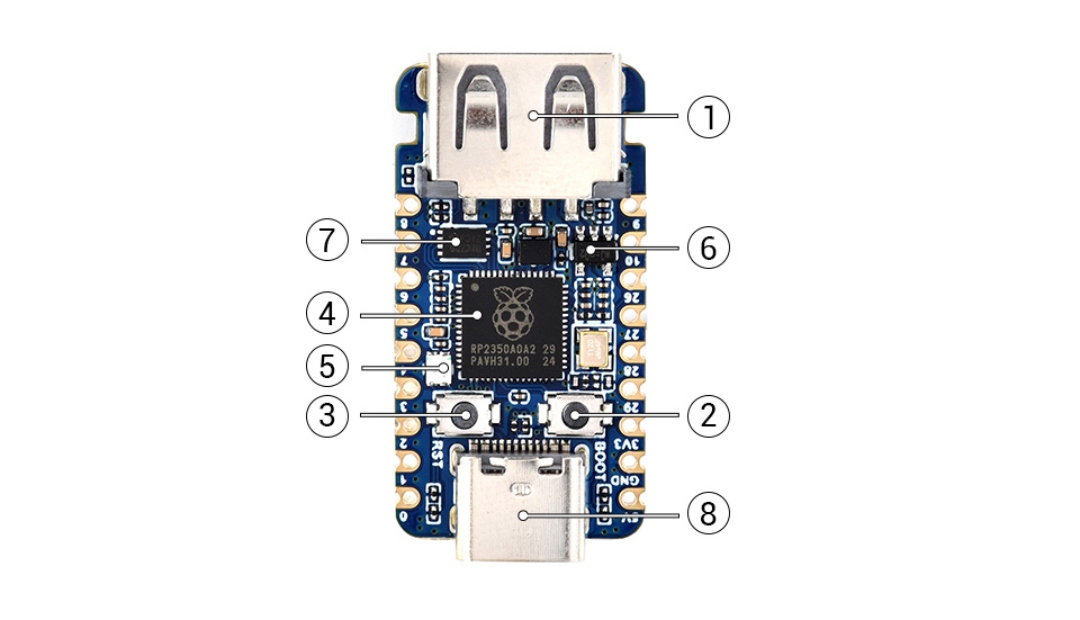

Rozmieszczenie elementów na płytce
- Port USB typu A
- Przycisk BOOT
- Przycisk RESET
- Mikrokontroler RP2350A
- Dioda RGB LED
- Stabilizator napięcia RT9013-33GB
- Pamięć Flash
- Port USB typu C do programowania
Rozmieszczenie elementów na płytce RP2350-USB-A.
Całość ma kompaktową konstrukcję, dzięki czemu idealnie nadaje się do projektów z ograniczoną przestrzenią.Specyfikacja techniczna płytki
- Mikrokontroler: RP2350A
- Procesor: dual-core ARM Cortex-M33 + dual-core Hazard3 RISC-V
- Taktowanie: 150 MHz
- Pamięć:
- Flash: 2 MB
- SRAM: 520 kB
- Porty USB: USB typu A i USB typu C
- Interfejsy: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 14x PWM, 12x PIO, 15x GPIO
- Dodatkowe funkcje: czujnik temperatury, zegar i timer na chipie, przyspieszone biblioteki floating-point
- Wymiary: 33 x 17,5 mm
Zawartość zestawu
- 1x Płytka deweloperska RP2350-USB-A
