Gravity - LIS2DW12 - akcelerometr 3-osiowy ±2g/±4g/±8g/±16g - I2C - DFRobot SEN0409

Indeks: DFR-19915 EAN: 6959420919932
Moduł Gravity w postaci 3-osiowego akcelerometru, który umożliwia pomiar przyśpieszenia liniowego. Posiada wbudowany układ LIS2DW12 (należący do popularnej serii LIS) oraz jest zasilany napięciem w zakresie od 3,3 V do 5 V. Dodatkowo czujnik od DFRobot posiada możliwość pomiaru przyśpieszenia w zakresie ± 2 g / ± 4 g / ± 8 g / ± 16 g. Częstotliwość wykonywania pomiaru wynosi od 1,6 Hz do 1600 Hz.
Gravity - LIS2DW12 - akcelerometr 3-osiowy ±2g/±4g/±8g/±16g - I2C - DFRobot SEN0409
21,90 zł
17,80 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino Raspberry Pi Micro:bit

Opis produktu: Gravity - LIS2DW12 - akcelerometr 3-osiowy ±2g/±4g/±8g/±16g - I2C - DFRobot SEN0409

Moduł Gravity w postaci 3-osiowego akcelerometru, który umożliwia pomiar przyśpieszenia liniowego. Posiada wbudowany układ LIS2DW12 (należący do popularnej serii LIS) oraz jest zasilany napięciem w zakresie od 3,3 V do 5 V. Dodatkowo czujnik od DFRobot posiada możliwość pomiaru przyśpieszenia w zakresie ± 2 g / ± 4 g / ± 8 g / ± 16 g. Częstotliwość wykonywania pomiaru wynosi od 1,6 Hz do 1600 Hz.

Sugerowane zastosowanie

  • Wykrywanie swobodnego spadania
  • Wykrywanie i nagrywanie aktywności
  • Wykrywanie pojedynczego/podwójnego dotknięcia
  • Robot samobalansujący
  • Samolot
  • Rozpoznawanie ludzkich działań
  • Wykrywanie orientacji 6D / 4D

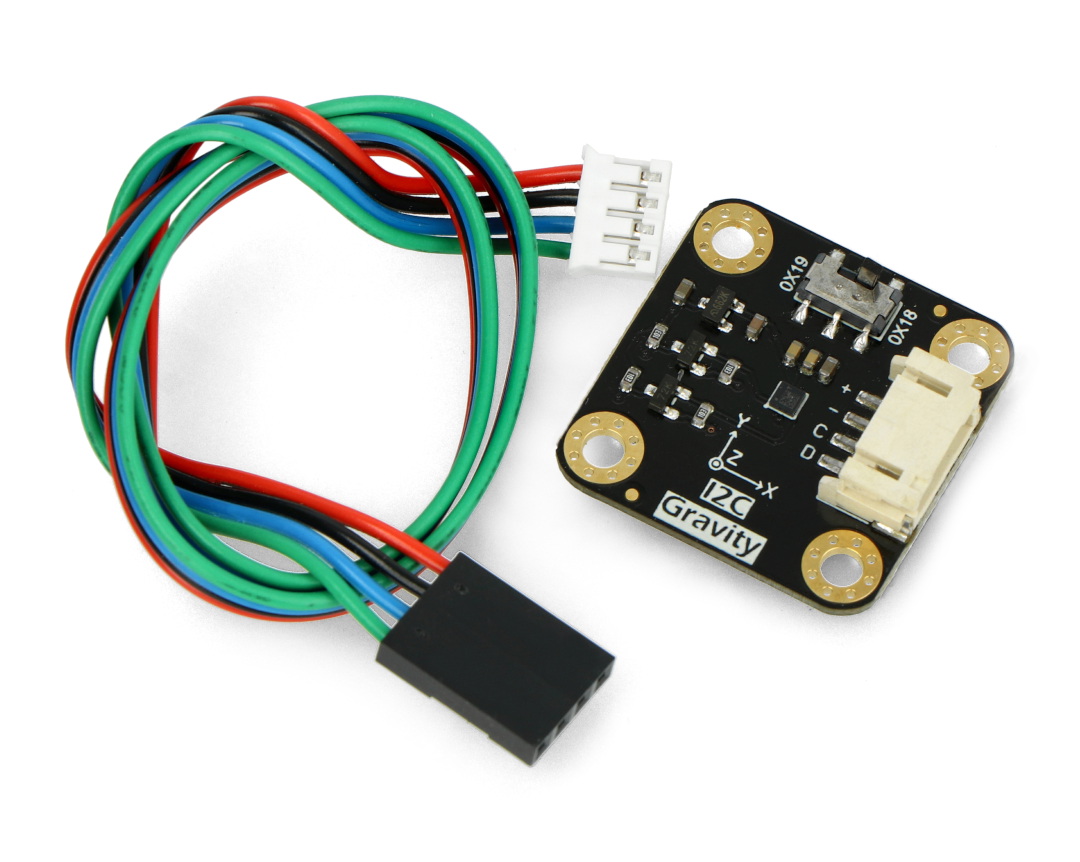

Gravity - LIS2DW12 - akcelerometr 3-osiowy w zestawie z dedykowanym przewodem połączeniowym.Gravity - LIS2DW12 - akcelerometr 3-osiowy w zestawie z dedykowanym przewodem połączeniowym.

Połączenie akcelerometru za pomocą złącza Gravity z płytką Firebeetle-M0.

Połączenie akcelerometru za pomocą złącza Gravity z płytką Firebeetle-M0.

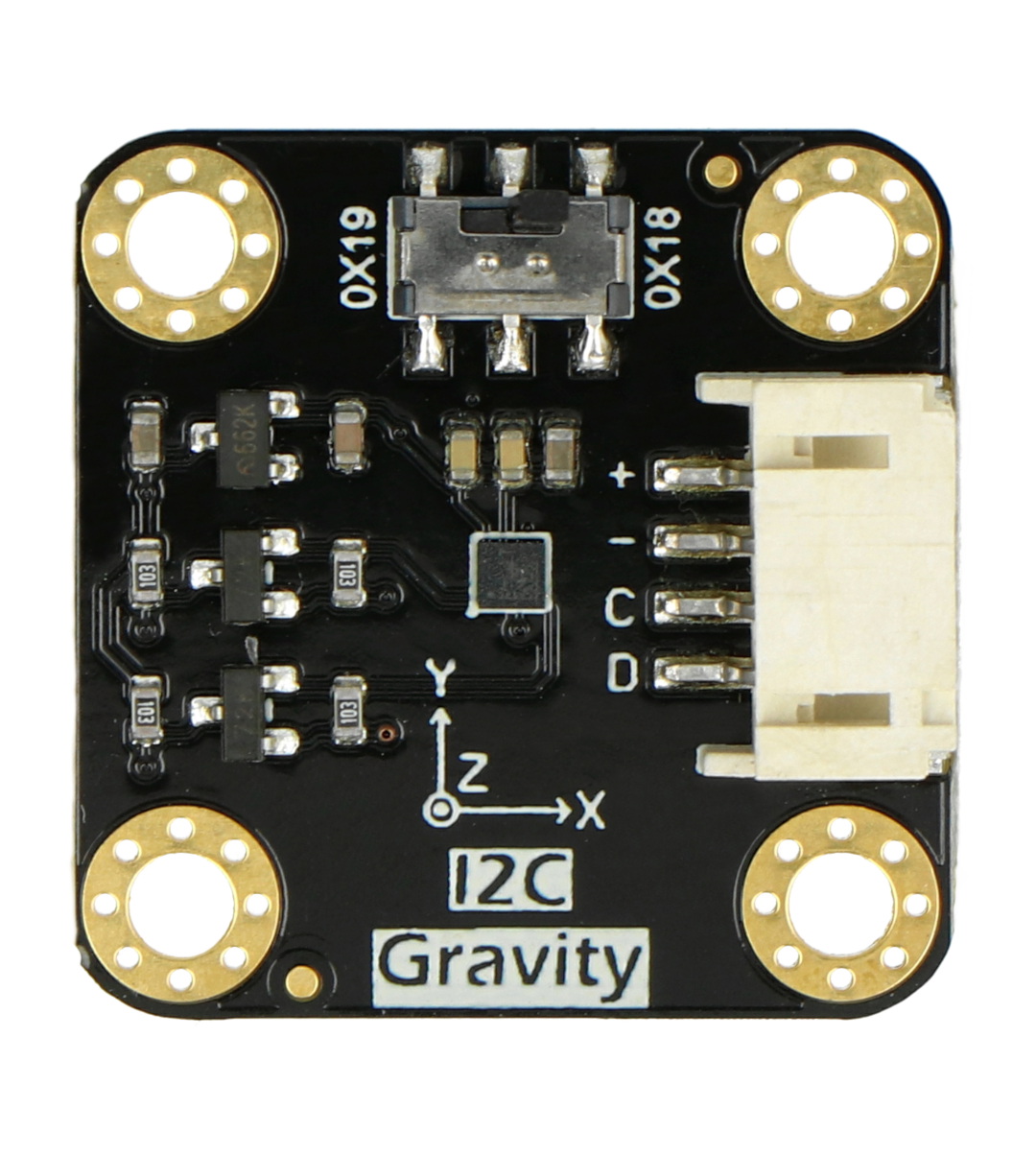

Opis wyprowadzeń oraz schemat połączeń

Moduł posiada złącze zgodne ze standardem Gravity. Dzięki niemu nie ma konieczności lutowania dodatkowych złącz, a cały proces podłączenia jest znacznie szybszy i wygodniejszy.

  • VCC/+ - pin zasilania w 5 V / 3,3 V
  • GND/- - maska układu
  • SCL/C - linia zegara interfejsu komunikacyjnego I2C
  • SDA/D - linia danych interfejsu komunikacyjnego I2C

Zawartość zestawu

  • Gravity - H3LIS200DL - akcelerometr 3-osiowy - I2C - od DFRobot
  • Przewód połączeniowy Gravity 4-pinowy I2C/UART - 1 szt.

Produkt kompatybilny z Adruino, Raspberry i micro:bit od BBC

Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Znajdują się tam także biblioteki dla poszczególnych środowisk programistycznych do poprania w serwisie GitHub.

Co to jest akcelerometr? Do czego służy?

Akcelerometr to czujnik pozwalający określić wybrane parametry ciała. Mowa tutaj o pomiarze przyśpieszenia (w trzech osiach), dzięki czemu zamiennie używa się określenia przyśpieszeniomierz. Akcelerometr to przetwornik dokonujący pomiaru przyśpieszenia liniowego, czyli mierzący własny ruch. Nie wiesz gdzie używa się akcelerometru? To proste - znajdziesz go nawet w swoim telefonie komórkowym.

Więcej na temat akcelerometru dowiesz się z artykułu dostępnym na naszym blogu - zapraszamy!

Czym jest akcelerometr? Odpowiedzi na te pytanie znajdziesz na blogu Botland!

Wyposażony w złącze Gravity.

Wyposażony w złącze Gravity.

Specyfikacja techniczna czujnika Gravity od DFRobot

  • Typ modułu: akcelerometr
  • Przeznaczenie: do mierzenia przyspieszenia liniowego
  • Wbudowany układ: LIS2DW12
  • Zakres pomiaru przyśpieszenia: ± 2 g / ± 4 g / ± 8 g / ± 16 g
  • Częstotliwość pomiaru: od 1,6 Hz do 1600 Hz
  • Zakres napięcia zasilania: od 3,3 V do 5 V
  • Prąd roboczy:
    • od 8 µA do 10 µA w trybie niskiego zużycia energii
    • około 0,12 mA w trybie pracy o wysokiej wydajności
  • Standard złącza: Gravity
  • Interfejs komunikacyjny: magistrala I2C
  • Adres interfejsu I2C:
    • 0x19 (domyślny)
    • 0x18 (opcjonalny)
  • 16-bitowe wyjście danych
  • Zakres temperatury pracy: od -40°C do 85°C
  • Odporność na wstrząsy 10000 g
  • Funkcja snu i budzenia
  • Bardzo niski poziom hałasu: 1,3 mg RMS (tryb niskiego zużycia energii)
  • 32-poziomowe FIFO
  • Zgodność z ECOPACK, RoHS i Green
  • Wymiary modułu: 27 x 27 mm
  • Rozmiar otworu montażowego:
    • średnica wewnętrzna: 3,1 mm
    • średnica zewnętrzna: 6 mm
Napięcie zasil. od 3.3 V
Napięcie zasil. do 5.0 V
Moduł - typ Akcelerometr
Szerokość opakowania 5.6 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 6.2 cm
Masa opakowania 0.013 kg
