Czujnik pyłu / czystości powietrza PM2,5 - 5V UART - PlanTower PMS9103M

Indeks: PLA-17768 EAN: 5904422365868

Moduł czujnika pyłu pozwala określić stopień czystości powietrza. Dokonuje pomiaru stężenia cząsteczek PM2,5 i wykrywa cząsteczki o średnicy 0,3 μm, do których należy np. dym papierosowy. Czujnik PMS9103M wymaga zasilania napięciem stabilizowanym 5 V. Komunikacja czujnika z mikrokontrolerem odbywa się za pomocą interfejsu UART, który funkcjonuje przy napięciach o poziomie logicznym 3,3 V.

Czujnik pyłu / czystości powietrza PM2,5 - 5V UART - PlanTower PMS9103M
74,90 zł
60,89 zł netto
Zapłać później
Producent: PlanTower
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Czujnik pyłu / czystości powietrza PM2,5 - 5V UART - PlanTower PMS9103M

Moduł czujnika pyłu pozwala określić stopień czystości powietrza. Dokonuje pomiaru stężenia cząsteczek PM2,5. Potrafi wykrywać cząsteczki o średnicy równej nawet 0,3 μm, do których należy dym papierosowy oraz spaliny emitowane przez pojazdy. Czujnik PMS9103M wymaga zasilania napięciem stabilizowanym 5 V. Komunikacja czujnika z mikrokontrolerem odbywa się za pomocą interfejsu UART, który funkcjonuje przy napięciach o poziomie logicznym 3,3 V.

Zawartość zestawu

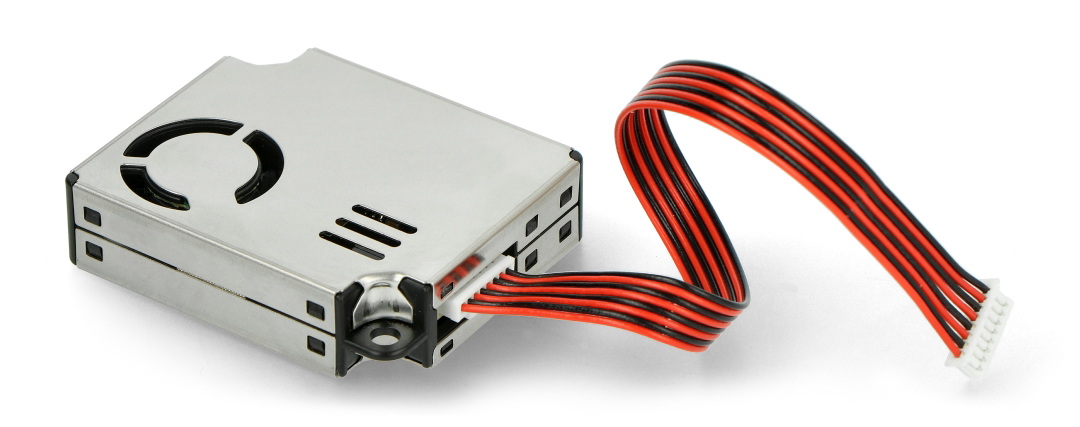

  • Czujnik PMS9103M
  • Przewód ze złączem JST

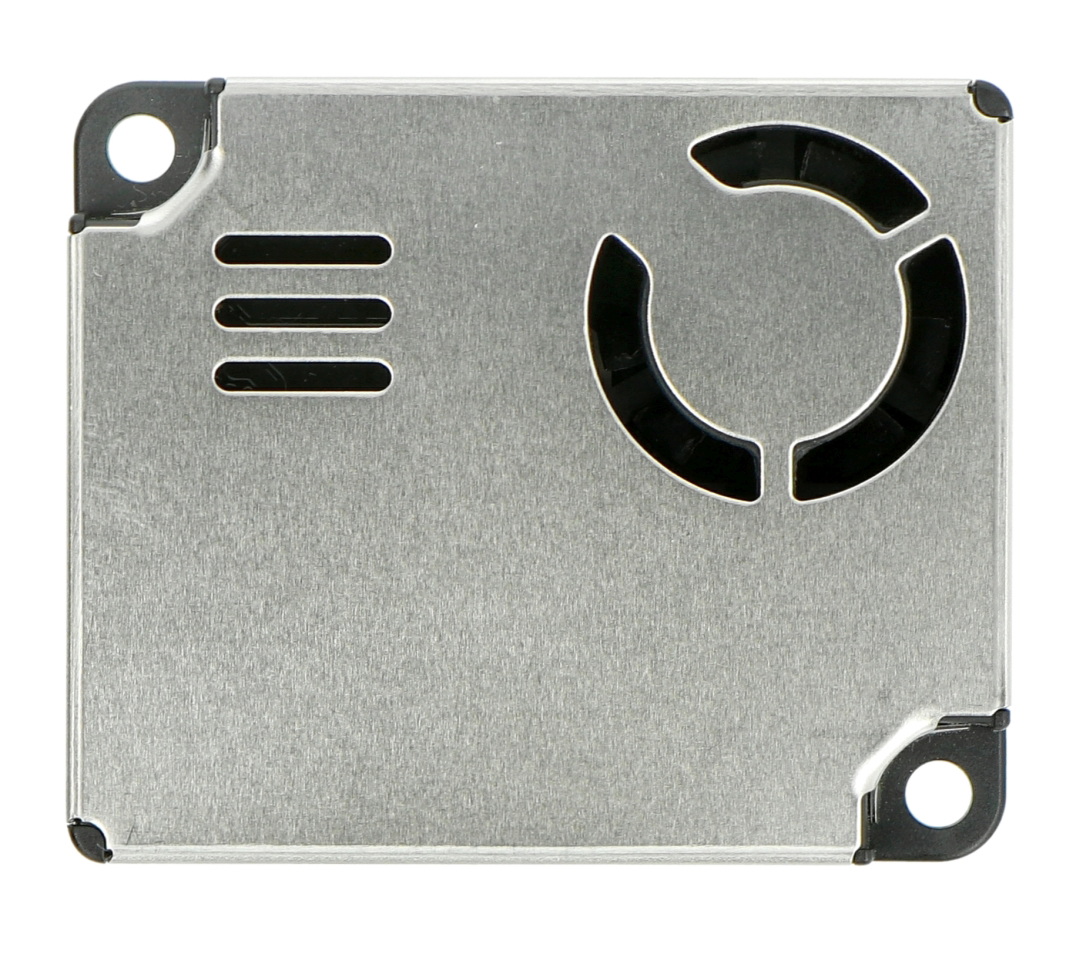

Czujnik czystości powietrza PMS9103M

Czujnik czystości powietrza firmy PlanTower.

PlanTower PMS9103M.

Specyfikacja techniczna czujnika

  • Producent: PlanTower
  • Napięcie zasilania: od 3,3 V do 5 V
  • Pobór prądu: do 100 mA
  • Zakres pomiarów:
    • od 0,3 µm do 1,0 µm
    • od 1,0 µm do 2,5 µm
    • od 2,5 µm do 10 µm
  • Czułość:
    • 50% dla 0,3 μm
    • 98% dla 0,5 μm i większych
  • Temperatura pracy: od -5°C do 60°C
  • Czas reakcji: poniżej 10 sekund
  • Poziom interfejsu danych: 3,3 V
  • Złącze: 8 pin 1,25 mm
  • Wymiary: 48 x 40 x 12 mm

Podłączenie modułu

Czujnik posiada 8 wyprowadzeń, przy czym 6 z nich posiada aktywne funkcje. Szczegółowy opis poszczególnych pinów znajduje się w tabeli poniżej:

Pin Opis
Pin 1 (VCC) Zasilanie 5 V.
Pin 2 (GND) Masa urządzenia.
Pin 3 (SET) Zmiana trybu pracy normal / sleep.
Pin 4 (RDX) Pin odbiornika szeregowego / poziom TTL przy 3,3 V.
Pin 5 (TXD) Szeregowy pin transmisyjny / poziom TTL przy 3,3 V.
Pin 6 (RESET) Reset. Działa z napięciem 3,3 V.
Pin 7 (NC) (Nieaktywny)
Pin 8 (NC) (Nieaktywny)

Napięcie na liniach sygnałowych RX, TX, RESET, SET nie może przekraczać 3,3 V. W przypadku sterowania modułem przy wyższym napięciu, zalecamy zastosowanie konwertera napięć.

Charakterystyka czujnika PMS9103M

PMS9103M jest uniwersalnym, cyfrowym czujnikiem przeznaczonym do pomiaru zapylenia / czystości powietrza, który może być używany do sprawdzenia liczby zawieszonych cząstek w powietrzu, tj. stężenia cząstek PM2,5, i wyprowadzania wyniku pomiaru poprzez interfejs cyfrowy TTL/UART. Ten czujnik może być wykorzystany do budowy zaawansowanych systemów pomiarowych przeznaczonych do oceny jakości powietrza z uwzględnieniem stężenia zawieszonych cząstek w powietrzu lub innej aparatury pomiarów środowiskowych, aby zapewnić prawidłowe dane o stężeniu cząstek PM2,5 w czasie.

Zasada działania czujnika czystości powietrza PMS9103M

Czujnik PMS9103M wykonuje pomiar stężenia cząstek PM2,5 w powietrzu na zasadzie rozpraszania laserowego. Oznacza to, że generuje światło lasera w celu napromieniowania zawieszonych w powietrzu cząstek stałych, a następnie odbiera światło odbite od tych cząstek. Na tej podstawie specjalny algorytm w procesorze czujnika dokonuje aproksymacji krzywej zmiany rozpraszania światła w czasie, zgodnie z teorią rozwiązań MIE. Czujnik PMS9103M pomiary czystości powietrza może wykonywać w dwóch trybach. W trybie domyślnym pomiar stężenia cząstek PM2,5 w powietrzu odbywa się co 2 - 3 s. Natomiast w przypadku wykrycia odpowiednio dużej zmiany stężenia okres pomiędzy poszczególnymi pomiarami jest skracany do 200 - 800 ms.

Napięcie zasil. od 3.3 V
Napięcie zasil. do 5.0 V
Silnik - pobór prądu 100 mA
Interfejs UART
Szerokość opakowania 6 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 8 cm
Masa opakowania 0.03 kg
