Opis produktu: Sterownik panelowy / ścienny z zasilaczem do siłowników elektrycznych 24 V DC + pilot - Elektrobim STE-03
Sterownik STE-03 marki Elektrobim to kompaktowy przełącznik kierunku z wbudowanym zasilaczem, zasilany bezpośrednio z sieci 230 V AC. Przeznaczony do sterowania siłownikami 24 V DC o poborze prądu do 3 A, np. serii FDI czy wybranych modeli LAD, CAR+. Dzięki możliwości obsługi z przycisku lub zdalnego pilota, przełącznik oferuje wszechstronność w użytkowaniu. Jego montaż jest szybki i prosty - wystarczy standardowa puszka elektroinstalacyjna. Dodatkowo elegancki wygląd pozwala na integrację z nowoczesnym wnętrzem.

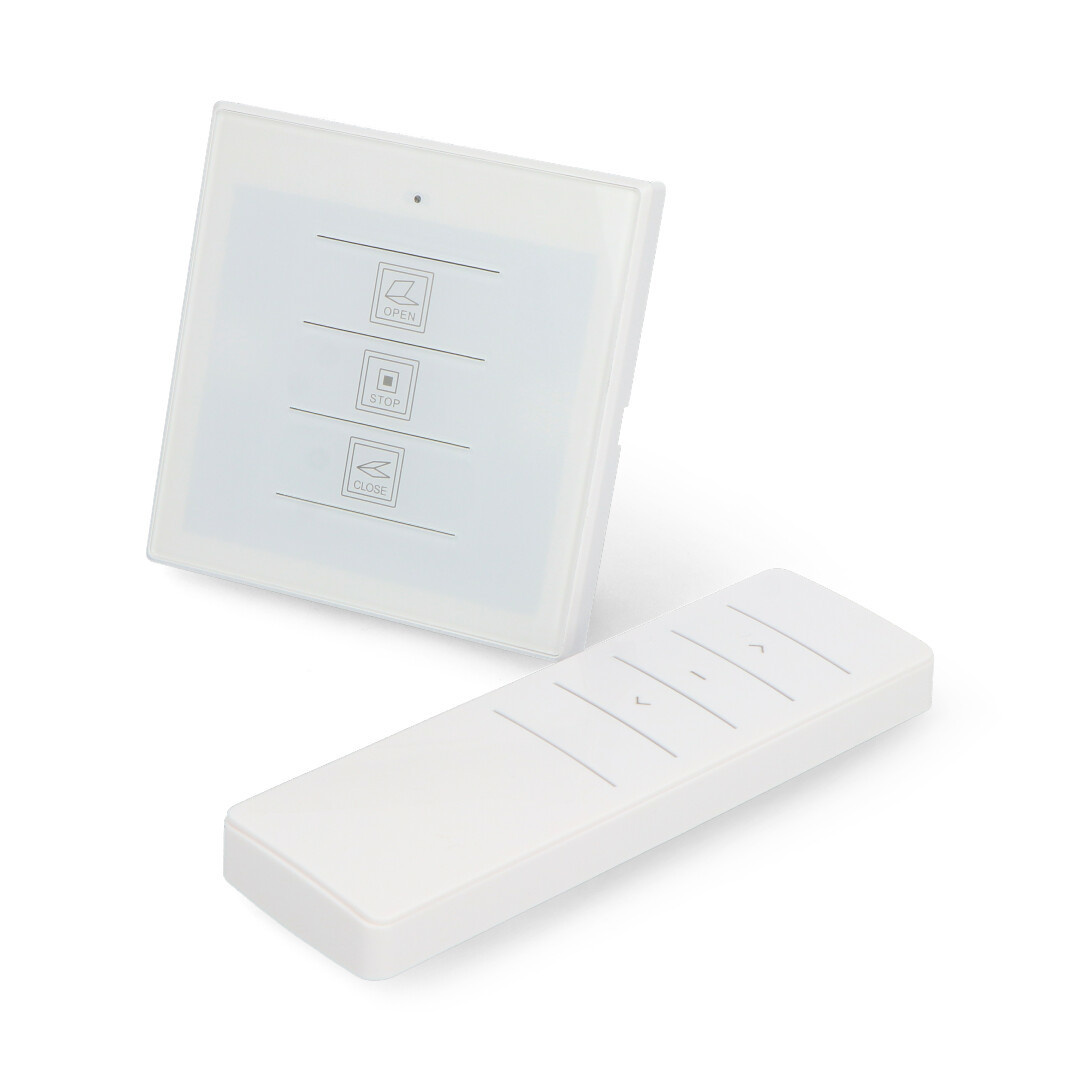

Sterownik panelowy / ścienny z zasilaczem do siłowników elektrycznych 24 V DC + pilot - Elektrobim STE-03.
Sterownik jest przeznaczony do sterowania siłownikami 24 V DC o poborze prądu do 3 A.
Główne cechy sterownika
- Zasilanie 230 V AC, wyjście 24 V DC: wbudowany zasilacz eliminuje potrzebę stosowania zewnętrznego zasilacza
- Sterowanie lokalne i zdalne: obsługa z przycisku lub za pomocą pilota 433,92 MHz
- Obsługa do 20 pilotów: możliwość rozbudowy systemu
- Tryb bistabilny: brak potrzeby przytrzymywania przycisku podczas pracy
- Zabezpieczenie przeciwprzeciążeniowe: chroni urządzenie i siłownik przed uszkodzeniem
- Kompaktowe wymiary: idealne do montażu w puszkach elektroinstalacyjnych
- Nowoczesny design: dopasowany do wnętrz mieszkalnych i użytkowych
Zastosowania w praktyce
STE-03 to doskonałe rozwiązanie do automatyki domowej i przemysłowej, umożliwiające kontrolę nad siłownikami obsługującymi okna dachowe, klapy wentylacyjne, włazy czy inne elementy ruchome. Z powodzeniem sprawdzi się w instalacjach inteligentnego domu, warsztatach, budynkach usługowych i przemysłowych.
Podłączenie i sterowanie siłownikiem 24 V DC

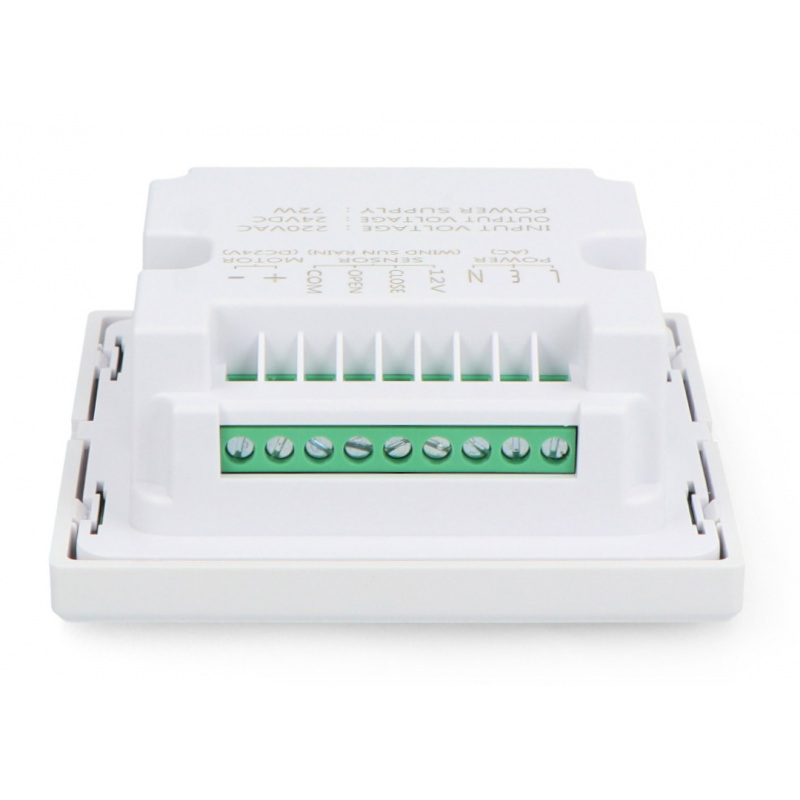

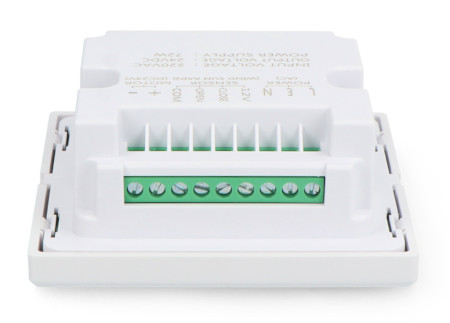

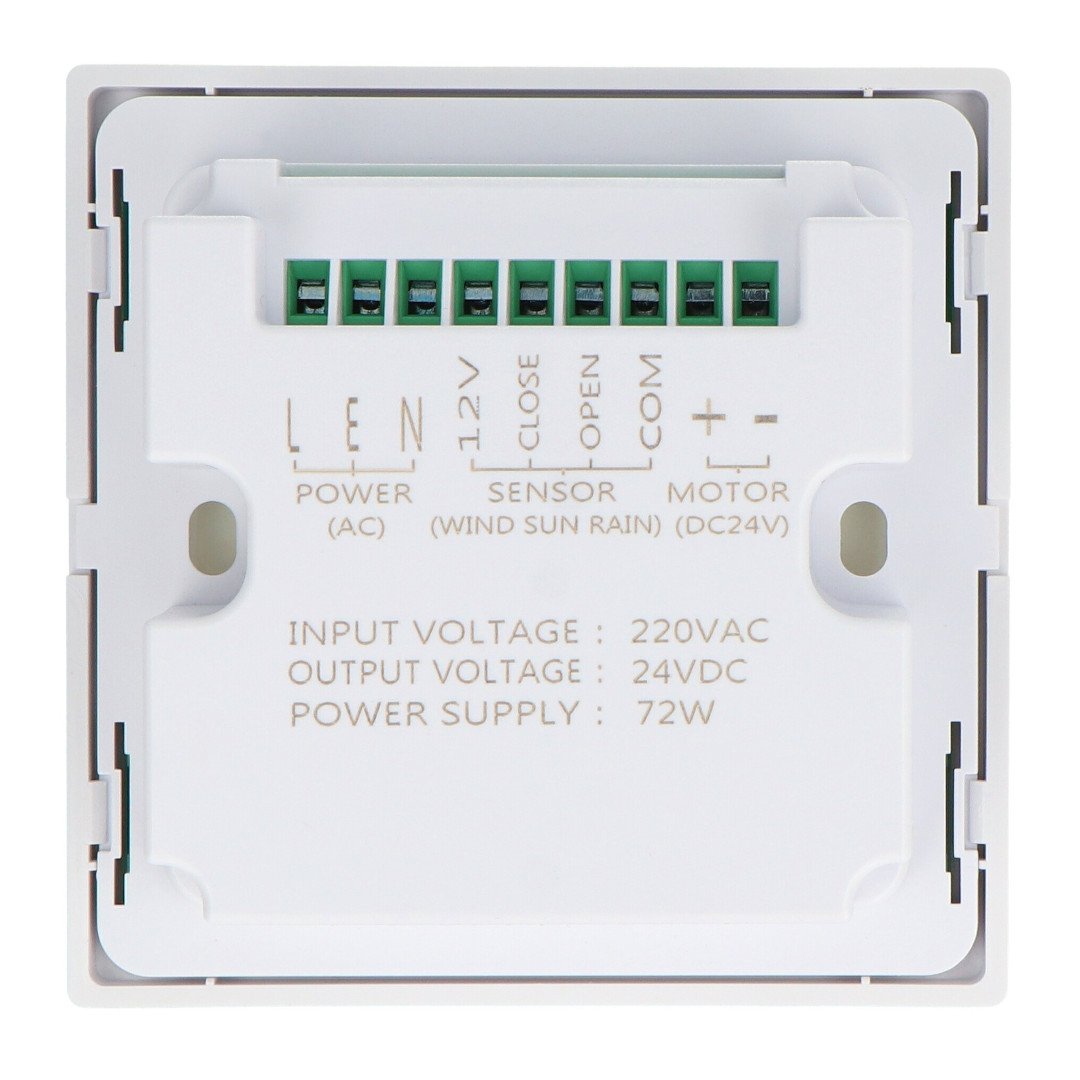

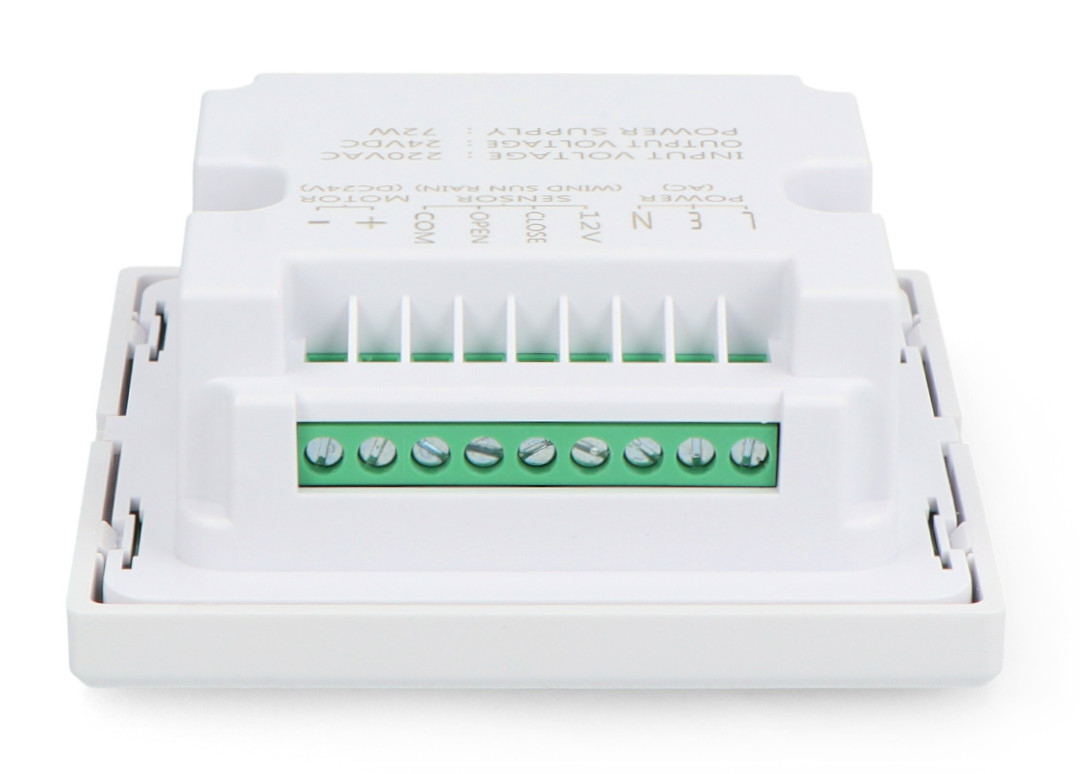

Sterownik STE-03 przeznaczony jest do montażu w standardowej puszce elektroinstalacyjnej i zasilany napięciem 230 V AC. Do jego podłączenia wymagane są: trzyżyłowy przewód zasilający 230 V (3 x 1 mm²) oraz dwużyłowy przewód do siłownika (2 x 1 mm²). W przypadku korzystania z zewnętrznych przycisków sterujących należy zastosować osobne dwużyłowe przewody sygnałowe o przekroju 0,5 mm². Przed montażem należy odłączyć zasilanie i wykonać wszystkie połączenia zgodnie ze schematem z instrukcji. Po zamontowaniu i podłączeniu przewodów, urządzenie mocuje się w puszce, a następnie zakłada się przedni panel.
Sterowanie odbywa się za pomocą trzech przycisków na froncie sterownika:
- Górny przycisk - otwórz
- Środkowy przycisk - stop
- Dolny przycisk - zamknij
Sterownik działa w trybie bistabilnym, co oznacza, że nie trzeba przytrzymywać przycisku - jedno naciśnięcie wystarcza do uruchomienia ruchu siłownika. Dodatkowo, STE-03 obsługuje pilot radiowy 433,92 MHz.
Sterownik zasilany jest bezpośrednio z sieci 230 V.

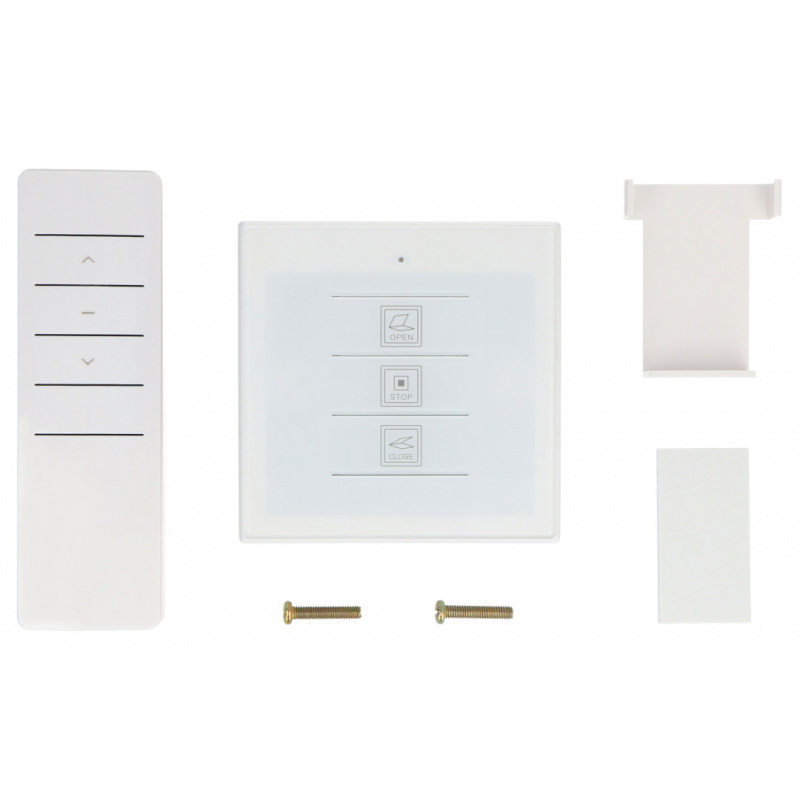

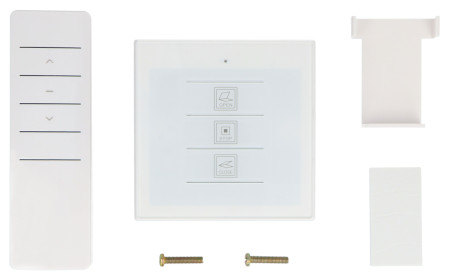

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna sterownika
- Napięcie zasilania: 230 V AC, 50 Hz
- Napięcie wyjściowe: 24 V DC
- Maksymalny prąd wyjściowy: 3 A
- Pobór mocy: 28,8 W
- Częstotliwość pilota: 433,92 MHz
- Maksymalna liczba pilotów: 20
- Temperatura pracy: od -5°C do 45°C
- Stopień ochrony: IP30
- Tryb pracy: bistabilny
- Montaż: w puszce elektroinstalacyjnej
- Zabezpieczenia: przeciwprzeciążeniowe
- Wymiary: 86 x 86 x 35 mm

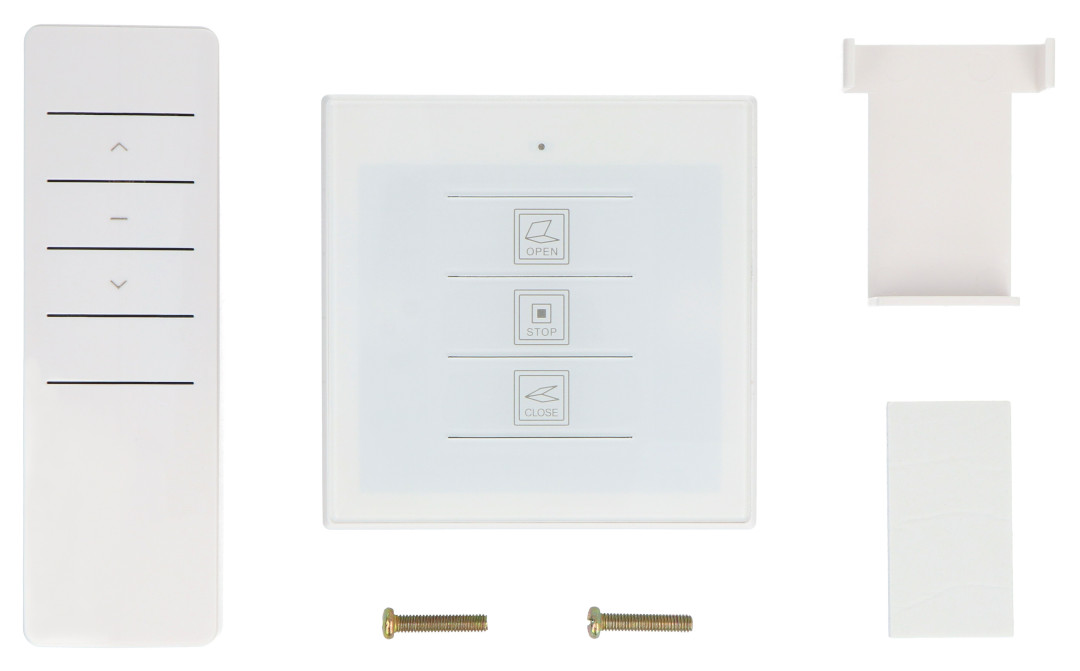

Zawartość zestawu
- Sterownik STE-03 z wbudowanym zasilaczem
- Pilot
