30KG Serial Bus Servo - serwomechanizm z enkoderem magnetycznym 360 stopni - Waveshare 22414

Indeks: WSR-21963
30KG Serial Bus Servo to programowalny serwomechanizm z enkoderem magnetycznym o pełnym zakresie obrotu 360 stopni. Jako środek pozycji można przyjąć dowolny kąt, a także przełączyć na tryb silnika o pracy ciągłej lub silnika krokowego. Napięcie wejściowe mieści się w zakresie od 6 V do 12,6 V, a moment obrotowy przy zatrzymanym wale to 30 kg*cm / 12 V.
30KG Serial Bus Servo - serwomechanizm z enkoderem magnetycznym 360 stopni - Waveshare 22414
119,00 zł
96,75 zł netto
Zapłać później
Producent: Waveshare

Opis produktu: 30KG Serial Bus Servo - serwomechanizm z enkoderem magnetycznym 360 stopni - Waveshare 22414

30KG Serial Bus Servo to programowalny serwomechanizmenkoderem magnetycznym o pełnym zakresie obrotu 360 stopni. Jako środek pozycji można przyjąć dowolny kąt, a także przełączyć na tryb silnika o pracy ciągłej lub silnika krokowego. Napięcie wejściowe mieści się w zakresie od 6 V do 12,6 V, a moment obrotowy przy zatrzymanym wale to 30 kg*cm / 12 V.

Producent przygotował także szczegółowy przewodnik użytkownika, który znacząco ułatwia pracę z serwomechanizmem.

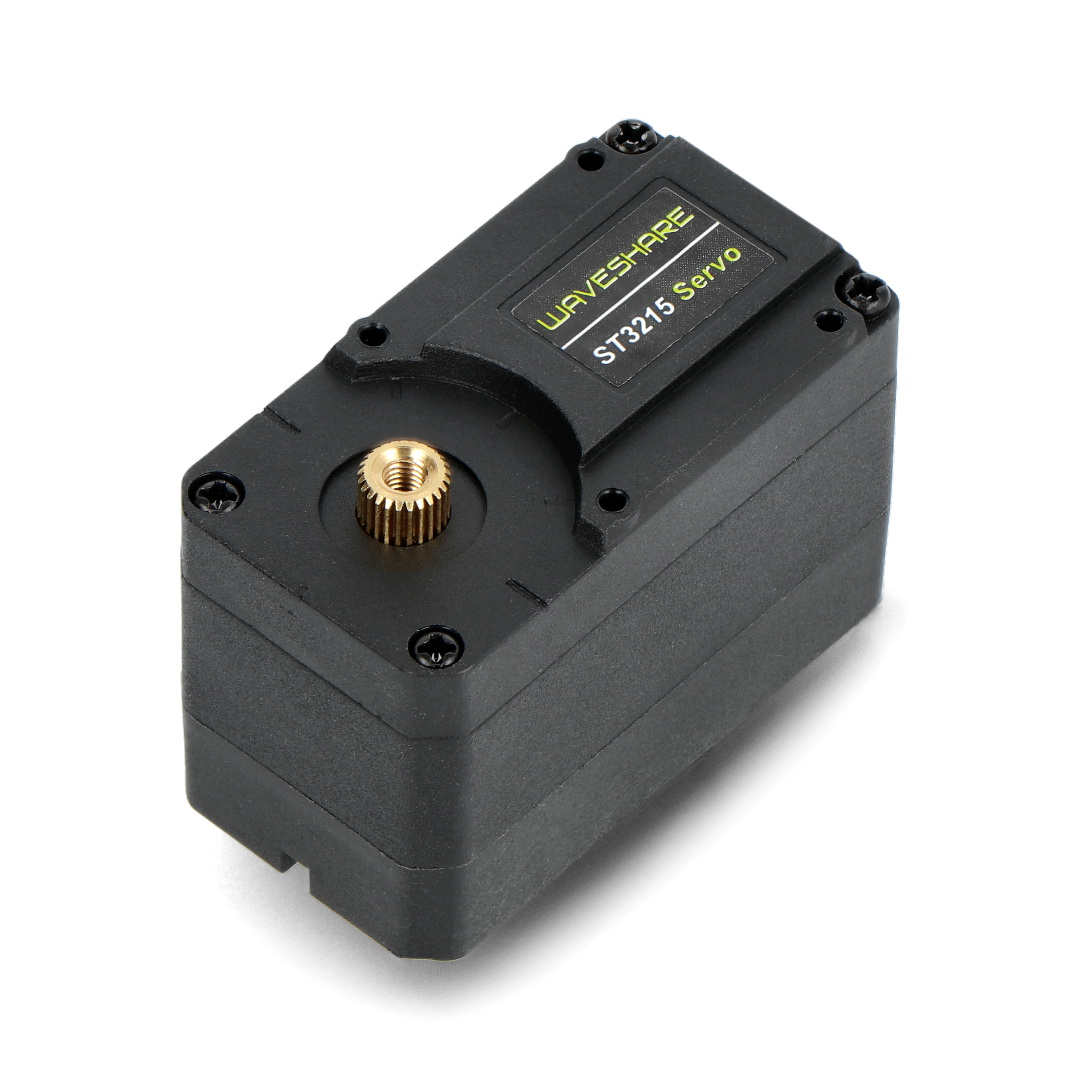

30KG Serial Bus Servo

30KG Serial Bus Servo - serwomechanizm z enkoderem magnetycznym 360 stopni.

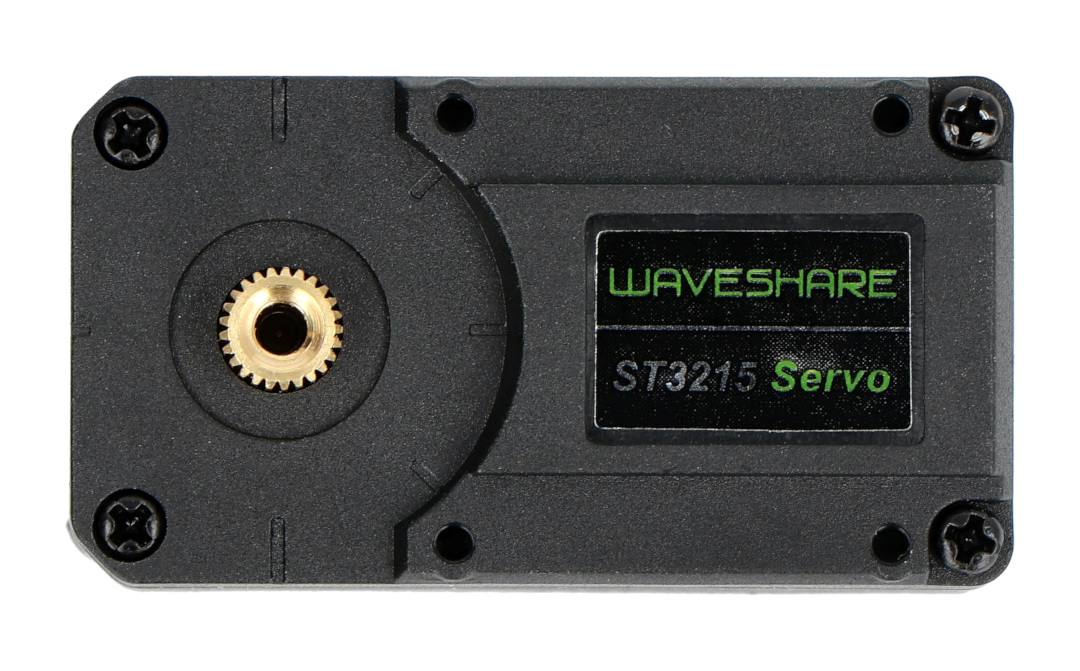

30KG Serial Bus Servo od Waveshare.

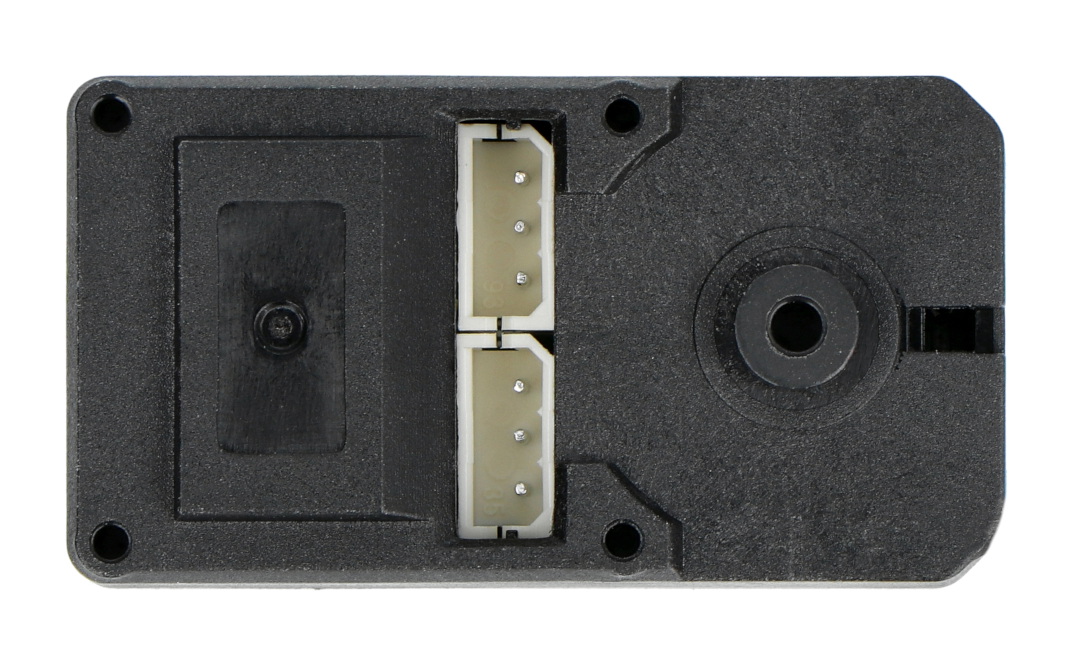

30KG Serial Bus Servo od Waveshare.

Cechy szczególne

  • Urządzenie wyposażone w enkoder magnetyczny 360° o wysokim momencie obrotowym.
  • Obudowa serwomechanizmu wykonana z nylonu i włókna szklanego, dzięki czemu zwiększona została odporność na wysokie temperatury, sztywność i wydajność mechaniczna.
  • Orczyki o wysokiej wytrzymałości wykonane ze stopu aluminium T6061, który cechuje dobra odporność na korozję.
  • Wysoka precyzja kół zębatych wykonanych z miedzi i stali, które generują niższy poziom hałasu podczas pracy, odznaczają się lepszą stabilnością i wydajnością mechaniczną.
  • Funkcja Przyspieszania Start-Stop, która pozwala na regulowanie prędkości i przyśpieszenia.
  • Uniwersalny środek pozycji, który można ustawić w dowolnym kącie, co zwiększa wygodę podczas montażu.
  • Obsługa magistrali szeregowej, która pozwala na połączenie szeregowe aż 253 serwomechanizmów.

Sugerowane zastosowanie

  • Za pomocą serwomechanizmów można otrzymać dwukierunkowe informacje zwrotne - aktualna pozycja, prędkość, blokada momentu obrotowego, tryb pracy (tryb serwo, tryb silnik itp.) dla zaawansowanych projektów wymagających automatycznego sterowania w pętli zamkniętej.
  • 30KG Serial Bus Servo to idealny wybór modułu wykonawczego do budowy czworonożnych robotów kroczących, ramion robotycznych i innych projektów wymagających poruszania elementami.

Zawartość zestawu

  • 30KG Serial Bus Servo - serwomechanizm z enkoderem magnetycznym 360 stopni
  • Okrągłe metalowe orczyki
  • Przewód połączeniowy
  • Śrubki montażowe
30KG Serial Bus Servo - serwomechanizm z programowalnym enkoderem magnetycznym 360 stopni - Waveshare 22414.

30KG Serial Bus Servo - serwomechanizm enkoderem magnetycznym 360 stopni - Waveshare 22414.

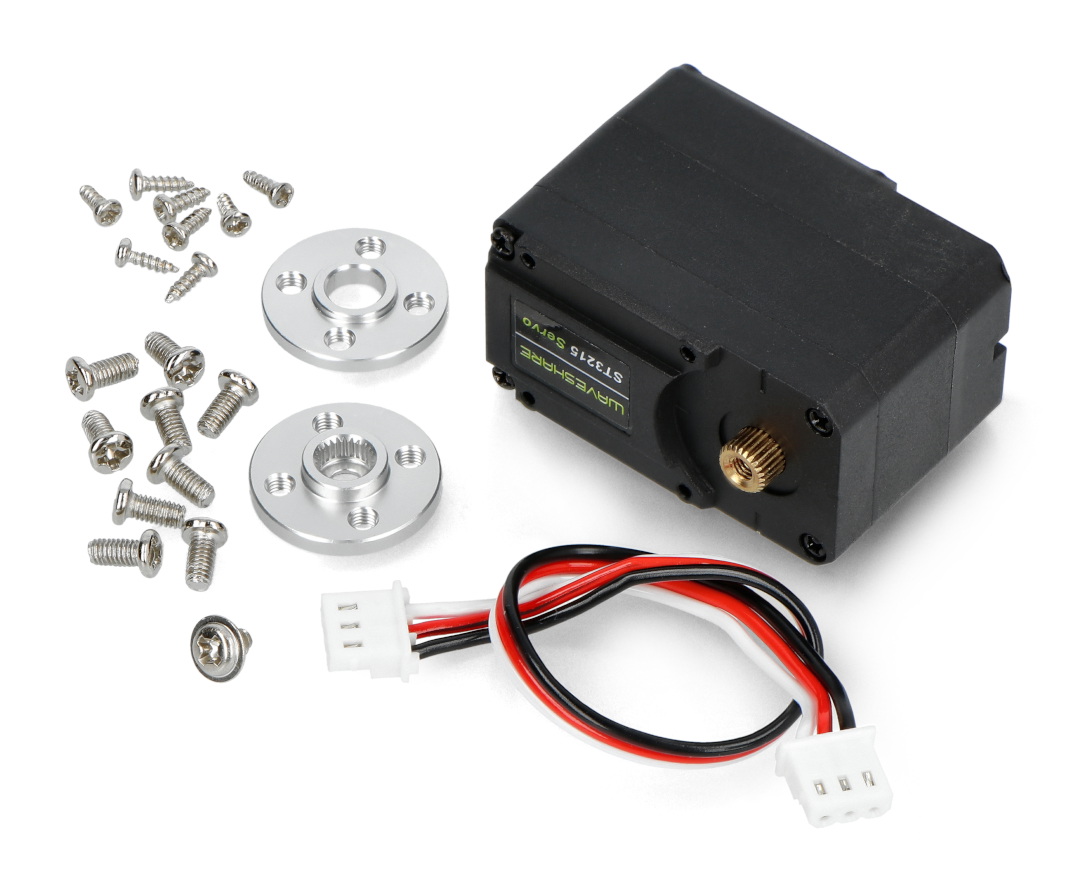

Elementy wchodzące w skład zestawu.

Elementy wchodzące w skład zestawu.

Specyfikacja techniczna

  • Typ urządzenia: serwomechanizm ST3215
  • Komunikacja: magistrala szeregowa
  • Sterowanie: TTL
  • Zakres ID: od 0 do 253
  • Napięcie zasilania: od 6 V do 12,6 V
  • Zakres obrotu: 360°
  • Rozdzielczość kroku: 4096
  • Prędkość obrotowa bez obciążenia: 0,222 s / 60°
  • Moment obrotowy przy zatrzymanym wale: 30 kg*cm / 12 V
  • Pobór prądu bez obciążenia: 180 mA
  • Pobór prądu przy zatrzymanym wale: 2,7 A
  • Informacje zwrotne: pozycja, obciążenie, prędkość, napięcie wejściowe
  • Wymiary: 45,22 x 35 x 24,72 mm
Długość 45 mm
Szerokość 25.0 mm
Wysokość 35 mm
Moment obrotowy 30.0 kg*cm
Serwo - Zakres 360 °
Serwo - Rozmiar standard
Serwo - prędkość 0,20 s/60°
Szerokość opakowania 8 cm
Wysokość opakowania 12 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.676 kg
