Opis produktu: SPI Flash SD Card - XTSD 2 GB - moduł z pamięcią NAND Flash - Adafruit 6038
Adafruit SPI Flash SD Card - XTSD 2 GB to przełomowy moduł pamięci masowej, który łączy zalety klasycznej karty SD z formatem SMT. Pomimo wyglądu zbliżonego do układów SPI Flash, moduł ten działa jak pełnoprawna karta SD o pojemności 2 GB i systemie plików FAT. Jest gotowy do użycia z popularnymi bibliotekami SD dla Arduino i CircuitPython, co czyni go wyjątkowo wygodnym rozwiązaniem dla konstruktorów i hobbystów. Dzięki obsłudze do 50 MHz, klasie zapisu 8 oraz wbudowanej obsłudze ECC i wear leveling, moduł zapewnia wysoką niezawodność i stabilność działania.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z modułem.

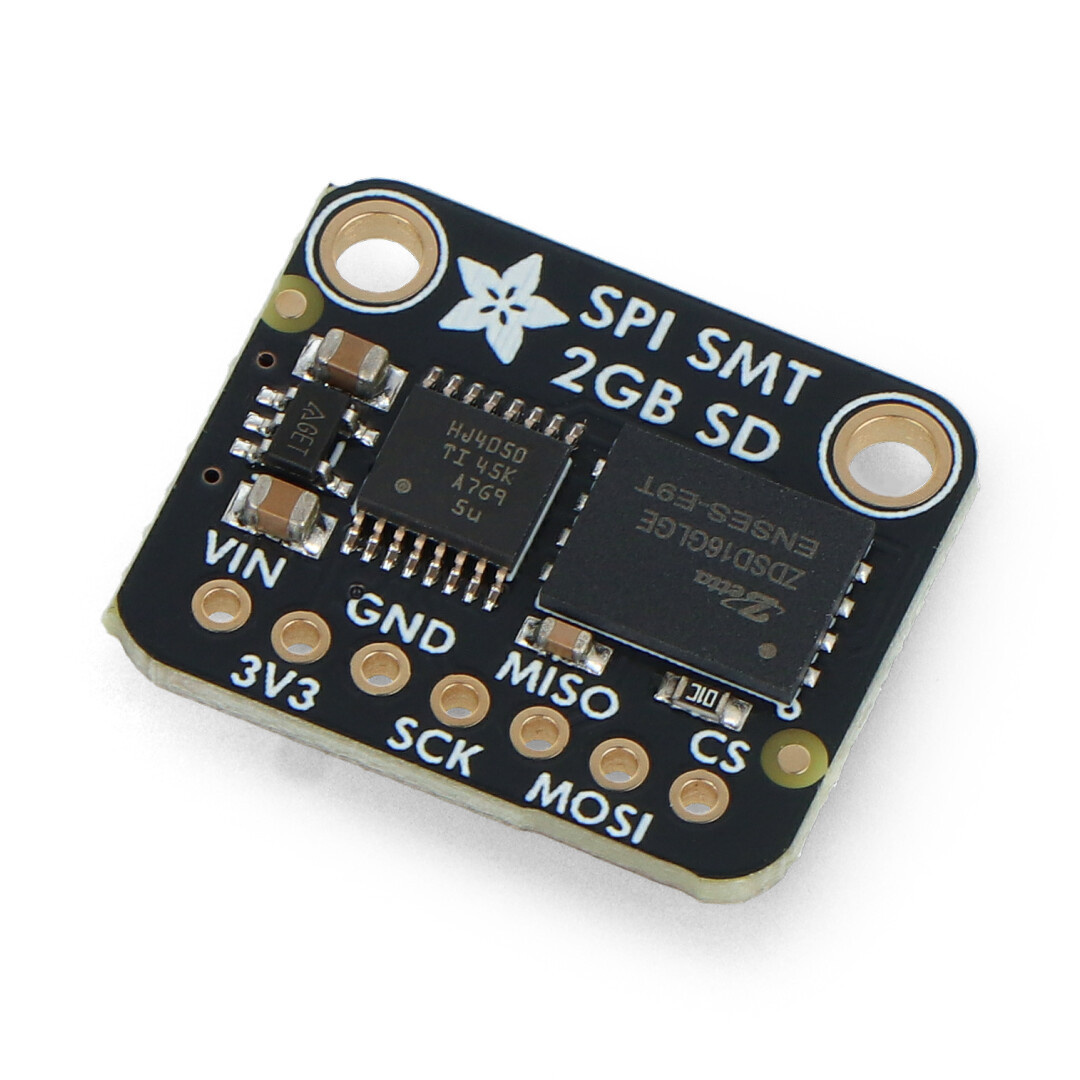

SPI Flash SD Card - XTSD 2 GB - moduł z pamięcią NAND Flash - Adafruit 6038.

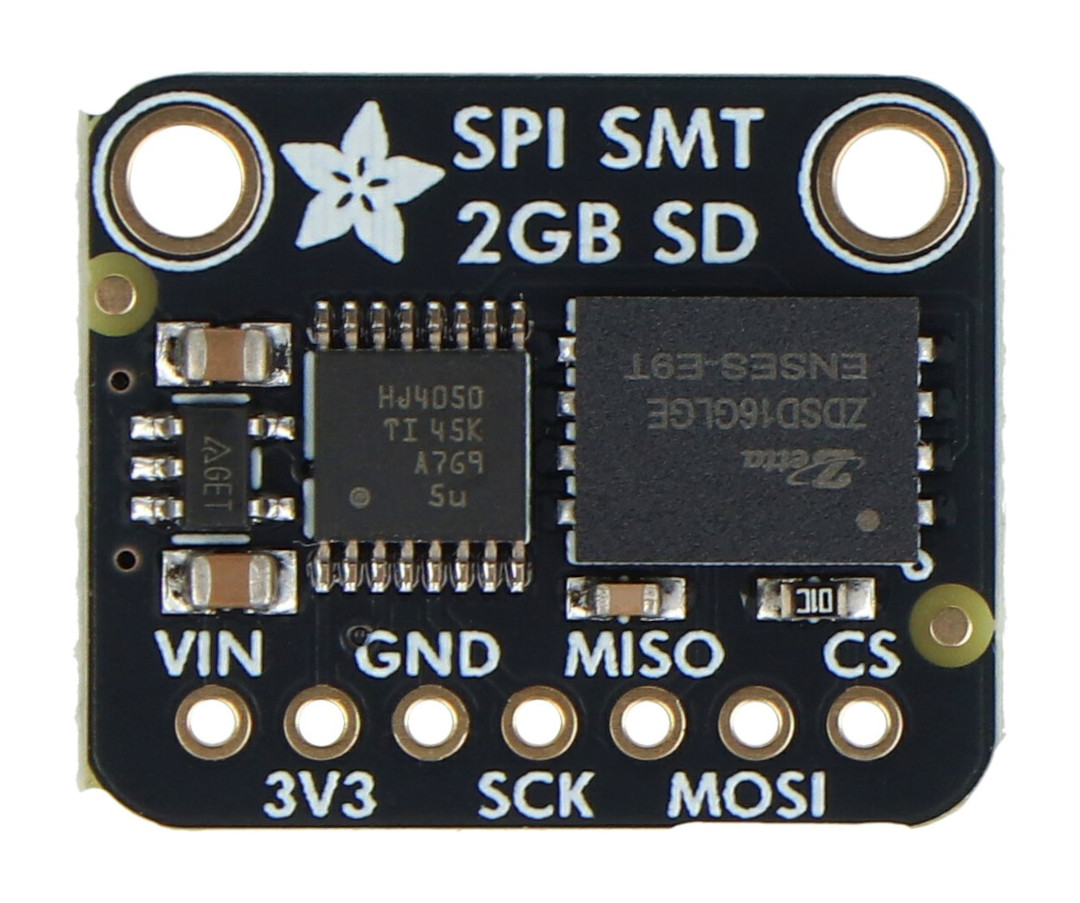

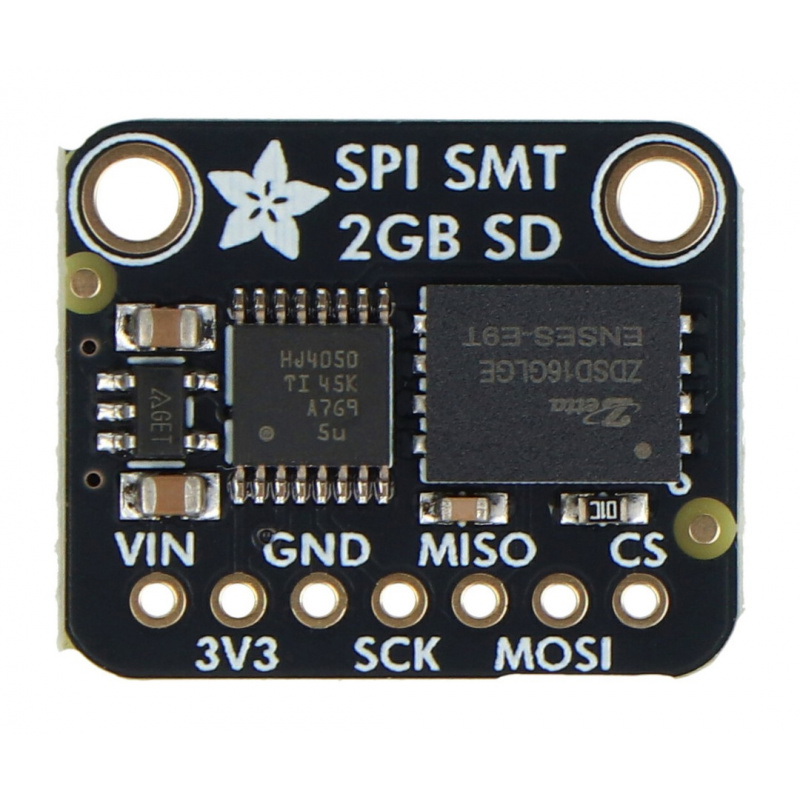

Moduł ten działa jak pełnoprawna karta SD o pojemności 2 GB.
Główne cechy modułu
- Emulacja karty SD w formacie SMT: układ zachowuje się jak klasyczna karta SD z interfejsem SPI
- Kompatybilność z bibliotekami Arduino IDE i CircuitPython: obsługa poprzez standardowe biblioteki SD
- Obsługa napięć 3 V i 5 V: wbudowane konwertery poziomów logicznych i stabilizator 3,3 V
- Gotowy do użycia: fabrycznie sformatowany systemem FAT
- Wysoka odporność na wibracje: idealny do zastosowań w wymagających warunkach
- Mechanizm ECC i wear leveling: automatyczne zarządzanie błędami i zużyciem pamięci
- Prędkość zapisu klasy 8: szybkie i niezawodne operacje zapisu
- Częstotliwość taktowania do 50 MHz: szybka komunikacja z mikrokontrolerem
Wyprowadzenia i interfejs SPI
Moduł Adafruit XTSD 2 GB oferuje standardowy zestaw wyprowadzeń do obsługi interfejsu SPI:
- VIN: zasilanie modułu (3 V do 5 V)
- 3V3: wyjście z wbudowanego stabilizatora (do 100 mA)
- GND: masa
- SCK: zegar SPI (wejście)
- MISO: dane z modułu do mikrokontrolera
- MOSI: dane z mikrokontrolera do modułu
- CS: wybór układu - aktywacja niskim stanem logicznym
Kompatybilność i programowanie
Moduł jest w pełni kompatybilny z popularnymi platformami rozwojowymi, takimi jak Arduino, Adafruit Feather, Metro, czy inne mikrokontrolery korzystające z SPI. Obsługa odbywa się za pomocą klasycznych bibliotek SD (dla Arduino) oraz adafruit_sdcard (dla CircuitPython), co umożliwia łatwą implementację operacji zapisu i odczytu plików. W połączeniu z mikrokontrolerami oferującymi dostęp do pamięci masowej przez USB, moduł może pełnić rolę niezawodnego nośnika danych. Ze względu na brak klasycznego złącza SD, moduł nie jest przeznaczony do bezpośredniego użycia z komputerami - jego głównym zastosowaniem są projekty embedded.

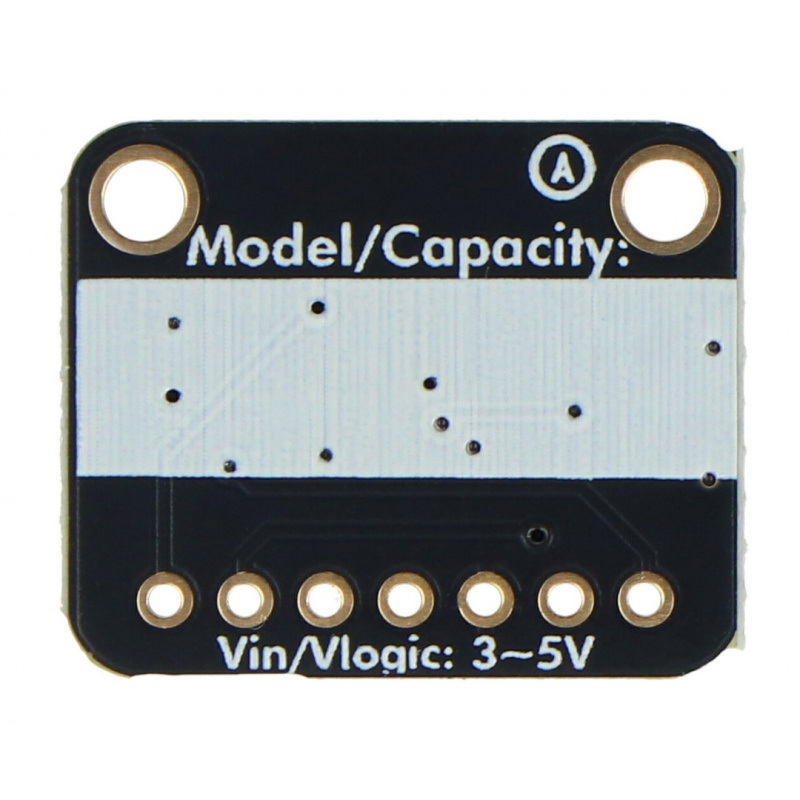

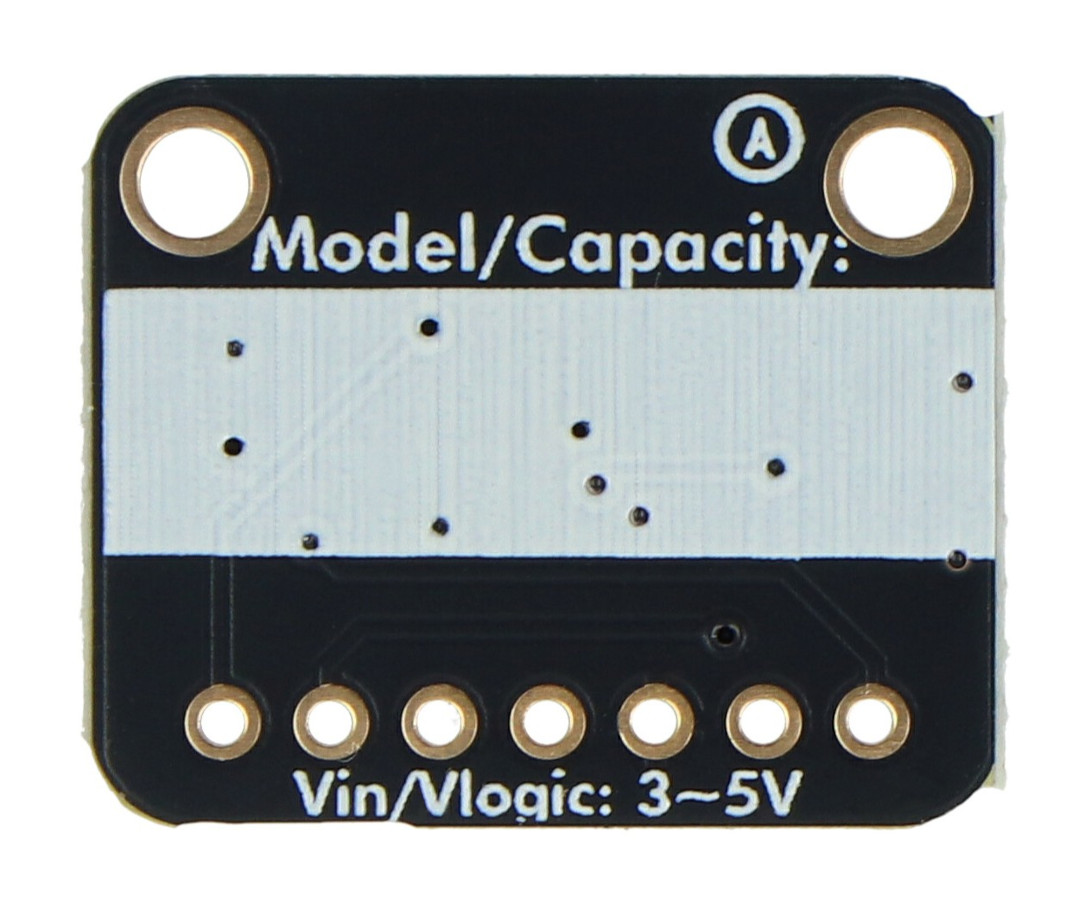

Moduł obsługuje napięcia 3 V oraz 5 V.

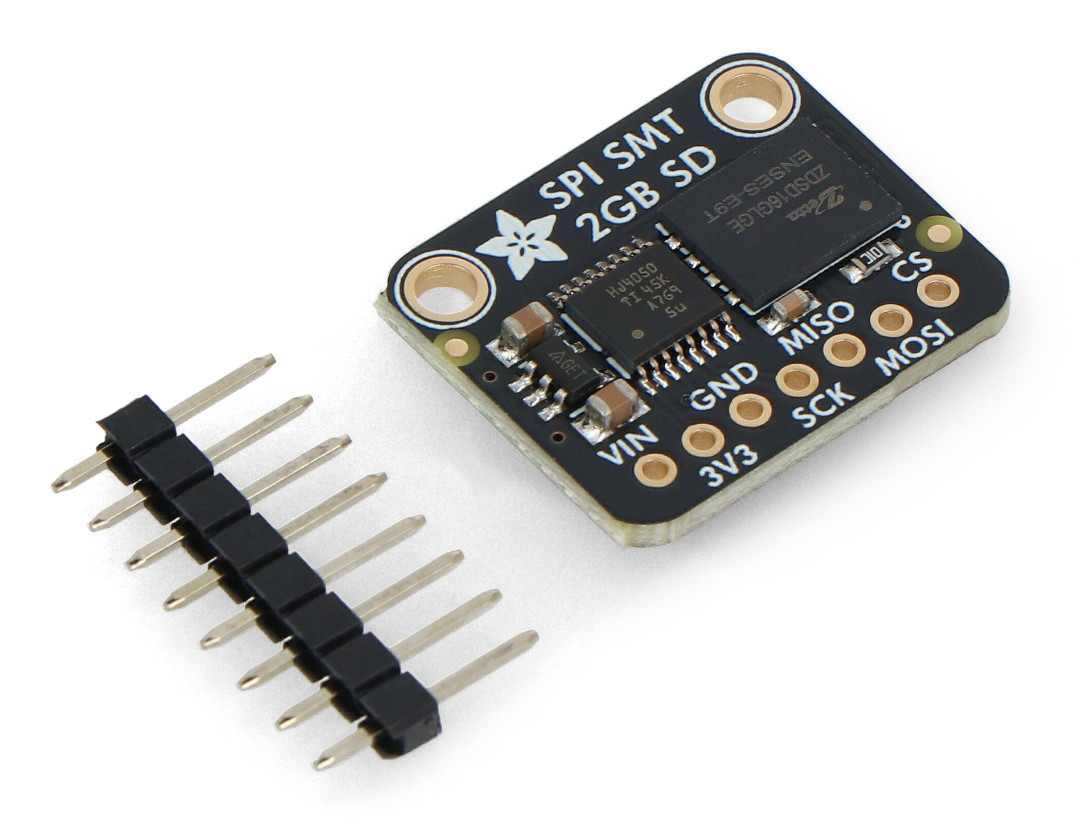

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu SPI Flash SD Card
- Typ: moduł z pamięcią
- Typ pamięci: NAND Flash
- Pojemność pamięci: 2 GB (16 Gbit)
- Interfejs komunikacyjny: SPI
- Obsługa napięć logicznych: 3 V i 5 V
- Taktowanie SPI: do 50 MHz
- Klasa prędkości zapisu: 8
- Format systemu plików: FAT (preformatowany)
- Mechanizmy bezpieczeństwa: ECC, wear leveling
- Zakres temperatur pracy: od -25°C do 85°C
- Zakres temperatur przechowywania: od -40°C do 150°C
Zawartość zestawu
- 1x Moduł Adafruit SPI Flash SD Card - XTSD 2 GB
- 1x Złącze goldpin 1x7-pin do samodzielnego lutowania
