Moduł z pamięcią Flash - QSPI DIP - W25Q64JVSSIQ - 64 Mb / 8 MB - Adafruit 5633

Indeks: ADA-22387
Moduł z pamięcią Flash W25Q64JVSSIQ o pojemności 64 Mb / 8 MB firmy Adafruit. Wykorzystuje interfejs QSPI do komunikacji z podłączonymi urządzeniami, może współpracować z płytkami zasilanymi napięciem 3,3 V. Kompaktowe wymiary i forma adaptera pozwalają na szybkie zaadoptowanie go do istniejącego prototypu. Moduł z pamięcią Flash znajduje zastosowanie jako dodatkowa, zewnętrzna pamięć podczas realizacji projektów, które wymagają przechowywania większej ilości danych np. obrazów do obsługi wyświetlacza czy klipów audio.
Moduł z pamięcią Flash - QSPI DIP - W25Q64JVSSIQ - 64 Mb / 8 MB - Adafruit 5633
16,90 zł
13,74 zł netto
Zapłać później
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
Producent: Adafruit

Opis produktu: Moduł z pamięcią Flash - QSPI DIP - W25Q64JVSSIQ - 64 Mb / 8 MB - Adafruit 5633

Moduł z pamięcią Flash W25Q64JVSSIQ o pojemności 64 Mb / 8 MB firmy Adafruit. Wykorzystuje interfejs QSPI do komunikacji z podłączonymi urządzeniami, może współpracować z płytkami zasilanymi napięciem 3,3 V. Kompaktowe wymiary i forma adaptera pozwalają na szybkie zaadoptowanie go do istniejącego prototypu. Moduł z pamięcią Flash znajduje zastosowanie jako dodatkowa, zewnętrzna pamięć podczas realizacji projektów, które wymagają przechowywania większej ilości danych np. obrazów do obsługi wyświetlacza czy klipów audio.

Produkt kompatybilny z Arduino!

Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z modułem. Znajdziesz w nim między innymi schemat połączenia poszczególnych wyprowadzeń oraz przykładowy kod programu - sprawdź!

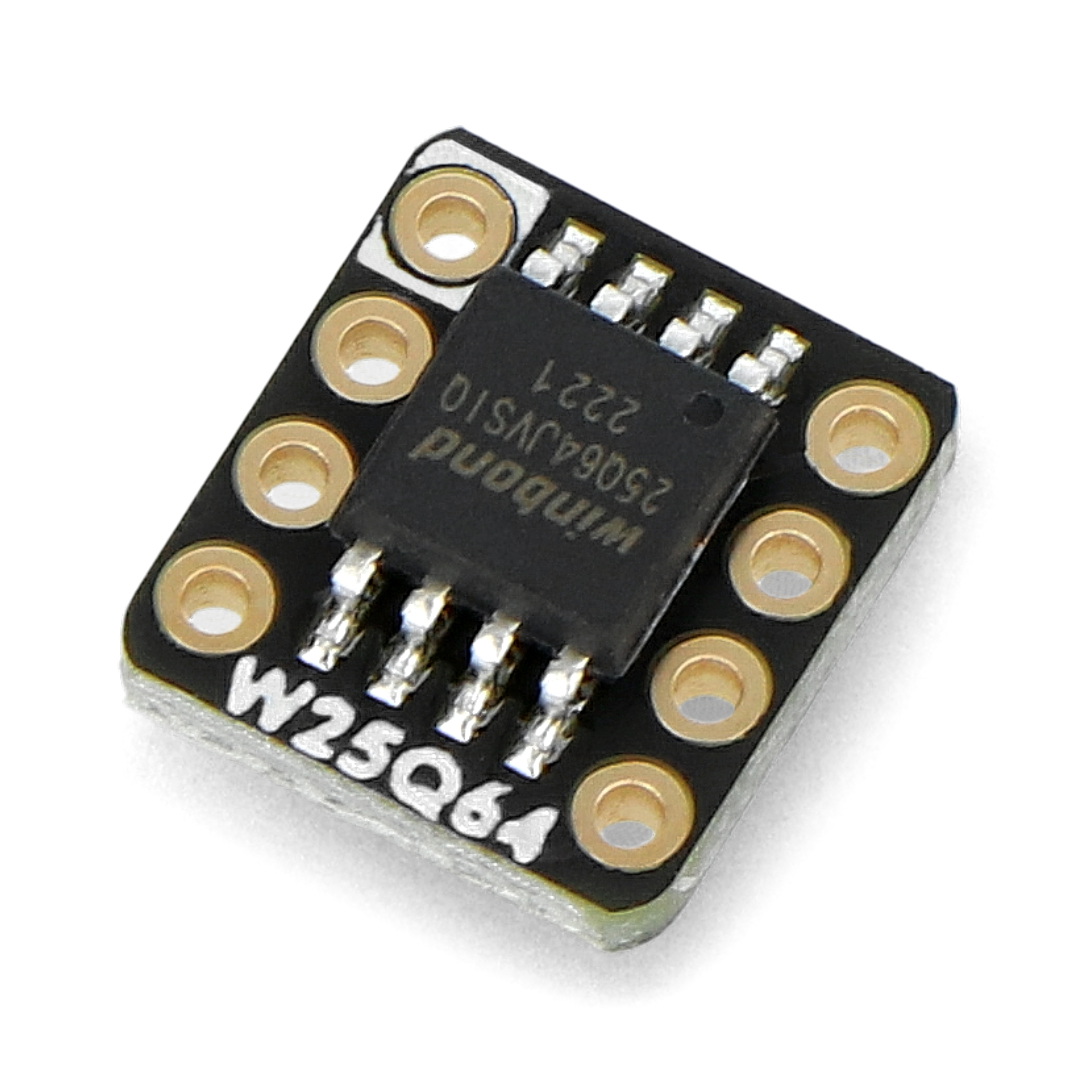

Moduł z pamięcią Flash - QSPI DIP - W25Q64JVSSIQ - 64 Mbit / 8 MB - Adafruit 5633

Moduł z pamięcią Flash - QSPI DIP - W25Q64JVSSIQ - 64 Mb / 8 MB - Adafruit 5633.

Schemat połączenia modułu z płytką Metro (brak w zestawie, do nabycia osobno).

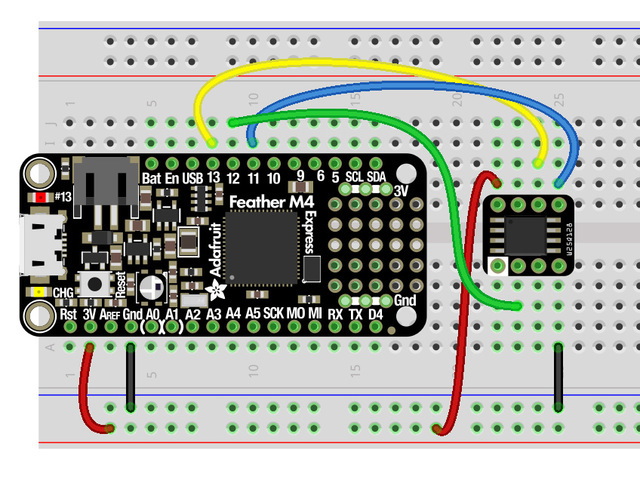

Schemat połączenia modułu z Feather M4 i płytką stykową (brak w zestawie, do nabycia osobno).

Opis wyprowadzeń i schemat połączeń

Płytka posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawartą w zestawie listwę goldpin. Moduł można połączyć także za pomocą płytki stykowej i odpowiednich przewodów - bez konieczności lutowania. Poszczególne piny należy połączyć zgodnie z poniższymi zależnościami:

  • 3V3 - pin zasilania 3,3 V
  • G (GND) - masa układu
  • IO0 - linia danych wyjściowych magistrali SPI
  • IO1 - linia danych wejściowych magistrali SPI
  • SCK - linia zegarowa magistrali SPI
  • CS - Chip Select dla SPI

Specyfikacja techniczna modułu

  • Typ: moduł z pamięcią
  • Typ pamięci: Flash
  • Pojemność: 64 Mb / 8 MB
  • Wbudowany układ: W25Q64JVSSIQ
  • Interfejs komunikacyjny: SPI
  • Napięcie zasilania: 3,3 V
  • Wymiary płytki: 11,2 x 10,2 x 3,5 mm

Zawartość zestawu

  • Moduł z pamięcią Flash - QSPI DIP - W25Q64JVSSIQ - 64 Mb / 8 MB - 1 sztuka
  • Listwa goldpin 1x8 - raster 2,54 mm - 1 sztuka

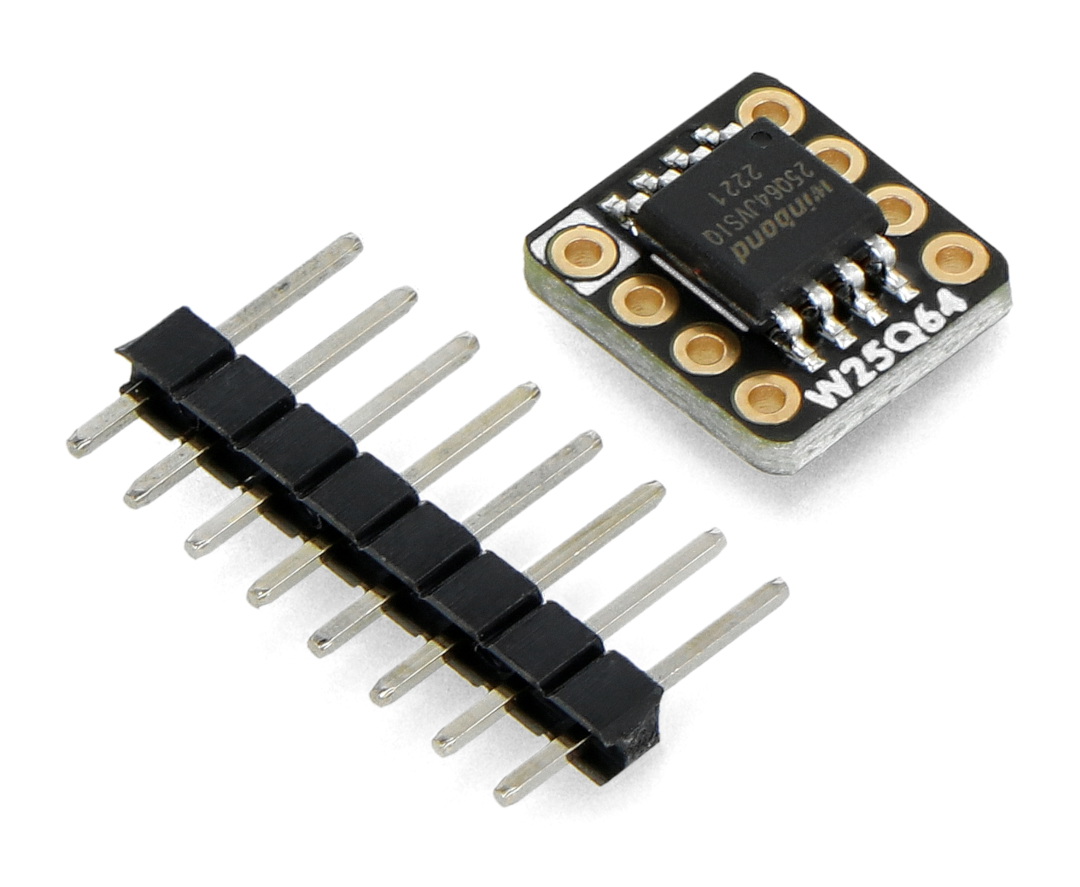

Elementy wchodzące w skład zestawu.

Elementy wchodzące w skład zestawu.

Szerokość opakowania 7.5 cm
Wysokość opakowania 11 cm
Głębokość opakowania 1 cm
Masa opakowania 0.002 kg
