Opis produktu: SPI FLASH Breakout - moduł z pamięcią Flash W25Q128 - 128 Mb / 16 MB - Adafruit 5643
Wyprodukowany przez firmę Adafruit moduł z pamięcią Flash 128 Mb / 16 MB wyposażony w układ W25Q128. Posiada wbudowany konwerter napięć, dzięki czemu może współpracować z płytkami zasilanymi napięciem 3,3 V oraz 5 V. Wykorzystuje interfejs SPI do komunikacji z podłączonymi urządzeniami. Znajduje zastosowanie w projektach, które wymagają użycia dodatkowej pamięci do przechowywania większej ilości danych na przykład obrazów do obsługi wyświetlacza czy klipów audio.
Produkt kompatybilny z Arduino!
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z modułem. Znajdziesz w nim między innymi schemat połączenia poszczególnych wyprowadzeń oraz przykładowy kod programu - sprawdź!

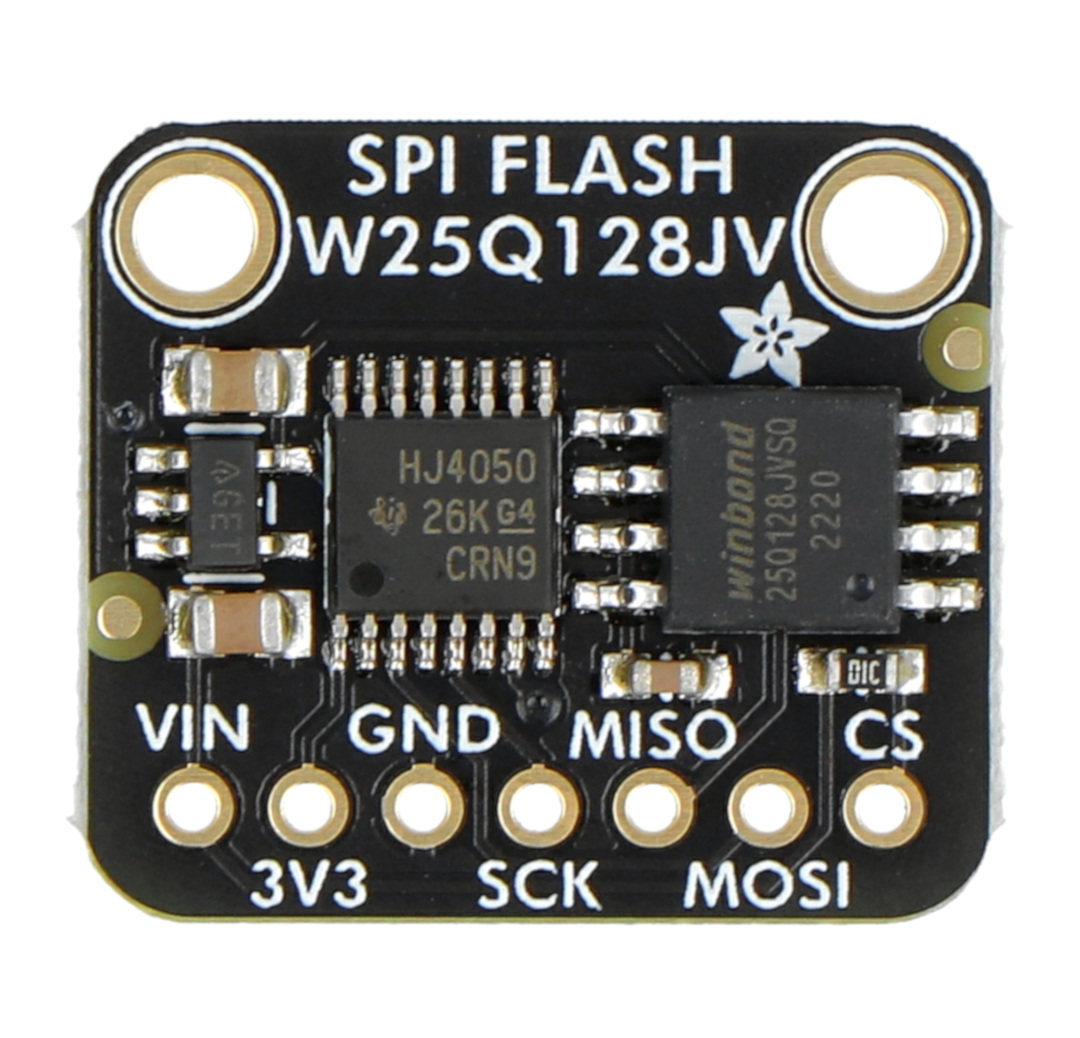

SPI FLASH Breakout - moduł z pamięcią Flash W25Q128 - 128 Mb / 16 MB - Adafruit 5643.

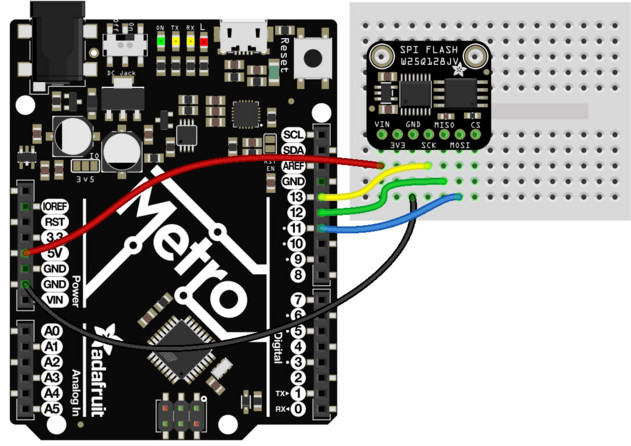

Schemat połączenia modułu z płytką Metro i płytką stykową (brak w zestawie, do nabycia osobno).
Opis wyprowadzeń i schemat połączeń
Płytka posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawartą w zestawie listwę goldpin. Moduł można połączyć także za pomocą płytki stykowej i odpowiednich przewodów - bez konieczności lutowania. Poszczególne piny należy połączyć zgodnie z poniższymi zależnościami:
- VIN - pin zasilania 5 V
- 3V3 - pin zasilania 3,3 V
- GND - masa układu
- SCK - linia zegarowa magistrali SPI
- MISO - linia danych wejściowych magistrali SPI
- MOSI - linia danych wyjściowych magistrali SPI
- CS - Chip Select dla SPI
Specyfikacja techniczna modułu SPI FLASH Breakout
- Typ: moduł z pamięcią
- Typ pamięci: Flash
- Pojemność: 128 Mb / 16 MB
- Wbudowany układ: W25Q128
- Interfejs komunikacyjny: SPI
- Napięcie zasilania: 3,3 V / 5 V
- Wymiary płytki: 20,3 x 17,7 x 3,5 mm
- Masa: 1,4 g
Zawartość zestawu
- SPI FLASH Breakout - moduł z pamięcią Flash W25Q128 - 128 Mb / 16 MB - 1 sztuka
- Listwa goldpin 1x8 - raster 2,54 mm - 1 sztuka

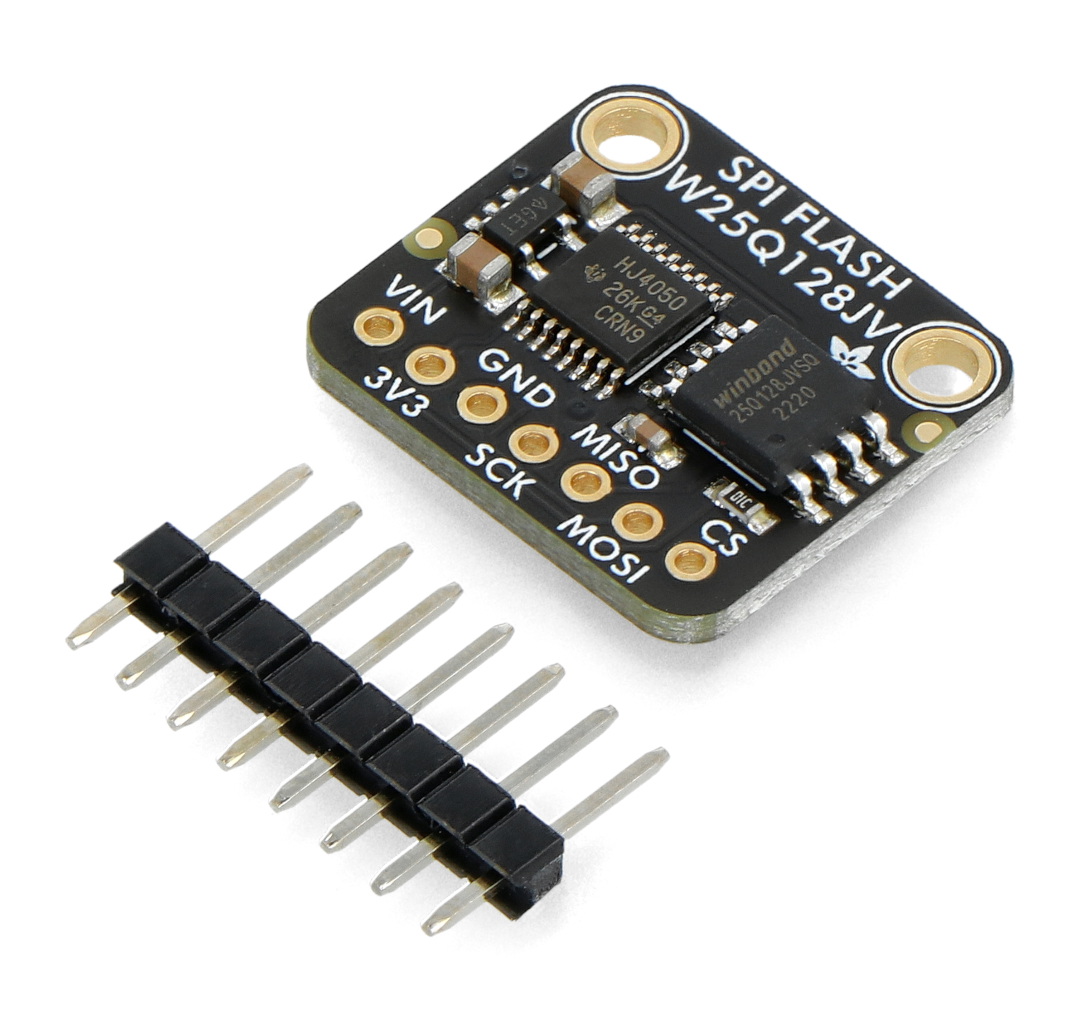

Elementy wchodzące w skład zestawu.
