Opis produktu: Moduł z pamięcią Flash - QSPI DIP - W25Q128JVSSIQ - 128 Mb / 16 MB - Adafruit 5634
Wyprodukowany przez firmę Adafruit moduł z pamięcią Flash W25Q128JVSSIQ, który pozwala rozszerzyć projekt z mikrokontrolerami serii RP2040, ESP32, RT10xx i STM32 o dodatkową pamięć 128 Mb / 16 MB. Może współpracować z płytkami zasilanymi napięciem 3,3 V i wykorzystuje interfejs QSPI do komunikacji z nimi. Dzięki niewielkim wymiarom i formie adaptera można zaadoptować go do już istniejącego prototypu. Moduł z pamięcią Flash znajduje zastosowanie jako dodatkowa, zewnętrzna pamięć podczas realizacji projektów, które wymagają przechowywania większej ilości danych np. obrazów do obsługi wyświetlacza czy klipów audio.
Produkt kompatybilny z Arduino!
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z modułem. Znajdziesz w nim między innymi schemat połączenia poszczególnych wyprowadzeń oraz przykładowy kod programu - sprawdź!
Moduł z pamięcią Flash - QSPI DIP - W25Q128JVSSIQ - 128 Mb / 16 MB - Adafruit 5634.

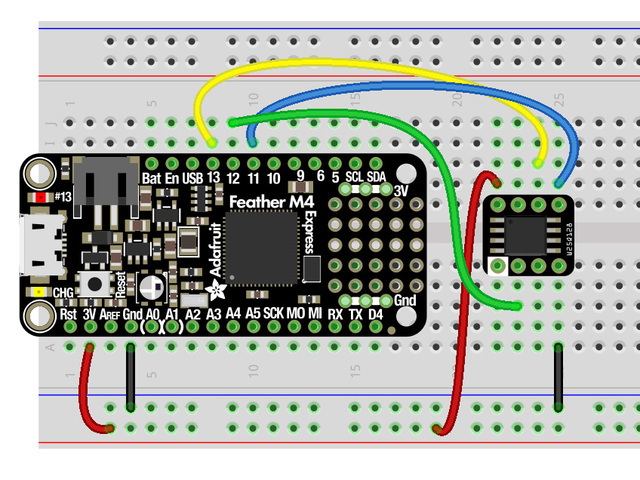

Schemat połączenia modułu z Feather M4 i płytką stykową (brak w zestawie, do nabycia osobno).
Opis wyprowadzeń i schemat połączeń
Płytka posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawartą w zestawie listwę goldpin. Moduł można połączyć także za pomocą płytki stykowej i odpowiednich przewodów - bez konieczności lutowania. Poszczególne piny należy połączyć zgodnie z poniższymi zależnościami:
- 3V3 - pin zasilania 3,3 V
- G (GND) - masa układu
- IO0 - linia danych wyjściowych magistrali SPI
- IO1 - linia danych wejściowych magistrali SPI
- SCK - linia zegarowa magistrali SPI
- CS - Chip Select dla SPI
Specyfikacja techniczna modułu
- Typ: moduł z pamięcią
- Typ pamięci: Flash
- Pojemność: 128 Mb / 16 MB
- Wbudowany układ: W25Q128JVSSIQ
- Interfejs komunikacyjny: QSPI
- Napięcie zasilania: 3,3 V
- Wymiary płytki: 11,2 x 10,2 x 3,5 mm
Zawartość zestawu
- Moduł z pamięcią Flash - QSPI DIP - W25Q128JVSSIQ - 128 Mb / 16 MB - 1 sztuka
- Listwa goldpin - raster 2,54 mm - 1 sztuka

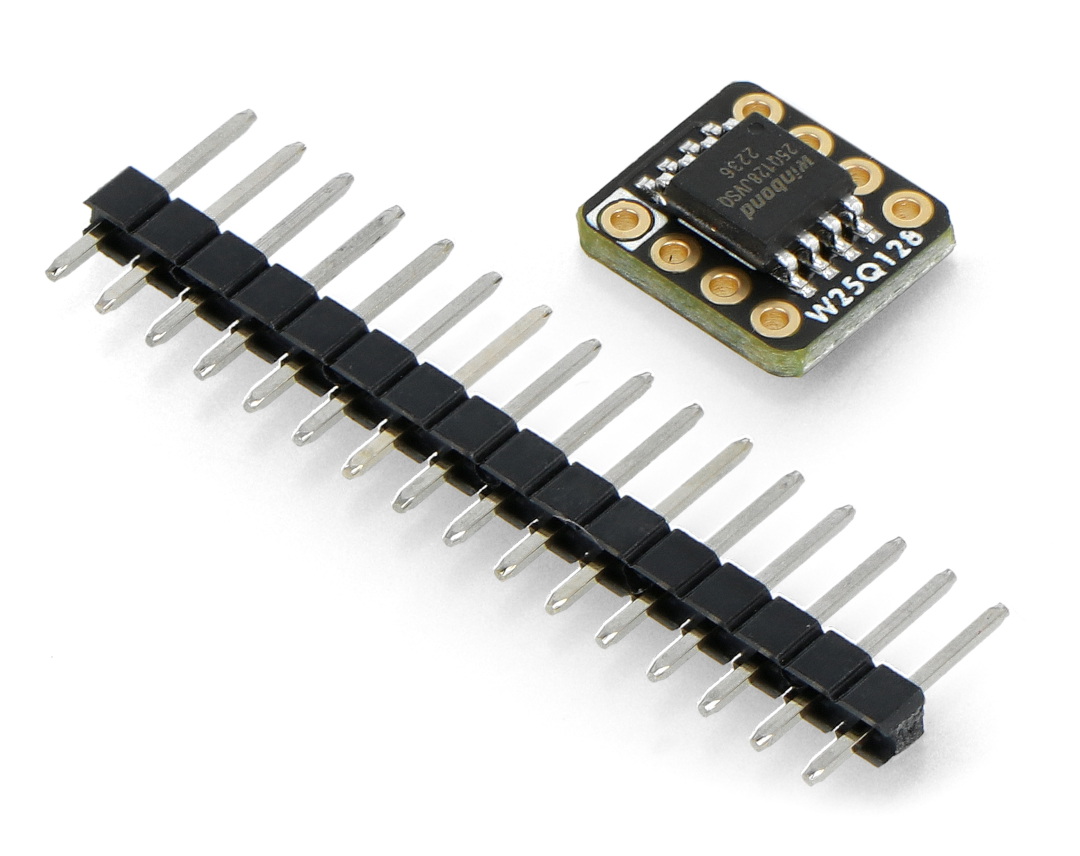

Elementy wchodzące w skład zestawu.
