Opis produktu: SPI Flash SD Card - XTSD 512MB - moduł z pamięcią NAND Flash - Adafruit 4899
SPI Flash SD Card od firmy Adafruit to moduł, który oferuje funkcjonalność karty SD w formacie chipu SMT, z wbudowaną pamięcią o pojemności 512 MB. Dzięki temu urządzeniu można korzystać z bibliotek SD, takich jak te dostępne dla Arduino i CircuitPython, co ułatwia zarządzanie danymi bez potrzeby stosowania fizycznych kart SD. Moduł jest idealny do zastosowań, gdzie tradycyjne karty SD mogą wypaść lub ulec uszkodzeniu, na przykład w środowiskach o wysokich wibracjach. Posiada wbudowany mechanizm zarządzania pamięcią NAND, który automatycznie zajmuje się wyrównywaniem zużycia i korekcją błędów, eliminując konieczność ręcznego usuwania bloków pamięci. Interfejs SPI umożliwia osiągnięcie prędkości zegara do 50 MHz, co pozwala na szybkie i efektywne zapisywanie oraz odczytywanie danych. Moduł obsługuje zarówno napięcie 3 V, jak i 5 V, dzięki wbudowanemu konwerterowi napięć. Wystarczy podłączyć piny SPI do mikrokontrolera i użyć ulubionej biblioteki SD, aby szybko rozpocząć pracę.
Producent przygotował szczegółowy przewodnik użytkownika, który ułatwi Ci rozpoczęcie pracy z modułem.

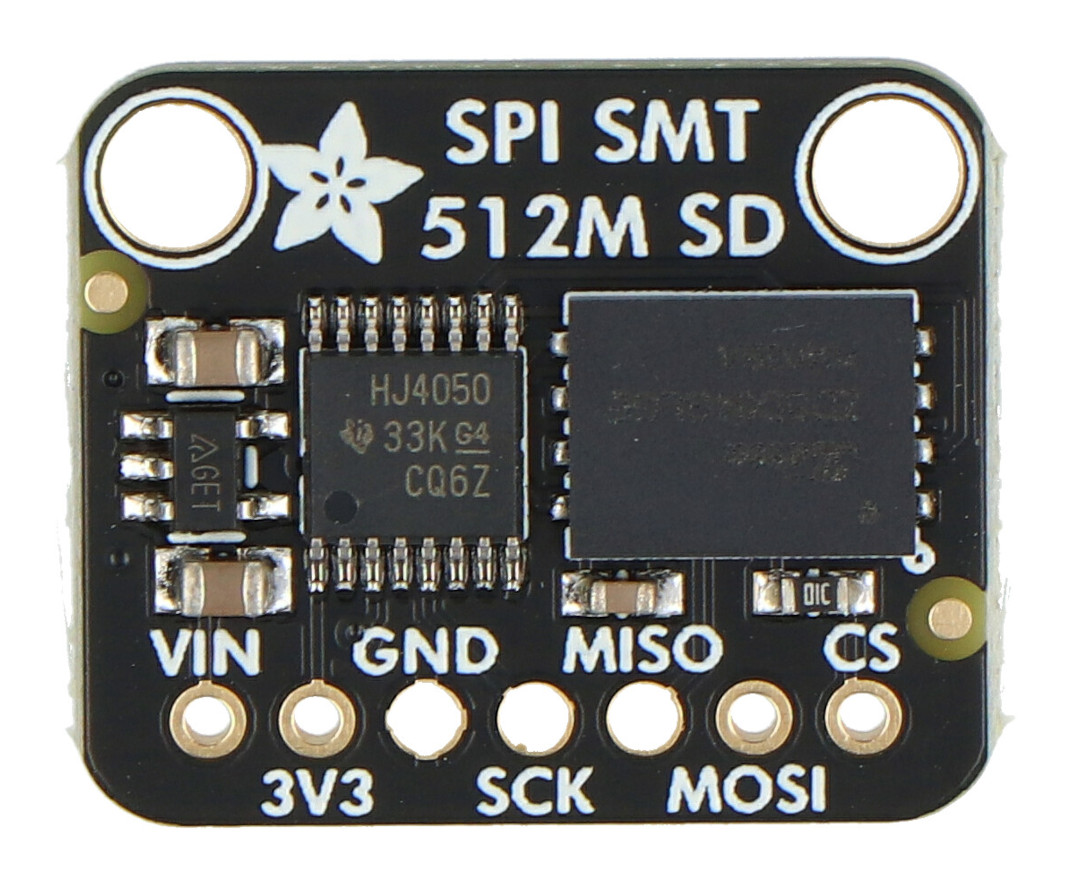

SPI Flash SD Card - XTSD 512MB - moduł z pamięcią NAND Flash - Adafruit 4899.

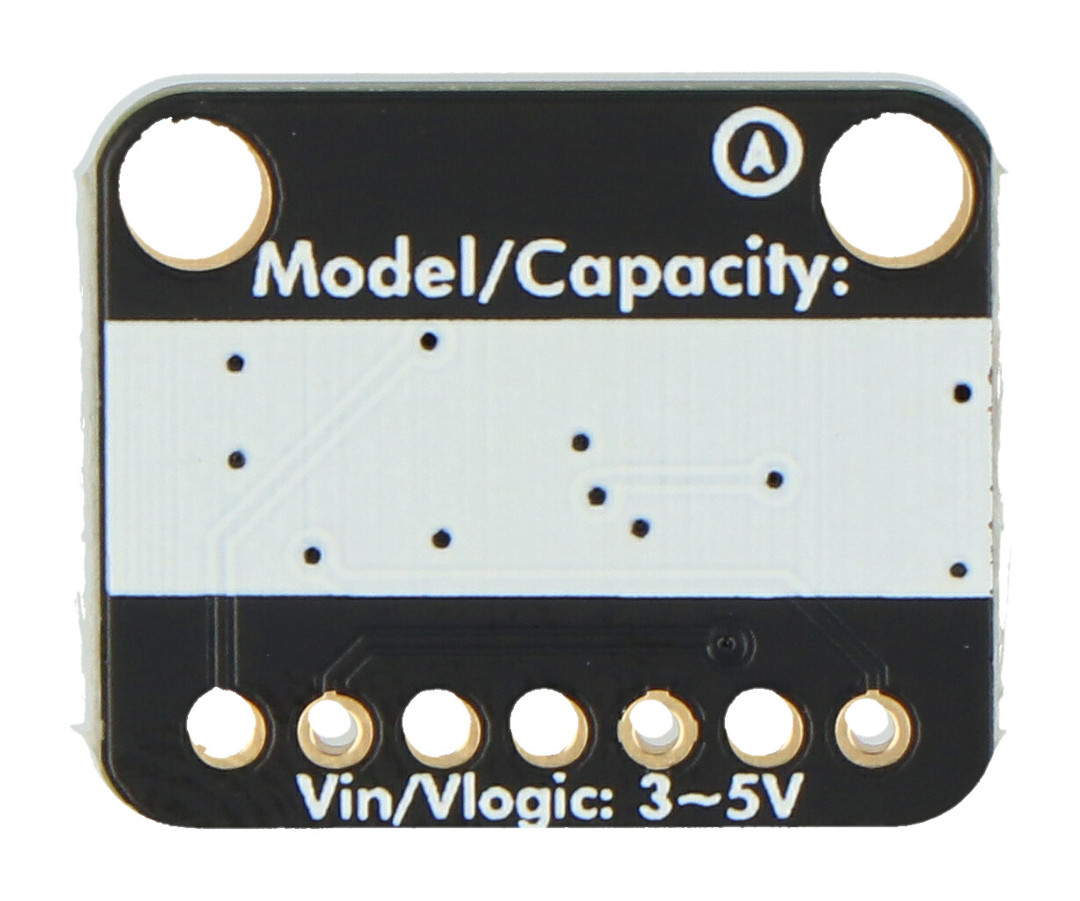

Moduł z wbudowaną pamięcią o pojemności 512 MB.
Cechy szczególne modułu
- Posiada 512 MB pojemności, umożliwiając przechowywanie znacznych ilości danych w stabilny sposób.
- Kompatybilny z bibliotekami SD dla Arduino i CircuitPython, co ułatwia integrację z istniejącymi projektami.
- Wbudowany mechanizm zarządzania pamięcią NAND i korekcji błędów zapewnia stabilność i niezawodność operacji.
- Obsługa prędkości zegara do 50 MHz oraz prędkości zapisu klasy 8 umożliwia szybkie operacje zapisu i odczytu danych.
- Możliwość pracy z płytkami zasilanymi napięciem 3,3 V oraz 5 V dzięki wbudowanemu konwerterowi napięć.
- Sprawdzi się do rejestrowania danych w urządzeniach narażonych na silne wibracje, gdzie istnieje ryzyko, że karta SD się poluzuje.
- Kompaktowy rozmiar, odpowiedni do projektów wymagających oszczędności miejsca.
Opis wyprowadzeń i schemat połączeń
Płytka posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawartą w zestawie listwę goldpin. Moduł można połączyć także za pomocą płytki stykowej i odpowiednich przewodów - bez konieczności lutowania. Poszczególne piny należy połączyć zgodnie z poniższymi zależnościami:
- VIN - pin zasilania 5 V
- 3V3 - pin zasilania 3,3 V
- GND - masa układu
- SCK - linia zegarowa magistrali SPI
- MISO - linia danych wejściowych magistrali SPI
- MOSI - linia danych wyjściowych magistrali SPI
- CS - Chip Select dla SPI
Karta SPI Flash SD nie jest przeznaczona do bezpośredniego podłączenia do komputera i używania jako przestrzeń dyskowa, jak karta micro SD. Sugerujemy użycie zwykłej karty SD do takich zastosowań.

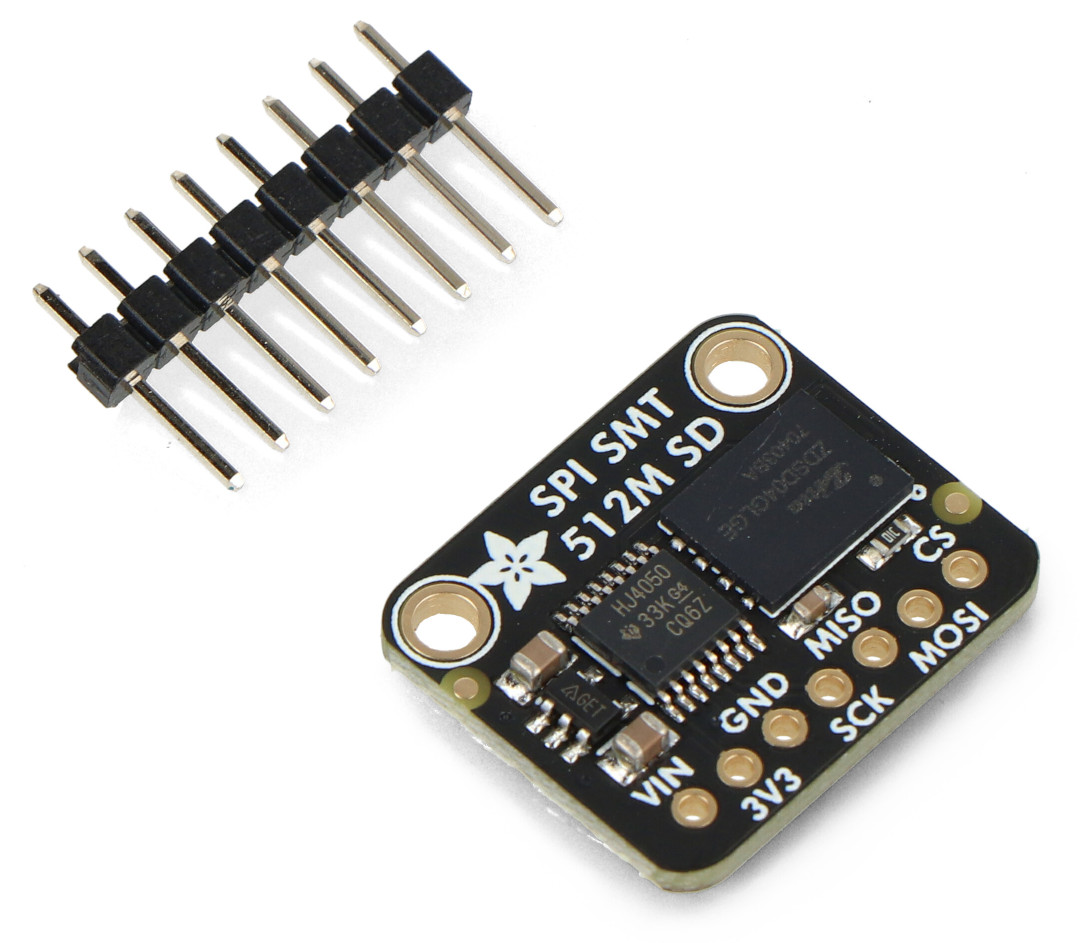

Elementy wchodzące w skład zestawu.
Specyfikacja techniczna modułu SPI Flash SD Card
- Typ: moduł z pamięcią
- Typ pamięci: NAND Flash
- Pojemność: 512 MB (4 Gbit)
- Interfejs komunikacyjny: SPI
- Napięcie zasilania: 3,3 V / 5 V
- Maksymalna częstotliwość zegara: 50 MHz
- Wbudowany mechanizm ECC: tak
- Prędkość zapisu: klasa 8
- Zakres temperatur pracy: od -30°C do 85°C
- Zakres temperatur przechowywania: od -40°C do 85°C
- Wymiary produktu: 21,4 x 17,7 x 2,9 mm
Zawartość zestawu
- SPI Flash SD Card - XTSD 512MB - moduł z pamięcią NAND Flash - Adafruit 4899 - 1 sztuka
- Listwa goldpin 1x8 - raster 2,54 mm - 1 sztuka
