Opis produktu: ESP32-S3 - płytka rozwojowa WiFi + Bluetooth z ekranem dotykowym LCD IPS 7'' 800 x 480 px - Waveshare 27078
Płytka rozwojowa z wyświetlaczem dotykowym o przekątnej 7'' to doskonałe rozwiązanie do tworzenia interfejsów użytkownika (HMI) i systemów IoT. Wyposażona w wyświetlacz LCD IPS o rozdzielczości 800 x 480 px, wspiera łączność WiFi 2,4 GHz oraz Bluetooth 5.0. Oferuje również możliwość tworzenia zaawansowanych interfejsów graficznych przy użyciu biblioteki LVGL. Płytka jest idealna do szybkiego prototypowania oraz projektów wymagających interakcji z użytkownikiem. Dzięki procesorowi ESP32-S3, który zapewnia wydajność do 240 MHz, oraz pamięciom 8 MB PSRAM i 16 MB Flash, jest to platforma gotowa do obsługi nawet bardziej wymagających aplikacji. Obsługuje szereg interfejsów, takich jak UART, CAN, I2C, RS485, oraz oferuje wsparcie dla kart SD.
ESP32-S3 - płytka rozwojowa WiFi + Bluetooth z ekranem dotykowym LCD IPS 7'' 800 x 480 px - Waveshare 27078.
Płytka jest wyposażona w dwurdzeniowy procesor Xtensa 32-bit LX7.
Główne cechy płytki rozwojowej z wyświetlaczem
- Procesor ESP32-S3: 32-bitowy, podwójny rdzeń Xtensa LX7, taktowany do 240 MHz, zapewnia wysoką wydajność w aplikacjach IoT i HMI
- Pamięć: 512 kB SRAM, 384 kB ROM, 8 MB PSRAM oraz 16 MB Flash, oferuje dużą przestrzeń do przechowywania danych i szybkie przetwarzanie
- Łączność: WiFi 2,4 GHz oraz Bluetooth 5.0 (LE), umożliwiają bezprzewodową komunikację z urządzeniami i siecią
- Wyświetlacz LCD: 7-calowy ekran IPS o rozdzielczości 800 x 480 px i 65K kolorach, jasny i wyraźny obraz z kątem widzenia 170°
- Panel dotykowy: 5-punktowy pojemnościowy ekran dotykowy, umożliwia precyzyjną interakcję z użytkownikiem
- Zasilanie: 5 V przez port USB typu C, z możliwością podłączenia akumulatora Li-Pol 3,7 V, co zapewnia elastyczność w różnych zastosowaniach
- Wskaźniki LED: wbudowane wskaźniki stanu (zasilania, ładowania), które informują o bieżącym stanie urządzenia
- Interfejsy: złącza CAN, RS485, I2C oraz UART, oferujące szeroką kompatybilność z urządzeniami zewnętrznymi i czujnikami
Kompatybilność i oprogramowanie
Płytka rozwojowa jest kompatybilna z dwoma głównymi środowiskami programistycznymi: Arduino IDE i ESP-IDF. Dzięki wsparciu dla Arduino IDE, jest to doskonały wybór dla początkujących, którzy chcą szybko rozpocząć rozwój swoich aplikacji. Dla bardziej zaawansowanych użytkowników, którzy wymagają pełnej kontroli nad kodem i optymalizacją, dostępne jest profesjonalne środowisko ESP-IDF. Dodatkowo, płytka wspiera popularną bibliotekę LVGL (Light and Versatile Graphics Library), umożliwiającą tworzenie dynamicznych, atrakcyjnych interfejsów graficznych. Jest to szczególnie przydatne w projektach wymagających wizualnych interakcji z użytkownikiem, takich jak urządzenia multimedialne, automatyka, panele sterujące oraz systemy IoT.
Wyświetlacz obsługuje 5-punktowe sterowanie dotykiem pojemnościowym za pomocą interfejsu I2C.

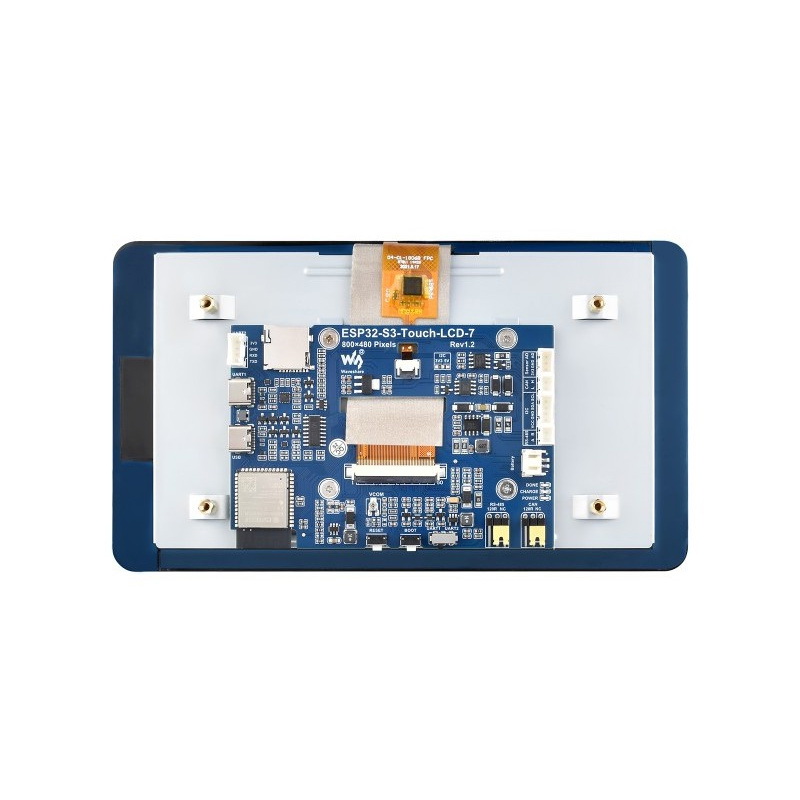

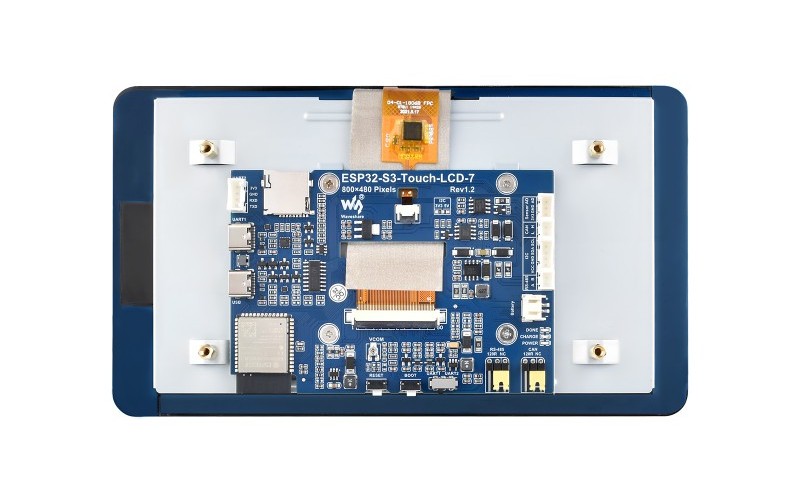

Rozmieszczenie elementów.

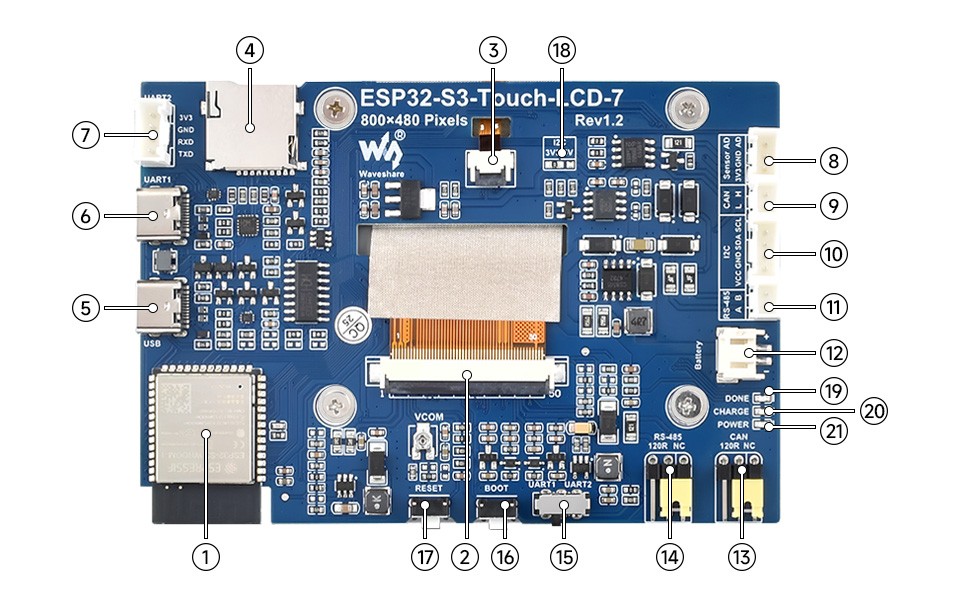

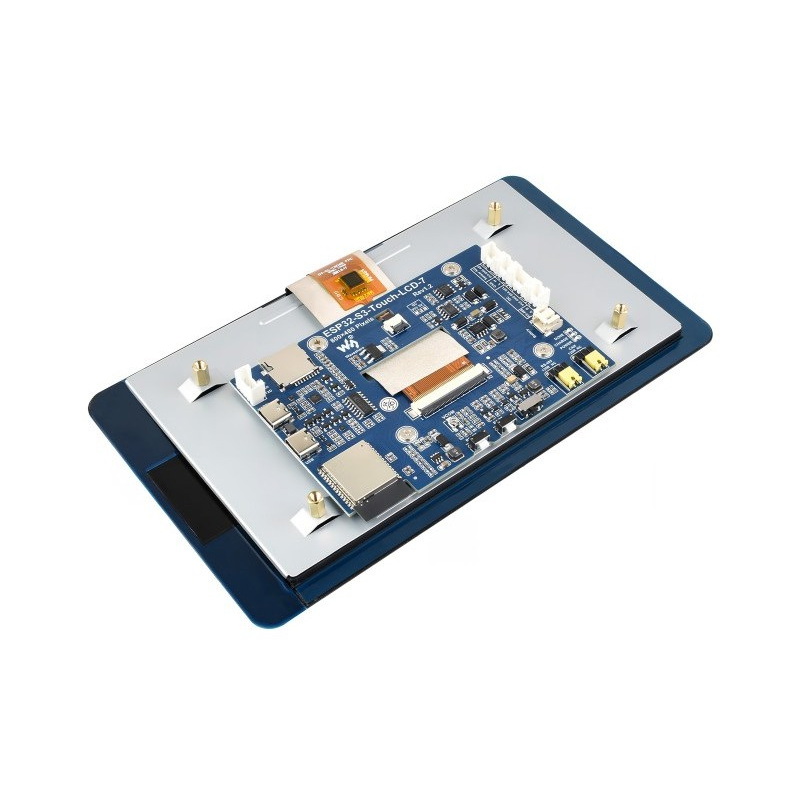

Co znajduje się na płytce?
Płytka rozwojowa zawiera następujące elementy:
- ESP32-S3N16R8: system na chipie (SoC) z obsługą WiFi i Bluetooth, pracujący z częstotliwością do 240 MHz, zintegrowaną pamięcią 8 MB PSRAM i 16 MB Flash
- Złącze wyświetlacza 7": służy do podłączenia wyświetlacza LCD o przekątnej 7''
- Złącze panelu dotykowego: do podłączenia wyświetlacza dotykowego
- Slot na kartę TF: możliwość rozszerzenia pamięci o kartę SD
- Port USB typu C: używany do zasilania oraz komunikacji z komputerem
- Port UART1: Port USB do UART - złącze typu C
- Złącze UART2: UART1 i UART2 to ten sam UART, wybierany przełącznikiem
- Złącze dla czujników: umożliwia podłączenie czujników lub innych urządzeń peryferyjnych
- Złącze CAN: do komunikacji z urządzeniami za pomocą magistrali CAN
- Złącze I2C: do podłączenia urządzeń I2C
- Złącze RS485: do komunikacji za pomocą protokołu RS485
- Złącze dla akumulatora 3,7 V (PH2.0): do podłączenia akumulatora Li-Pol
- Wybór rezystora terminującego CAN: opcja do wyboru rezystora dla komunikacji CAN
- Wybór rezystora terminującego RS485: opcja do wyboru rezystora dla komunikacji RS485
- Wybór UART: pozwala wybrać pomiędzy UART1 a UART2
- Przycisk BOOT: używany do programowania, należy przytrzymać przy włączaniu urządzenia
- Przycisk RESET: służy do resetowania płytki
- Wybór poziomu I2C: możliwość ustawienia poziomu napięcia dla I2C (3,3 V / 5 V)
- Wskaźnik DONE: informuje o zakończeniu ładowania akumulatora
- Wskaźnik CHG: informuje o ładowaniu akumulatora
- Wskaźnik PWR: wskaźnik zasilania urządzenia
Zastosowania w praktyce
Płytka rozwojowa jest idealnym wyborem do projektów związanych z Human-Machine Interface (HMI), takich jak panele sterujące i interaktywne systemy. Dzięki opcji dotykowego ekranu oraz wsparciu dla komunikacji bezprzewodowej, może być wykorzystywana w aplikacjach IoT do monitorowania i zdalnego sterowania. Złącza CAN i RS485 sprawiają, że jest to także świetne rozwiązanie dla systemów przemysłowych i motoryzacyjnych, w których wymagane są zaawansowane rozwiązania komunikacyjne. Płytka jest również kompatybilna z systemami automatyki budynkowej, urządzeniami multimedialnymi, a także projektami związanymi z rozwojem urządzeń przenośnych, które wymagają wyświetlaczy i interakcji dotykowej. Jest to idealna platforma dla inżynierów i hobbystów, którzy chcą w prosty sposób wdrożyć swoje projekty w pełni funkcjonalne urządzenia.

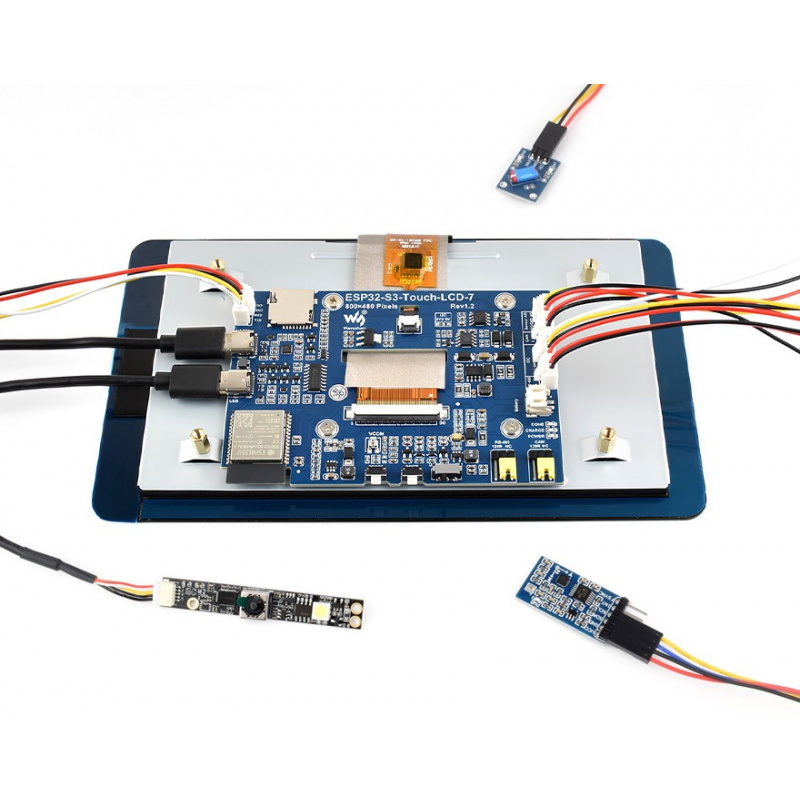

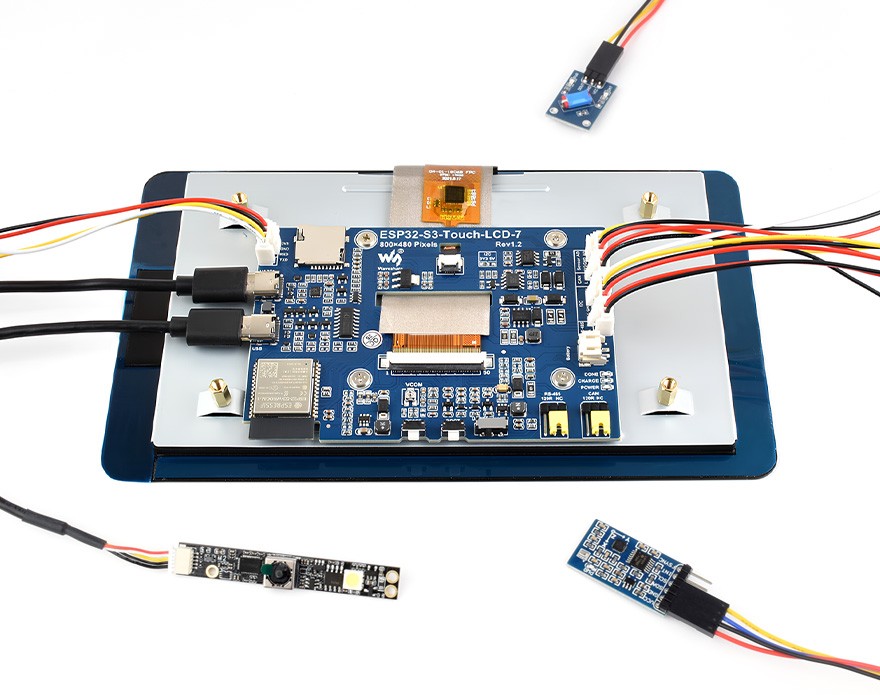

Płytka obsługuje rozbudowę o wiele urządzeń peryferyjnych.

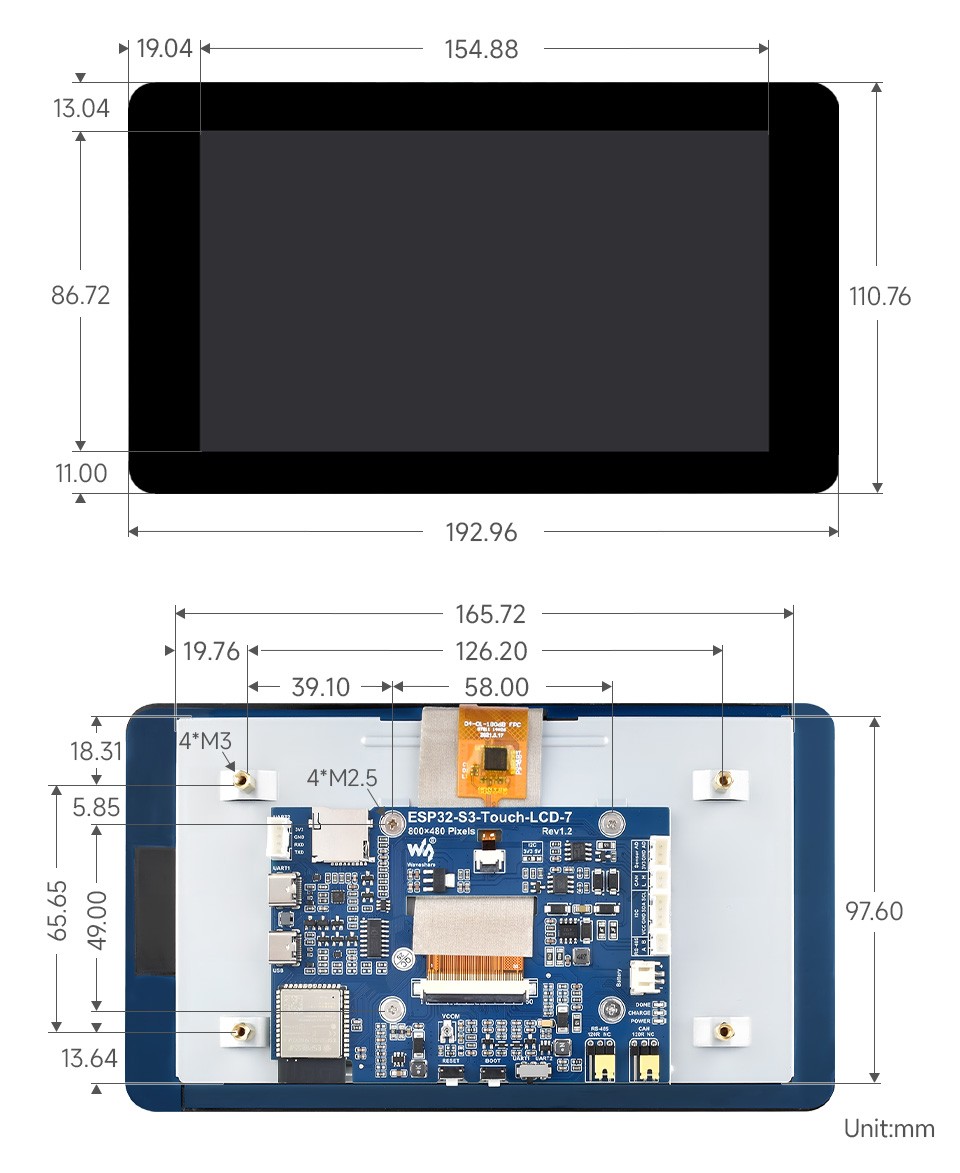

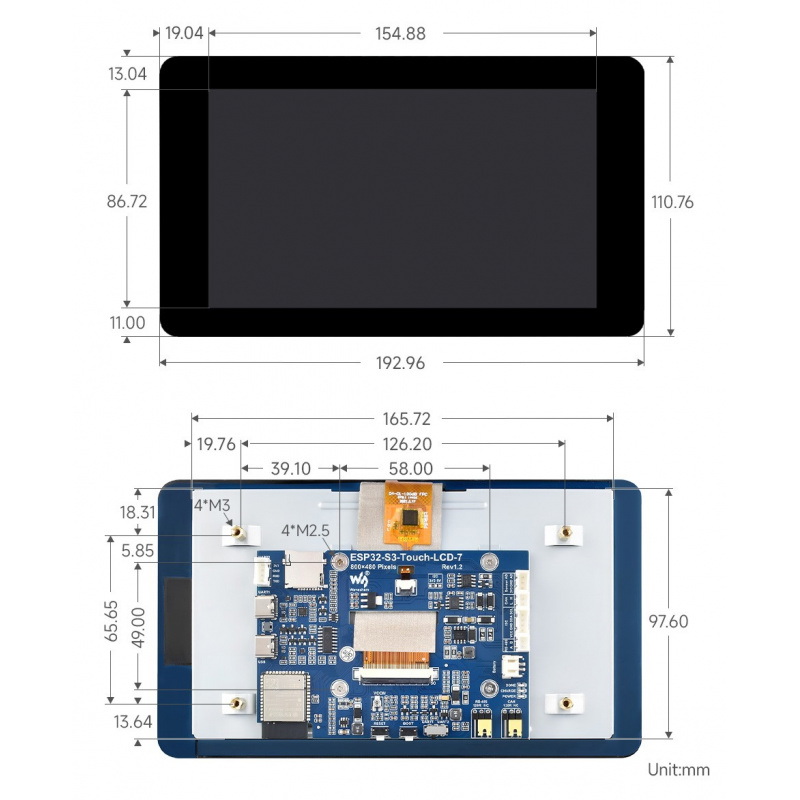

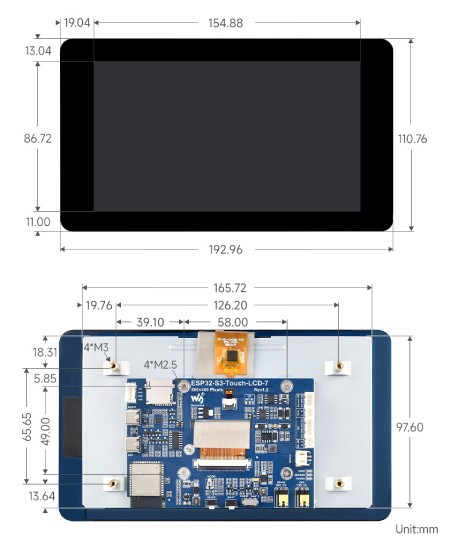

Szczegółowe wymiary ekranu.
Specyfikacja techniczna płytki
- Procesor: ESP32-S3, LX7 dual-core, do 240 MHz
- Łączność: WiFi 2,4 GHz, Bluetooth 5.0
- Wyświetlacz: 7-calowy LCD IPS, rozdzielczość 800 x 480 px, 65K kolorów
- Kąt widzenia: 170°
- Dotyk: 5-punktowy
- Pamięć: 512 kB SRAM, 384 kB ROM, 8 MB PSRAM, 16 MB Flash
- Interfejsy: CAN, RS485, I2C, UART, slot kart TF
- Zasilanie: 5 V przez port USB typu C, możliwość podłączenia akumulatora Li-Pol 3,7 V
- Przyciski: BOOT (do programowania) oraz RESET
- Wskaźniki LED: wskaźniki ładowania (CHG), zakończenia ładowania (DONE), zasilania (PWR)
- Kompatybilność: obsługa środowisk programistycznych Arduino IDE oraz ESP-IDF
- Wymiary: 192,96 x 97110,76 mm
Zawartość zestawu
- 1x Płytka rozwojowa ESP32-S3 z dotykowym wyświetlaczem 7''
- 2x Przewód męski 2-pin z rastrem 2 mm, 10 cm
- 1x Przewód męski 3-pin z rastrem 2 mm, 10 cm
- 2x Przewód męski 4-pin z rastrem 2 mm, 10 cm
- 1x Zestaw śrub
