Uwaga, sprzedaż produktu zakończona! Minikomputery Orange Pi zostały wycofane ze sprzedaży z powodu braku dostarczenia przez producenta odpowiedniej certyfikacji. Zachęcamy do zapoznania się z pozostałymi urządzeniami, dostępnymi w naszej ofercie. |
Opis
Minikomputer Orange Pi w wersji Plus z wydajnym procesorem Alwinner H3 quad-core ARM Cortex-A7. Płytka posiada 1 GB pamięci RAM DDR3 oraz 8 GB EMMC, WiFi, port Ethernet 10/100Mbps, port HDMI oraz 3x USB Host, 1x microUSB OTG, 40 GPIO, złącza na kartę microSD i odbiornik IR. Działa z systemami Ubuntu lub Android 4.4.

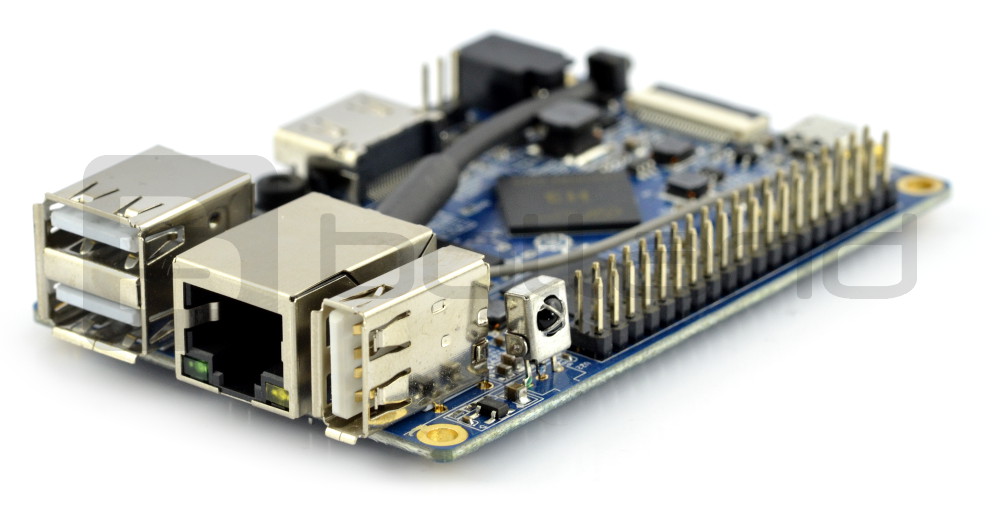

Urządzenie posiada 3 gniazda USB, złącze HDMI oraz port Ethernet i wiele innych.
Co jest potrzebne do uruchomienia minikomputera Orange Pi?
- Karta pamięci microSD - nośnik na którym zainstalowany zostanie się system operacyjny
- Zasilacz sieciowy - z napięciem wyjściowym 5 V i wtykiem DC 4,0 x 1,7 mm
- Obudowa - chroni minikomputer przed wpływem warunków zewnętrznych
- Przewód HDMI - do połączenia urządzenia z monitorem
- Mysz i klawiatura - do sterowania i wprowadzania danych do urządzenia
W naszym sklepie dostępne są również dodatkowe akcesoria.
System operacyjny
Orange Pi współpracuje z systemami Ubuntu oraz Android 4.4 i systemami znanymi z Raspberry Pi. Dyskiem urządzenia może być karta microSD o pojemności do 64 GB lub 8 GB wbudowanej pamięci Flash EMMC.
|
Systemy Ubuntu oraz Android można pobrać ze strony producenta. Dostępny jest również ciekawy system Armbian oraz OpenELEC. Instalacja systemu jest bardzo prosta - sprawdź naszą instrukcję! |

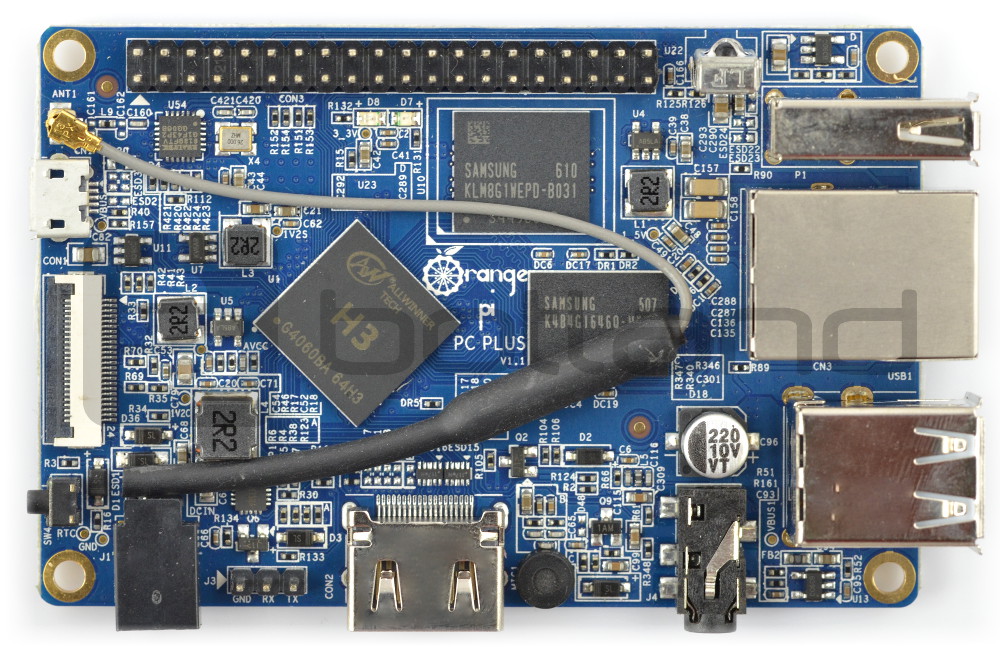

Orange Pi PC Plus - widok z góry.
Komunikacja
Orange Pi posiada podstawowe interfejsy komunikacyjne, które spotkać można w komputerach biurowych klasy PC. Oprócz wcześniej wymienionych złącz audio i wideo użytkownik ma do dyspozycji:
- trzy złącza USB oraz jedno gniazdo microUSB OTG, pod które można podłączyć np. myszkę, klawiaturę, kartę WiFi czy pendrive. Jeśli okaże się, że gniazd jest zbyt mało można zwiększyć ich ilości stosując zewnętrzny HUB USB.
- gniazdo Ethernet, czyli możliwość bezpośredniego podłączenia do sieci LAN.
- wbudowany moduł WiFi - Raltek do komunikacji bezprzedowej, na płytce znajduje się również antena.
- GPIO x 40 pin - wyjścia/wejścia ogólnego przeznaczenia, które mogą służyć do obsługi diod LED, przycisków, sterowników silników. Wśród nich znajdują się piny obsługujące interfejsy: I2C, SPI i UART.
- slot microSD - gniazdo na kartę pamięci microSD, na której może być zainstalowany system operacyjny.
- wyjście HDMI - umożliwia wyprowadzenie sygnału wideo i audio do monitora.
- wyjście jack 3,5 mm - do podłączenia słuchawek lub głośników.
- wbudowany mikrofon - umożliwia nagrywanie dźwięku i np. prowadzenie rozmów.
- wejście CSI - do podłączenia dedykowanej kamery.
Zasilanie
Jako źródło zasilania układ wykorzystuje złącze DC Jack 4,0 / 1,7 mm. Producent zaleca aby napięcie podane na złącze miało wartość 5,0 V, natomiast wydajność prądowa wykorzystanego zasilacza powinna wynosić co najmniej 2,0 A (producent zaleca 3,0 A). W naszej ofercie znajdziesz dedykowany zasilacz.
Specyfikacja
| Podstawowe informacje | ||||
 |
 |
 |
 |
|
| Model | ||||
| Specyfikacja |
||||
| Procesor | Allwinner H3 | Allwinner H3 | Allwinner H3 | Allwinner H3 |
| Rdzeń |
Quad-Core ARM Cortex A7 |
Quad-Core ARM Cortex A7 |
Quad-Core ARM Cortex A7 |
Quad-Core ARM Cortex A7 |
| Grafika |
Mali400MP2 GPU @600MHz OpenGL ES 2.0 |
Mali400MP2 GPU @600MHz OpenGL ES 2.0 |
Mali400MP2 GPU @600MHz OpenGL ES 2.0 |
Mali400MP2 GPU @600MHz OpenGL ES 2.0 |
| Systemy |
Ubuntu Android |
Ubuntu Android |
Ubuntu Android 4.4 |
Ubuntu Android 4.4 |
|
Pamięć RAM |
512 MB DDR3 SDRAM |
512 MB DDR3 SDRAM |
1 GB DDR3 SDRAM |
2 GB DDR3 SDRAM |
| Pamięć |
karta microSD do 64 GB |
karta microSD do 64 GB |
karta microSD do 64 GB +8 GB EMMC |
karta microSD do 64 GB +16 GB EMMC |
|
Gniazdo GPIO |
Złącze 40-pin + 3 pin UART |
Złącze 40-pin + 3 pin UART |
Złącze 40-pin + 3 pin UART |
łącze 40-pin
+ 3 pin UART |
| Zasilanie |
5 V / 2 A (zalecane 3A) DC Jack |
5 V / 2 A (zalecane 3A) DC Jack |
5 V / 2 A (zalecane 3A) DC Jack |
5 V / 2 A (zalecane 3A) DC Jack |
| Przyciski | Power | Power | Power |
Power UBoot IR input |
|
Wymiary płytki |
69x48mm | 69x48mm | 85x55mm | 108x67mm |
| Interfejsy | ||||
| USB Host |
1 x USB 2.0 gniazdo typ A |
2 x USB 2.0 gniazdo typ A |
3 x USB 2.0 gniazdo typ A |
3 x USB 2.0 gniazdo typ A |
| USB OTG | 1x microUSB | 1x microUSB | 1x microUSB | 1x microUSB |
|
Interfejs sieciowy |
Ethernet 10/100 Mbit/s |
- |
Ethernet 10/100 Mbit/s |
Ethernet 1000 Mbit/s |
|
Moduł WiFi |
- |
wbudowany Realtek z anteną |
wbudowany Realtek z anteną |
wbudowany Realtek RTL8189ETV z anteną |
| Wideo |
HDMI, HDMI CEC, CVBS |
HDMI, HDMI CEC, CVBS |
HDMI, HDMI CEC, CVBS |
DMI,
HDMI CEC, CVBS HDMI i CVBS |
| Audio |
HDMI |
HDMI |
HDMI jack 3,5 mm mikrofon |
HDMI jack 3,5 mm mikrofon |
| Interfejsy |
UART, GPIO |
UART, GPIO |
UART, GPIO |
UART, GPIO |
