Opis produktu: FNIRSI 1014D - oscyloskop cyfrowy 2-kanałowy 100 MHz 1 GSa/s z generatorem DDS
FNIRSI 1014D to cyfrowy oscyloskop 2 w 1, który łączy funkcję 2-kanałowego oscyloskopu oraz generatora sygnałów DDS. Urządzenie oferuje pasmo analogowe 100 MHz x2, próbkowanie w czasie rzeczywistym 1 GSa/s oraz 7-calowy kolorowy wyświetlacz LCD TFT o rozdzielczości 800 x 480 px. Dzięki temu sprawdzi się podczas pomiarów, diagnostyki i analizy sygnałów w elektronice, serwisie, automatyce oraz projektach DIY. Oscyloskop obsługuje tryby wyzwalania Auto, Normal i Single, sprzężenie AC / DC oraz pomiary kursorem, które ułatwiają odczyt wartości szczyt-szczyt i częstotliwości bez ręcznego przeliczania wyników. Wbudowany generator DDS umożliwia tworzenie 14 rodzajów sygnałów standardowych oraz sygnału niestandardowego. Urządzenie wspiera również zapis przebiegów, eksport obrazów przez USB, funkcję AUTO, tryb Roll, widok FFT oraz prezentację wykresów Lissajous.

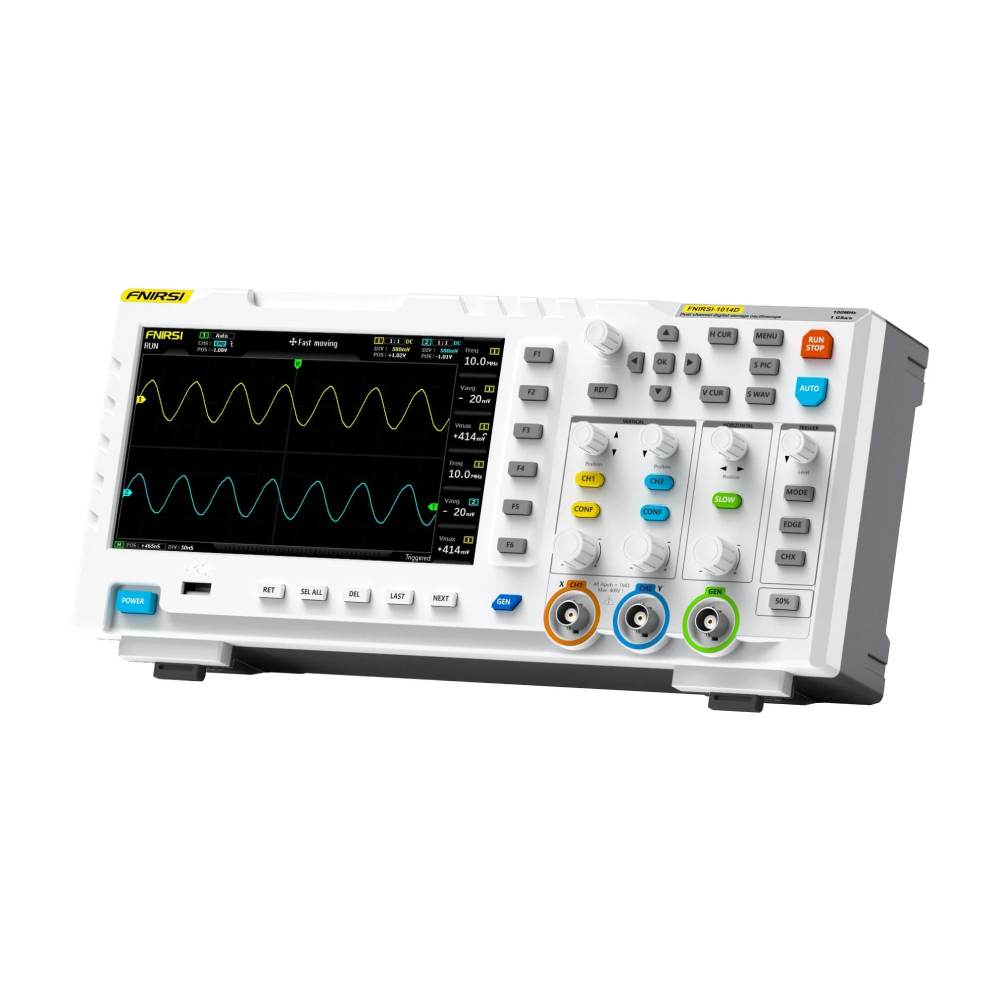

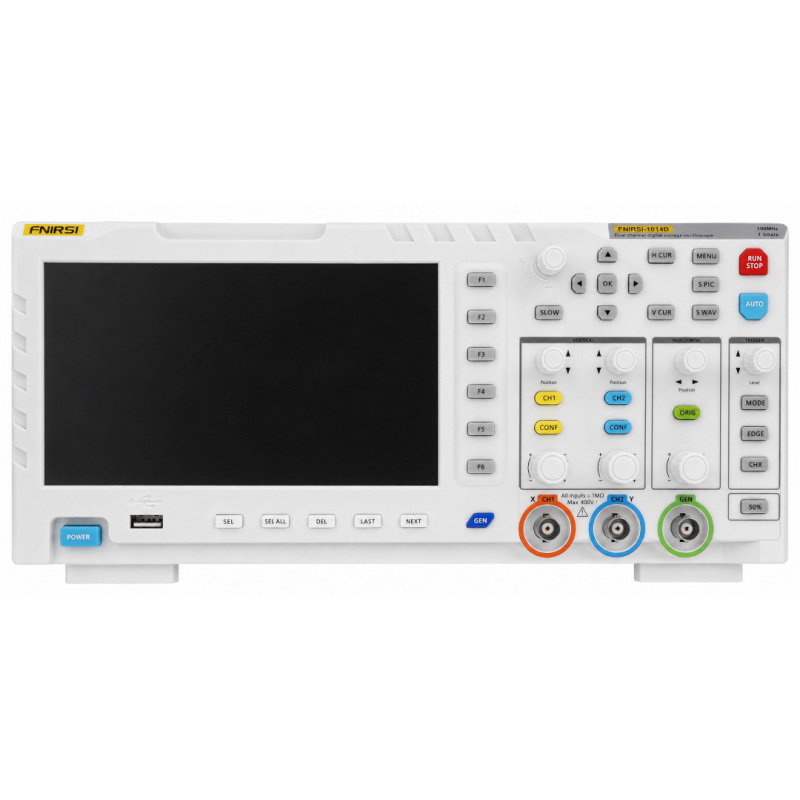

FNIRSI 1014D - oscyloskop cyfrowy 2-kanałowy 100 MHz 1 GSa/s z generatorem DDS.
FNIRSI 1014D to cyfrowy oscyloskop 2 w 1, który łączy funkcję 2-kanałowego oscyloskopu oraz generatora sygnałów DDS.
Cechy szczególne
- Urządzenie 2 w 1: oscyloskop cyfrowy i generator sygnałów DDS w jednej obudowie
- Dwa kanały pomiarowe: możliwość jednoczesnej obserwacji i porównywania dwóch sygnałów
- Pasmo 100 MHz x 2: odpowiednie do diagnostyki układów elektronicznych, cyfrowych i analogowych
- Próbkowanie 1 GSa/s: szybka rejestracja sygnałów z zachowaniem szczegółów przebiegu
- Duży ekran 7": kolorowy wyświetlacz LCD TFT 800 x 480 px ułatwia analizę przebiegów
- Generator DDS: obsługa 14 standardowych sygnałów oraz sygnału niestandardowego
- Tryby wyzwalania: Auto, Normal i Single dla sygnałów okresowych oraz nieokresowych
- Pomiar kursorem: szybki odczyt wartości napięcia i częstotliwości bez ręcznego przeliczania
- Zapis przebiegów i zrzutów ekranu: możliwość przechowywania do 1000 obrazów i 1000 przebiegów
- Eksport przez USB: wygodne przenoszenie zapisanych danych do komputera
- Funkcje analityczne: obsługa FFT i wykresów Lissajous do porównywania amplitudy, częstotliwości i fazy sygnałów
- Ochrona wysokiego napięcia: pomiar do 40 V z sondą 1X oraz do 400 V z sondą 10X
Wbudowany generator sygnałów DDS
FNIRSI 1014D ma wbudowany generator funkcyjny DDS, który pozwala tworzyć sygnały testowe bez konieczności korzystania z dodatkowego urządzenia. Generator obsługuje 14 rodzajów sygnałów standardowych o amplitudzie 2,5 Vpp, w tym m.in. sinusoidalny, prostokątny, trójkątny, piłokształtny i inne przebiegi testowe. Częstotliwość dla fali sinusoidalnej może sięgać do 10 MHz, a dla pozostałych sygnałów do 2 MHz.
Oscyloskop obsługuje tryby wyzwalania Auto, Normal i Single, sprzężenie AC / DC oraz pomiary kursorem.
Urządzenie wspiera również zapis przebiegów, eksport obrazów przez USB, funkcję AUTO, tryb Roll, widok FFT oraz prezentację wykresów Lissajous.Wygodna analiza przebiegów na dużym ekranie

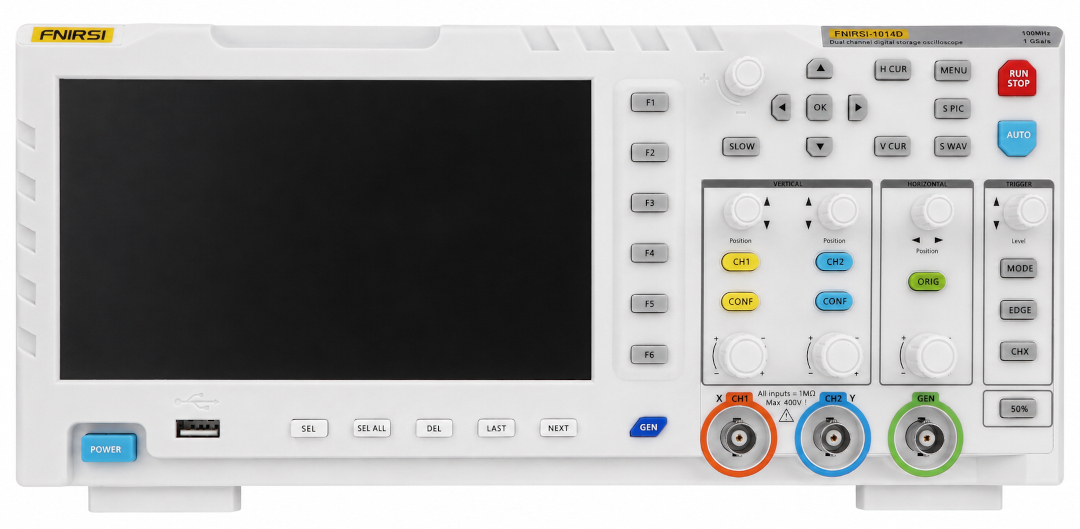

Duży 7-calowy ekran LCD TFT o rozdzielczości 800 x 480 px zapewnia czytelny podgląd sygnałów, ustawień i parametrów pomiarowych. Funkcja AUTO pozwala szybko dobrać ustawienia pomiaru, co jest przydatne podczas pracy z nowymi lub nieznanymi sygnałami. Obsługa pomiaru kursorem ułatwia analizę amplitudy i częstotliwości, szczególnie wtedy, gdy automatyczny pomiar może być utrudniony przez zakłócenia lub nietypowy kształt przebiegu.
Funkcje zapisu, eksportu i porównywania sygnałów

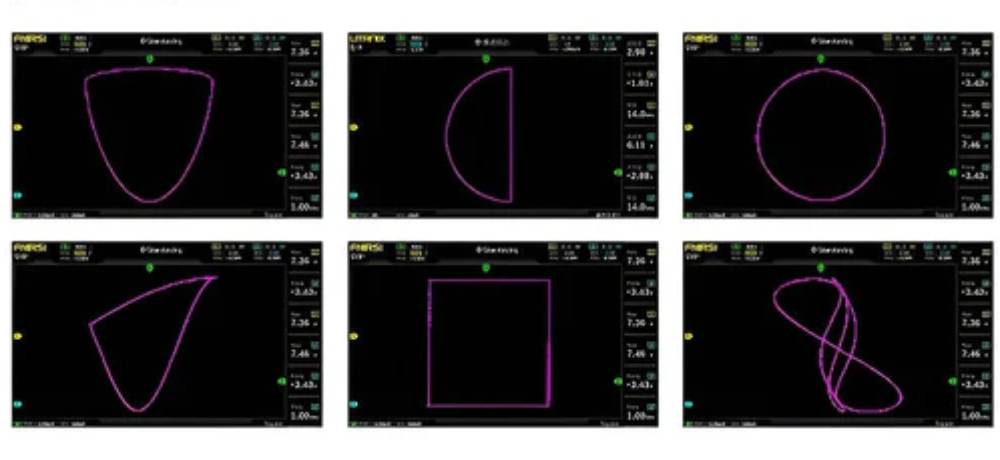

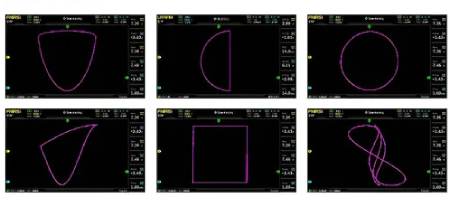

Oscyloskop umożliwia zapis zrzutów ekranu oraz przebiegów, co ułatwia dokumentowanie pomiarów i późniejszą analizę. Dzięki eksportowi przez USB zapisane obrazy można przenieść do komputera i wykorzystać w raportach, dokumentacji serwisowej lub materiałach edukacyjnych. Funkcja Lissajous pozwala porównywać dwa sygnały pod kątem amplitudy, częstotliwości i przesunięcia fazowego, a widok FFT pomaga ocenić składowe częstotliwościowe badanego sygnału.
Częstotliwość dla fali sinusoidalnej może sięgać do 10 MHz, a dla pozostałych sygnałów do 2 MHz.

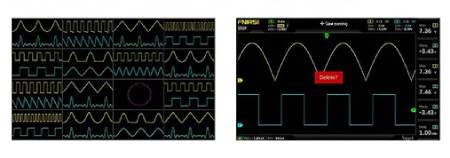

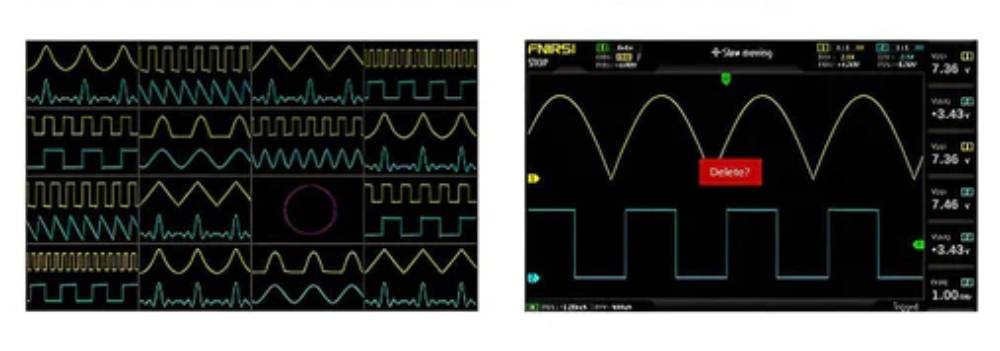

Oscyloskop umożliwia zapis zrzutów ekranu oraz przebiegów, co ułatwia dokumentowanie pomiarów i późniejszą analizę.

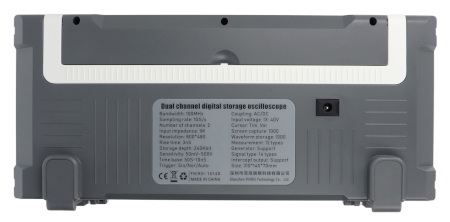

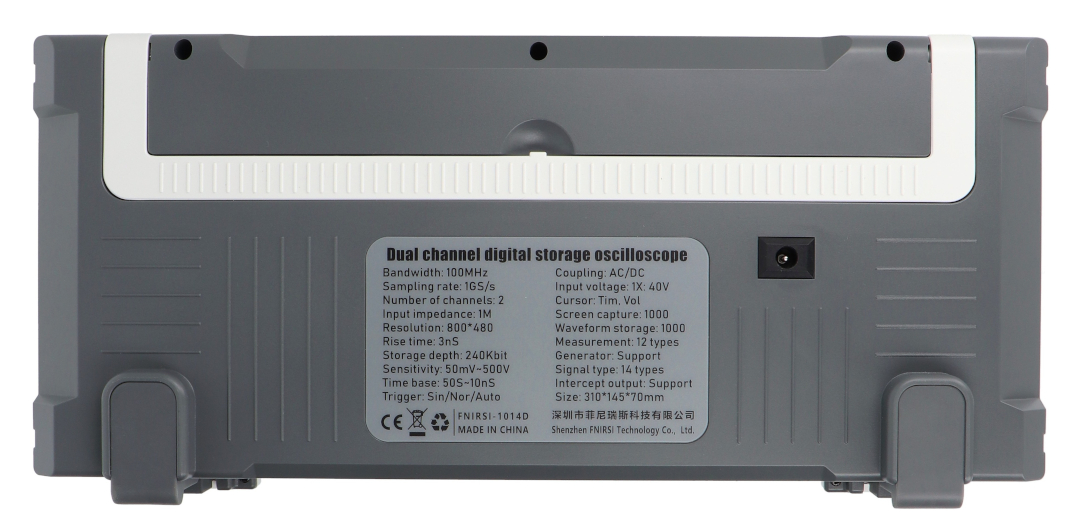

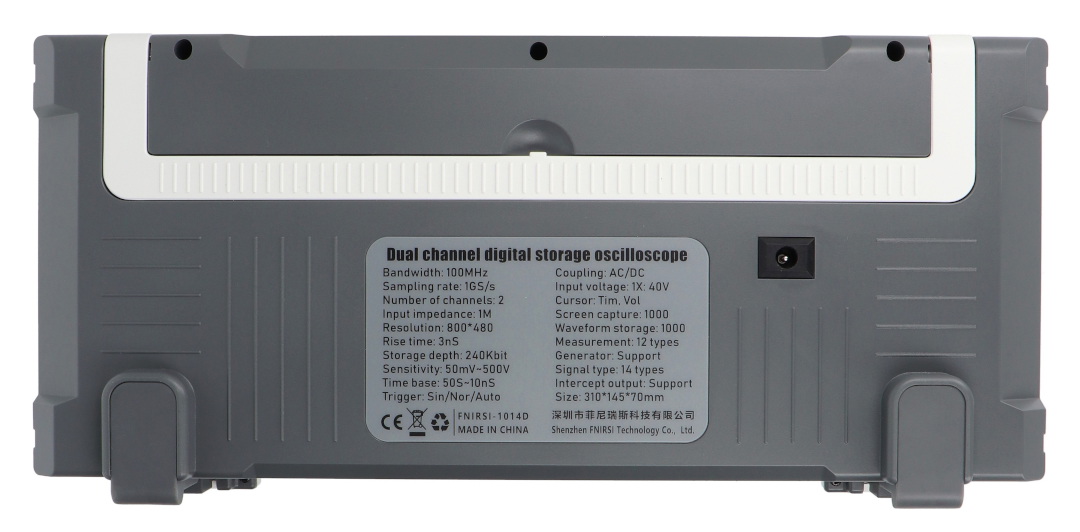

Specyfikacja techniczna
- Liczba kanałów oscyloskopu: 2
- Liczba kanałów generatora: 1
- Pasmo analogowe: 100 MHz x 2
- Częstotliwość próbkowania: 1 GSa/s
- Wyświetlacz: LCD TFT, 7"
- Rozdzielczość ekranu: 800 x 480 px
- Czułość pionowa: od 50 mV/div do 500 V/div
- Podstawa czasu: od 50 s/div do 10 ns/div
- Głębokość zapisu: 240 kbit
- Rezystancja wejściowa: 1 MΩ
- Precyzja ADC: 8 bitów
- Czas narastania: poniżej 3 ns
- Sprzężenie: AC / DC
- Tryby wyzwalania: Auto, Normal, Single
- Zbocze wyzwalania: narastające / opadające
- Napięcie zewnętrznego wyzwalania: od 0 V do 40 V
- Maksymalne napięcie pomiarowe z sondą 1X: 40 V
- Maksymalne napięcie pomiarowe z sondą 10X: 400 V
- Dokładność napięcia: ±5%
- Dokładność częstotliwości: ±0,01%
- Menedżer przebiegów: tak
- Pamięć przebiegów i obrazów: do 1000 zrzutów ekranu i 1000 przebiegów
- Eksport przez USB: tak
- Tryb Roll: tak
- Funkcja AUTO: tak
- Pomiar kursorem: tak
- Wykresy Lissajous: tak
- Widok FFT: tak
- Liczba parametrów pomiarowych: 12
- Liczba sygnałów generatora: 14
- Amplituda sygnałów generatora: 2,5 Vpp
- Maksymalna częstotliwość fali sinusoidalnej: 10 MHz
- Maksymalna częstotliwość pozostałych sygnałów: 2 MHz
- Maksymalna częstotliwość sygnału niestandardowego: 1 MHz
- Rozdzielczość częstotliwości generatora: 1 Hz
- Zasilanie: 5 V, 2 A / 3 A / 4 A
- Materiał obudowy: ABS
- Wymiary: 310 x 145 x 70 mm

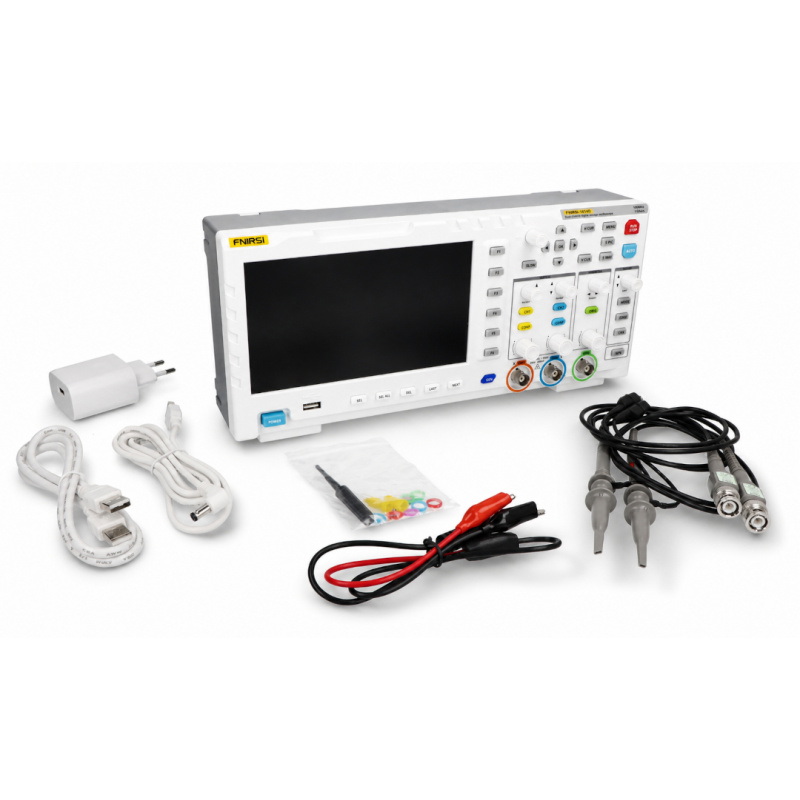

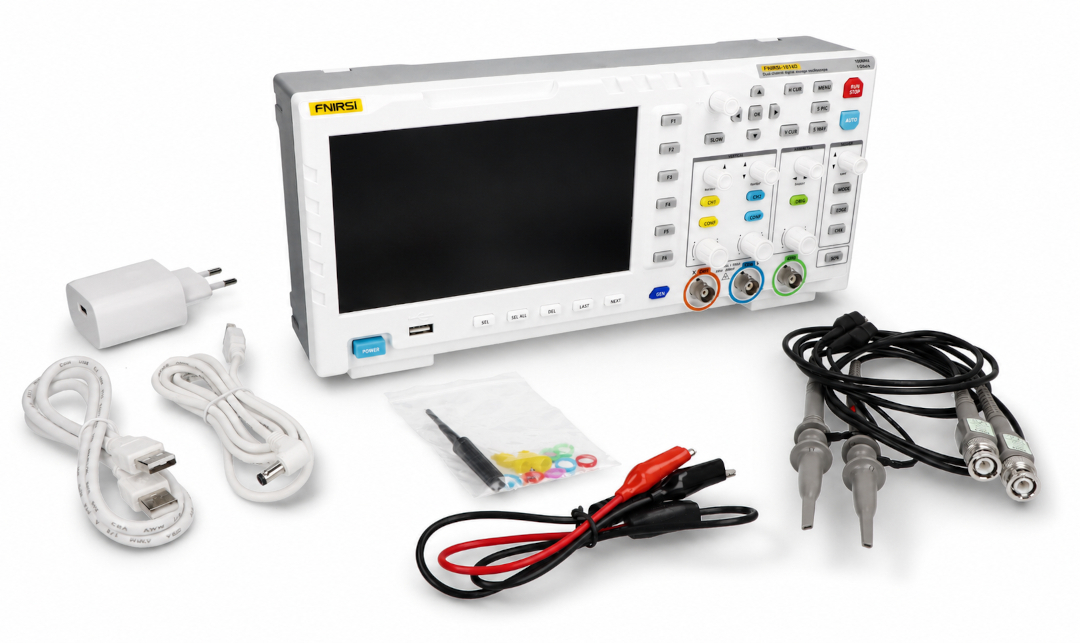

Zawartość zestawu
- Oscyloskop cyfrowy FNIRSI 1014D
- 2x Sonda 100 MHz
- Ładowarka USB
