Opis produktu: Oscyloskop Rigol DS1102Z-E 100 MHz 2 kanały
Oscyloskop cyfrowy Rigol DS1102Z-E to ekonomiczne i wszechstronne urządzenie, które łączy w sobie wysoką wydajność i funkcjonalność. Został zaprojektowany z myślą o inżynierach, studentach oraz specjalistach zajmujących się diagnostyką i projektowaniem systemów elektronicznych. Dzięki paśmie 100 MHz, szybkiemu próbkowaniu 1 GSa/s i pamięci akwizycji 24 Mpts, model ten umożliwia precyzyjne analizowanie sygnałów analogowych. W standardzie oferuje dekodowanie magistral RS232, I2C, SPI oraz funkcję nagrywania ramek i zaawansowanego wyzwalania.

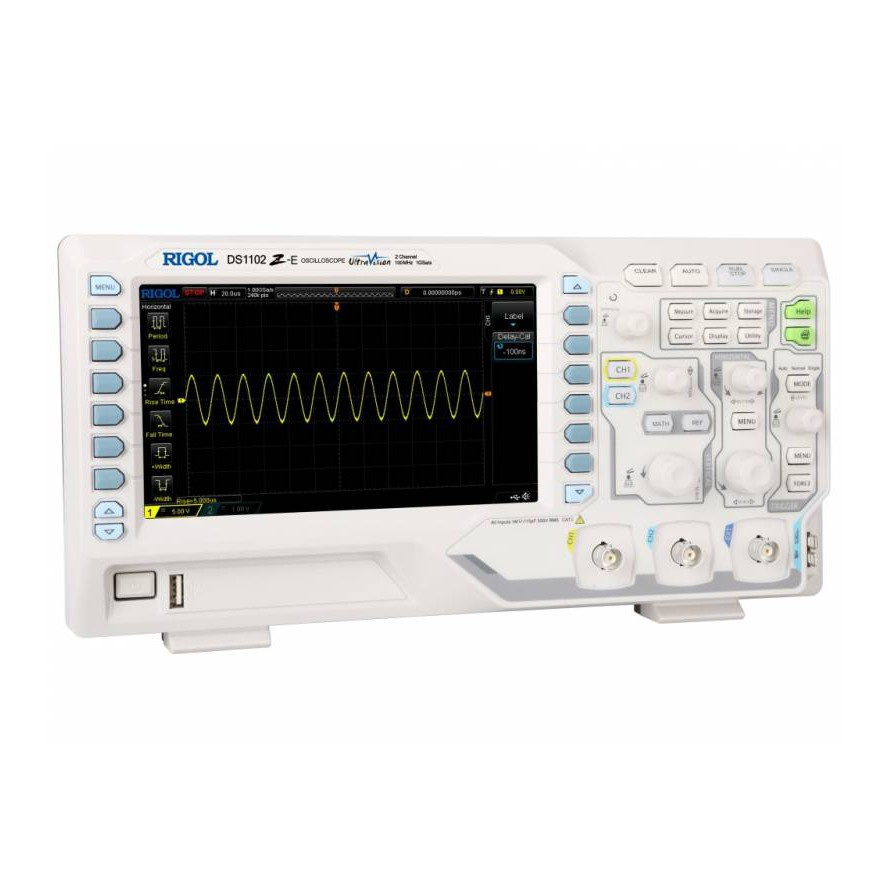

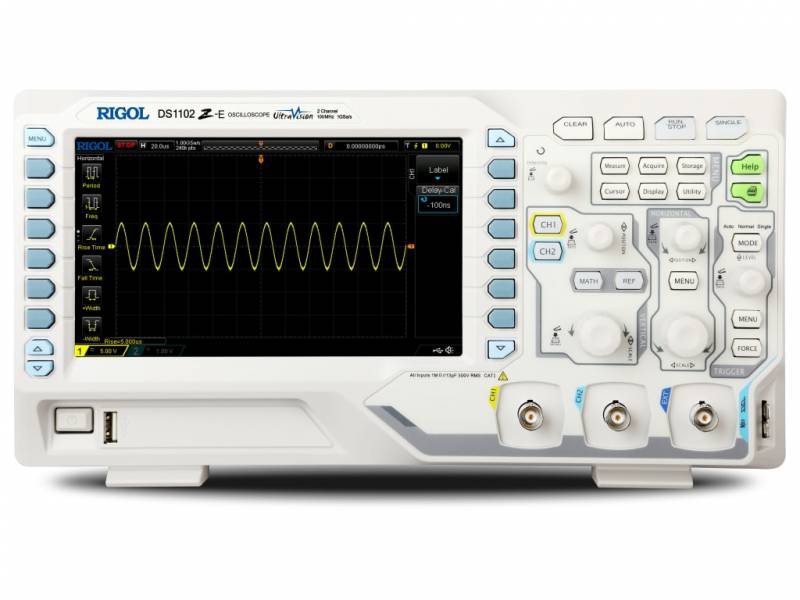

Oscyloskop Rigol DS1102Z-E 100 MHz 2 kanały.
Oscyloskop został wyposażony w 2 kanały, które pracują z prędkością próbkowania do 1 GSa/s.
Główne cechy oscyloskopu DS1102Z-E
- Pasmo 100 MHz, 2 kanały analogowe: zapewnia szeroki zakres pomiarowy dla różnych zastosowań
- Próbkowanie w czasie rzeczywistym 1 GSa/s: precyzyjna analiza sygnałów szybkozmiennych
- Głęboka pamięć akwizycji 24 Mpts: zapis dużej ilości danych bez utraty szczegółów
- Wysoka częstotliwość odświeżania do 30 000 przebiegów/s: ułatwia wykrywanie rzadkich zakłóceń
- Zaawansowane wyzwalanie i dekodowanie magistral: obsługa RS232, UART, I2C, SPI w standardzie
- 7'' wyświetlacz TFT LCD WVGA (800 x 480 px): czytelne prezentowanie danych z podświetleniem fluorescencyjnym
- Pełna gama interfejsów: LAN (LXI), USB Host i Device, AUX
- Wszystkie opcje software'owe aktywne od razu: brak konieczności dokupowania licencji

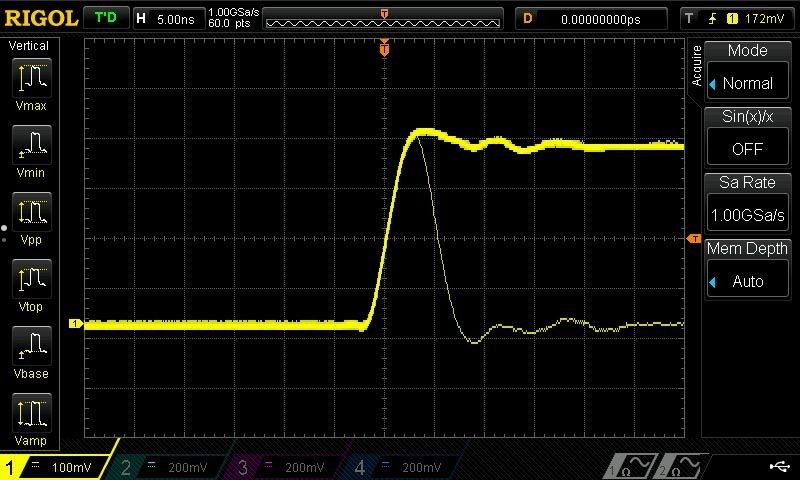

Częstotliwość odświeżania przebiegów 30000 WFMS/s
Wysoka częstotliwość odświeżania przebiegów umożliwia szybkie wykrywanie rzadkich i krótkotrwałych zakłóceń sygnału. Dzięki temu możesz mieć pewność, że każda anomalia zostanie zarejestrowana i łatwa do przeanalizowania.
Częstotliwość odświeżania 30 000 WFMS/s ułatwia wychwycenie sporadycznych nieprawidłowych sygnałów.

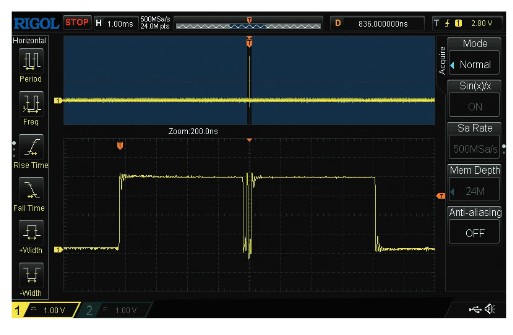

Storage Depth 24m w standardzie urządzenia.
Storage Depth 24 Mpts - głęboka pamięć akwizycji
Pamięć akwizycji 24 Mpts pozwala na długotrwałe przechwytywanie sygnałów bez utraty szczegółowości. Możesz analizować zarówno ogólne trendy, jak i drobne zmiany sygnału, zachowując wysoką częstotliwość próbkowania przez dłuższy czas.

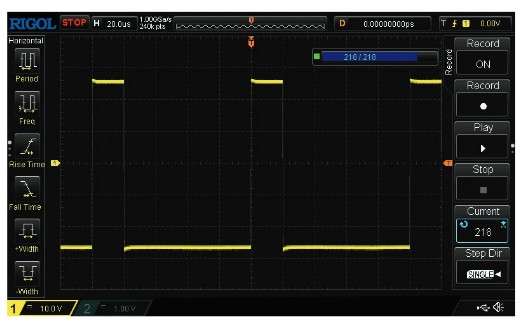

Sprzętowa funkcja nagrywania i odtwarzania przebiegów
Zastosowana w urządzeniu funkcja rejestracji do 60000 ramek pozwala analizować zmiany sygnału w czasie oraz łatwo lokalizować usterki. To niezastąpione narzędzie przy analizie układów cyfrowych i analogowych.
Funkcja rejestrowania i odtwarzania przebiegów sprzętowych.

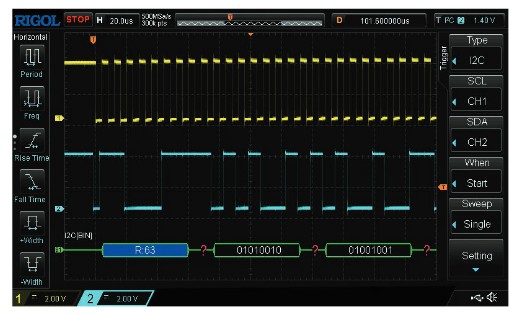

Obsługuje magistralę RS232 / UART, I2C, SPI.
Wyzwalanie i dekodowanie magistrali szeregowej
Model DS1102Z-E obsługuje dekodowanie magistral RS232, UART, I2C i SPI. Dzięki temu możesz łatwo monitorować i analizować komunikację w złożonych systemach embedded.

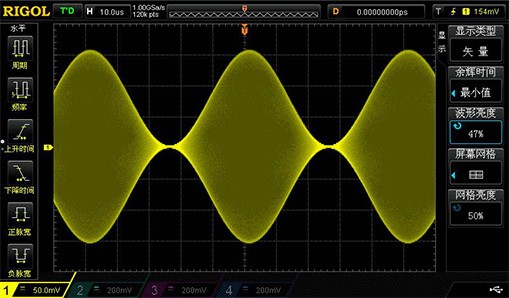

Cyfrowy wyświetlacz fluorescencyjny
Zastosowanie technologii intensywnościowego wyświetlania UltraVision pozwala na odwzorowanie poziomów szarości, tworząc efekt podobny do klasycznych oscyloskopów analogowych. Pozwala to lepiej wizualizować zmiany w dynamice sygnału.
Wielopoziomowa skala szarości zapewniająca efekt podobny do wyświetlacza fluorescencyjnego.

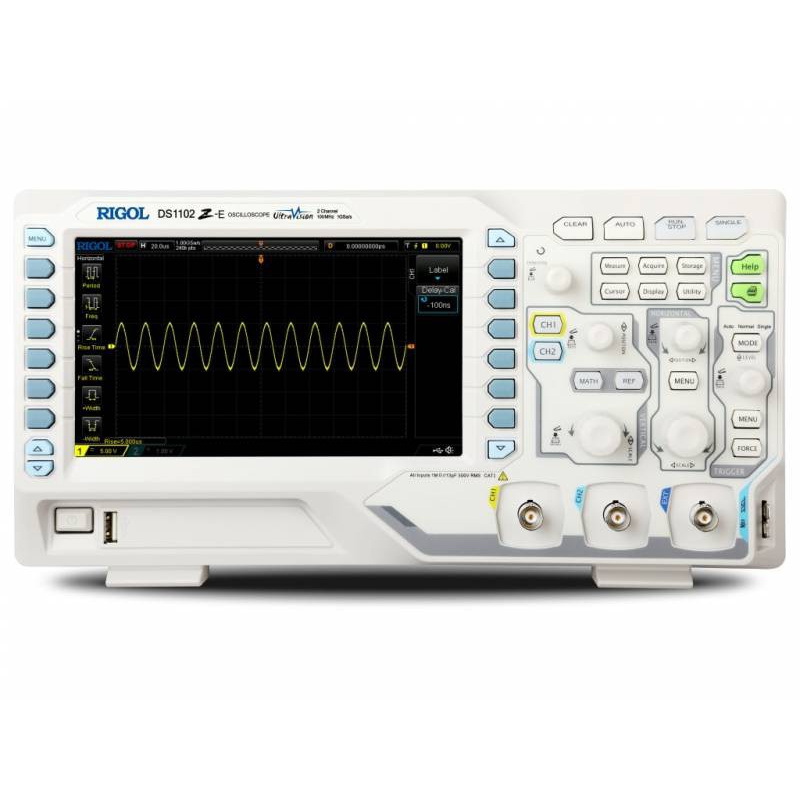

Oscyloskop cyfrowy pracujący w paśmie 100 MHz.
Specyfikacja techniczna oscyloskopu Rigol DS1102Z-E
- Pasmo analogowe: 100 MHz
- Liczba kanałów: 2
- Częstotliwość próbkowania: 1 GSa/s
- Pamięć akwizycji: 24 Mpts
- Częstotliwość odświeżania przebiegów: do 30000 wfms/s
- Zapis ramek: do 60000 ramek
- Wyświetlacz: 7'' WVGA 800 x 480 px

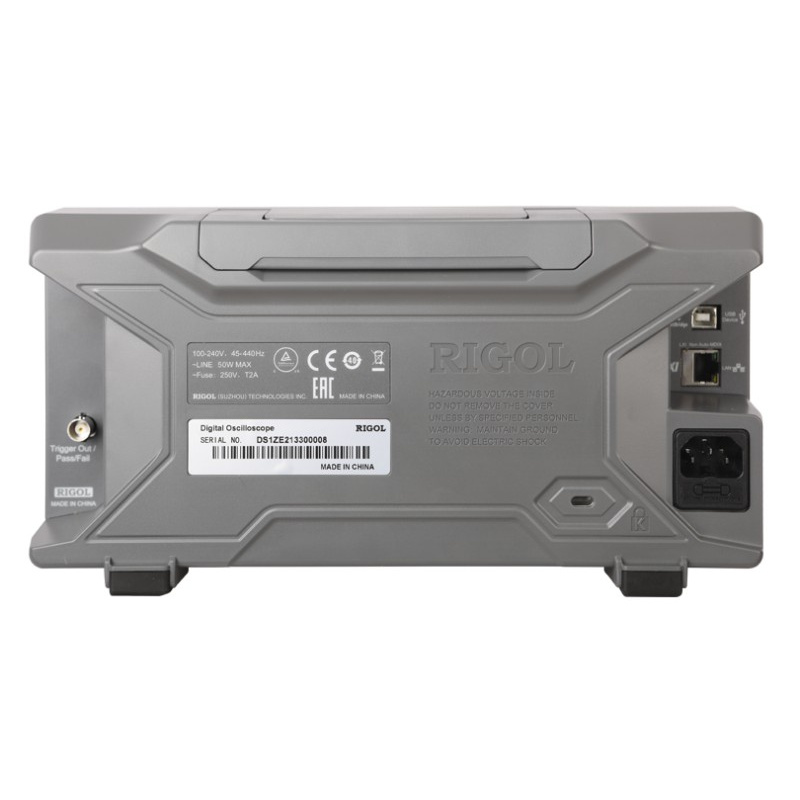

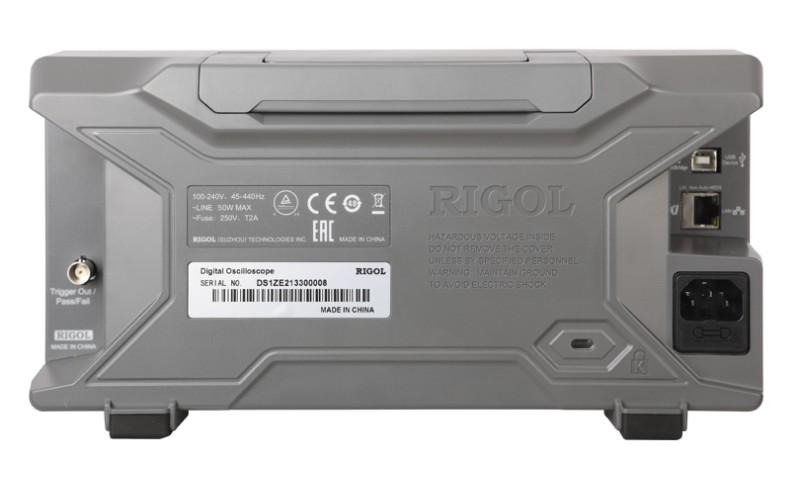

- Interfejsy: USB Host & Device, LAN (LXI), AUX
- Wymiary: 313,1 x 160,8 x 122,4 mm
- Masa: 3,2 ± 0,2 kg
Zawartość zestawu
- Oscyloskop Rigol DS1102Z-E
- 2 sondy pasywne PVP2350 (350 MHz)
- Przewód zasilający
- Przewód USB CB-USBA-USBBFF-150
- Skrócona instrukcja obsługi
