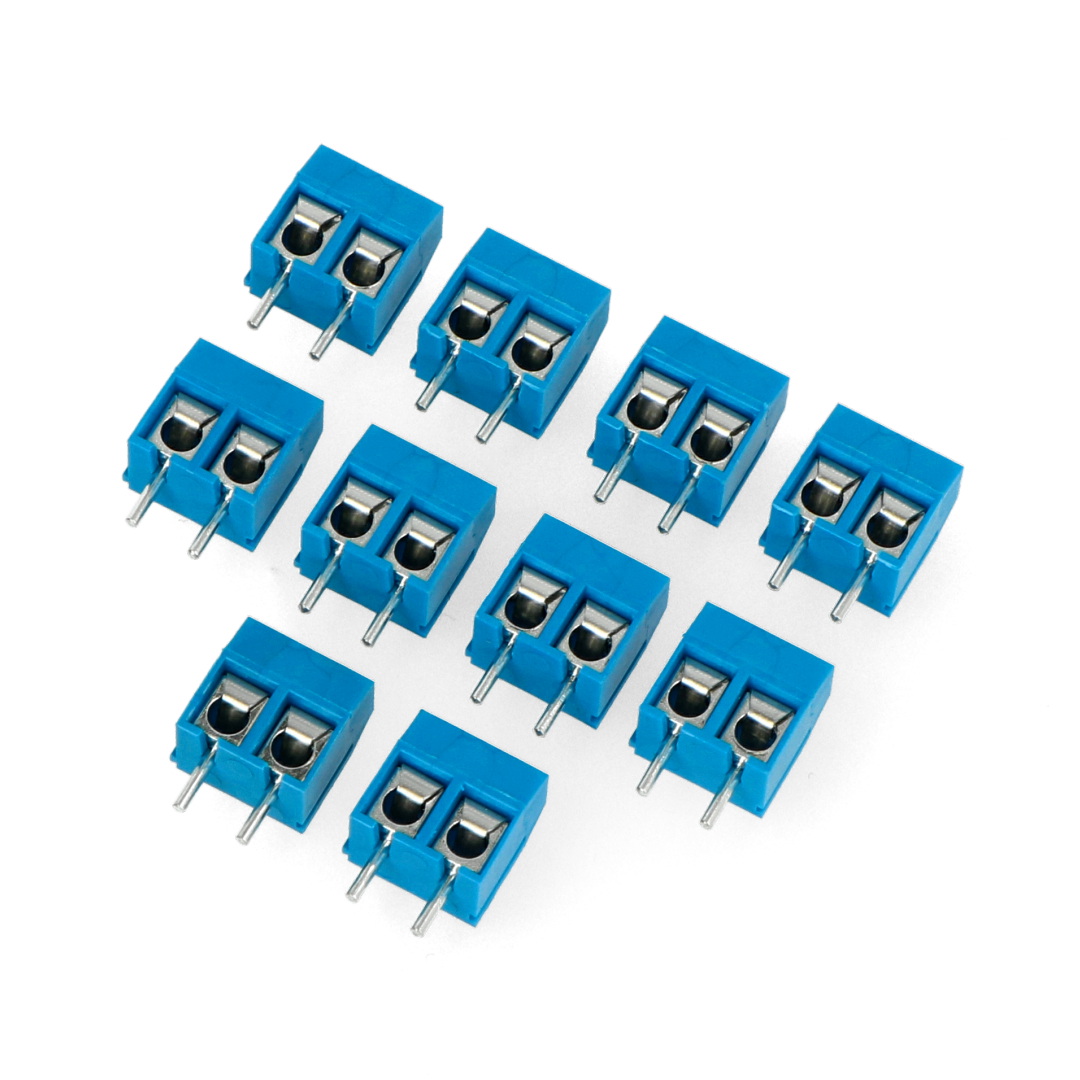

Złącze ARK KF301 raster 5,0mm 2 pin (-) - 10 szt.

Indeks: KAB-00810 EAN: 5904422329693

Złącze śrubowe, zaciskowe, 2-pinowe. Raster 5 mm. Wysokość 10 mm. Śruba na wkrętak płaski (-). Cena za 10 szt.

Złącze ARK KF301 raster 5,0mm 2 pin (-) - 10 szt.
4,90 zł
3,98 zł netto
Producent: OEM

Opis produktu: Złącze ARK KF301 raster 5,0 mm 2 pin (-)

Złącze śrubowe, zaciskowe, 2-pinowe. Raster 5 mm. Wysokość 10 mm. Śruba na wkrętak płaski (-).

Specyfikacja złącza ARK

  • Złącze 2-pinowe
  • Napięcie znamionowe: 300 V
  • Prąd znamionowy: 15 A
  • Raster: 5 mm
  • Wysokość:  10 mm
  • Długość: 10 mm
  • Głębokość: 7,6 mm
  • Przekrój przewodu: maks/ 1,5 mm2
  • Śruba na wkrętak płaski (-)

Elementy sprzedawane w pakiecie po 10 sztuk.


Złącze ARK KF301 raster 5,0 mm 2 pin (-) - 10 szt.

Zastosowania złączy śrubowych ARK do montażu THT

Oferowany zestaw zawiera 10 szt. złączy śrubowych ARK przeznaczonych do montażu THT. W niektórych przypadkach podczas projektowania jak i montażu układów elektronicznych, może się okazać, że wymagane jest podłączenie przewodu do płytki PCB. Możemy to zrobić na dwa sposoby - lutując przewód bezpośrednio do pola lutowniczego na płytce PCB lub podłączając ją poprzez odpowiedni konektor taki jak np. złącze śrubowe typu ARK o rastrze 2,54mm (0,1”). Takie złącze jest uniwersalne i umożliwia łączenie ze sobą modułów i podzespołów wykorzystujących różniące się względem siebie standardy połączeń fizycznych. Podłączając przewody do złącza typu ARK, warto zadbać o ich odpowiednie unieruchomienie - w miejscu podłączenia przewodów do płytki PCB, najlepiej nałożyć warstwę kleju na gorąco, która unieruchomi przewody przy miejscu wprowadzenia ich końcówek w styki złącza ARK.

Budowa złącza ARK

Złącze śrubowe typu ARK ma styki wykonane ze stopu posrebrzanej miedzi. Materiał styków został tak dobrany, aby zapewnić odpowiednią wytrzymałość mechaniczną na odkształcenia, na które styki są narażone podczas montażu przewodów i przykręcaniu ich na śruby montażowe. Materiał styku jest odpowiednio sprężysty, dzięki czemu jest on odporny na ukruszenie i zapewnia dobrą przyczepność przewodu do styku powierzchni. Każde z dwóch wyprowadzeń złącza ARK ma swoją śrubę dociskową z łbem krzyżakowym.

Raster 5.00 mm
Ilość pinów 2
Złącza - Typ ARK
Złącza - Standard męskie
Szerokość opakowania 5 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 7 cm
Masa opakowania 0.002 kg
