Opis produktu: DRV2605L - sterownik silnika haptycznego - Adafruit 2305
Moduł zaprojektowany do sterowania silnikami haptycznymi (dotykowymi): brzęczykami oraz silnikami wibracyjnymi. Produkt rozszerza możliwości wykorzystania tego rodzaju silników. Pozwala m.in. na zwiększanie i zmniejszanie poziomu wibracji, wprowadzenie efektu „kliknięcia”, zmienianie poziomów głośności brzęczyka, oraz skoordynowanie wibracji z danymi z wejścia audio. Sterownik do komunikacji wykorzystuje magistralę I2C. Jest zasilany napięciem 3,3 V lub 5 V. Może być wykorzystywany do projektowania z Arduino lub Raspberry Pi.
Produkt kompatybilny z Arduino oraz Raspberry Pi. Producent udostępnia przewodnik użytkownika oraz bibliotekę dla Arduino.

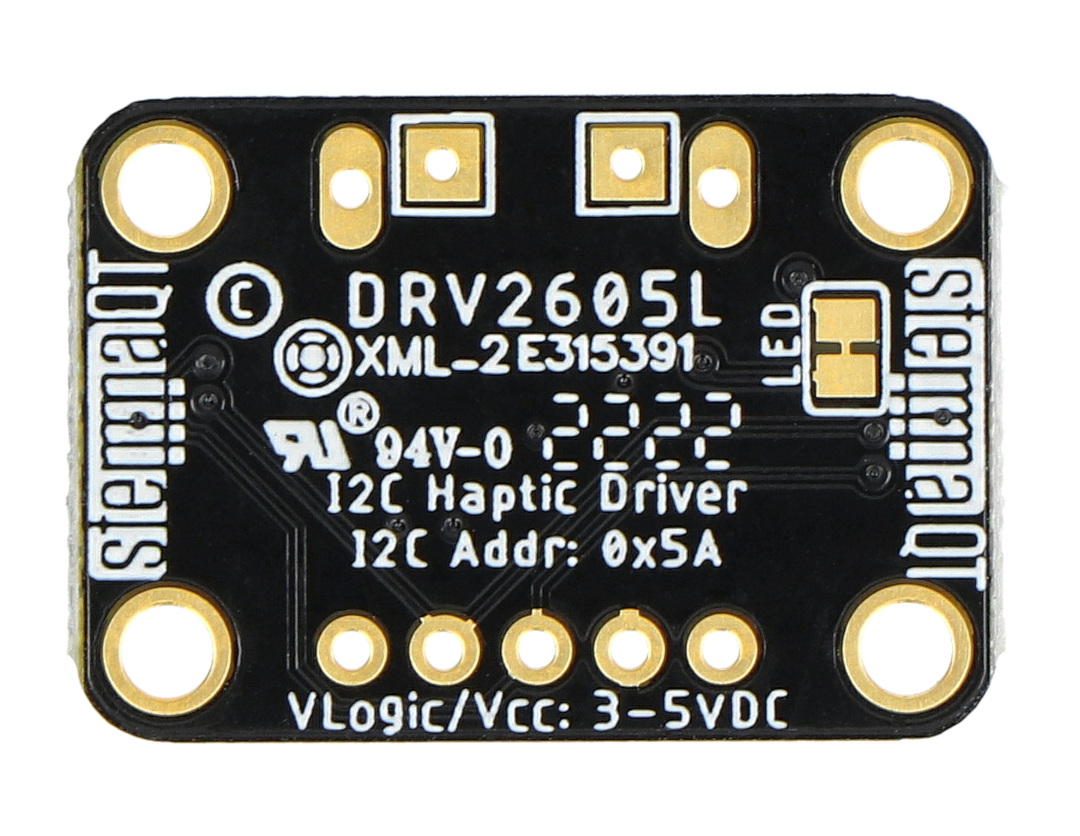

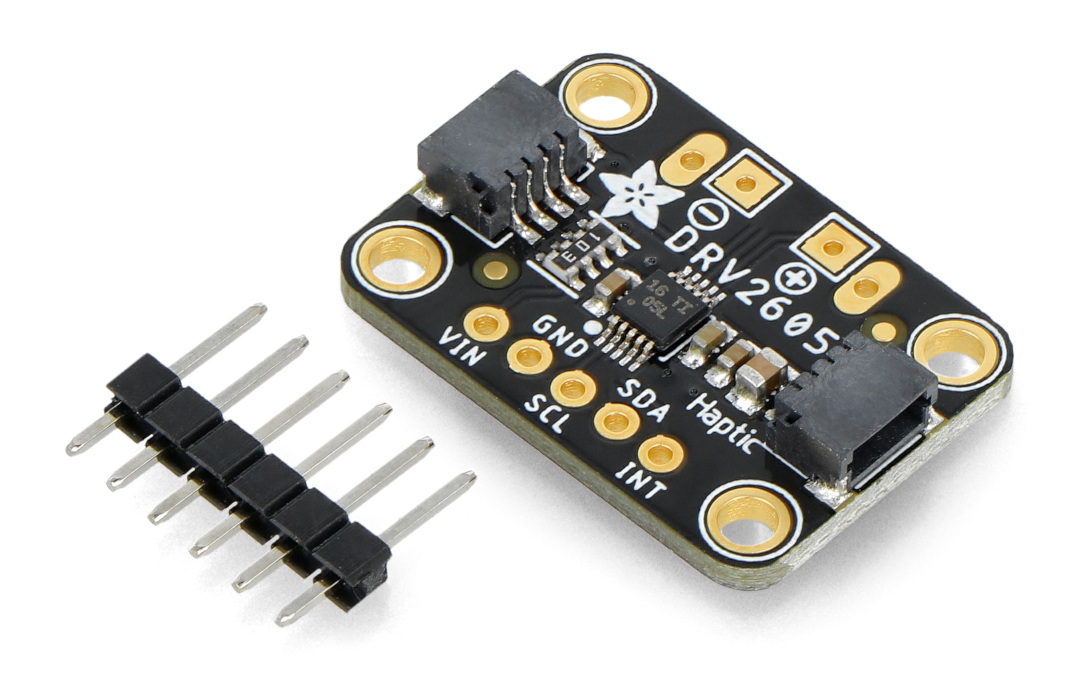

DRV2605L - sterownik silnika haptycznego - Adafruit 2305.
Prezentacja modułu przygotowana przez producenta.

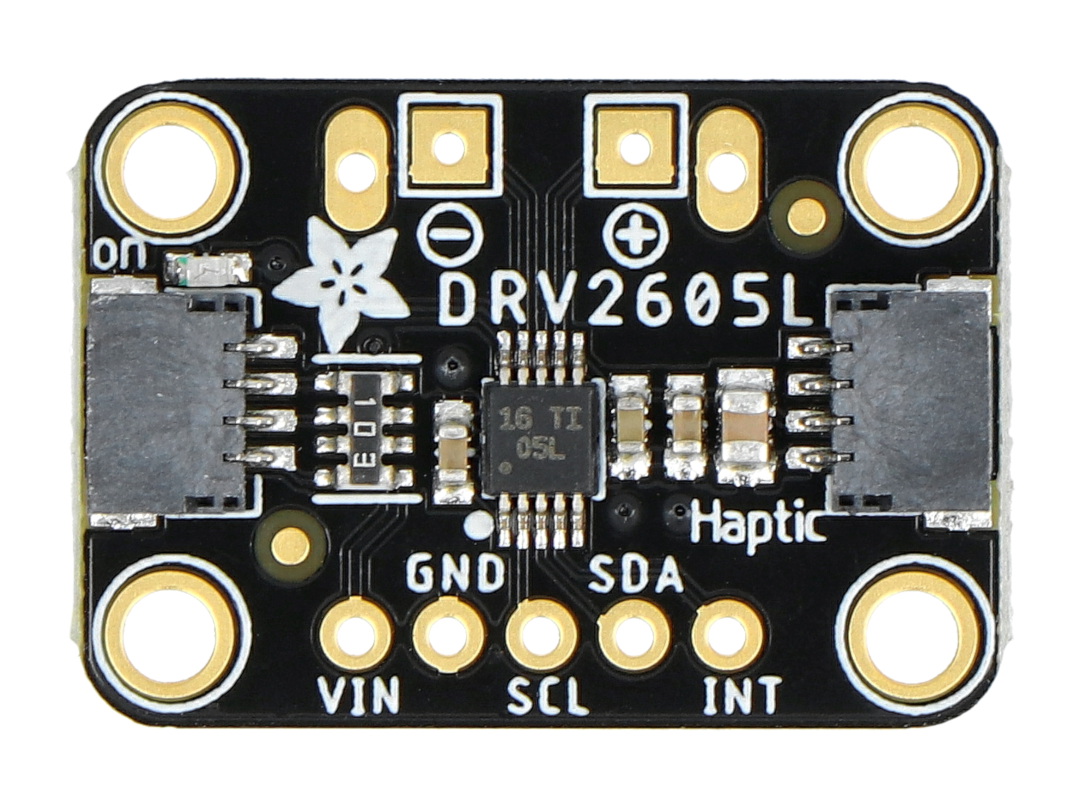

Wyprowadzenia na płytce modułu Adafruit 2305.
Wyprowadzenia modułu
- VIN: pin zasilania (płytka posiada wbudowany regulator napięcia, należy ją zasilić takim samym napięciem jak poziom logiczny używanego mikrokontrolera)
- GND: masa układu (wspólna dla zasilania i logiki)
- SCL: linia zegarowa magistrali I2C (podciągnięta rezystorem 10 KΩ do VIN)
- SDA: linia danych magistrali I2C (podciągnięta rezystorem 10 KΩ do VIN)
- STEMMA QT: złącza pozwalające na podłączenie czujnika do płyt rozwojowych ze złączami STEMMA QT
- Motor Positive (+): wejście (+) silnika haptycznego
- Motor Negative (-): wejście (-) silnika haptycznego
- INT: pin ogólnego zastosowania (szczegóły w poradniku użytkownika)
Szczegółowe informacje dotyczące wyprowadzeń modułu można znaleźć w podręczniku użytkownika przygotowanym przez Adafruit.
Specyfikacja sterownika silnika haptycznego
- Producent: Adafruit
- Oznaczenie producenta: 2305
- Napięcie zasilania: 3 V lub 5 V
- Układ: DRV2605L
- Wbudowana dioda LED sygnalizująca zasilanie (w celu stałego wyłączenia diody należy rozlutować dedykowaną zworkę)
- Obsługiwany interfejs: I2C / SPI
- Wymiary produktu: 25,8 x 17,8 x 4,6 mm
- Masa: 1,7 g
Zawartość zestawu
- DRV2605L - sterownik silnika haptycznego - Adafruit 2305 - 1 szt.
Sterownik silnika dotykowego.
