Opis

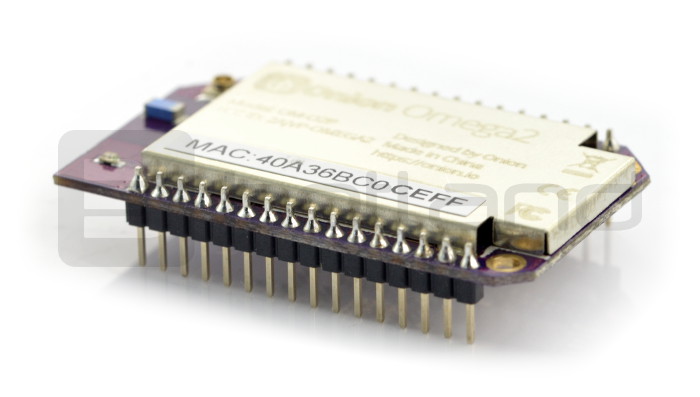

Jeden z najmniejszych dostępnych na rynku modułów IoT pracujących z systemem Linux. Działa w oparciu o procesor Mediatek MT7688 taktowany sygnałem 580 MHz, posiada 128 MB pamięci RAM oraz 32 MB wbudowanej pamięci Flash. Oprócz tego dostępny jest moduł WiFi, czytnik kart microSD oraz interfejsy 15x GPIO, PWM, UART, I2C, SPI.
Niewielkie wymiary modułu pozwalają na jego wykorzystanie w szeroko pojętym świecie Internetu Rzeczy (IoT).
Programowanie
Po podłączeniu zasilania Omega stworzy sieć WiFi o nazwie Omega-ABCD. gdzie ABCD to ostatnie cyfry adresu MAC, który znajduje się na naklejce Omega. Domyślne hasło do sieci to: 12345678
W celu rozpoczęcia pracy z modułem Omega 2, wystarczy połączyć układ z siecią WiFi (podając hasło: 12345678) oraz uruchomić dowolną przeglądarkę na komputerze z systemem:
- OS X
- Linux
- Windows - wymaga zainstalowania aplikacji Bonjour
W pasku adresu przeglądarki wystarczy podać nazwę urządzenia w standardzie:
- http://omega-ABCD.local/
gdzie ABCD to ostatnie cyfry adresu MAC, który znajduje się na naklejce Omega
- Jeśli jednak z jakiegoś powodu połączenia nie może zostać zainicjowane, można podać bezpośredni adres IP, domyślnie: http://192.168.3.1
Następnie nalezy zalogować się do systemu podając domyślne dan:
- username: root
- password: onionee
|
Szczegółowy opis można znaleźć w obszernej dokumentacji producenta. |
Co na płytce?

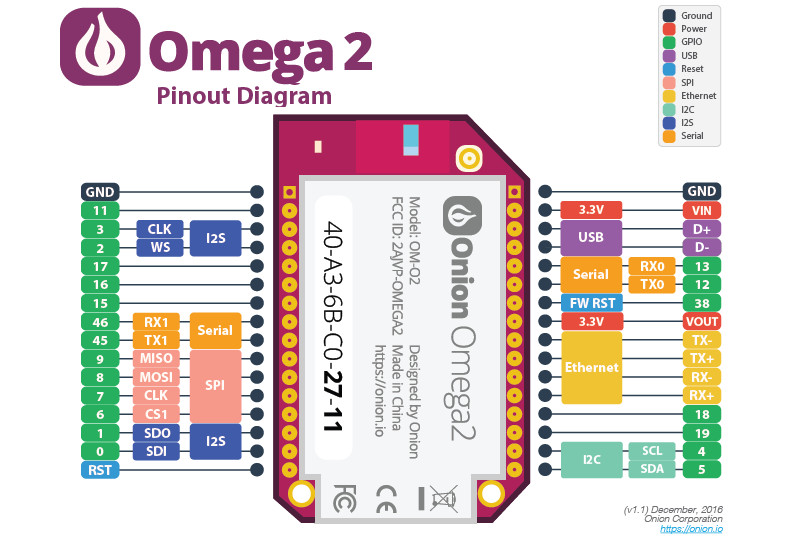

Omega 2 posiada wydajny procesor, kontroler sieci WiFi z wbudowaną anteną. Do dyspozycji użytokownika dostępne są również popularne interfejsy komunikacyjne, takie jak:
Konektory
Omega posiada wyprowadzenia rozłożone w dogodnym na krawędziach płytki, gniazdo u.FL pozwala na podłączenie zewnętrznej
anteny WiFi. Otwory montażowe umożliwiają proste mocowanie płytki do obudowy przy pomocy śrubek.

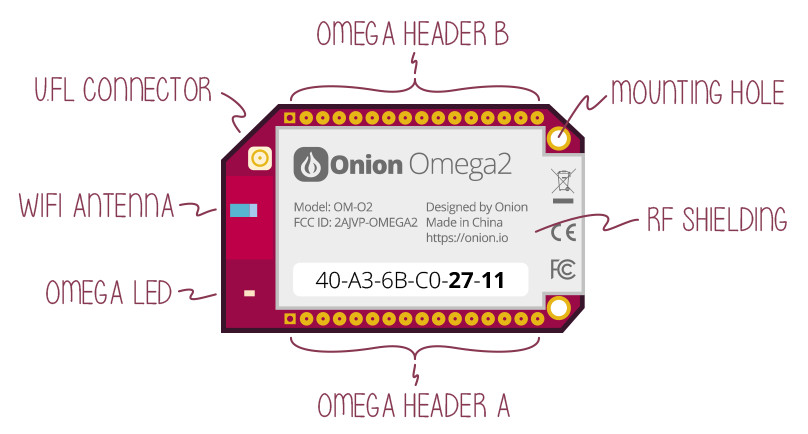

Rozkład konektorów na płytce Onion Omega 2.
| Specyfikacja | |
|---|---|
| Procesor | Mediatek MT7688 |
| Taktowanie | 580 MHz |
| Pamięć RAM | 128 MB |
| Pamięć Flash | 32 MB |
| Port USB | 2.0 |
| Moduł WiFi | b/g/n Wi-Fi |
| Czytnik kart | microSD |
| Piny GPIO | 15 |
| Interfejsy |
2x PWM 2x UART 1x I2C 1x SPI 1x I2C |
| Raster wyprowadzeń: |
2 mm |
Akcesoria
Dostępne są różnego rodzaju rozszerzenia, dodające dodatkowe funkcjonalności do Omega 2, np:
- Onion Ethernet Expansion - umożliwia podłączenie Omega 2 do sieci Ethernet
- Onion Relay Expansion - 2 przekaźniki 250VAC / 60W
- Onion Servo Expansion - 16x PWM generator
- Onion OLED Expansion - wyświetlacz 0,96''
- Onion GPS Expansion - z modułem GPS
- Onion Proto Expansion - płytka uniwersalna do Omega2
W celu podłączenia większości wyżej wymienionych rozszerzerzeń wymagana jest także nakładki typu Dock, np.:
Przykład obsługi czujnika temperatury DS18B20 i usługi Omega Cloud
